ВД-10А - вихретоковый автогенераторный дефектоскоп (базовый)

Артикул: 427
В избранное Из избранного
Новый вихретоковый дефектоскоп ВД-10А с электролюминесцентным дисплеем выявляет поверхностные и подповерхностные дефекты в различных деталях сложной конфигурации из титана, стали, алюминия, магния и других материалов. Контроль деталей дефектоскопом ВД-10А возможен также при наличии на них защитных непроводящих покрытий. Минимальная протяженность обнаруживаемых дефектов (без покрытия / под покрытием толщиной 0,5 мм): 2 мм / 5 мм. Минимальная глубина обнаруживаемых на плоских участках деталей трещин вдали от края (при отсутствии покрытий / с покрытием толщиной 0,5мм) в деталях: из магниевых, алюминиевых и медных сплавов - 200 мкм / 500 мкм%3B из жаропрочных и титановых сплавов - 500 мкм / 1000 мкм%3B из сталей типа 30ХГСНА - 200 мкм / 500 мкм.
Подробнее
Под заказ
Срок поставки от 7 дней
354 000 руб.
Купить в 1 клик Запросить счет
Нашли дешевле? Снизим цену!
Получить скидку
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Доставка курьерскими службами и транспортными компаниями:
Деловые линии - от 2 - 20 дней
ПЭК - от 2 до 30 дней
СДЭК - от 2 до 20 дней
Также мы работаем с: СПСР-экспресс, DHL, Курьер Сервис, Грузовозофф и др. курьерскими службами.
Самовывоз из офиса А3 Инжиниринг (ООО «А3-И») (понедельник - пятница с 9:30 до 18:00).
Отгрузка со склада
Все цены указаны с НДС
Сохранить в PDF
Поделиться
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности

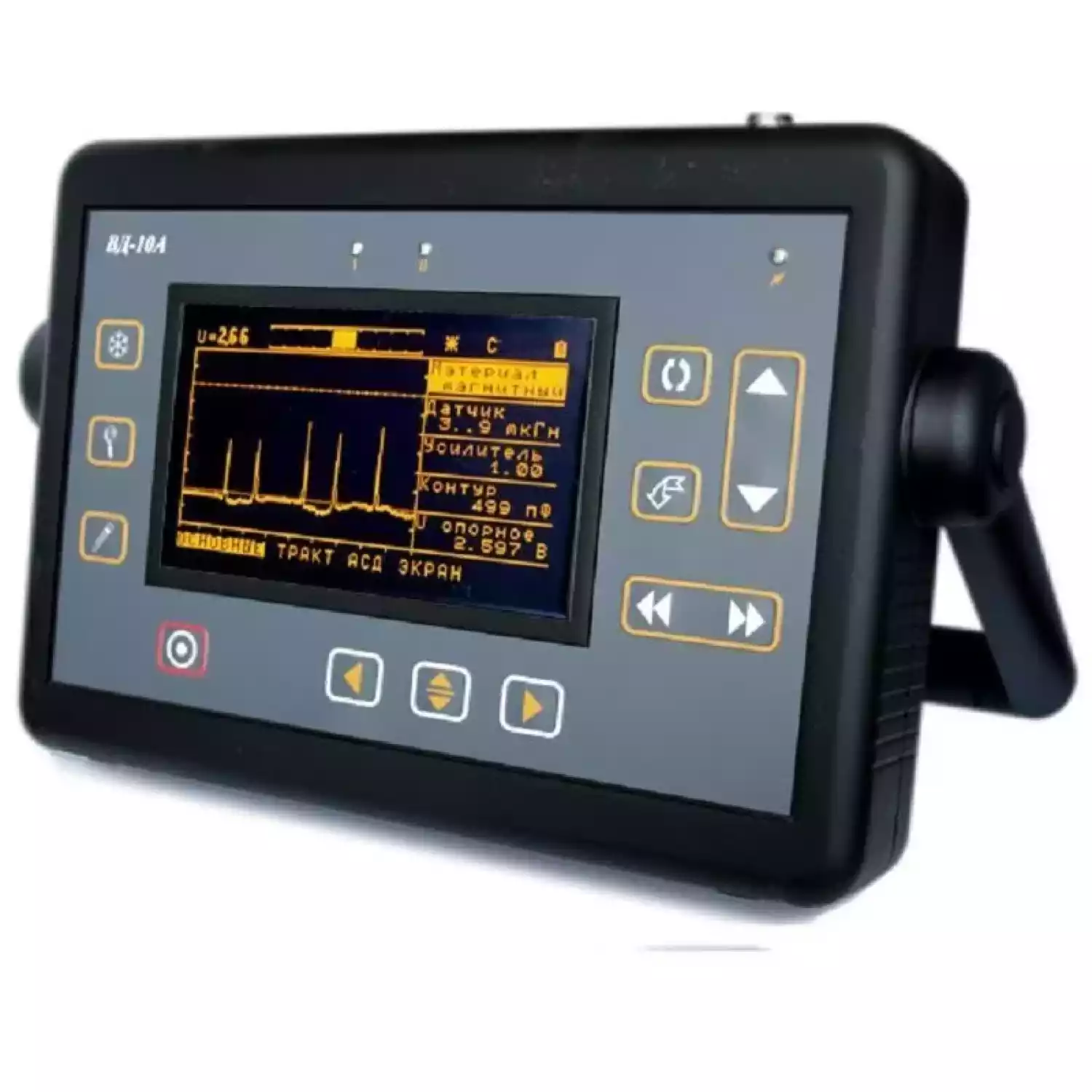

ВД-10А - вихретоковый автогенераторный дефектоскоп (базовый)

Тип оборудования: вихретоковый дефектоскоп, дефектоскоп вихретоковый, автогенераторный дефектоскоп, прибор для поиска трещин в металле, измеритель электрической проводимости

Производитель: Россия

Серия: ВД

Модель: ВД-10А

Описание: Многофункциональный вихретоковый прибор для обнаружения поверхностных и подповерхностных трещин, дефектов и измерения электрической проводимости.

Гарантия на вихретоковый дефектоскоп ВД-10А: 3 года.

Назначение вихретокового дефектоскопа ВД-10А:

Дефектоскоп вихретоковый ВД-10А, в дальнейшем - дефектоскоп, предназначен для оперативного контроля металлических деталей из ферромагнитных и неферромагнитных сплавов (в том числе деталей авиационной техники в условиях её эксплуатации и ремонта) на наличие поверхностных трещин.

Новый вихретоковый дефектоскоп ВД-10А выявляет поверхностные и подповерхностные дефекты в различных деталях сложной конфигурации из титана, стали, алюминия, магния и других материалов.

Контроль деталей прибором ВД-10А возможен также при наличии на них защитных непроводящих покрытий.

С дефектоскопом могут использоваться накладные вихретоковые параметрические преобразователи, работающие на частотах от 0,8 до 2 МГц.

Чувствительность контроля определяется используемыми преобразователями, глубиной

залегания, размерами, ориентацией и типом дефектов, а также электропроводностью и другими физическими характеристиками контролируемого материала.

Дефектоскоп ВД-10А может применяться в машиностроении, энергетике, металлургической промышленности, на авиационном, автомобильном и трубопроводном видах транспорта для контроля изделий основного производства и технологического оборудования.

Вихретоковый дефектоскоп ВД-10А должен эксплуатироваться при температуре окружающего воздуха от минус 20 до 55 °С, верхнее значение относительной влажности 80 % при 35 °С (группа исполнения В4 ГОСТ 12997).

Пример записи наименования и условного обозначения дефектоскопов при заказе и в документации продукции, в которой они могут быть применены:

Дефектоскоп вихретоковый ВД-10А ТУ 4276-020-33044610-10.

Широкий диапазон и уникальный алгоритм быстрой автоматической настройки позволяют обеспечивать контроль различных изделий одним преобразователем. Специальная функция имитатора дефекта позволяет проводить контроль без настройки на образце.

Легкий вес, широкий температурный диапазон, простота настройки и надежность - гарантия удобного и достоверного контроля в любых условиях эксплуатации.

Вихретоковый дефектоскоп ВД-10А успешно прошел испытания в военной авиации РФ в суровых температурных условиях и рекомендован для контроля деталей авиационной техники.

Дефектоскоп вихретоковый ВД-10А отличается предельной простотой в эксплуатации. Автогенераторная схема сама автоматически подстраивает параметры резонансного контура при установке на бездефектный участок контролируемого изделия, обеспечивая максимальную чувствительность к дефектам сплошности материала. При этом направление графика на экране при появлении дефекта и при увеличении зазора взаимно противоположно и позволяет легко идентифицировать истинный дефект.

Специальная функция имитатора дефекта позволяет проверить чувствительности настроенного дефектоскопа с помощью имитации наличия протяженного дефекта в виде надреза глубиной около 0,5 мм.

При этом глубина реальной протяженной трещины, сигнал от которой близок к сигналу имитатора, меньше, чем глубина имитирующего эту трещину надреза.

Перемещение преобразователя через дефект или продолжительное размещение на дефекте сопровождаются различными показаниями: амплитуда будет скачкообразно уменьшаться, а затем возвращаться к исходному состоянию либо сохраняться в течение всего времени пребывания преобразователя на дефекте.

Отличительные особенности вихретокового дефектоскопа ВД-10А:

  • Автоматическая настройка на контроль различных материалов с одним преобразователем
  • Большой морозоустойчивый ЭЛД экран
  • Простая и понятная организация меню и клавиатуры
  • Статический и динамический режимы работы
  • Возможность подключения различных преобразователей
  • Запоминание большого количества настроек и результатов контроля
  • Порт RS232 для связи с ПК
  • Питание от литий-ионных аккумуляторов
  • Встроенное зарядное устройство

Основные технические характеристики вихретокового дефектоскопа ВД-10А:

  • Рабочая частота генератора (определяется индуктивностью подключаемого преобразователя): 0,8 ... 2 МГц
  • Допустимый диапазон индуктивности используемых параметрических преобразователей: 16 - 50 мкГн
  • Диапазон удельной электрической проводимости контролируемых немагнитных материалов: 0,1 - 60 МСм/м
  • Режимы работы: статический, динамический
  • Вид графика на экране прибора: амплитудная развертка
  • Распознавание отрыва преобразователя от поверхности: да
  • Минимальная протяженность обнаруживаемых дефектов (без покрытия / под покрытием толщиной 0,5 мм): 2 мм / 5 мм
  • Минимальная глубина обнаруживаемых на плоских участках деталей трещин вдали от края (при отсутствии покрытий / с покрытием толщиной 0,5мм) в деталях:
    • из магниевых, алюминиевых и медных сплавов - 200 мкм / 500 мкм;
    • из жаропрочных и титановых сплавов - 500 мкм / 1000 мкм;
    • из сталей типа 30ХГСНА - 200 мкм / 500мкм.
  • Минимальное раскрытие трещины: 1 мкм
  • Дисплей: ЭЛД с регулируемой яркостью, 110 х 65 мм; 240 х 128 точек
  • Память: 100 настроек, 750 результатов измерения
  • Типы используемых преобразователей: параметрические
  • Разъем для преобразователей: СР50 (BNC)
  • Интерфейс: RS232
  • Питание: 15V DC, 1.5А
  • Аккумуляторы: Встроенный Li-Ion аккумулятор 10,8 В / 4000 мА/ч
  • Время автономной работы: 8 часов
  • Диапазон рабочих температур: -20 до +55 С
  • Размер электронного блока (В x Ш x Д): 170 мм x 250 мм x 50 мм
  • Вес с элементами питания: 1,4 кг

Принцип работы дефектоскопа вихретокового ВД-10А

Дефектоскоп ВД-10А является автогенераторным прибором. Чувствительный элемент - параметрический преобразователь (однообмоточная катушка индуктивности на ферритовом сердечнике) - является составной частью резонансного контура автогенератора. Параметры преобразователя (активное сопротивление и индуктивность) определяют режим работы автогенератора, а, следовательно, частоту и амплитуду напряжения на его выходе. Изменения частоты и амплитуды генерируемого напряжения используется в целях обнаружения поверхностных дефектов сплошности в электропроводящих материалах.

Сущность процесса контроля деталей автогенераторным дефектоскопом ВД-10А состоит в следующем:

1. До начала контроля преобразователь размещается на бездефектном участке детали и автогенератор дефектоскопа настраивается в рабочий режим.

Примечание - Под рабочим режимом подразумевается такой режим работы автогенератора, при котором обеспечивается максимальная чувствительность к дефектам сплошности материала, но при этом направление изменения выходных параметров автогенератора от несплошности и от увеличения зазора противоположны.

2. Полученные при настройке дефектоскопа значения частоты и (или) амплитуды выходного напряжения автогенератора запоминаются как исходная точка отсчета;

3. В процессе контроля преобразователь перемещается по всей поверхности проверяемого участка детали. При этом регистрируются изменения параметров выходного напряжения автогенератора. Фактически, в ходе контроля происходит сравнение свойств материала под преобразователем со свойствами материала в том месте детали, где была выполнена настройка дефектоскопа.

Комплект поставки:

Наименование

Кол-во

электронный блок ВД-10А со встроенным Li-ion аккумулятором

1

блок питания сетевой 15В / 220В

1

кабель СР50-Microdot 1,0m

1

преобразователь вихретоковый VPS2

1

преобразователь вихретоковый VP5A

1

кабель FD46RS для связи с ПК

1

защитный чехол с креплением на корпусе оператора

1

компакт-диск. с ПО

1

комплект документации (руководство пользователя,
паспорт с методикой калибровки, сертификат метрологической калибровки)

1

кейс для дефектоскопа

1



Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.

Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.

Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.

Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.

Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.

Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.

Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.

Вместе с продукцией вы получаете:

  • оригинал выставленного счёта;
  • товарную накладную;
  • счёт-фактуру.

Также к товару прилагаются официальные документы − инструкция, гарантийный талон, свидетельство о калибровке или поверке, если эти процедуры проводились. Узнать больше можно, позвонив нам по номеру +7 (800) 500-59-46.

В связи с большими колебаниями курсов валют цены на сайте могут быть не актуальными.
Уточнить цены можно по телефону +7 (495) 120-07-46 или по эл. почте info@a3-eng.com.
у Вас остались вопросы?
Получите бесплатную консультацию у наших менеджеров!
Нажимая кнопку отправить вы даете согласие на обработку персональных данных
