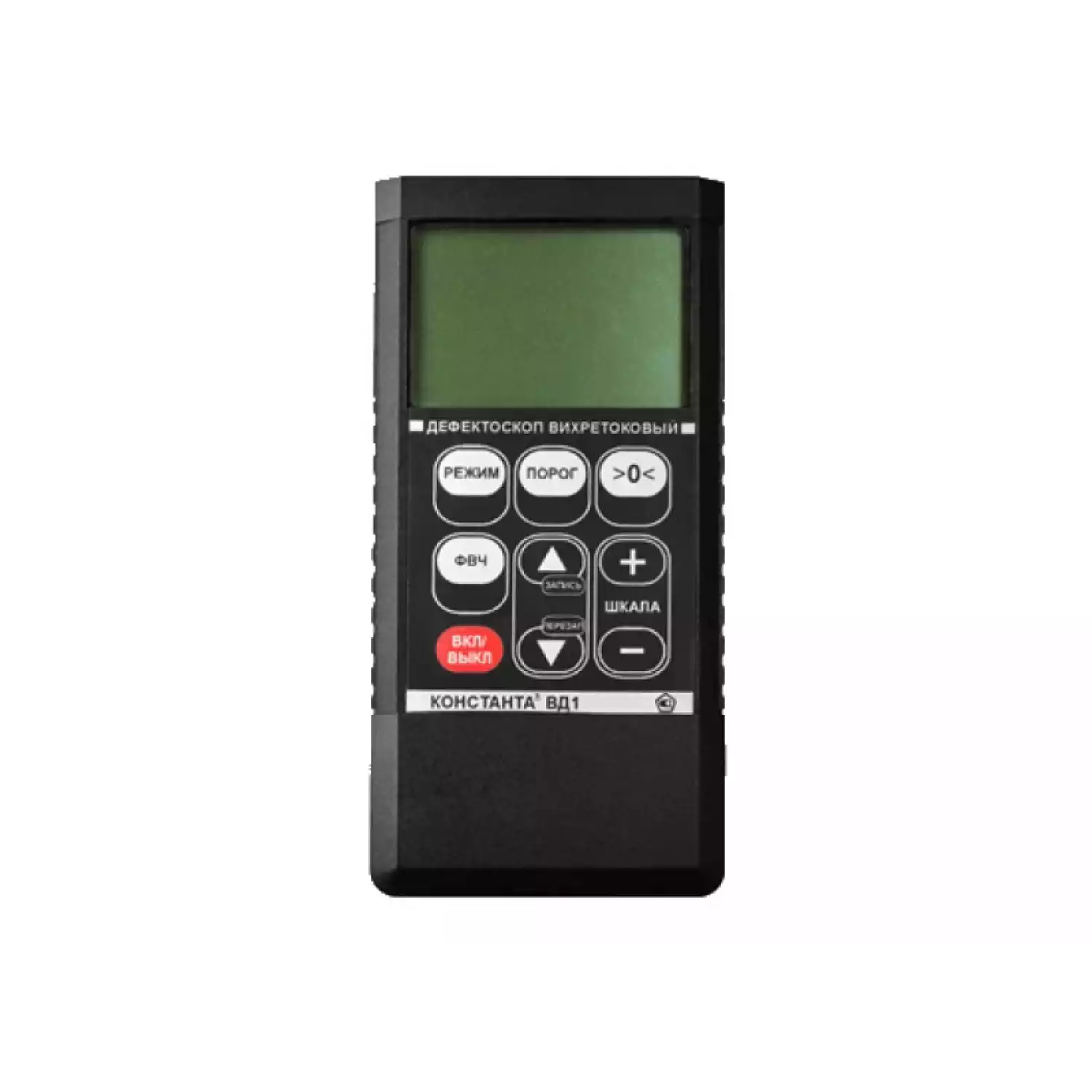

Вихретоковый дефектоскоп Константа ВД1 авиационный для контроля вертолетов МИ-2

Тип оборудования: дефектоскоп вихретоковый

Производитель дефектоскопов: Россия

Серия: Константа ВД1

Модель: Константа ВД1 МИ-2

Описание: вихретоковый прибор для поиска поверхностных и сквозных трещин в изделиях из неферромагнитных металлов и сплавов

Гарантия на вихретоковый дефектоскоп Константа ВД1: 12 месяцев.

Сертификаты и методики на дефектоскопы Константа ВД1:

  • Сертификат об утверждении типа средств измерений РФ.
  • Регистрационное удостоверение №206-12-2007 Федеральной службы по надзору в сфере транспорта.
  • Методические рекомендации по применению прибора "КОНСТАНТА ВД1" в гражданской авиации.
  • Методика Вихретокового контроля зубчатой ленты хвостовой балки вертолета типа Ми-2. №137-26.09.08 Ми-2-ВТК-1.

Вихретоковый дефектоскоп Константа ВД1 авиационный для контроля вертолетов МИ-2(ПФ-ОН-4-Al,ПФ-С1Э-6-Al,СОП-207, методические рекомендации, методика контроля МИ2).

Назначение вихретокового дефектоскопа Константа ВД1:

Малогабаритный цифровой прибор предназначен для обнаружения поверхностных и сквозных трещин и во внутренних слоях многослойных конструкций в изделиях из неферромагнитных металлов и сплавов (в т.ч. под защитными покрытиями).
В составе со специализированным экранированным преобразователем ПФ-С1-6Э-Al предназначен для обнаружения трещин в листе металла из алюминиевого сплава второго слоя под стыком листов металла из алюминиевого сплава.

Дефектоскоп Константа ВД1 авиационный комплект для контроля вертолетов МИ-2 обладает следующими особенностями:

  • Комплектуется специализированным преобразователем ПФ-С1Э-6-Al для контроля зубчатой ленты хвостовой балки вертолета МИ-2 и рабочим эталоном СОП-207, предназначенным для настройки и проверки преобразователя ПФ-С1Э-6-Al;
  • широкий диапазон частот возбуждения преобразователей;
  • возможность контроля через неравномерно распределенные защитные покрытия (лакокрасочные и др.) и загрязнения обеспечивается отстройкой от влияния зазора;
  • специализированное программное обеспечение и позволяет производить контроль деталей ЛА ГА в соответствии с методиками, утвержденными ФГУП ГосНИИ ГА и разработчиками ВС и АД;
  • широкий набор специализированных преобразователей для дефектоскопии деталей ЛА;
  • наличие статического и динамического режимов контроля;
  • не требуется перенастройка прибора дефектоскопистом высокого уровня при смене объекта контроля, т.к. при смене преобразователя прибор настраивается автоматически по данным, хранимым в самом преобразователе;
  • защита от истирания преобразователя обеспечивается сменными защитными колпачками;
  • аналоговая шкала для оперативного обнаружения дефекта и цифровая шкала для оценки глубины трещин;
  • индикация превышения порога: световая на преобразователе, звуковая многотональная в измерительном блоке и в головных телефонах;
  • высокую чувствительность преобразователей обеспечивает встроенная в них электроника.

Технические характеристики дефектоскопа Константа ВД1:

Глубина обнаруживаемых поверхностных и подповерхностных дефектов

0,05-50 мм

Минимальное раскрытие обнаруживаемых трещин

0,002 мм

Диапазон частот возбуждения преобразователей

50Гц-30 МГц

Температурный диапазон

-20...+50 °С

Питание (аккумуляторы или батареи Alkaline), тип ААА

2 шт.

Габаритные размеры электронного блока

120x60x25 мм

Число ячеек памяти результатов контроля (с возможностью разбивки на 99 групп)

999

Масса

150 г

Время непрерывной работы от аккумулятора

50 часов



Индикация:

  • матричный LCD индикатор с отображением в аналоговом и цифровом виде уровня сигнала и порога срабатывания сигнализации,
  • световая сигнализация на преобразователе,
  • звуковая сигнализация в корпусе прибора и через подключаемые наушники.

Звуковая сигнализация:

  • многотональная по уровню сигнала,
  • прерывистая по превышению порога дефекта.

Основные технические характеристики преобразователя ПФ-С1Э-6-Al

Контролируемый материал

Алюминиевые сплавы, σ = 12...24 МСм/м;

Диаметр зоны контроля

7 мм

Частота возбуждения

3 кГц

Диапазон отстройки от зазора

0 - 0,5 мм

Минимальный обнаруживаемый дефект

Протяженность 22 мм*



* Минимальная протяженность трещины в листе металла второго слоя толщиной 2 мм,
под стыком листов металла первого слоя толщиной 1,2 мм.

Технические характеристики рабочего эталона СОП-207

Материалы:



- верхних листов (имитирующих листы обшивки)

Д16Т σ = 17 МСм/м

- среднего листа с прорезью (имитирующего зубчатую ленту)

Д1Т σ = 21 МСм/м

- нижнего листа (имитирующего шпангоут)

Д16Т σ = 17 МСм/м

Протяженность сквозной прорези

22 мм

Раскрытие (ширина) сквозной прорези

0,1 мм

Шероховатость поверхности, не более

Ra = 1,25

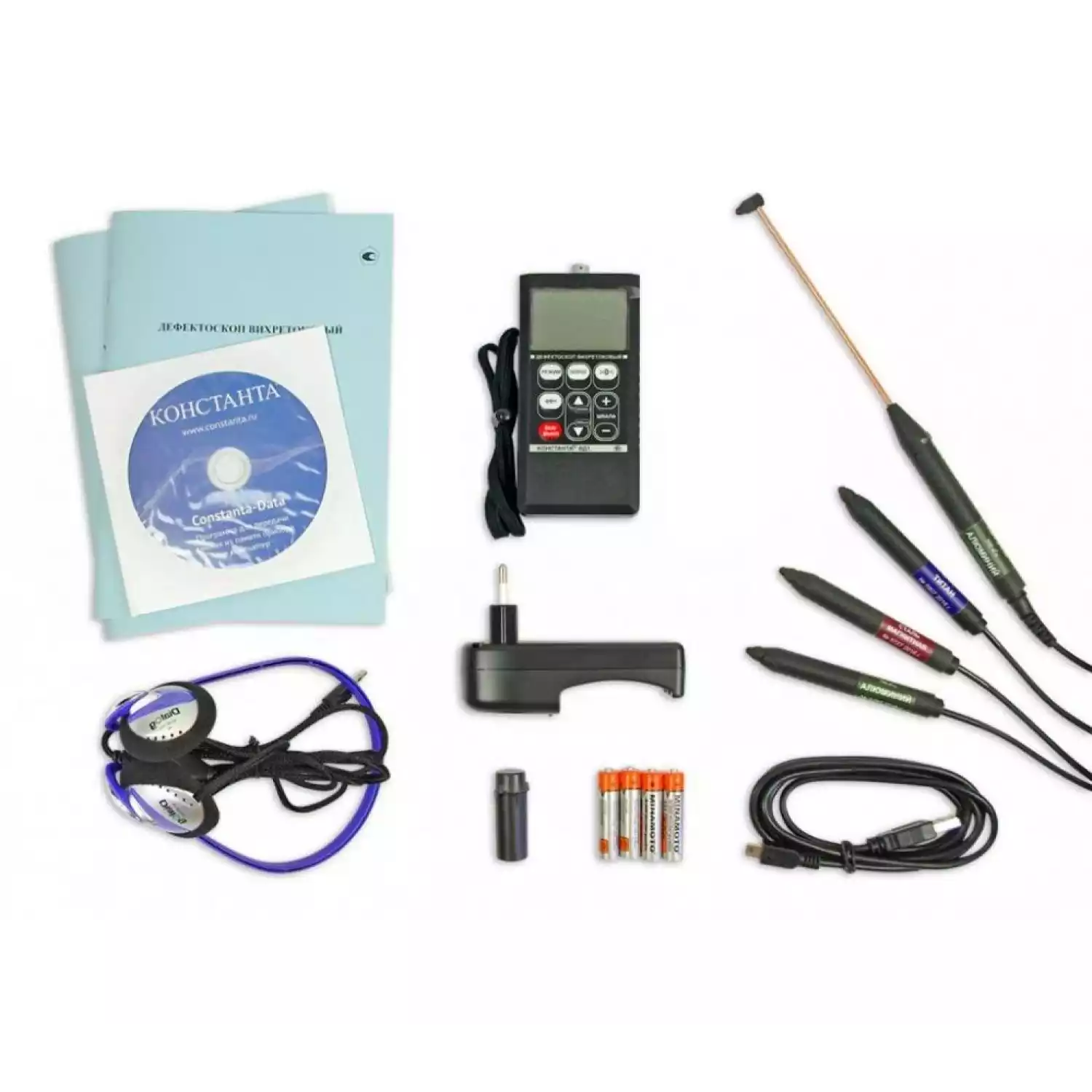

Комплект поставки Константа ВД1:

Авиационный комплект для контроля вертолетов МИ-2:

  • электронный блок;
  • преобразователи: ПФ-ОН-4-Аl, ПФ-С1Э-6-Аl;
  • контрольный образец СОП-207 (для преобразователя ПФ-С1Э-6-Al);
  • методические рекомендации по применению прибора "Константа ВД1" в гражданской авиации (приобретаются одни на предприятие);
  • методические рекомендации для работы с комплектом обнаружения трещин под стыками внешней обшивки (хвостовой части вертолета МИ-2);
  • аккумуляторы ААА (2 шт.);
  • зарядное устройство;
  • головные телефоны, руководство по эксплуатации;
  • методика метрологического обслуживания;
  • кабель связи с компьютером USB A-A;
  • компакт-диск с драйверами и программой «Constanta - DATA»;
  • кейс для хранения и транспортировки;
  • запасные защитные колпачки (по 4 шт. к каждому преобразователю).

Дополнительный комплект для контроля вертолетов МИ-2 (приобретается только дополнительно к авиационному комплекту):

  • преобразователь ПФ-С1Э-6-Аl;
  • контрольный образец СОП-207 (для преобразователя ПФ-С1Э-6-Al);
  • методические рекомендации для работы с комплектом обнаружения трещин под стыками внешней обшивки хвостовой балки вертолета МИ-2 (приобретаются одни на предприятие).

Дополнительно могут быть поставлены:

  • преобразователи ПФ-Г1-4-Fe, ПФ-Г1-4-Ti, ПФ-Г2-4-Аl, ПФ-Г2-4- Fе, ПФ-Г2-4-Ti;
  • любое количество запасных преобразователей;
  • специализированные авиационные преобразователи ПФ-ГТ-6э-Аl, ПФ-ГТ-18э-Аl, ПФ-ОН-38-Al-в;
  • преобразователи от измерителя электропроводности «Константа К6»;
  • комплект стандартных образцов ОСО-ВД (3 образца: ОСО-ВД-В1, ОСО-ВД-В2, ОСО-ВД-ВЗ);
  • расширенный комплект стандартных образцов ОСО-ВД (помимо стандартного комплекта из трех образцов дополнительные два образца ОСО-ВД-В4 и ОСО-ВД-В5 из алюминиевых сплавов с низкой и высокой электропроводностью);
  • стандартный образец СОП-205 для преобразователя ПФ-ГТ-6э-Al;
  • стандартный образец СОП-206 для преобразователя ПФ-ГТ-18э-Аl;
  • блок питания от сети 220 В (по отдельному заказу).

*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
