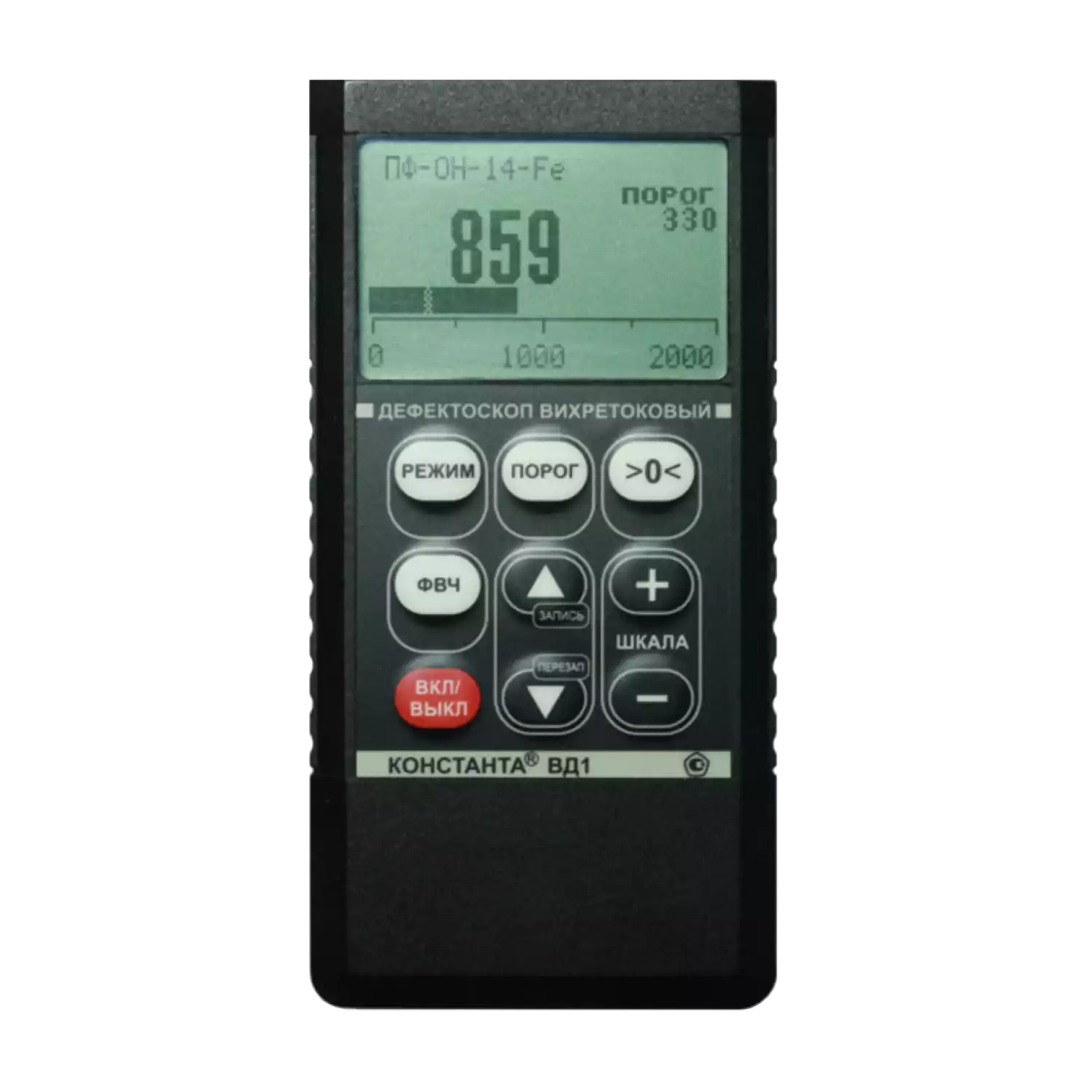

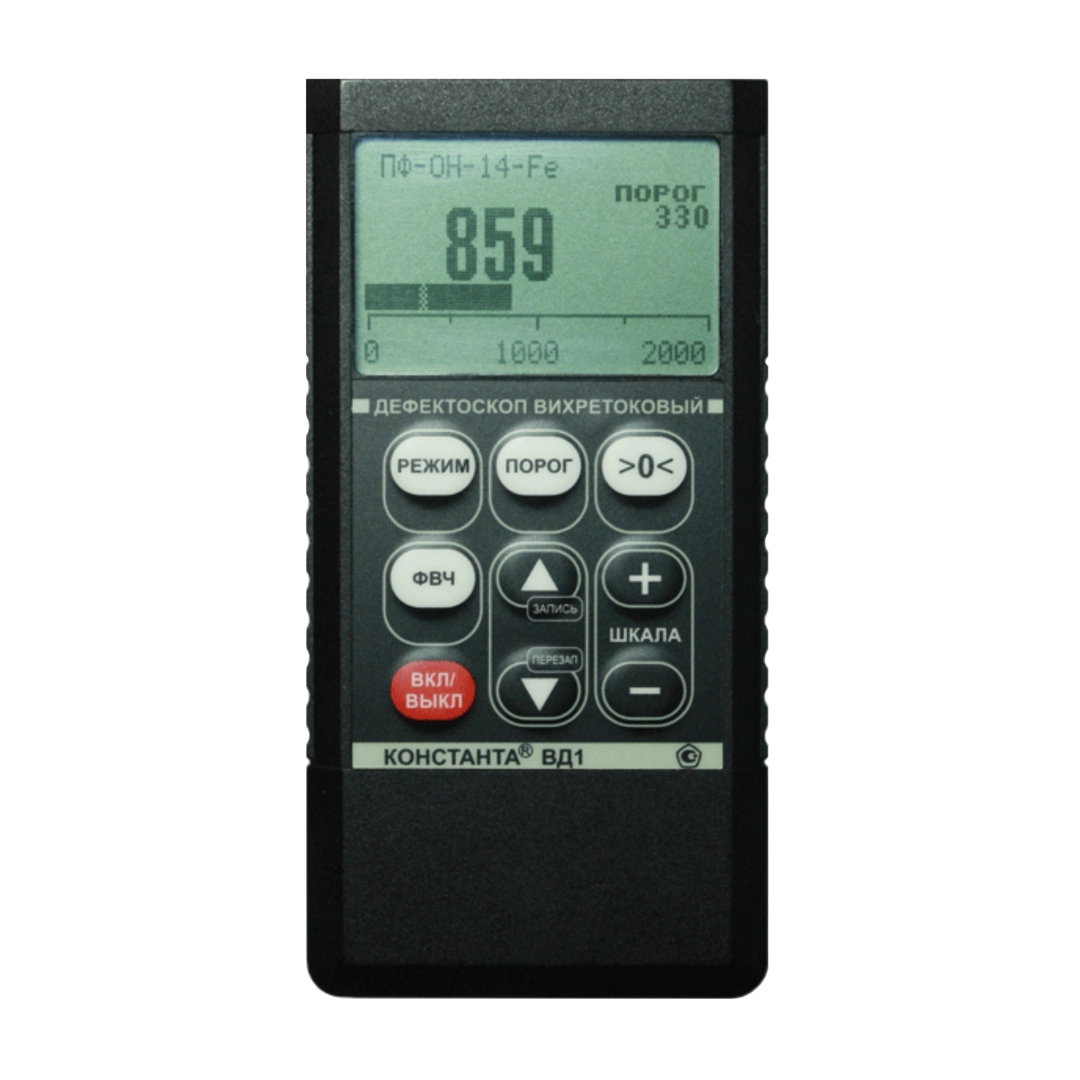

Вихретоковый дефектоскоп Константа ВД1 Авиационный

Производитель дефектоскопов: Россия

Гарантийный срок эксплуатации на вихретоковый дефектоскоп Константа ВД1 Авиационный: блок обработки информации - 24 месяца, преобразователи - 12 месяцев.

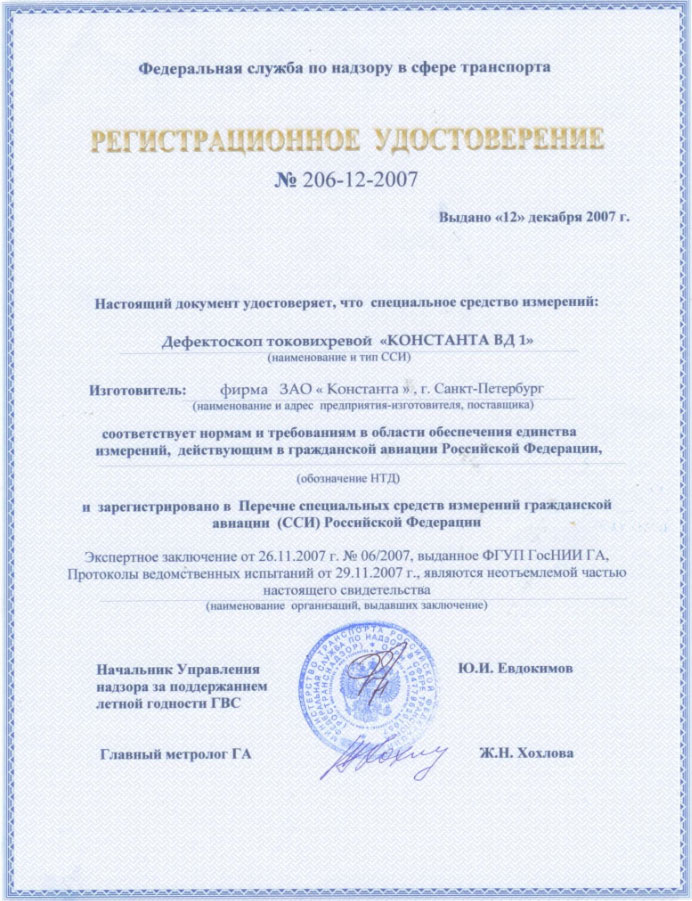

Вихретоковый дефектоскоп Константа ВД1 Авиационный имеет регистрационное удостоверение №206-12-2007 Федеральной службы по надзору в сфере транспорта.
Константа ВД1 Авиационный ориентирован на замену дефектоскопов серии ТВД.

В комплекте с вихретоковым дефектоскопом Константа ВД1 Авиационный поставляются "Методические рекомендации по применению прибора "Константа ВД1" в гражданской авиации", согласованные с ОАО "Туполев", ОАО "ИЛ", ОАО "ОКБ им. С.А.Яковлева", ЗАО "НПЦ ПЛГВС" и утвержденные ГосНИИ ГА.

Назначение вихретокового дефектоскопа Константа ВД1 Авиационный:

Малогабаритный цифровой прибор Константа ВД1 Авиационный предназначен для обнаружения поверхностных и сквозных трещин, трещин развивающихся со стороны, противоположной стороне контроля и во внутренних слоях многослойных конструкций в изделиях из ферромагнитных и неферромагнитных металлов и сплавов (в т.ч. под защитными покрытиями).

Отличительные особенности вихретокового дефектоскопа Константа ВД1 Авиационный:

• широкий диапазон частот возбуждения преобразователей;
• возможность контроля через неравномерно распределенные защитные покрытия (лакокрасочные и др.) и загрязнения обеспечивается отстройкой от влияния зазора;
• специализированное программное обеспечение и позволяет производить контроль деталей ЛА ГА в соответствии с методиками, утвержденными ФГУП ГосНИИ ГА и разработчиками ВС и АД;
• широкий набор специализированных преобразователей для дефектоскопии деталей ЛА;
• наличие статического и динамического режимов контроля;
• не требуется перенастройка прибора дефектоскопистом высокого уровня при смене объекта контроля, т.к. при смене преобразователя прибор настраивается автоматически по данным, хранимым в самом преобразователе;
• защита от истирания преобразователя обеспечивается сменными защитными колпачками;
• аналоговая шкала для оперативного обнаружения дефекта и цифровая шкала для оценки глубины трещин;
• индикация превышения порога: световая на преобразователе, звуковая многотональная в измерительном блоке и в головных телефонах;
• высокая чувствительность преобразователей обеспечивает встроенная в них электроника.

Основные технические характеристики вихретокового дефектоскопа Константа ВД1 Авиационный:

• Глубина обнаруживаемых поверхностных и подповерхностных дефектов: от 0,05 мм до 50 мм;
• Минимальное раскрытие обнаруживаемых трещин: от 0,002 мм;
• Рабочий диапазон частот: от 50Гц до 30МГц;
• Индикация:
  – матричный LCD индикатор с отображением в аналоговом и цифровом виде уровня сигнала и порога срабатывания сигнализации,
  – световая сигнализация на преобразователе,
  – звуковая сигнализация в корпусе прибора и через подключаемые наушники;
• Тип звуковой сигнализации:
  – многотональная по уровню сигнала,
  – прерывистая по превышению порога дефекта;
• Температурный диапазон: от -20 до +50 °С;
• Питание: 2 аккумулятора ААА;
• Габаритные размеры электронного блока: 120 х 60 х 25 мм;
• Масса: 0,15 кг;
• Время непрерывной работы: 50 часов.

Комплекты поставки вихретокового дефектоскопа Константа ВД1 Авиационный:

Стандартный авиационный комплект Константа ВД1:

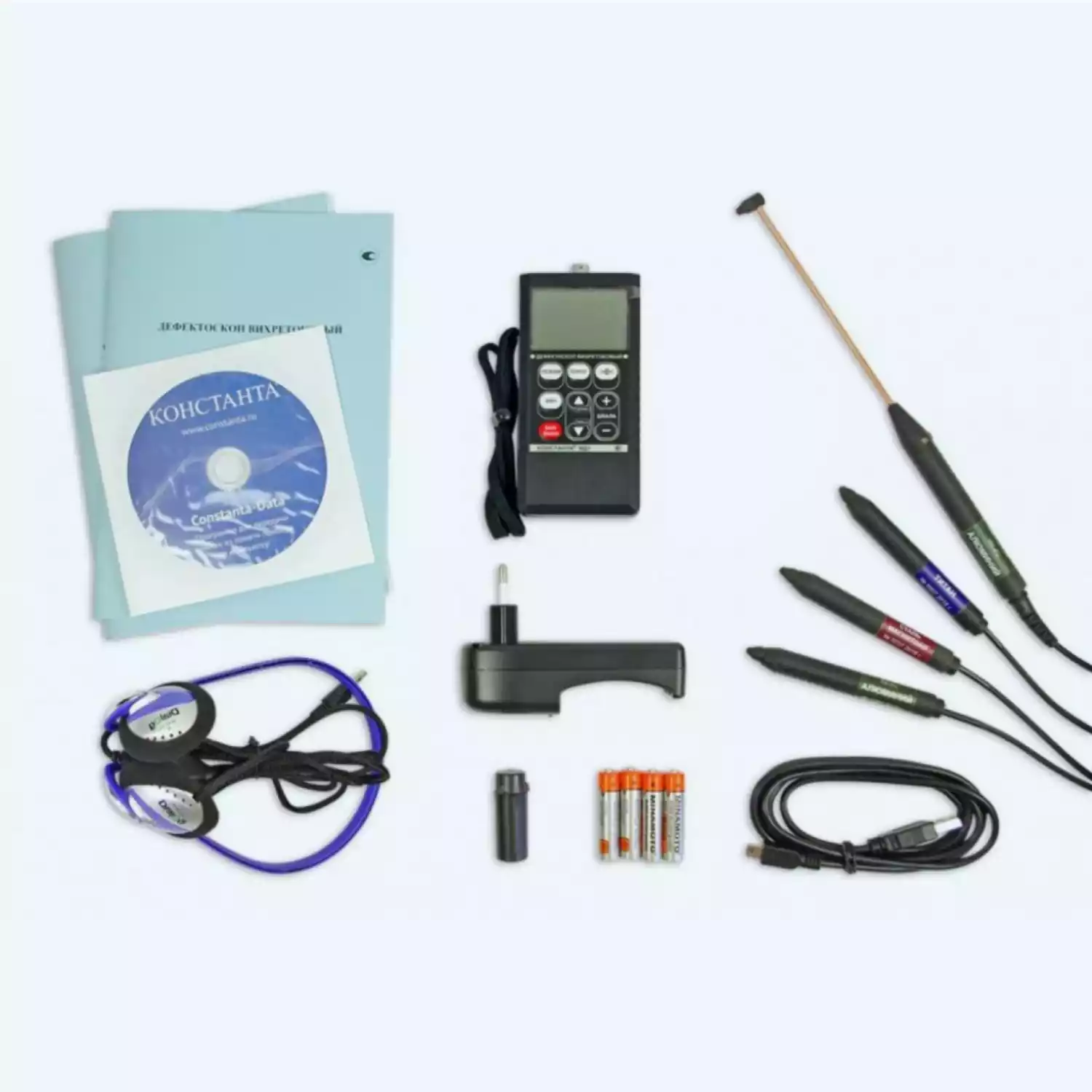

Электронный блок, преобразователи: ПФ-ОН-4-Fe, ПФ-ОН-4-Аl, ПФ-ОН-4-Ti, ПФ-Г1-4-Аl, аккумуляторы ААА (2 шт.), зарядное устройство, головные телефоны, руководство по эксплуатации, методика метрологического обслуживания, кабель связи с компьютером USB A-A, компакт-диск с драйверами и программой «Constanta – DATA», кейс для хранения и транспортировки, запасные защитные колпачки (по 4 шт. к каждому преобразователю).

Методические рекомендации по применению вихретокового дефектоскопа Константа ВД1 в гражданской авиации (приобретаются одни на предприятие).

Авиационный комплект Константа ВД1 для контроля вертолетов МИ-2:

Электронный блок, преобразователи: ПФ-ОН-4-Аl, ПФ-С1Э-6-Аl, контрольный образец СОП-207 (для преобразователя ПФ-С1Э-6-Al), методические рекомендации по применению прибора "Константа ВД1" в гражданской авиации (приобретаются одни на предприятие), методические рекомендации для работы с комплектом обнаружения трещин под стыками внешней обшивки (хвостовой части вертолета МИ-2), аккумуляторы ААА (2 шт.), зарядное устройство, головные телефоны, руководство по эксплуатации, методика метрологического обслуживания, кабель связи с компьютером USB A-A, компакт-диск с драйверами и программой «Constanta – DATA», кейс для хранения и транспортировки, запасные защитные колпачки (по 4 шт. к каждому преобразователю).

Дополнительный комплект Константа ВД1 для контроля вертолетов МИ-2: (приобретается только дополнительно к авиационному комплекту)
Преобразователь ПФ-С1Э-6-Аl, контрольный образец СОП-207 (для преобразователя ПФ-С1Э-6-Al), методические рекомендации для работы с комплектом обнаружения трещин под стыками внешней обшивки хвостовой балки вертолета МИ-2 (приобретаются одни на предприятие).

Дополнительно с вихретоковым дефектоскопом Константа ВД1 Авиационный могут быть поставлены:

• Преобразователи ПФ-Г1-4-Fe, ПФ-Г1-4-Ti, ПФ-Г2-4-Аl, ПФ-Г2-4-Fе, ПФ-Г2-4-Ti;
• Любое количество запасных преобразователей;
• Специализированные авиационные преобразователи ПФ-ГТЭ-6-Аl, ПФ-ГТЭ-18-Аl, ПФ-ОН-38-Al-в (назначение и технические характеристики приведены в таблице ниже);
• Комплект стандартных образцов ОСО-ВД (3 образца: ОСО-ВД-В1, ОСО-ВД-В2, ОСО-ВД-ВЗ);
• Расширенный комплект стандартных образцов ОСО-ВД (помимо стандартного комплекта из трех образцов дополнительные два образца ОСО-ВД-В4 и ОСО-ВД-В5 из алюминиевых сплавов с низкой и высокой электропроводностью);
• Стандартный образец СОП-205 для преобразователя ПФ-ГТЭ-6-Al;
• Стандартный образец СОП-206 для преобразователя ПФ-ГТЭ-18-Аl;
• Блок питания от сети 220 В (по отдельному заказу).

Расходные материалы к преобразователям:

Контрольные образцы для ВД1:

Оснастки и приспособления для преобразователей дефектоскопа ВД1:

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
