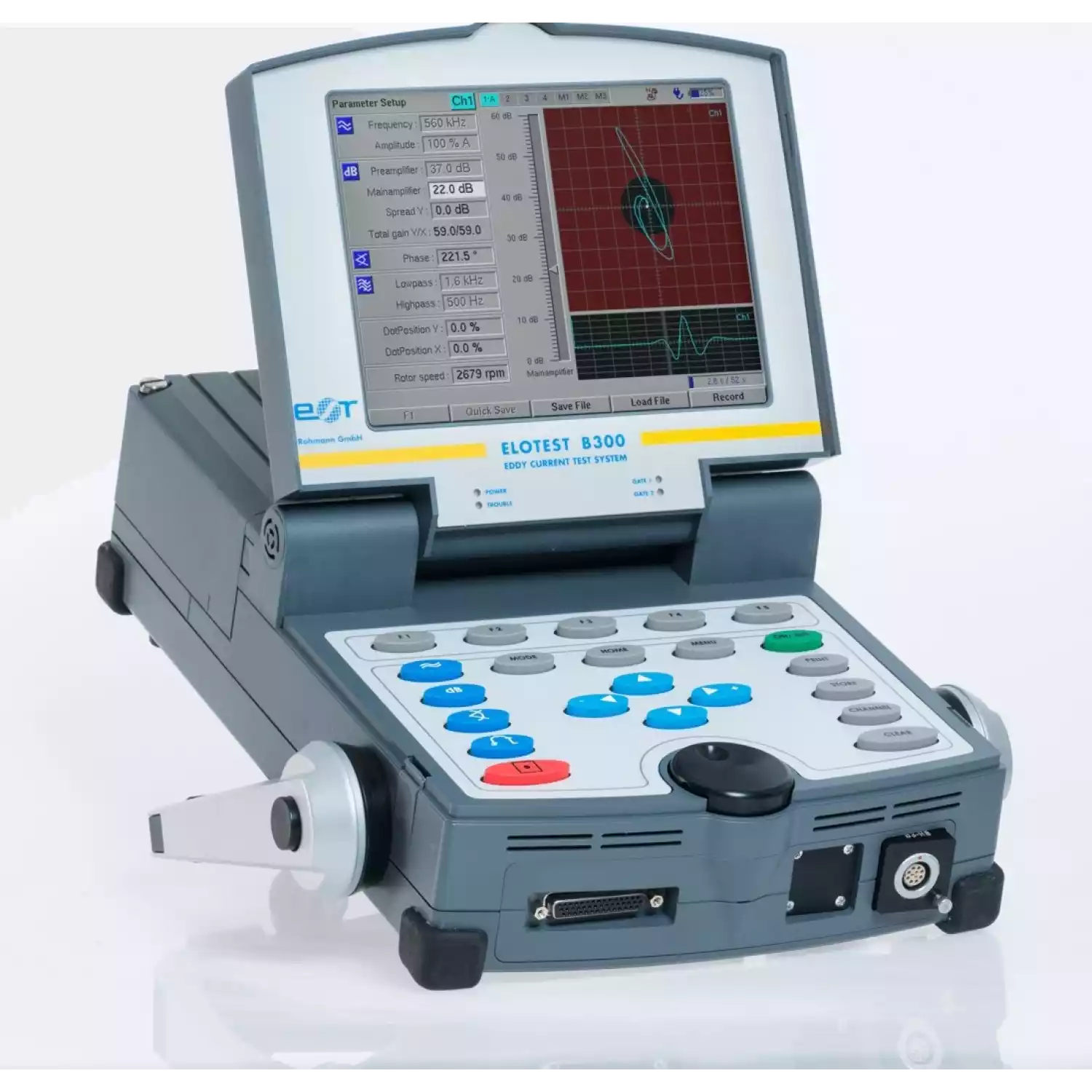

Дефектоскоп ELOTEST B300

Тип оборудования: дефектоскоп вихретоковый

Производитель: Rohmann GmbH, Германия

Серия: ELOTEST B300

Модели: ELOTEST B310, ELOTEST B320, ELOTEST B330, ELOTEST B340.

Описание: вихретоковый прибор для поиска дефектов

Гарантия на дефектоскоп ELOTEST B300: 12 месяцев.

Сертификаты на вихретоковые дефектоскопы ELOTEST B300:

Сертификат об утверждении типа средств измерений РФ.

Модификации дефектоскопа ELOTEST B300:

ELOTEST B310: 1-канальный контрольно-измерительный прибор, совместимый с ELOTEST B1 V3/V4 в отношении датчиков и роторов
ELOTEST B320: 2-канальное исполнение с 2 независимыми измерительными каналами, конфигурируемыми как ведущий/подчиненный; 3 канала смешанного сигнала
ELOTEST B330: 3-канальное исполнение с 3 измерительными каналами, конфигурируемыми как ведущий/подчиненный; 3 канала смешанного сигнала
ELOTEST B340: 4-канальное исполнение с 4 измерительными каналами, конфигурируемыми как ведущий/подчиненный; 3 канала смешанного сигнала

Технические характеристики семейства вихретоковых приборов ELOTEST B300

До 4 каналов, частота 10 Гц – 10 МГц
Предварительный усилитель: сдвоенный, 15 Vss, до 250 мА с защитой
Коррекция ВЧ для максимального предусиления
Предусилитель 6 – 72 дБ с шагом 0,5 дБ
Усилитель мощности 0 – 60 дБ с шагом 0,5 дБ
Разброс по оси Y 0 – 30 дБ с шагом 1 дБ
Фазировка 0° – 359,5° с шагом 0,5°
НЧ/ВЧ фильтр сигнала: 0 Гц – 10 кГц с 40 раздельно регулируемыми шагами; переменная ширина полосы пропускания

Подключение датчиков

Все типы датчиков
Стандартный адаптор Rohmann ELOTEST B1 с переходником B1-RS
По заказу поставляется многофункциональный 24-контактный разъем Fischer для специальных датчиков, оснащенных модулем памяти, или многодатчиковых систем (например, установок абсолютных или относительных измерений); в качестве альтернативы поставляется второй стандартный переходник ELOTEST B1
Возможность подключения матрицы измерительных головок

Универсальный интерфейс сканера (USI)

Многофункциональный разъем для импульсного кодировщика перемещения, линейного потенциометра или ТТЛ ввода/вывода

Интерфейсы

Порт Ethernet (10/100 Мбит/с; RJ45, 100 BaseT)
Порт RS232 (9-контактный разъем D-Sub) для мыши или внешнего ПК
Порт USB
Порт VGA для внешнего монитора
Интерфейс параллельного принтера (25-контактный разъем D-Sub)

Дисплей

Цветной монитор Active TFT диагональю 210 мм (8,4″), разрешением 640*480 пикселов и интегрированной CFL подсветкой

Корпус

Удароустойчивый ABS промышленный пластмассовый корпус
Крышка с дисплеем открывается на угол до 180°, в закрытом состоянии защищает дисплей и клавиатуру
Пыле- и водонепроницаемая (IP 67) силиконовая клавиатура со специальными клавишами управления, функциональными клавишами и управлением курсором
Колесико быстрой установки значений параметров
Встроенный быстросъемный батарейный блок; в качестве варианта – встроенный блок питания, рассчитанный на переменный ток 120 – 240 В

Блок питания

Быстро перезаряжаемая никель-металлогидридная или ионно-литиевая батарея с интеллектуальным зарядным устройством и индикатором состояния; продолжительность работы при максимальной подсветке дисплея:
ионно-литиевый батарейный блок – 6 ч
Внешний широкодиапазонный блок питания;
вход 100 – 250 В переменного тока; выход 24 В постоянного тока, 90 Вт

Вихретоковый дефектоскоп ELOTEST B300 имеет следующие функциональные особенности:

Автоматическая настройка датчика
Автоматическое регулирование предусиления (в том числе коррекция ВЧ для максимального предусиления)
Автоматическое смешивание при многочастотных измерениях
«Дисплей водопада» для динамических измерений
Автоматическая компенсация зазора

Возможности программного обеспечения

Мультиплексирование матрицы измерительных головок (при наличии дополнительного аппаратного обеспечения)
ПО C-Scan, совместимое с ScanAlyzer
Измерение проводимости (со специальными калиброванными датчиками)
Измерение толщины непроводящего слоя (со специальными калиброванными датчиками)

Измерение проводимости

Измерение в % IACS или MS/m в диапазоне от 1% IACS до 110 % IACS
Частоты измерений: 60 кГц, 120 кГц, 240 кГц или 480 кГц
Калибровка по 2 независимо настраиваемым калибровочным точкам

Измерение толщины покрытия

Измерение толщины непроводящих покрытий или проводящихнеферромагнитных покрытий
Диапазон измерений до 1 мм. Возможно измерение большей толщины покрытий по гадографам

Габаритные размеры

Длина: 362 мм (14,25”)
Ширина: 232 мм (9,13”)
Высота: с закрытой крышкой 95/110 мм (3,4/4,3”); с открытой крышкой 290 мм (11,42”)

Масса

Прибор без батарейного блока: 3400 г
Ионно-литиевый батарейный блок: 1860 г

*Технические характеристики и комплект поставки дефектоскопа ELOTEST B300 могут быть изменены производителем без предварительного уведомления.
