Дефектоскоп ELOTEST PL.E

Вихретоковый дефектоскоп ELOTEST PL.E

Тип оборудования: дефектоскоп вихретоковый

Производитель: Rohmann GmbH, Германия

Серия: ELOTEST

Модели: ELOTEST PL.E

Описание: вихретоковый прибор для поиска дефектов

Гарантия на дефектоскоп ELOTEST PL.E: 12 месяцев.

Сертификаты на вихретоковые дефектоскопы ELOTEST PL.E:

• Сертификат об утверждении типа средств измерений РФ.

Гибкая концепция ELOTEST PL.E гарантирует Вашу будущую инвестиционную ценность.

Контроль над микропроцессором, коммуникация интерфейсов и возможность интеграции в компьютер для управления процессами производства и контроля.

ELOTEST PL.E работает без контроля внешних компьютеров или контроллеров.

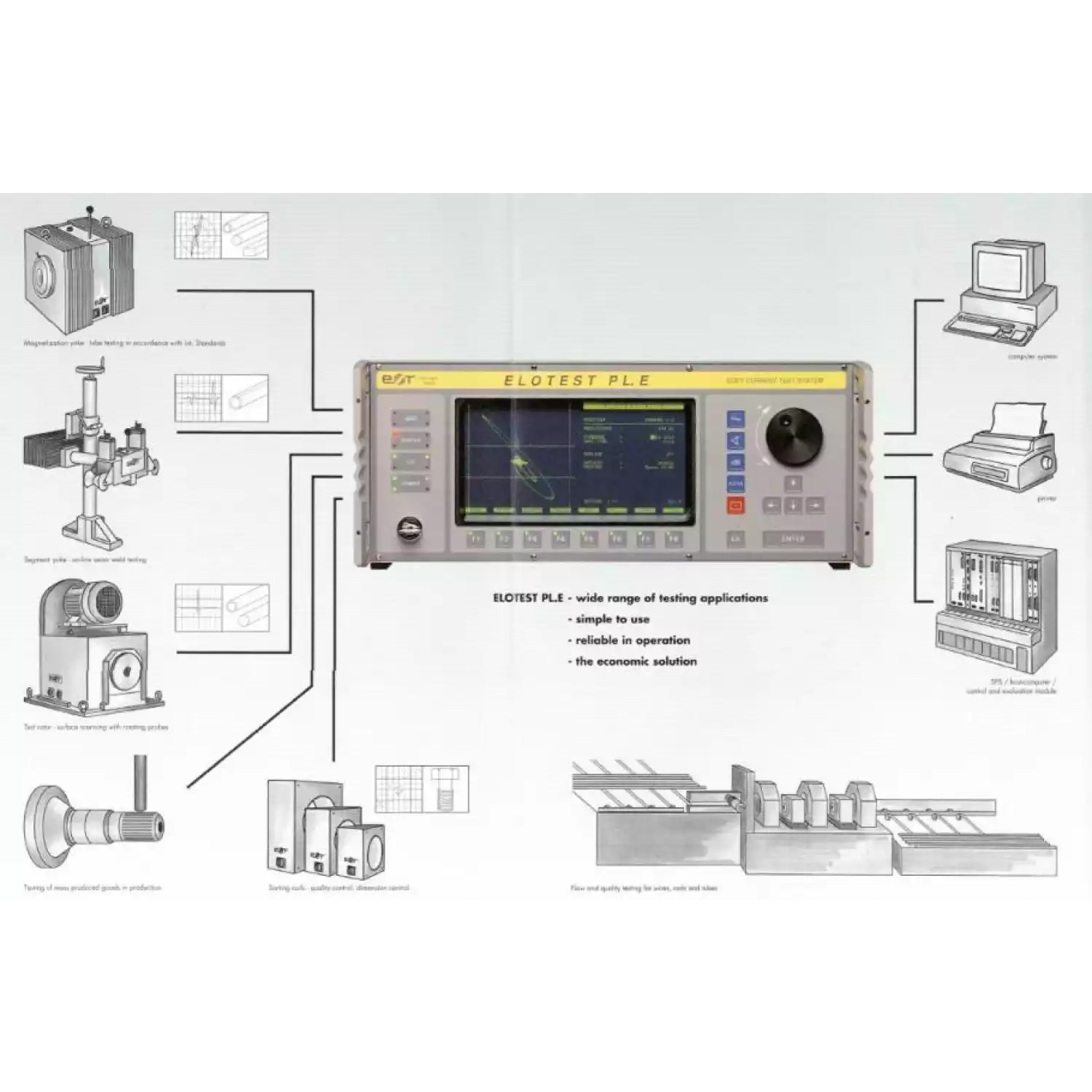

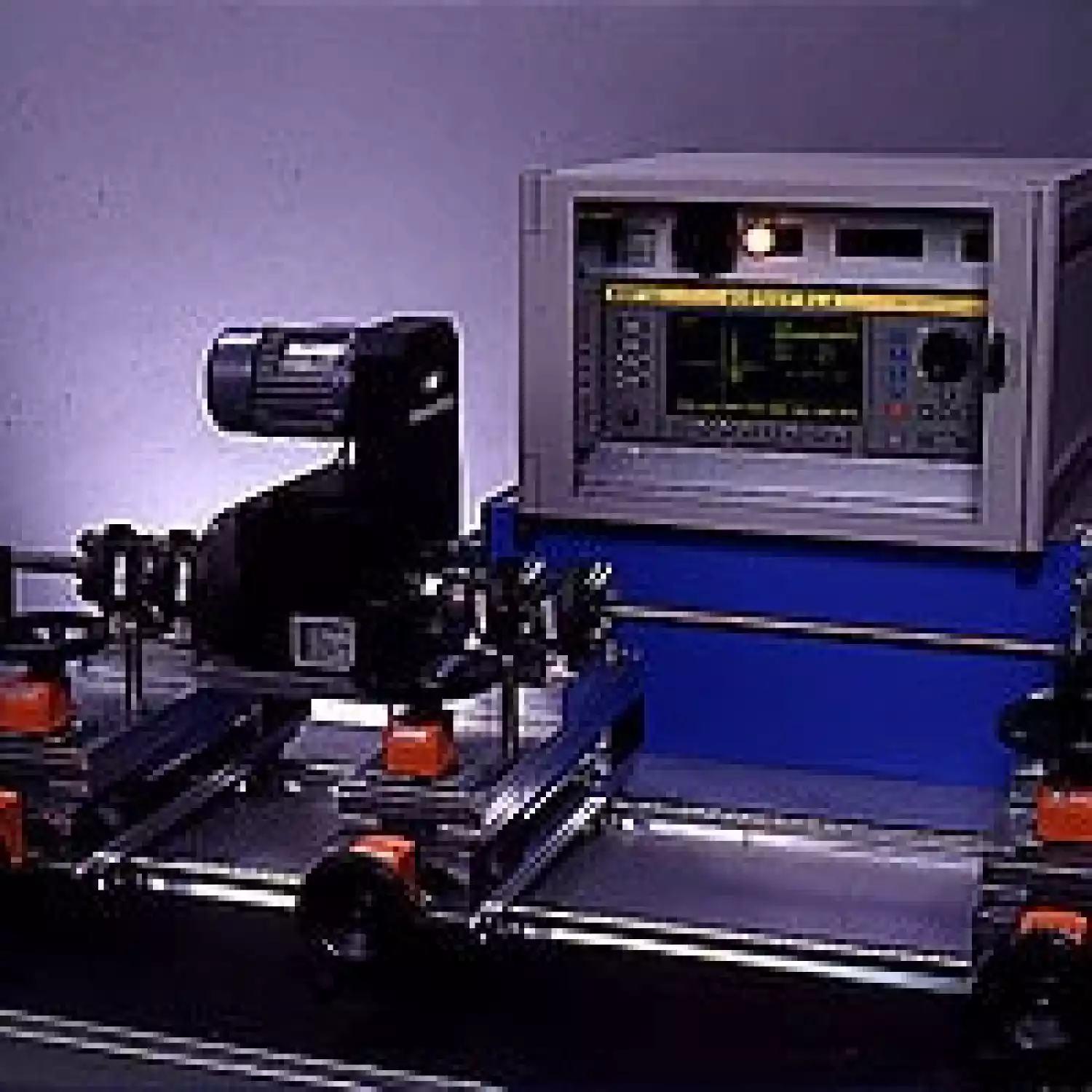

Функциональные модули настроены и формируются для интеграции ELOTEST PL.E в существующие контрольные поточные линии.

Стандартное и настроенное программное обеспечивает получение отчетов о контроле и статистики. Кроме того, существует возможность отображения С-скана.

Технические характеристики

ELOTEST PL.E -1/2 канальная вихретоковая система контроля.

Общие

• Компактная система с переменной конфигурацией канала

• Закрытый 19 дюймовый-4HE прибор класса защиты IP30

• более высокая степень защиты достигнута за счет использования специального корпуса

• Все пользовательские элементы управления и индикации находятся на передней панели, все разъемы и интерфейсы на задней панели

• Размеры корпуса

            Ширина 445 мм

            Высота 180 мм

            Глубина 300 мм

• Параметры питающей сети 90 - 240 VAC, 50/60 Гц

• Вес: приблизительно 12 кг (26 фунтов 7 унций)

• Температура окружающей среды: 0 - 45°C (32 - 115°C)

• Влажность: 10 - 70% без конденсата

Передняя Панель

• Многофункциональная передняя панель с функциональными клавишами, квазианалоговым скроллером и высококонтрастным ЭЛТ экраном (195 x 95 мм (7.7” x 3.79”)),

   желтый на черном, с высокой разрешающей способностью 512 x 256 пикселей.

• Светодиодная панель состояния для отображения режима электропитания, ошибок системы, и пороговых срабатываний; отдельно для каждого испытательного канала.

• 8 функциональных клавиш со светодиодами, прямые функциональные клавиши для частоты, фазы, усиления, фильтра, сигнала векторной компенсации и

   выбора канала.

• Курсор и "Enter" – клавиши для выбора меню

Задняя панель

• Сетевой вход с выключателем в соответствии с европейскими нормами

• 2 x 30 pin гнездо с соединителями для подключения периферийных устройств

• D-Sub-9 pin может функционировать как RS232-интерфейс для принтера, host или модуля контроля и измерений.

• D-sub-15 pin для сигналов X-и Y-координат

• D-sub-9 pin включаются как RS485 для host

• D-sub-25 pin Centronics дляпринтера

Функции

Управляемые микропроцессором функции измерительного канала, дистанционное управление, управляемая операциями через меню.

• Измерительный канал с синусоидальным сигналом, непрерывно подстраиваемым между 10 Гц 10 МГц, также доступен для опорного канала или канала приема.

• Переключение выходного импеданс 10 Ом, 50 Ом, 200 Ом, для лучшего согласования с датчиком

• Получение входа с дополнительно выбираемым пределом полосы пропускания и переключаемым предусилением с шагом 10 Дб до 40 дБ. Вход может быть приспособлен вручную или

   полуавтоматически по импедансу преобразователя (датчика).

• Главное усиление до 60 дБ с шагом 1дБ,  разброс по оси X и Y 20 дБ с шагом 1 дБ (весь диапазон увеличения 122 дБ)

• Непрерывный контроль приемной цепи (неисправности датчика) и контроль за уровнем усиления (перегрузка) с индикацией сбоев

• Универсальный фильтр анализа сигнала: полосно-пропускающий 40 шагов между 0.5 Гц и 10 кГц, также могут быть применен высокочастотный и низкочастотный фильтры; 16-битовая

   векторная компенсация, когда высокочастотный фильтр отключен в статическом режиме.

• Фаза сигнала, непрерывно изменяемая с шагом 1° в диапазоне от 0° до 359°

• Двойные круглые стробы для оценки уровня сигнала, с описанием стробов на дисплее, может быть переключен в режим хранения.

• 20 слотов памяти для хранения параметров настройки прибор

• RS232-интерфейс может формироваться как интерфейс принтера или host

• Хранилище изображений с различными операционными функциями обработки, возможностью сохранения сигналов и распечатки отчетов

• Режимы дисплея:

X/Y комплексная

Y/t Y от времени

V/t вектор от времени

•Опция: смешивание сигналов для версий с 2-мя каналами, компенсации расстояния,

   одновременный показ мультиканалов, маскировка конца, сортировка и маркировка контроля

• Опция: Многофункциональные стробы

• Опция: Внешний пульт управления

Интерфейсы

Интерфейс управления  ввод - вывод

Входной сигнал оптрона 24 VDC/15 мА

                • Тест

                • Внешний триггер

                • Калибровка

                • Настройка и выбор функций

Выходной сигнал оптрона 24 VDC/20 мА

                • Готовность к работе

                • Сообщения об ошибках

                • Пороговые сигналы

                • Сигналы отметок

RS232                    Хост/принтер                  D-sub-M 9 pin

        Может быть cконфигурировано в меню

RS485                        Хост                             D-sub-F 9 pin

CENTRONICS      Принтер                           D-sub-F 25 pin

Аналоговые Выводы

Расширение Осциллограф или X/Y канал +/-5V (O.5V/дел) D-sub-15 pin

Подключение Датчиков

15 pin разъем Amphenol для мостового, параметрического и трансформаторного датчика, датчиков других изготовителей, устанавливаемые после съемного адаптера; дополнительный 19 pin Amphenol для подключения ротора.

*Технические характеристики и комплект поставки дефектоскопа ELOTEST PL.E могут быть изменены производителем без предварительного уведомления.
