В наличии
Артикул: 752816

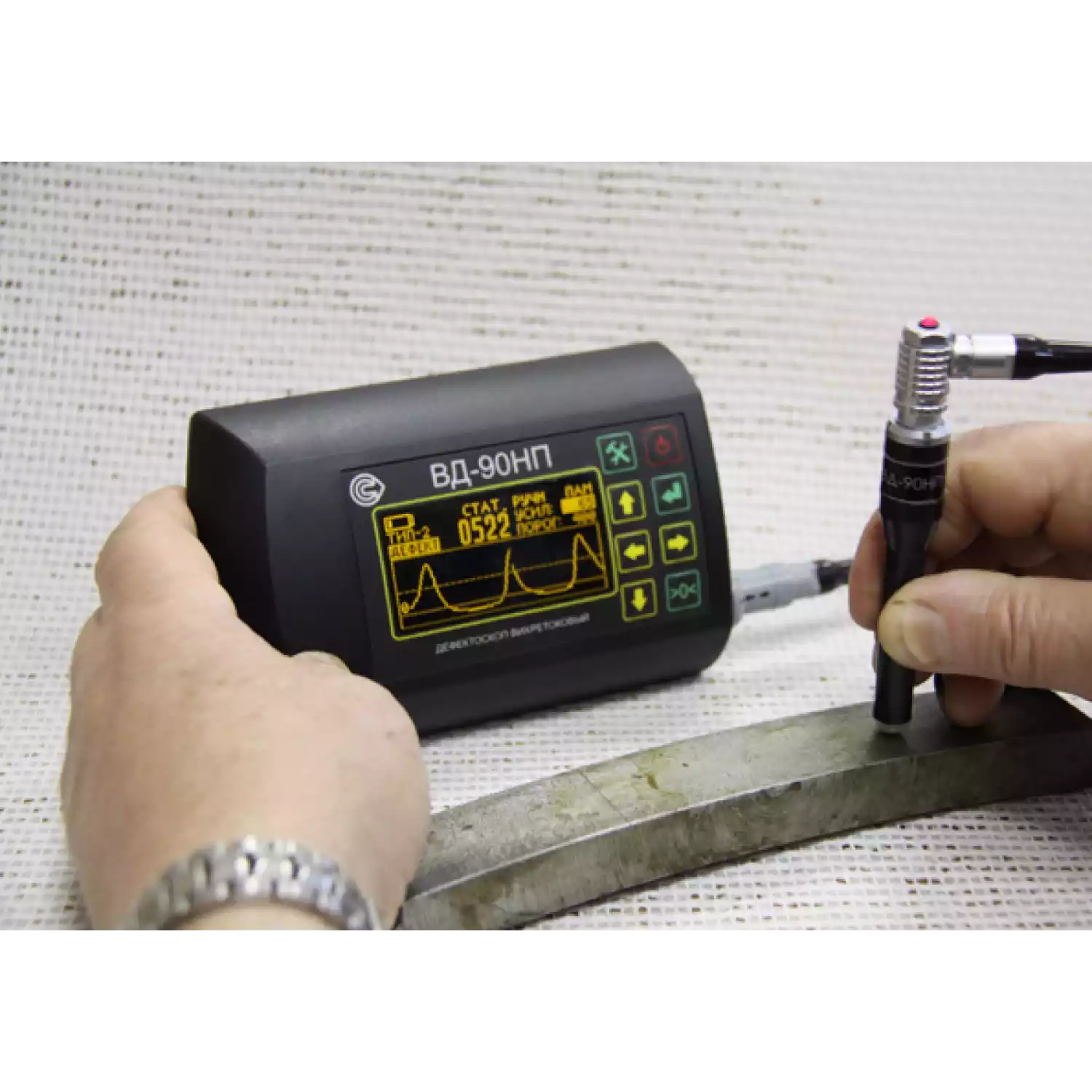

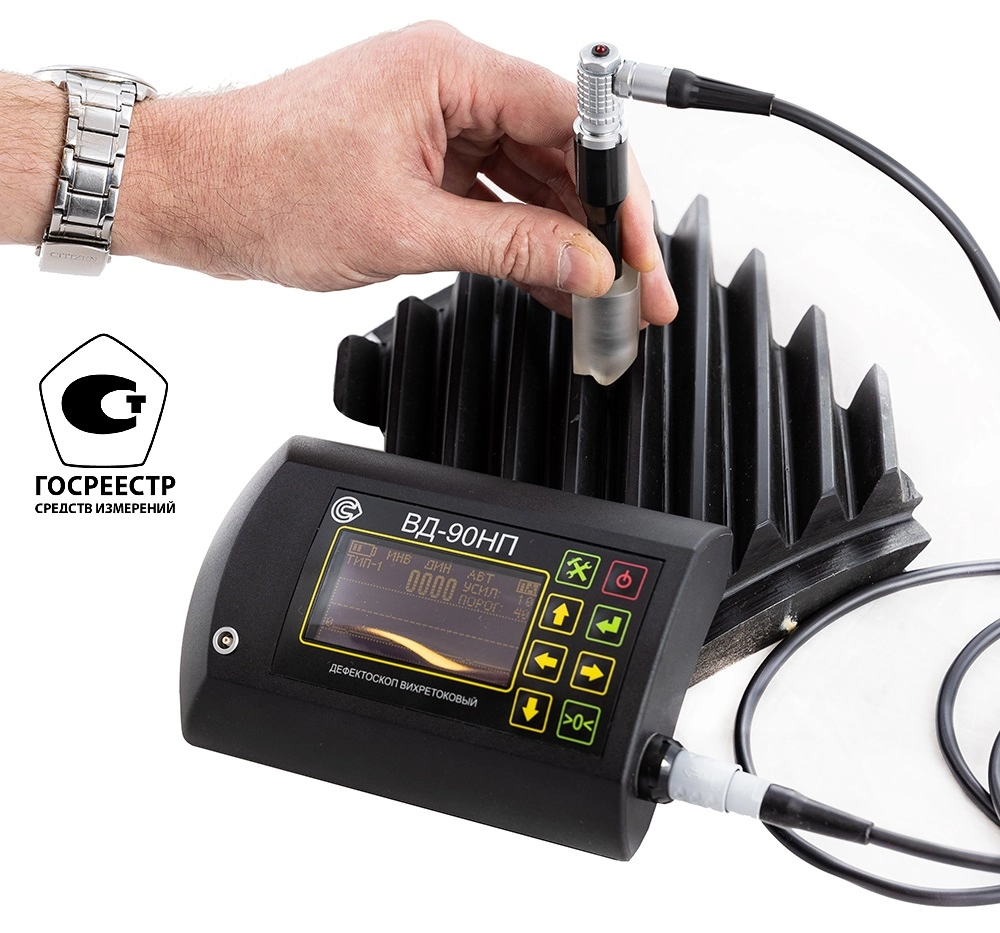

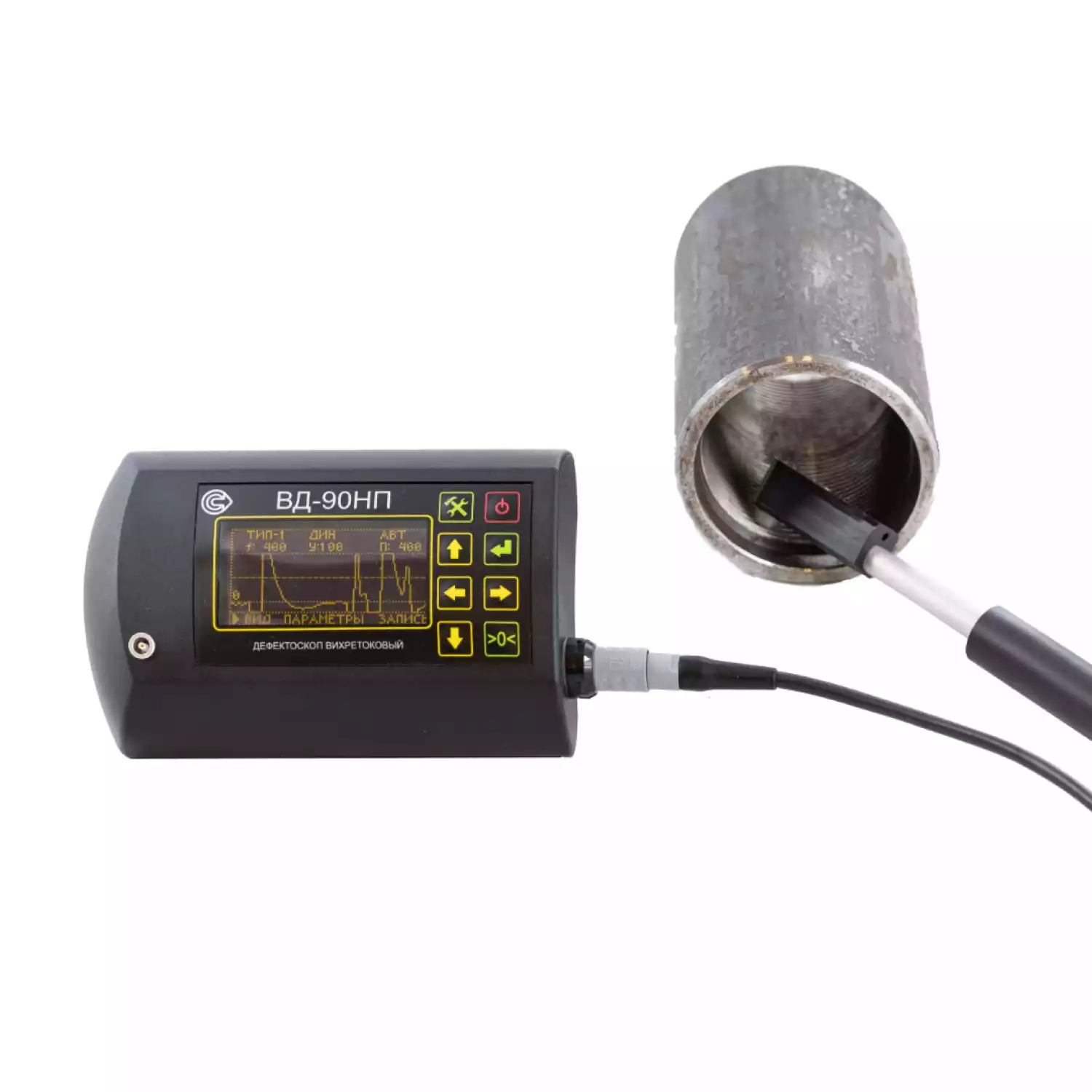

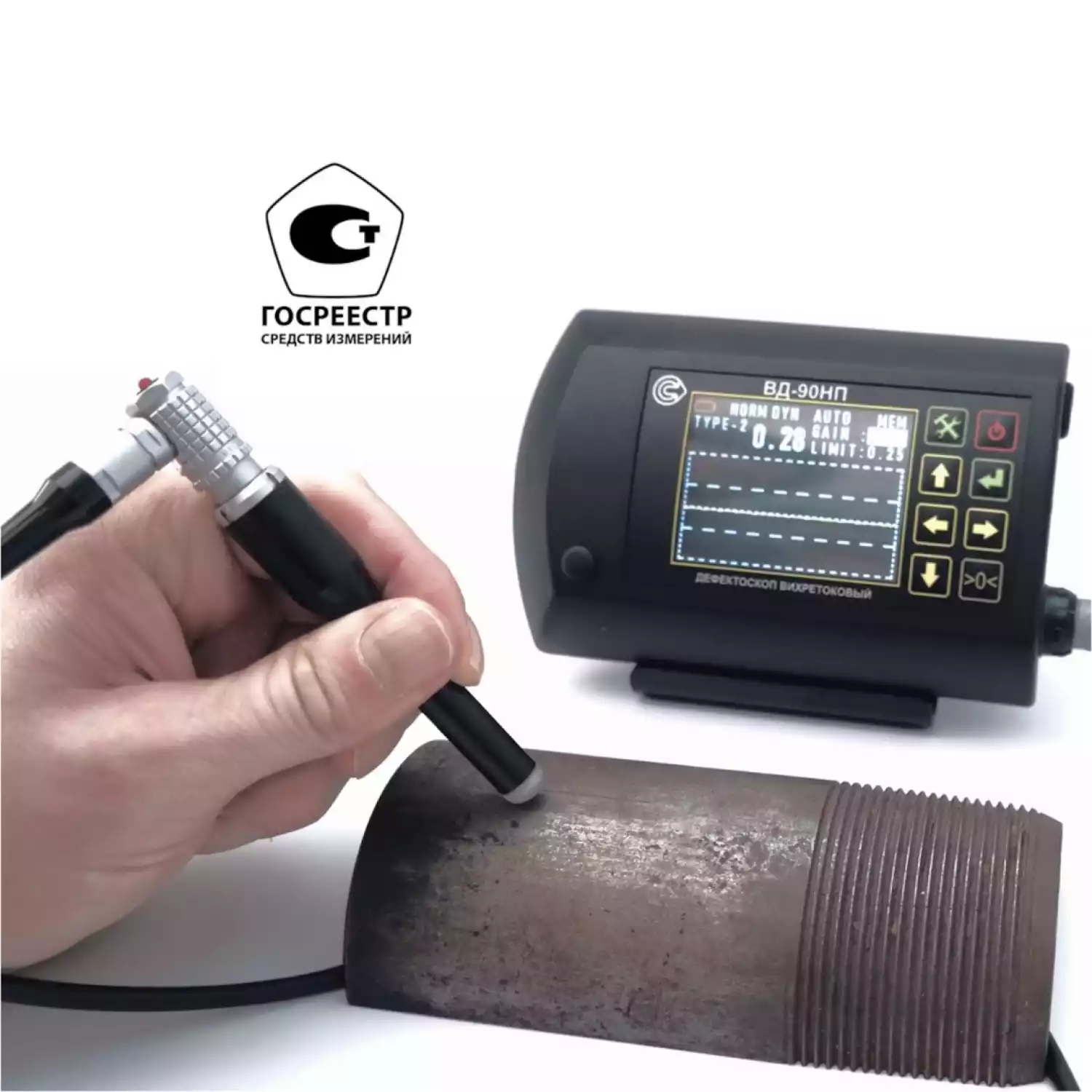

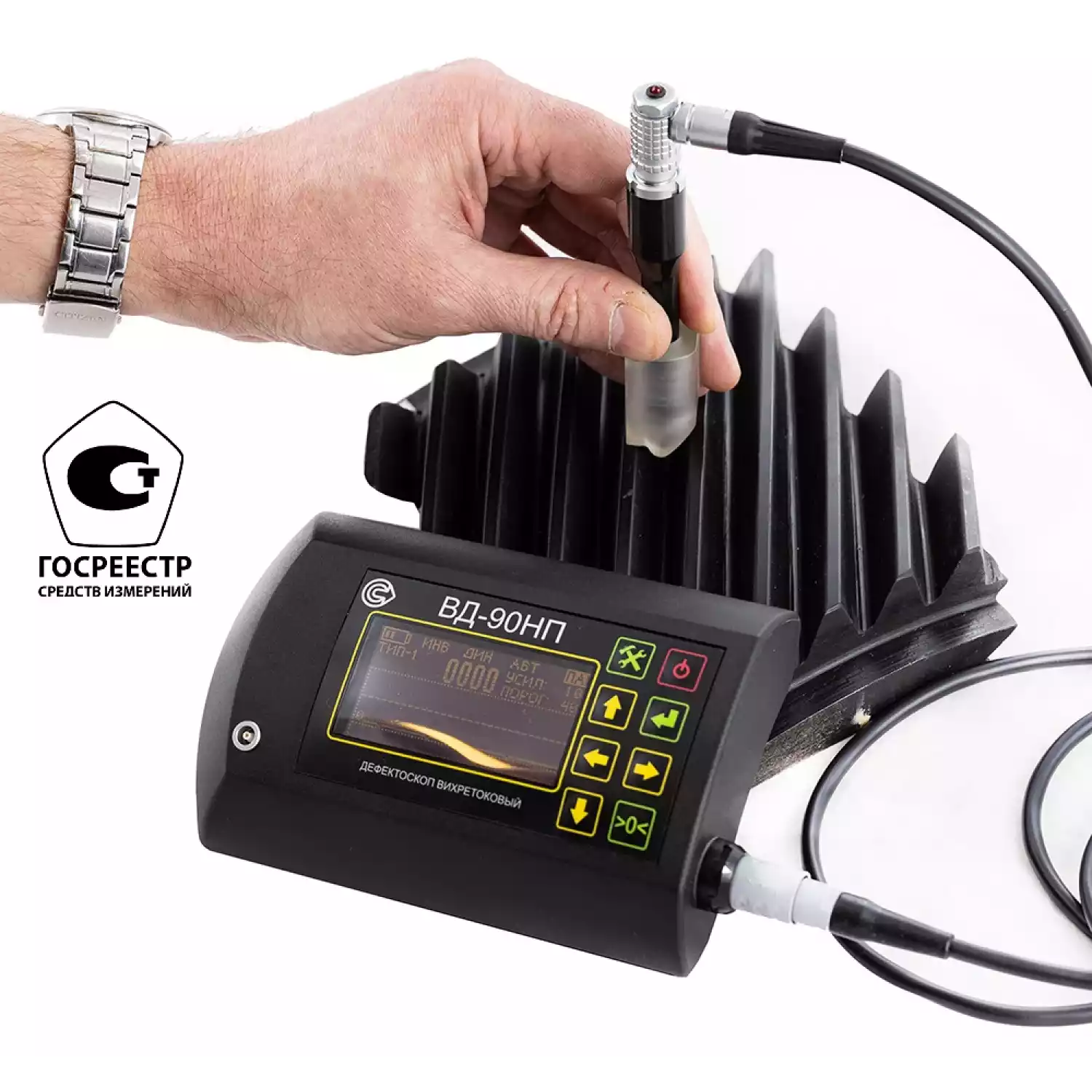

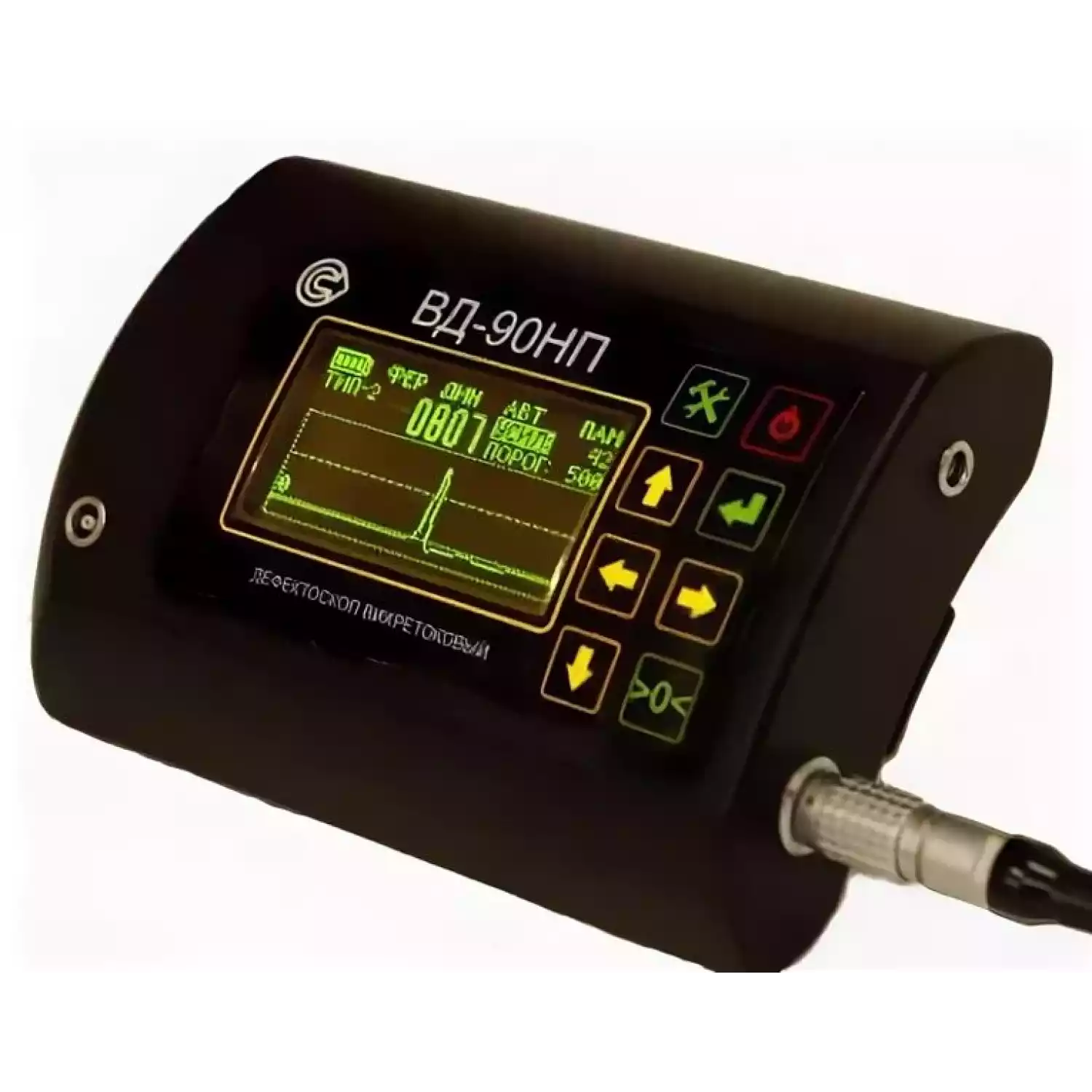

Вихретоковый дефектоскоп ВД-90НП - НИИ ИНТРОСКОПИИ

Вихретоковый дефектоскоп ВД-90НП для обнаружения поверхностных и подповерхностных трещин в деталях из ферромагнитных и немагнитных материалов и сплавов и может работать в полевых условиях, в т.ч. и в зимнее время года, на магистральных трубопроводах, в цеховых условиях депо и ремонтных заводов РЖД, судостроительных и судоремонтных верфях, авиационной промышленности и других предприятиях машиностроения.
Цена по запросу

Описание Вихретоковый дефектоскоп ВД-90НП

Тип оборудования: Дефектоскоп вихретоковый

Производитель: Россия

Серия: ВД

Модель: ВД-90НП

Описание: Вихретоковый прибор для обнаружения трещин на поверхности металла

Гарантия на вихретоковый дефектоскоп ВД-90НП: 1 год.

Дефектоскоп вихретоковый ВД-90НП соответствует:

  • ГОСТ 24732-81 «Дефектоскопы магнитные и вихретоковые. Общие технические требования»
  • ГОСТ 24289-80 «Контроль неразрушающий вихретоковый. Термины и определения»

Назначение вихретокового дефектоскопа ВД-90НП:

Дефектоскоп ВД-90НП обнаруживает поверхностные и подповерхностные трещины в деталях из ферромагнитных и немагнитных материалов и сплавов. Вихретоковый дефектоскоп предназначен для работы в полевых условиях, в т.ч. и в зимнее время года на магистральных трубопроводах, в цеховых условиях депо и ремонтных заводов РЖД, судостроительных и судоремонтных верфях, авиационной промышленности и других предприятиях машиностроения.

Отличительные особенности дефектоскопа ВД-90НП:

Rz320Порог чувствительности дефекстоскопа на стандартном образце:

Материал образца



Порог чувствительности



При шероховатости поверхности не более

Ra 6,3

Rz 40

Rz 160

Rz 320

Ферромагнитный

Глубина ИД

0,1± 0,02

0,3± 0,03

-

1,0± 0,1

Ширина ИД

0,02...0,04

0,03...0,07

-

0,05...0,15

Немагнитный

Глубина ИД

0,1± 0,02

0,3± 0,03

1± 0,1

-

Ширина ИД

0,02...0,04

0,03...0,07

0,05...0,15

-



Максимальный рабочий зазор между преобразователями и изделием (за счет неметаллических покрытий), при котором обеспечивается отстройка дефектоскопа от данного параметра, не более:

Максимальная толщина непроводящего покрытия, мм

Материал образца

Ферромагнитный

Немагнитный

10

3



Базовый комплект поставки вихретокового дефектоскопа ВД-90НП:

электронный блок вихретокового дефектоскопа ВД-90НП

1шт

преобразователь вихретоковый Иа5.125.052 (Тип- 2)

1шт

кабель преобразователя

1шт

зарядное устройство с аккумуляторами

1шт

ремень крепления на руку

1шт

образец с искусственными дефектами (ОИД) Иа8.896.104

1шт

образец покрытия (ОП) Иа8.896.035

1шт

кейс для хранения и переноски

1шт

комплект документации

1шт

CD с базовым программным обеспечением (ПО)

1шт



Дополнительное оборудование и принадлежности к дефектоскопу ВД90НП:

  • преобразователь вихретоковый*
  • специализированные преобразователи**
  • насадки для контроля поверхностей со сложной геометрией*
  • образец с искусственными дефектами *
  • образец покрытия*
  • внешний блок питания
  • кабель питания
  • внешний батарейный отсек
  • чехол для электронного блока
  • поясной ремень
  • телефон головной
  • модуль беспроводной связи Bluetooth
  • ноутбук с установленным расширенным ПО
  • карманный ПК с установленным расширенным ПО
  • беспроводной принтер

*из прилагаемой номенклатуры
** разрабатываются и изготавливаются по требованиям заказчика.

Преобразователь

Назначение

1

Иа5.125.051 (Тип- 1)

Контроль изделий из ферромагнитных материалов

Порог чувствительности - 0,3 мм при зазоре до 0,5мм.

2

Иа5.125.052 (Тип- 2)

Контроль изделий из ферромагнитных материалов

Работа по грубым поверхностям.

Порог чувствительности - 1 мм при зазоре до 3 мм.

3

Иа5.125.053 (Тип- 3)

Контроль изделий из немагнитных материалов

Порог чувствительности - 0,3 мм при зазоре до 0,5мм.

4

Иа5.125.054 (Тип- 4)

Контроль изделий из немагнитных материалов при

Работа по грубым поверхностям.

Порог чувствительности - 1 мм при зазоре до 0.5 мм.

5

Иа5.125.055 (Тип- 5)

Преобразователь с максимальной чувствительностью.

Контроль изделий из ферромагнитных и немагнитных материалов. Порог чувствительности - 0,1 мм.

6

Иа5.125.056 (Тип- 6)

Контроль изделий из ферромагнитных материалов.

Работа по грубым поверхностям.

Порог чувствительности - 3 мм при зазоре до 10 мм.

7

Иа5.125.057 (Тип- Н)

Преобразователь для контроля пазов с чувствительным элементом, расположенным под углом 45º

Контроль изделий из ферромагнитных материалов.

Порог чувствительности - 1 мм при зазоре до 0.5 мм.

8

Иа5.125.058 (Тип- Г)

Преобразователь с чувствительным элементом, расположенным под углом 90º для контроля в труднодоступных местах.

Контроль изделий из ферромагнитных материалов.

Работа по грубым поверхностям.

Порог чувствительности - 1 мм при зазоре до 3 мм.

9

Иа5.125.059 (Тип- П)

Проходной преобразователь для контроля изделий цилиндрической формы. Порог чувствительности - 1 мм при зазоре до 3мм.

10

Иа5.125.060 (Тип- Г2)

Преобразователь с чувствительным элементом, расположенным под углом 90º для контроля в труднодоступных местах.

Контроль изделий из ферромагнитных материалов.

Порог чувствительности - 0,3 мм при зазоре до 0,5мм.



Фиксирующая насадка

Назначение

1

МП-931-90

Насадка для контроля вершины гребня колеса

2

ФН-1

Насадка для контроля гребня бандажа

3

ФН-2

Насадка для контроля цилиндрических поверхностей, галтелей и проточек валов магистральных нефтяных насосов

4

ФН-3

Насадка для контроля ступицы колеса

5

ФН-4

Насадка для контроля вблизи края изделия

6

ФН-5

Насадка для контроля в углах

7

ФН-6-10

Призма для контроля цилиндрической поверхности R10

8

ФН-6-15

Призма для контроля цилиндрической поверхности R15

9

ФН-6-20

Призма для контроля цилиндрической поверхности R20

10

ФН-6-25

Призма для контроля цилиндрической поверхности R25
