| Глубина обнаруживаемых дефектов, мм | от 0,05* |
| Минимальное раскрытие обнаруживаемых трещин, мм | от 0,002* |
| Диапазон частот тока возбуждения | от 5 Гц до 30 МГц |
| Индикация | — матричный LCD — световая сигнализация на преобразователе — звуковая сигнализация в блоке обработки информации и через подключаемые наушники |
| Звуковая сигнализация | — многотональная по уровню сигнала — прерывистая по превышению порога |
| Число ячеек памяти результатов контроля | 999 (с возможностью разбивки на 99 групп) |
| Питание | 2 элемента ААА |
| Время непрерывной работы, ч | 50 |
| Диапазон рабочих температур, °С | -20…+50 |
| Габаритные размеры электронного блока, мм | 120×60×25 |
| Масса электронного блока, кг | 0,15 |
______________________
* зависит от типа подключенного преобразователя
| Тип | Диаметр зоны контроля, мм | Частота тока возбуждения | Диапазон отстройки от зазора, мм | Диапазон измерения глубины трещины, мм | Порог чувстви- тельности, трещина глубиной, мм |
Контрольные образцы | ||
|---|---|---|---|---|---|---|---|---|
| A | B | Основной* | Дополнительные | |||||
| Стали ферромагнитные | ||||||||
| ПФ-ОН-4-Fe | 4 | 1,8 МГц | 0÷0,2 | 0,2÷0,6 | 0,2÷1 2) | 0,05 | СО-210.01 (Fe) | СО-210.10 (SS-FM) СО-210.11 (Fe) ОСО-ВД-В3 (Fe) |
| ПФ-Г1-4-Fe 1) | ||||||||
| ПФ-Г2-4-Fe 1) | ||||||||
| ПФ-С2-4-Fe 1) | ||||||||
| Алюминиевые и другие сплавы σ = 8 ÷ 27 МСм/м | ||||||||
| ПФ-ОН-4-Al | 4 | 700 кГц | 0÷0,2 | 0,2÷0,4 | 0,2÷1 2) | 0,05 | СО-210.02 (Al) | СО-210.04 (Brass) СО-210.05 (Al-Hc) ОСО-ВД-В1 (Al) ОСО-ВД-В4 ОСО-ВД-В5 |
| ПФ-Г1-4-Al 1) | ||||||||
| ПФ-Г2-4-Al 1) | ||||||||
| ПФ-С2-4-Al 1) | ||||||||
| Титановые сплавы, неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м | ||||||||
| ПФ-ОН-4-Ti | 4 | 3,8 МГц | 0÷0,2 | 0,2÷0,5 | 0,2÷1 2) | 0,1 | СО-210.03 (Ti) | СО-210.06 (Ti-Lc) СО-210.07 (Ti-Hc) СО-210.09(SS-NFM) ОСО-ВД-В2 (Ti) |
| ПФ-Г1-4-Ti 1) | ||||||||
| ПФ-Г2-4-Ti 1) | ||||||||
| ПФ-С2-4-Ti 1) | ||||||||
| Стали ферромагнитные | ||||||||
| ПФ-ОН-14-Fe | 14 | 100 кГц | 0÷0,8 | 0,8÷2,1 | 0,5÷2 3) | 0,1 | СО-211.01 (Fe) 4) | СО-211.10 (SS-FM) СО-211.11 (Fe) СОП-НО-037 СОП-НО-038 СОП-НО-038 (ТПС) |
| ПФ-Г2-14-Fe | ||||||||
| ПФ-ОН-38-Fe | 38 | 70 кГц | 0÷1,5 | 1,5÷4 | 0,5÷5 3) | 0,2 | СО-212.01 (Fe) | СО-212.10 (SS-FM) СО-212.11 (Fe) |
| Алюминиевые и другие сплавы σ = 8 ÷ 27 МСм/м | ||||||||
| ПФ-ОН-38-Al | 38 | 25 кГц | 0÷1,5 | 1,5÷4 | 0,5÷5 3) | 0,5 | СО-212.02 (Al) | |
______________________
* образец, на котором производится поверка преобразователя
A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора
1) – наличие кнопки «НОЛЬ» на корпусе преобразователя
2) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм
3) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм
4) – допускается использовать образец СО-212.01 (Fe)
| Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF: | ||
|---|---|---|
| ПX Тип преобразователя |
ПФ | преобразователь фазовый абсолютный |
| ПА | преобразователь амплитудный абсолютный | |
| ПАД | преобразователь амплитудный дифференциальный | |
| YY Назначение преобразователя |
ОН | общего назначения |
| Г1 | Г-образный с удлиненной трубкой | |
| Г2 | миниатюрный, Г-образный, с тонкой легко гнущейся трубкой | |
| ГТ | «глубокие трещины» (для обнаружения подповерхностных дефектов) | |
| Г2ГТ | миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов | |
| С1, С2, С3 | специализированные преобразователи, вариант 1, 2 и 3 | |
| ПР | проходной | |
| ТЛ | «турбинные лопатки» (для обнаружения трещин на кромках лопаток) | |
| Р1, Р2, Р3 | для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3 | |
| ПС | «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин) | |
| ZZ Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта) |
Э | чувствительный элемент экранированный |
| FF Вариант исполнения преобразователя в серии |
Fe | ферромагнитные стали и чугуны |
| Al | алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м | |
| Ti | титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м | |
| Cu | медные сплавы σ = 45 ÷ 59 МСм/м | |

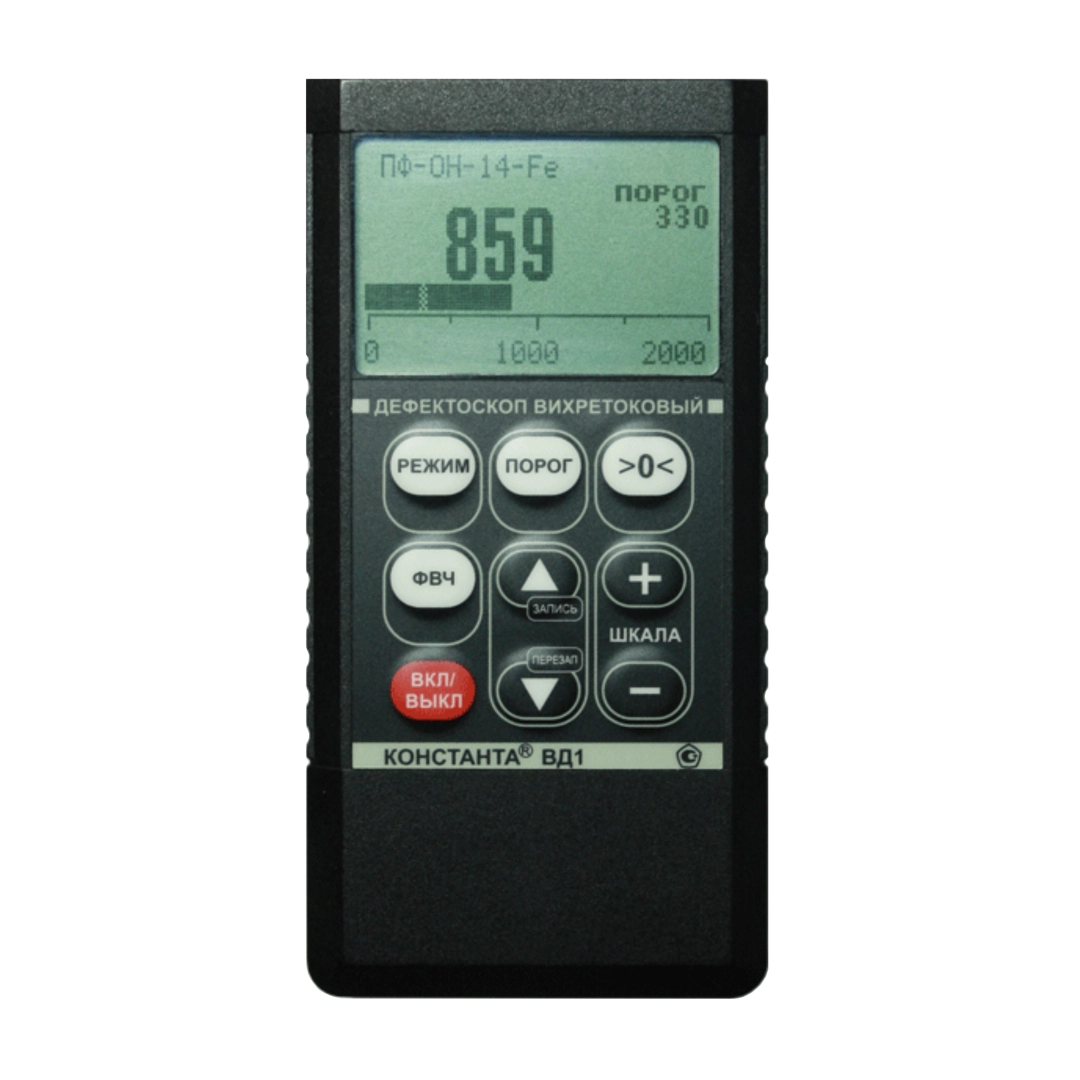

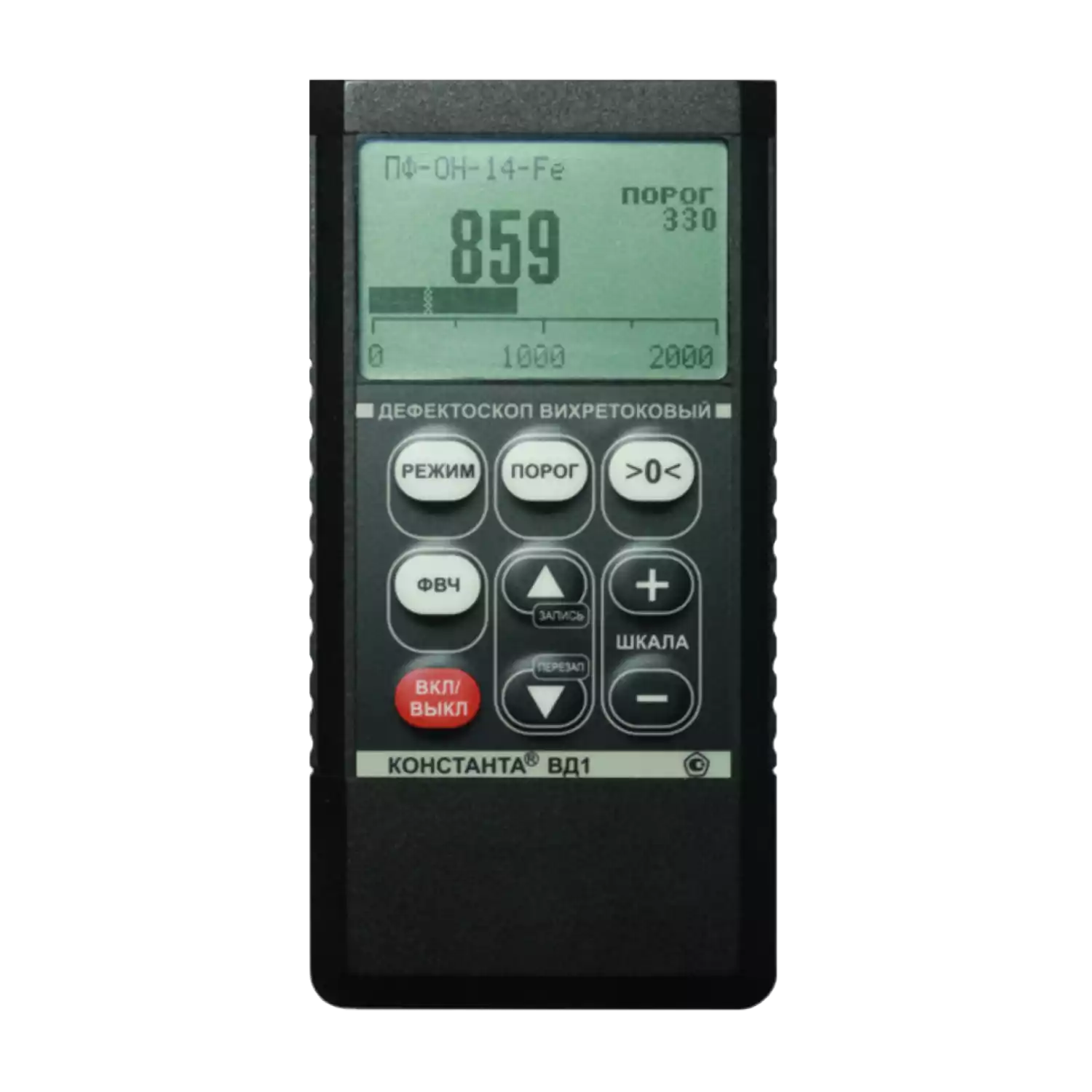

Вихретоковый дефектоскоп «Константа ВД1» – это надежный и высокоточный прибор, предназначенный для неразрушающего контроля изделий из металлов, сплавов и композиционных материалов (композиты). Устройство разработано для выявления различных дефектов в материалах, таких как трещины, расслоения и коррозионное растрескивание под напряжением, что делает его незаменимым инструментом в авиации, машиностроении, энергетике, судостроении, транспорте и металлургии, и других отраслях промышленности.
Область применения дефектоскопа определяется вихретоковым преобразователем.
Вихретоковые преобразователи — это устройства, используемые для неразрушающего контроля электропроводящих материалов и изделий из них. Принцип действия вихретокового преобразователя заключается в возбуждении вихревых токов в объекте контроля с помощью электромагнитного поля. Изменения параметров этих токов позволяют выявлять дефекты, измерять толщину покрытий или проводимость материалов. Также возможен контроль сварной конструкции на наличие трещин и нарушений сплошности.
Все стандартные вихретоковые преобразователи для дефектоскопа «Константа ВД1» являются активными и позволяют не только обнаруживать поверхностные и подповерхностные дефекты, но и измерять их глубину.
