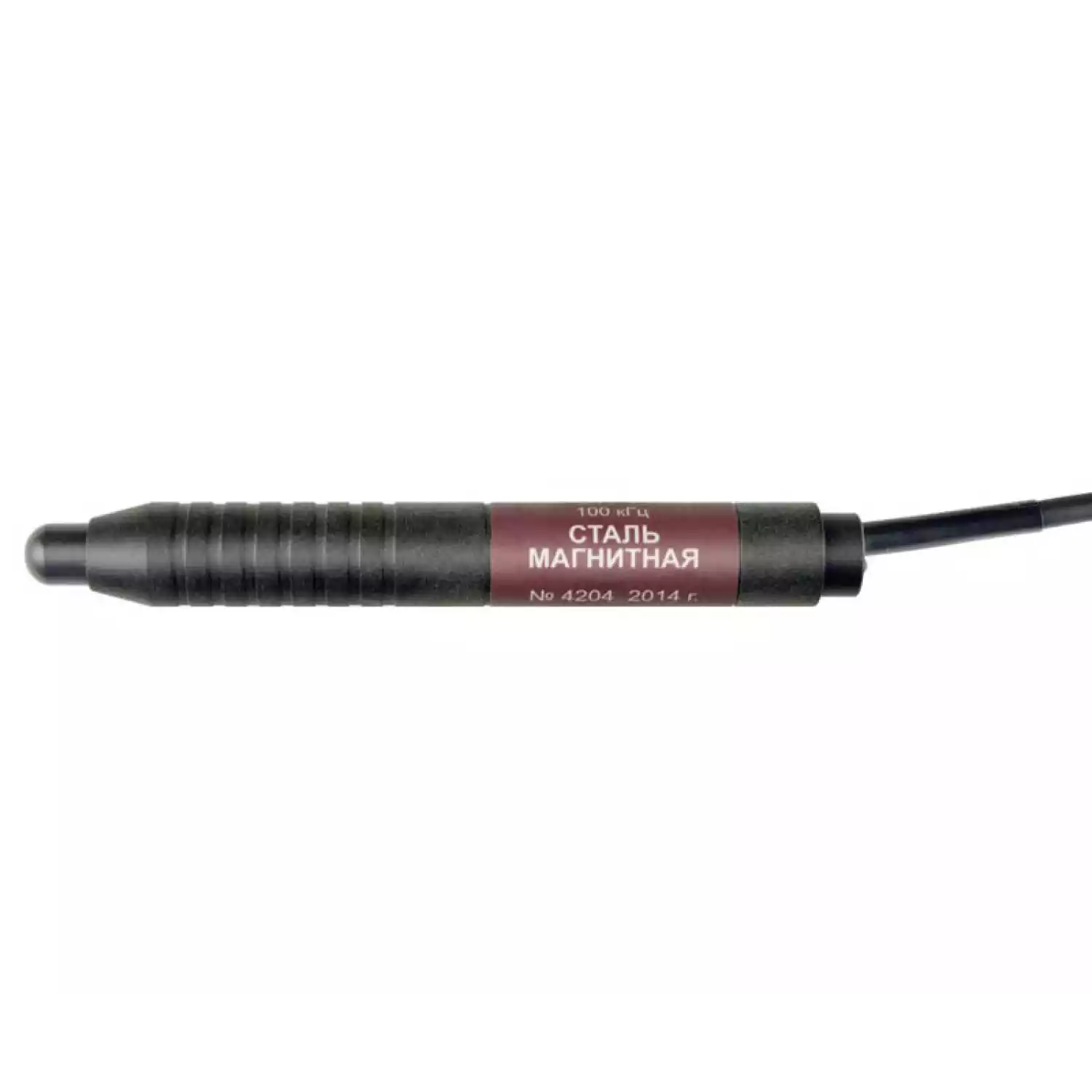

Стандартный преобразователь ПФ-ОН-14-Fe

Под заказ
Артикул: 760416
Константа
Преобразователи карандашного типа, применяются для обнаружения поверхностных трещин в деталях с большой шероховатостью поверхности, с грубой токарной или фрезерной обработкой, в корродированных деталях, отливках.
Под заказ
19 942
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Стандартный преобразователь ПФ-ОН-14-Fe

Описание:

Преобразователи карандашного типа, применяются для обнаружения поверхностных трещин в деталях с большой шероховатостью поверхности, с грубой токарной или фрезерной обработкой, в корродированных деталях, отливках.

Чувствительный элемент закреплен в корпусе преобразователя. Светодиод световой сигнализации расположен на тыльной части преобразователя.

Технические характеристики:

Тип
Материал контролируемых изделий Диаметр зоны контроля, мм Частота тока возбуждения Диапазон отстройки от зазора, мм Диапазон измерения глубины трещины, мм Порог
чувстви- тельности, трещина глубиной, мм
Контрольные образцы
А В Основной*

Дополнительные
ПФ-ОН-14-Fe Стали ферромагнитные 14 100 кГц 0÷0,8 0,8÷2,1 0,5÷23) 0,1 СО-211.01 (Fe)4) СО-211.10 (SS-FM),
СО-211.11(Fe),
СОП-НО-037,
СОП-НО-038,
СОП-НО-038 (ТПС)



* Образец, на котором производится поверка преобразователя.
A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.
3) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм.
4) – допускается использовать образец СО-212.01 (Fe).

Комплект поставки:

  • преобразователь;
  • паспорт;
  • упаковка;
  • запасной защитный колпачок — 4 шт.
