В наличии
Артикул: 752516

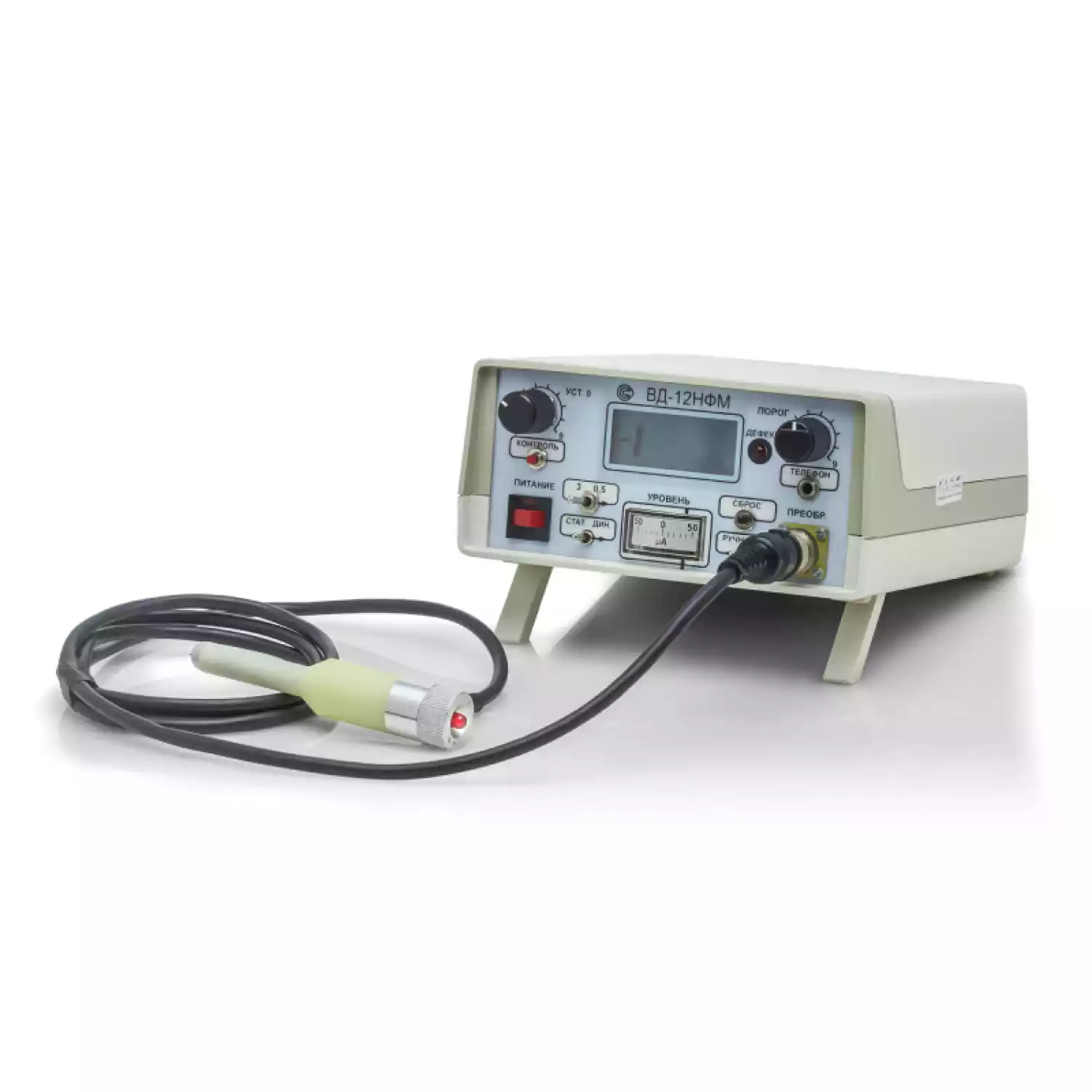

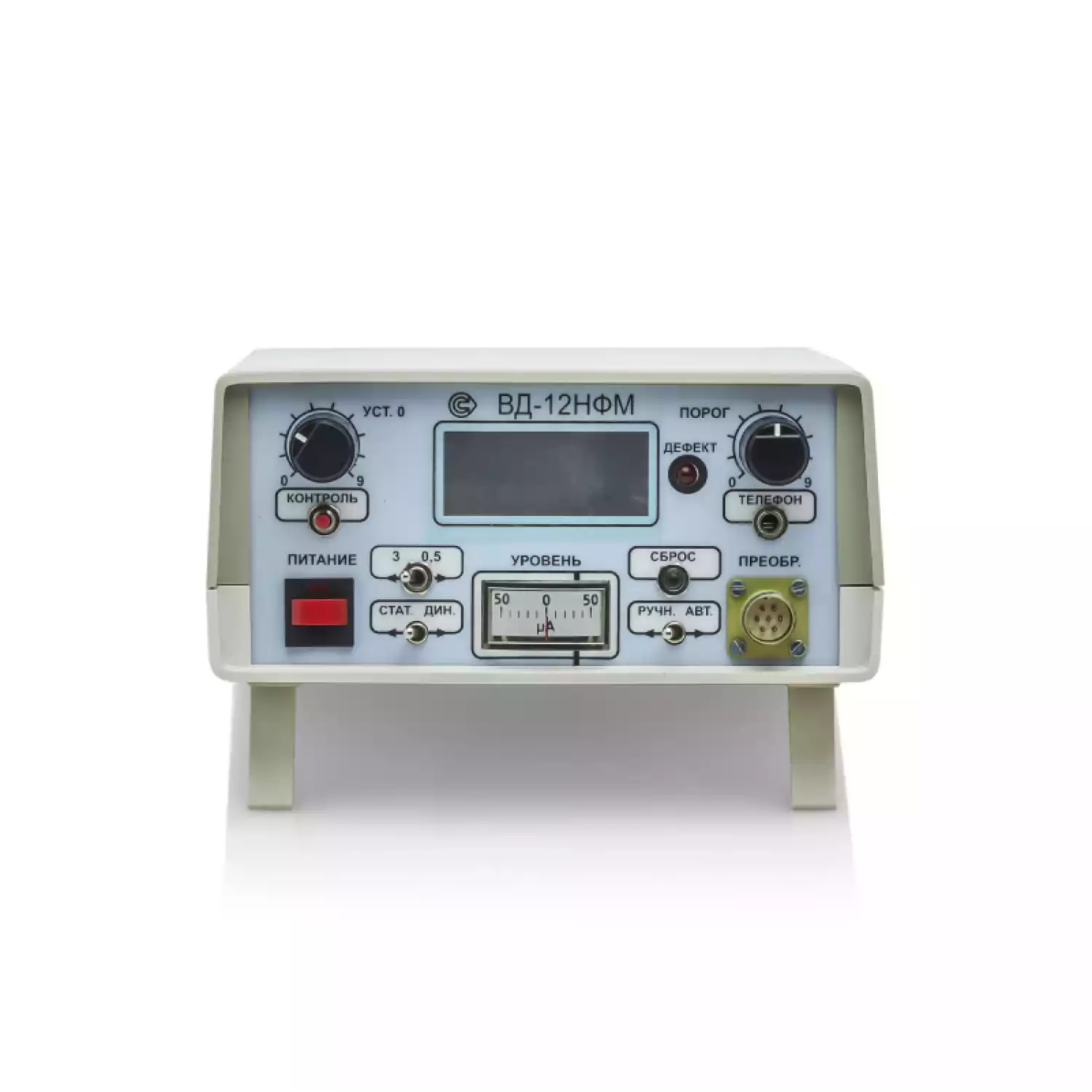

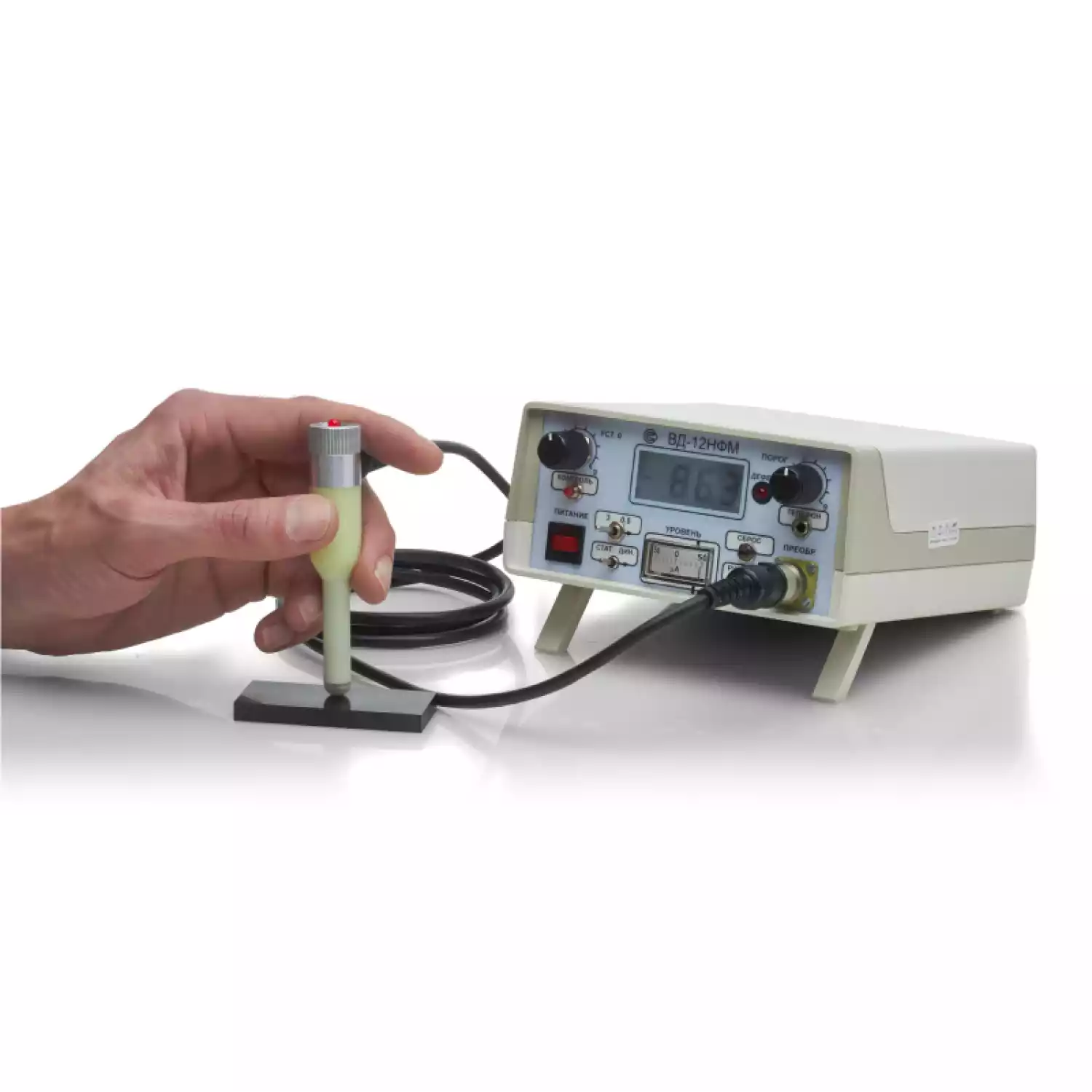

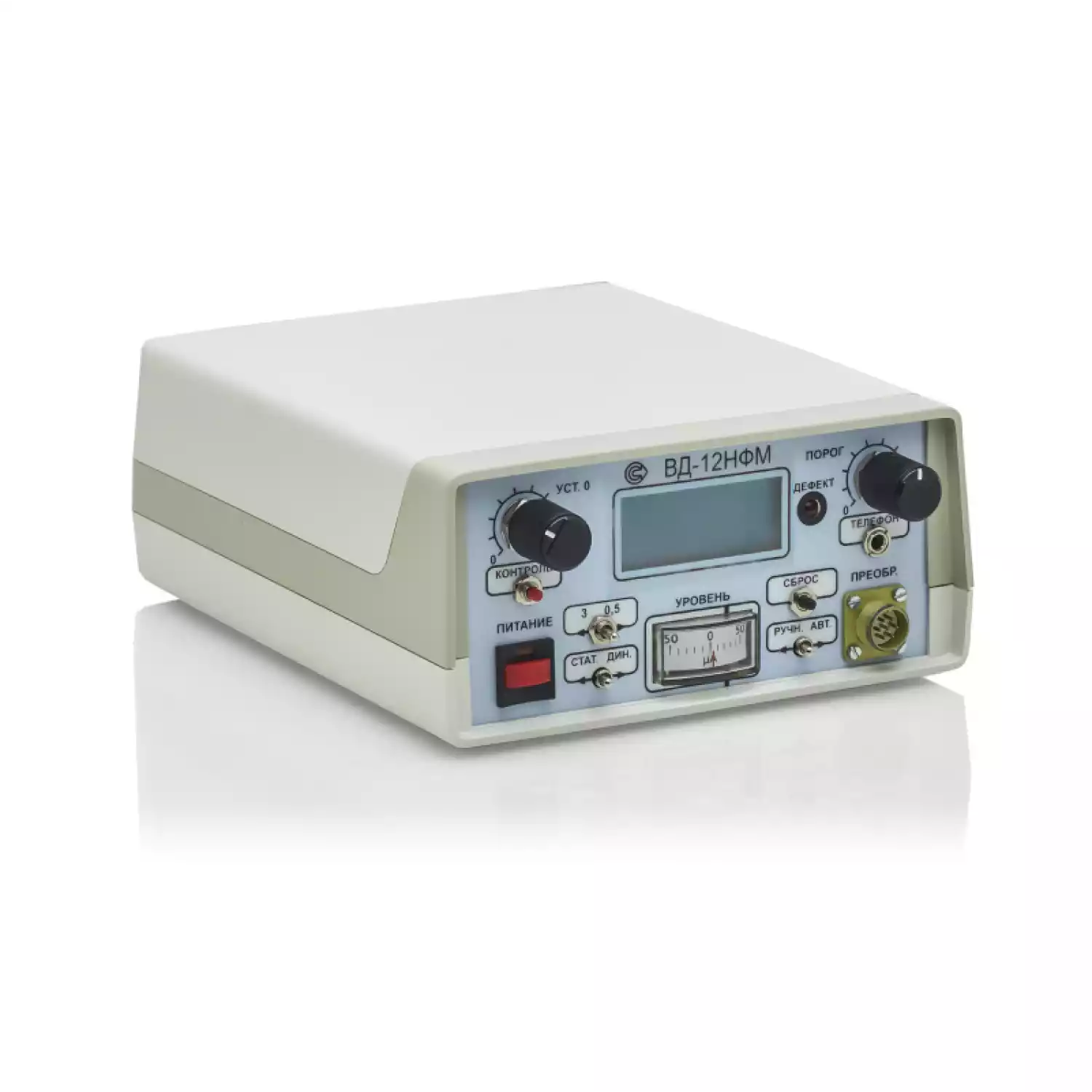

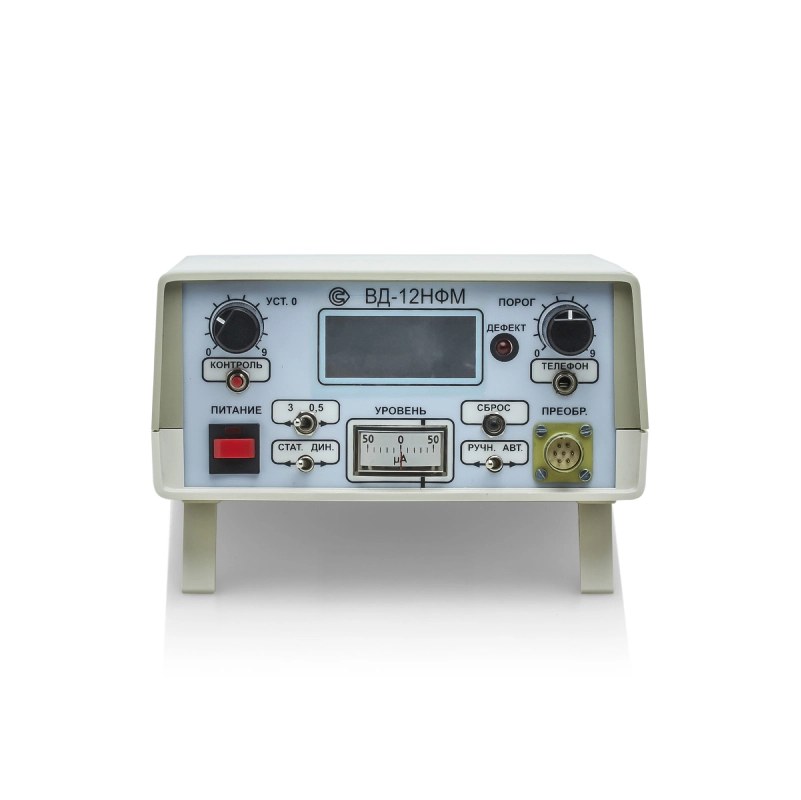

Вихретоковый дефектоскоп ВД-12НФМ - НИИИН МНПО Спектр

ВД-12НФМ вихретоковый дефектоскоп для обнаружения поверхностных трещин в деталях из ферромагнитных материалов с грубой плоской и криволинейной поверхностью, а также для контроля изделий из алюминиевых и латунных сплавов.
Цена по запросу

Описание Вихретоковый дефектоскоп ВД-12НФМ

Тип оборудования: дефектоскоп вихретоковый

Производитель дефектоскопов: Россия

Серия: ВД-12

Модель: ВД-12НФМ

Описание: вихретоковый прибор для поиска поверхностных трещин в изделиях из магнитных сталей и алюминия

Гарантия на вихретоковый дефектоскоп ВД-12НФМ: 12 месяцев.

Назначение вихретокового дефектоскопа ВД-12НФМ:

Вихретоковый дефектоскоп ВД-12НФМ предназнаяен для обнаружения поверхностных трещин в деталях из ферромагнитных материалов с грубой плоской и криволинейной поверхностью, преимущественно в изделиях железнодорожного подвижного состава, как например: диски вагонных колес, корпус автосцепки, боковые рамы, надрессорные балки и др.

Дефектоскоп применяется в различных отраслях промышленности и может быть использован для контроля изделий из алюминиевых и латунных сплавов.

Вихретоковый дефектоскоп ВД-12НФМ обладает следующими особенностями:

  • Контроль необработанных литых деталей с шероховатостью поверхности Rz320
  • Простота и надежность в эксплуатации
  • Световая и звуковая сигнализации при обнаружении дефекта
  • Метрологическое обеспечение по стандартному образцу
  • Оценка степени опасности (глубины) дефекта

Технические характеристики ВД-12НФМ:

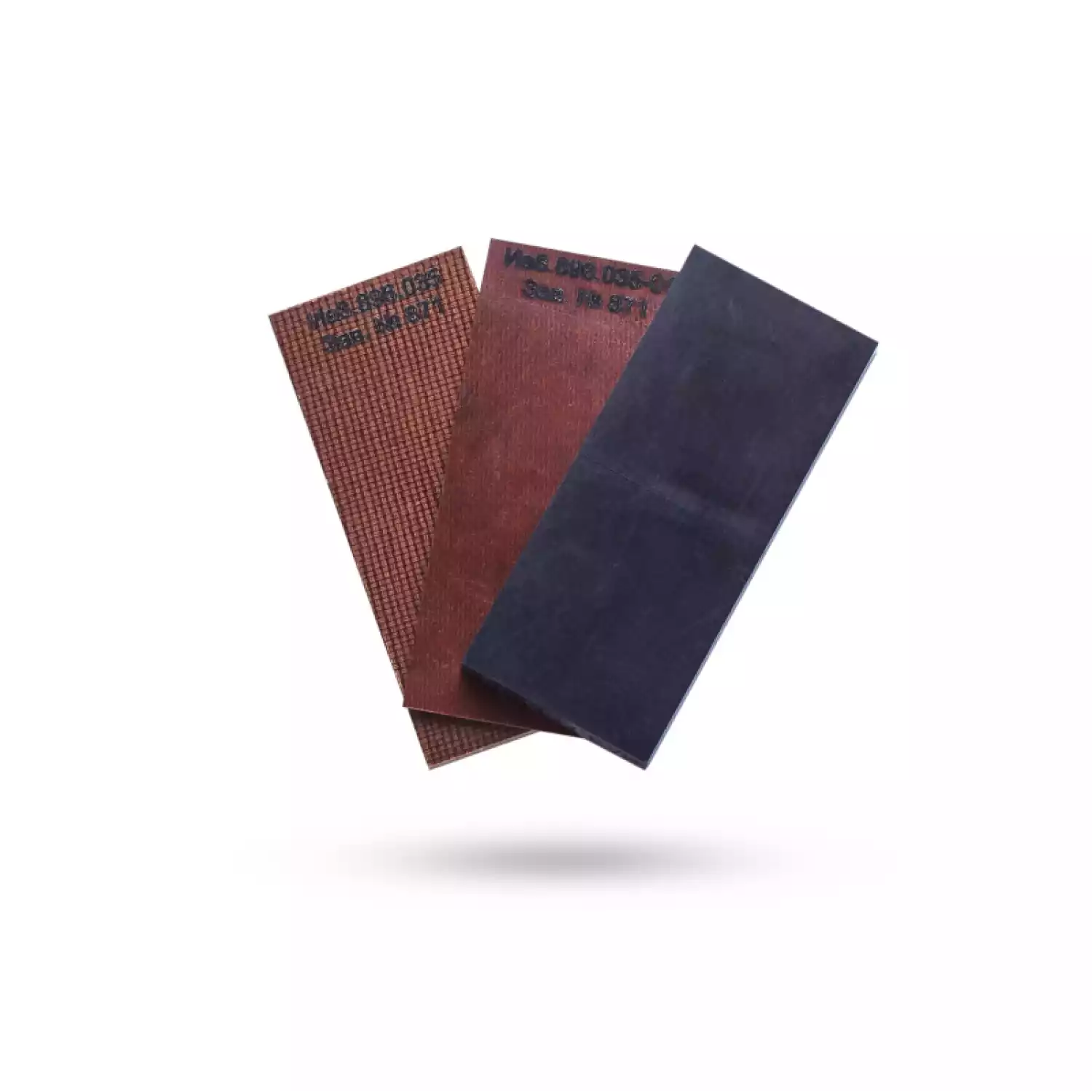

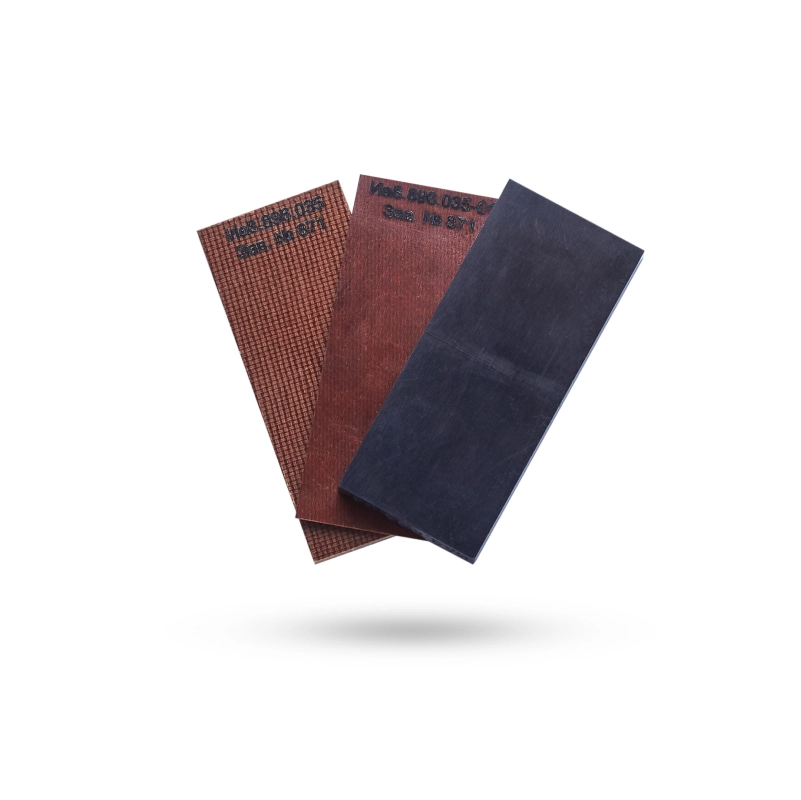

Порог чувствительности дефектоскопа на стандартном образце (образце-имитаторе):

Материал образца Порог чувствительности, мм
Ферромагнитный При шероховатости поверхности не более Rа 1,25 Rz 320
Глубина ИД 0,5±0,05 3,0±0,1
Ширина ИД 0,05...0,15 0,1...0,3
Немагнитный При шероховатости поверхности, не более Ra 1,25 Rz 160
Глубина ИД 0,5±0,05 1,5±0,1
Ширина ИД 0,05...0,15 0,05...0,15



Выявление дефектов обеспечивается при радиусе положительной кривизны контролируемой поверхности не менее 10 мм, угле отклонения преобразователя от нормали к контролируемой поверхности 30° и на расстоянии от края изделия не менее, мм:

для преобразователя Иа5.125.002 — 4
для преобразователя Иа5.125.006 — 1
для преобразователя Иа5.125.006-01 — 1



Максимальный рабочий зазор между преобразователем и изделием (за счет неметаллических покрытий), при котором обеспечивается отстройка дефектоскопа от данного параметра, не более:

Материал изделия Максимальный рабочий зазор, мм для преобразователя
  Иа5.125.006-тип 1 Иа5.125.002-тип 2 Иа5.125.006-01-тип 3*
Ферромагнитный 0,5 3
Немагнитный 0,2



* изготавливается по отдельному заказу

Электропитание:
автономное от 4 аккумуляторов типа АА
от сети 220В 50Гц (изготавл.по отдельному заказу)
Продолжительность непрерывной работы, ч., не менее 8
Диапазон рабочих температур, °С от -10 до +40
Относительная важность при температуре +25°С, % 80
Габаритные размеры, мм:
электронного блока (Д х Ш х Г)
преобразователя (диаметр х длина)

190х140х70
20х100
Вес, кг 0,9

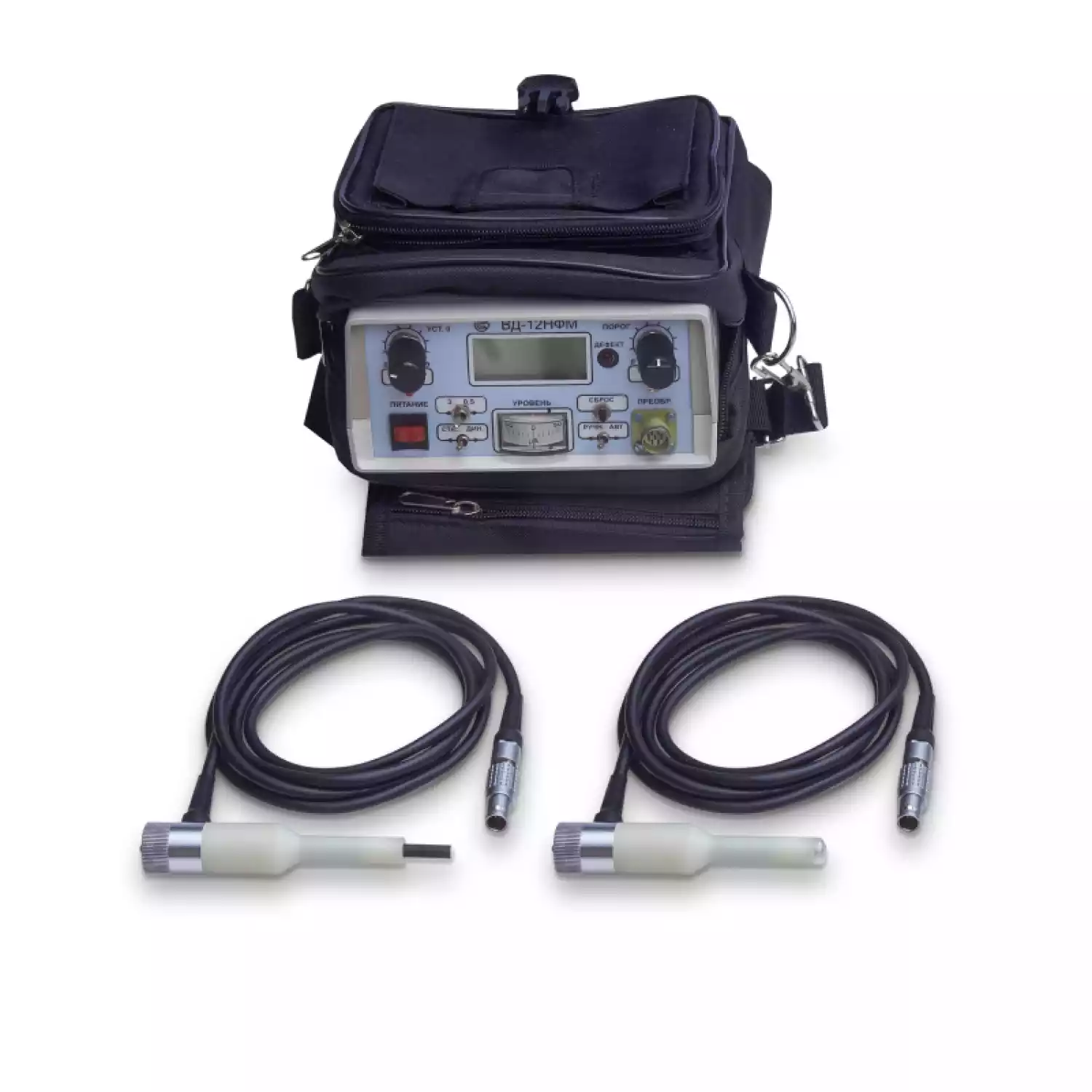

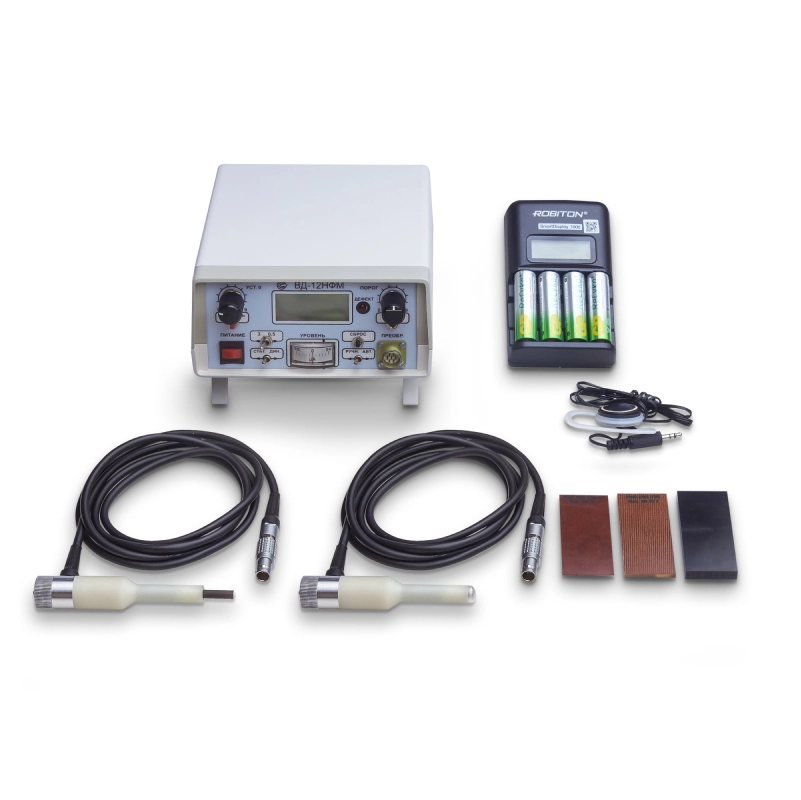

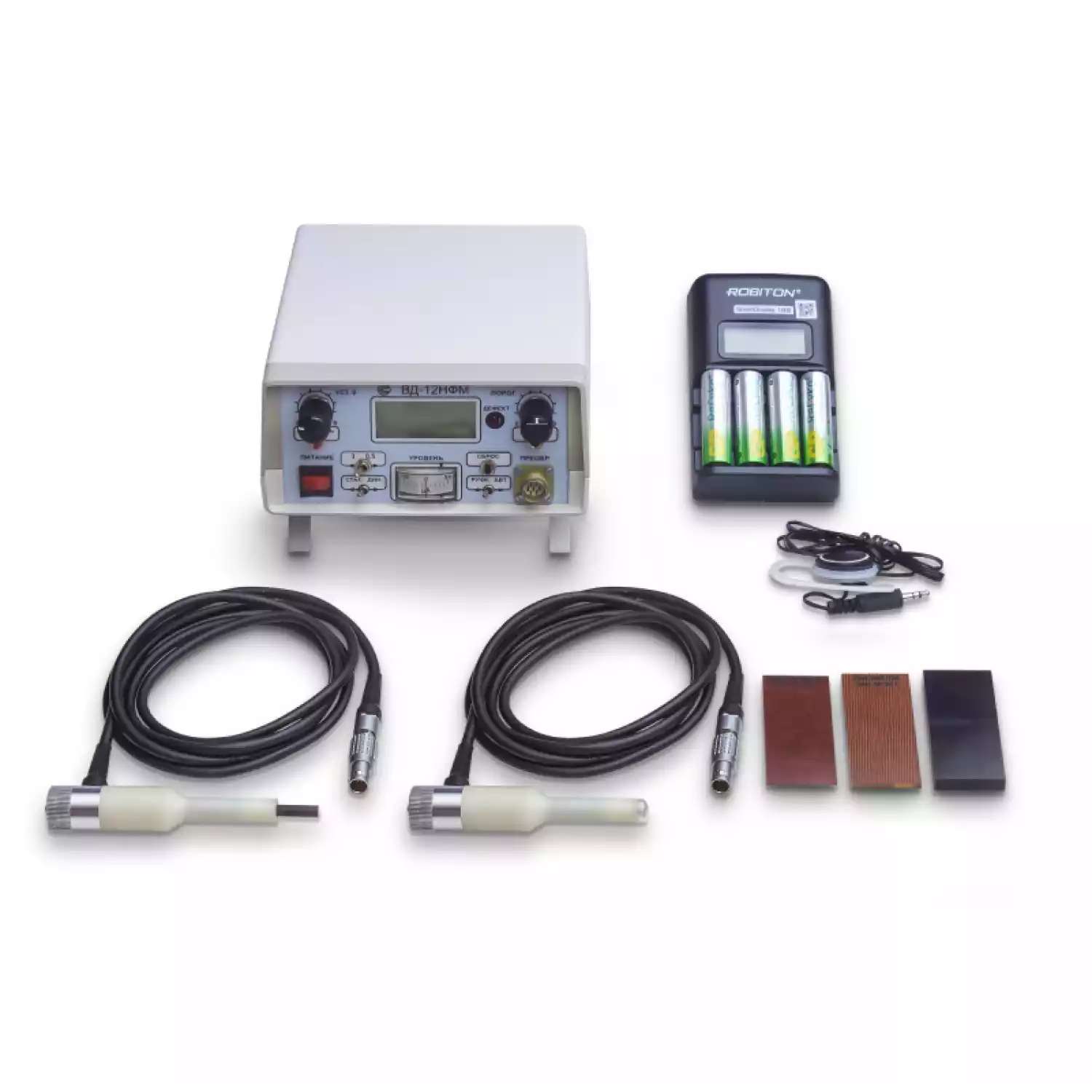

Комплект поставки дефектоскопа ВД-12НФМ:

  • Блок электронный ВД-12НФП

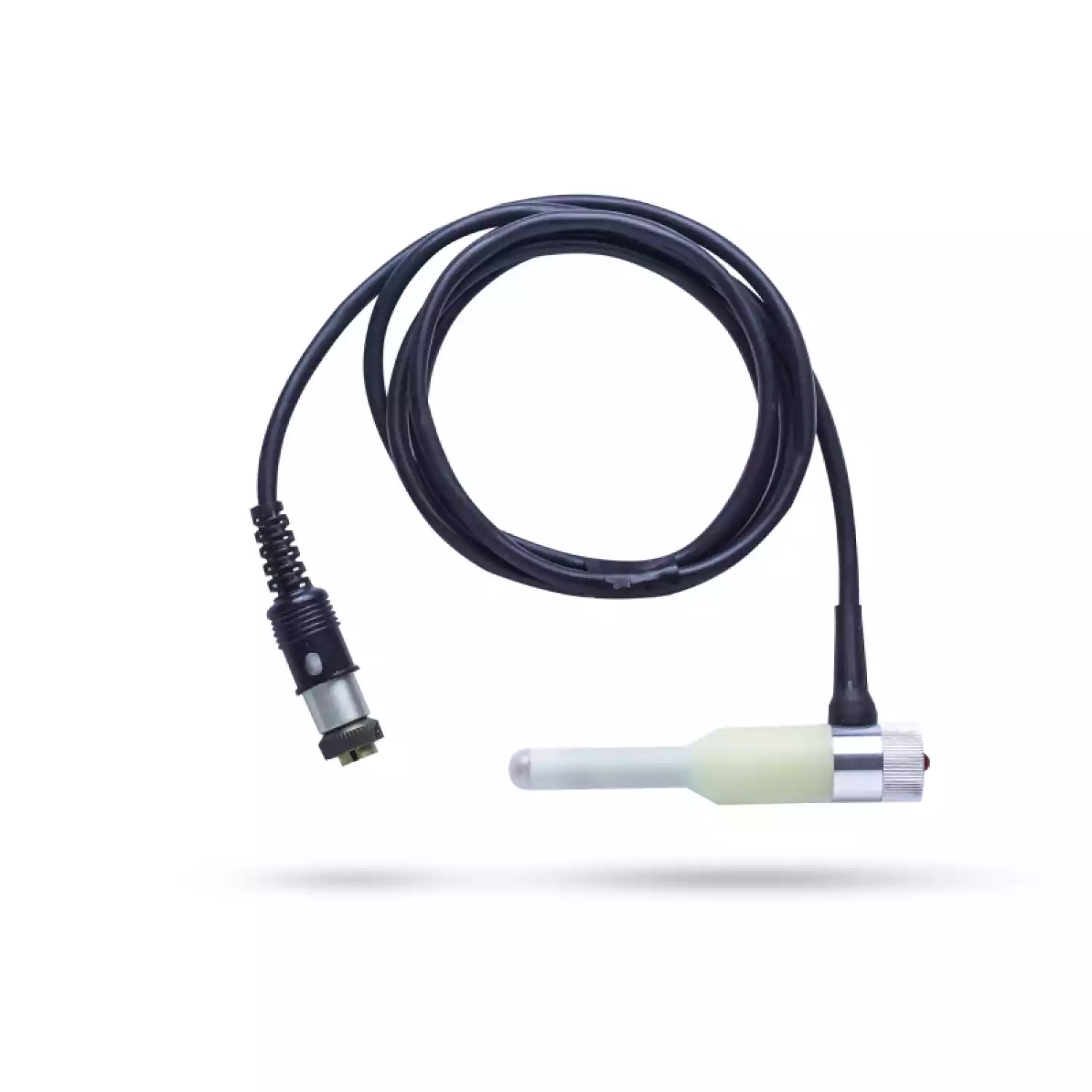

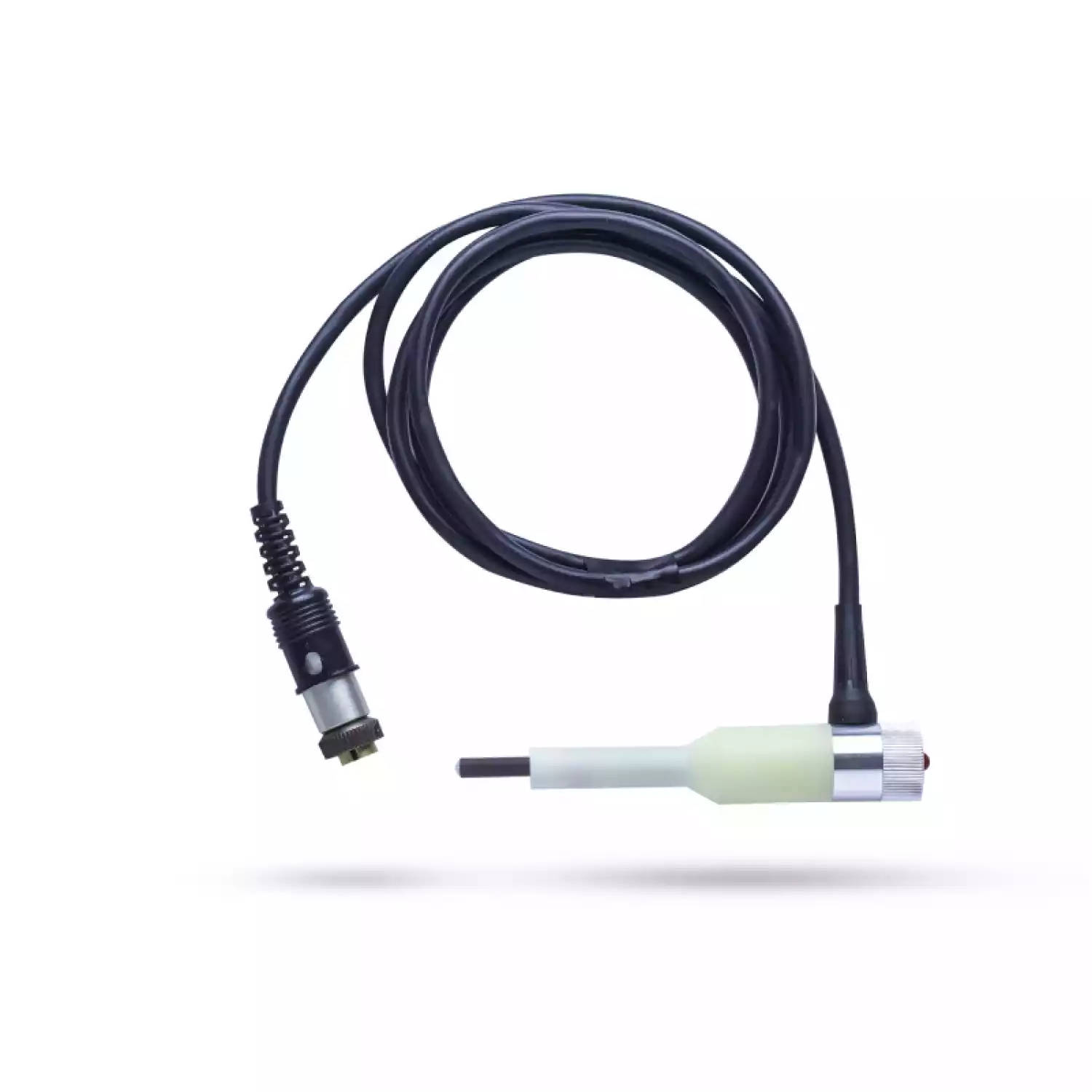

  • Преобразователь тип 1
  • Преобразователь тип 2
  • Аккумуляторы типа АА
  • Зарядное устройство
  • Телефон малогабаритный
  • Ключ специальный
  • Сумка-чехол

*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
