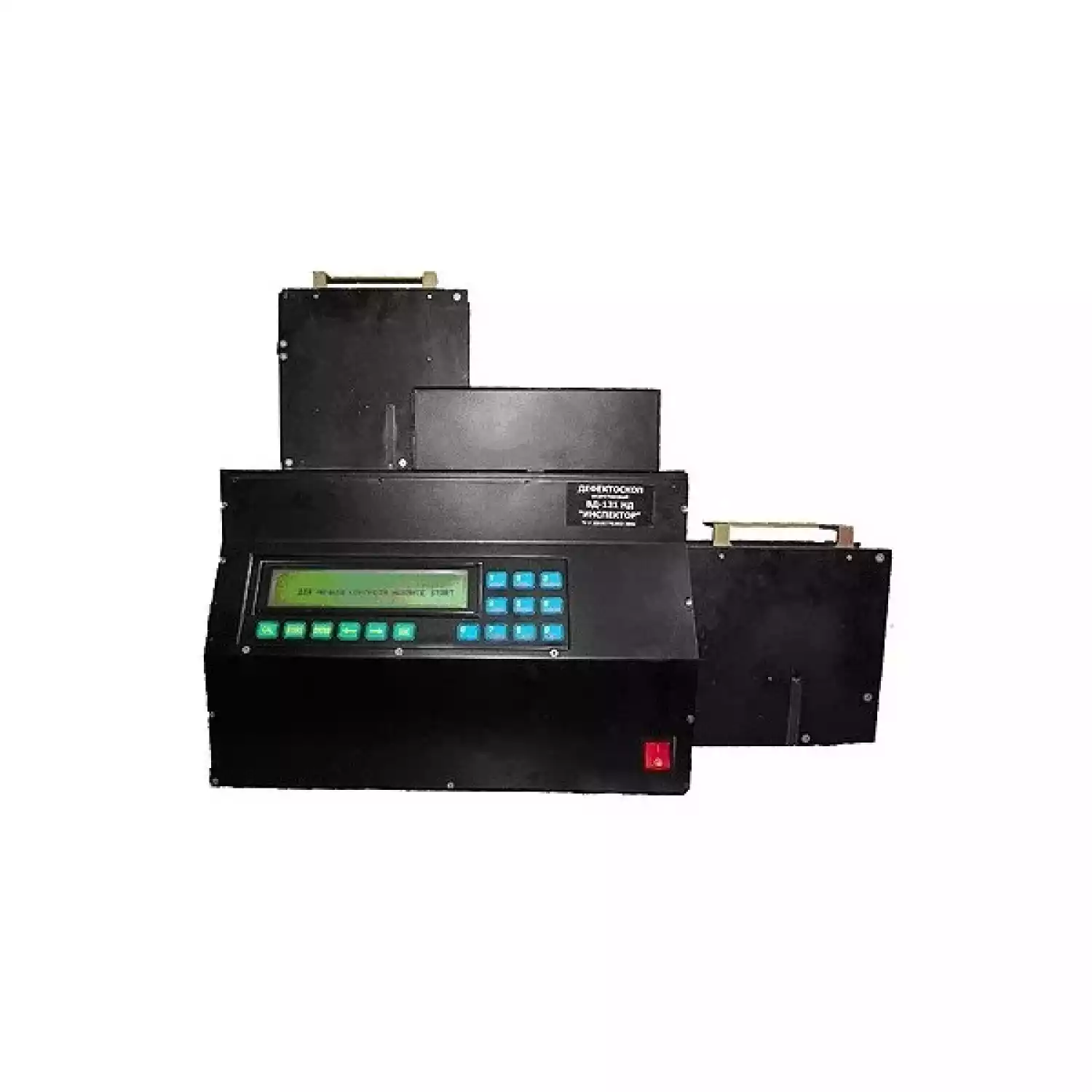

Вихретоковый дефектоскоп ВД-131 НД

Назначение ВД-131 НД

Cпециализированный вихретоковый дефектоскоп ВД-131 НД предназначен для выявления поверхностных дефектов в стальных цилиндрических роликах диаметром ø 32 мм и длиной 52 мм из состава подшипников качения, используемых в буксовых узлах грузовых и пассажирских железнодорожных вагонов, а также для контроля иных фигур вращения таких как: шаровые и поршневые пальцы, гильзы, цилиндры, поршневые штоки, патронные корпуса и т.д. (при дополнительной модернизации сканирующей системы дефектоскопа по требованию Заказчика).

Дефектоскоп может применяться для проведения неразрушающего контроля цилиндрических роликов на территории завода изготовителя, вагоностроительных и вагоноремонтных предприятиях.

По функциональному назначению дефектоскоп относится к группе специализированных вихретоковых дефектоскопов, по конструктивному исполнению – к стационарным, по степени участия оператора в процессе контроля – к автоматическим.

Преимущества и отличительные особенности дефектоскопа:

• контроль торцевых поверхностей роликов;
• контроль боковой цилиндрической поверхности ролика;
• выявление дефектов глубиной от 0,1 мм с раскрытием от 2 мкм;
• наличие размагничивающего устройства;
• высокая производительность контроля (не менее 120 роликов в час);
• автоматическая сортировка годных и бракованных роликов по приемным кассетам;
• небольшие габаритные размеры;
• удобство в обслуживании;
• время непрерывной работы дефектоскопа – не менее 8 ч;
• формирование электронных протоколов контроля и передача их на ПЭВМ;
• автоматическую сортировку годных и бракованных роликов по отдельным изоляторам;
• наличие комплекта мер для контроля работоспособности КМ-131;
• внесено в реестр средств измерений РФ и РЖД.

Технические характеристики вихретокового дефектоскопа ВД-131 НД

Функциональные возможности вихретокового дефектоскопа ВД-131 НД

Дефектоскоп обеспечивает следующие функциональные возможности:

• отображение на экране дефектоскопа служебной информации, количества годных роликов, количества бракованных роликов, уровня разбраковки в процентах, номера контролируемого комплекта подшипника, а также количества проконтролированных комплектов;
• отображение на экране дефектоскопа количества проверенных комплектов подшипников, информация о которых может храниться в памяти дефектоскопа;
• режим связи с персональным компьютером (ПК) (для ввода в ПК информации из памяти дефектоскопа и возможности распечатки этой информации на принтере).

Сервисные функции прибора:

• дефектоскоп ВД-131 НД состоит из электронного блока (в составе электромеханического блока, сетевого блока питания и электронных узлов), вихретоковых преобразователей – одного осевого и двух торцевых, приемно-подающих кассет для роликов на 15 шт., кассеты-изолятора для бракованных роликов;
• количество вихретоковых каналов прозвучивания − 3;
• частота возбуждения вихревых токов дефектоскопа − 130 кГц;
• зоны поверхности роликов, наличие дефектов в которых контролируется:
  • торцевая зона – контроль ведется двумя неподвижными преобразователями;
  • осевая зона – контроль образующей ведется одним преобразователем, который перемещается вдоль оси ролика, формируя образом спиралевидную развертку.
• благодаря уникальной конструкции применяемых мультидиференциальных вихретоковых преобразователей уверенно выявляются трещины любой ориентации, поры, электроожоги и другие дефекты;
• механизм подпружинивания позволяет добиться неизменного зазора между осевым преобразователем и роликом на позиции контроля;
• размагничивающее устройство позволяет убрать остаточную намагниченность контролируемого ролика, предотвратить вероятность налипания мелких металлических частиц на поверхности ролика и их дальнейшего попадания в подшипник;

Конструкция электромеханического блока	Размагничивающее устройство	Внешний вид осевого ВТП	Забракованный ролик

• сохранение информации о проконтролированных роликах в памяти дефектоскопа – 250 записей;
• дефектоскоп обеспечивает следующие функциональные возможности: отображения на экране служебной информации о количестве годных и бракованных роликов, уровне разбраковки в процентах, номере комплекта и подшипника, количестве проконтролированных комплектов;
• встроенные часы и календарь;
• время установления рабочего режима дефектоскопа – не более 7 мин.

Программа просмотра результатов контроля

Программное обеспечение

Дефектоскоп в комплекте с программным обеспечением «Rolik», обеспечивает режим связи с персональным компьютером  для ввода в ПК информации из памяти дефектоскопа (результатов контроля, рабочих настроек) и возможности распечатки этой информации на принтере с созданием отчета..

Основными преимуществами использования программы являются:

• интуитивно понятный интерфейс;
• возможность создания и хранения электронных отчетов;
• выдача данных по обнаруженному дефекту.

Сформированный электронный отчет содержит все основные данные:

• информацию об организации, подразделении НК и дефектоскописте, проводившем контроль;
• уровень брака;
• количество проконтролированных роликов;
• количество годных роликов;
• количество забракованных роликов;
• дата проведения контроля.

Возможно создание других форм отчетов по согласованию с Заказчиком.
