Стандартный преобразователь ПФ-Г1-4-Al

Под заказ
Артикул: 761116
Константа
Г-образные преобразователи для обнаружения поверхностных трещин малой протяженности.
Под заказ
23 246
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС

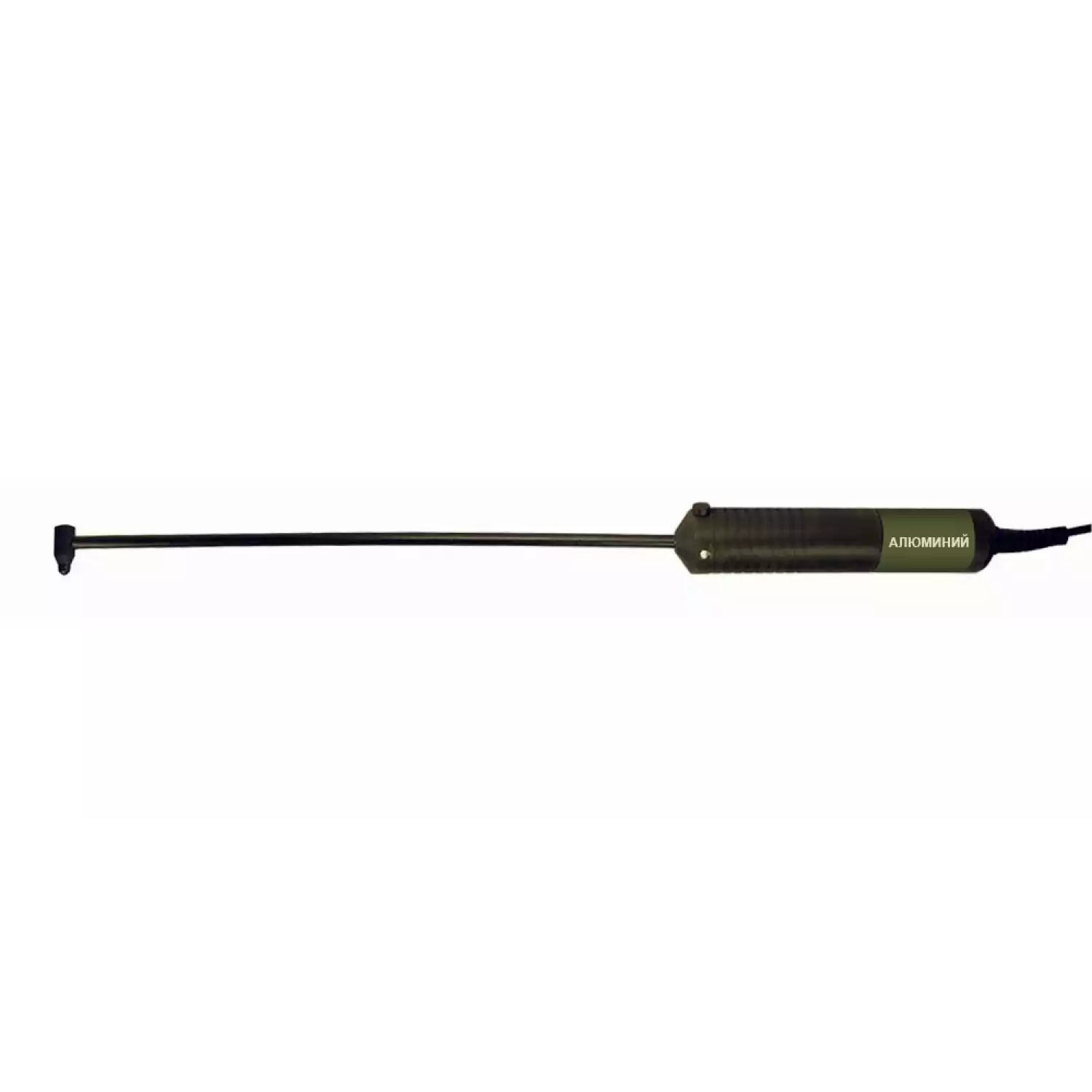

Стандартный преобразователь ПФ-Г1-4-Al

Описание:

Г-образные преобразователи для обнаружения поверхностных трещин малой протяженности.

Чувствительный элемент закреплен на длинной (250 мм) трубке. Это позволяет производить контроль труднодоступных участков, деталей механизмов. Трубка (диаметр 4 мм) допускает однократное изгибание.

Технические характеристики:

Тип Материал контролируемых изделий Диаметр зоны контроля, мм Частота тока возбуждения Диапазон отстройки от зазора, мм  Диапазон измерения глубины трещины, мм Порог
чувстви- тельности, трещина глубиной, мм
Контрольные образцы
А В Основной* Дополнительные

ПФ-Г1-4-Al1)

Алюминиевые и другие сплавы
σ = 8÷27 МСм/м
4 700 кГц 0÷0,2 0,2÷0,4 0,2÷12) 0,05 СО-210.02 (Al) СО-210.04 (Brass),
СО-210.05 (Al-Hc),
ОСО-ВД-В1 (Al),
ОСО-ВД-В4,
ОСО-ВД-В5



* Образец, на котором производится поверка преобразователя.
A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.
1) – наличие кнопки «НОЛЬ» на корпусе преобразователя.
2) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм.

Комплект поставки:

  • преобразователь;
  • паспорт;
  • упаковка;
  • запасной защитный колпачок — 4 шт.
