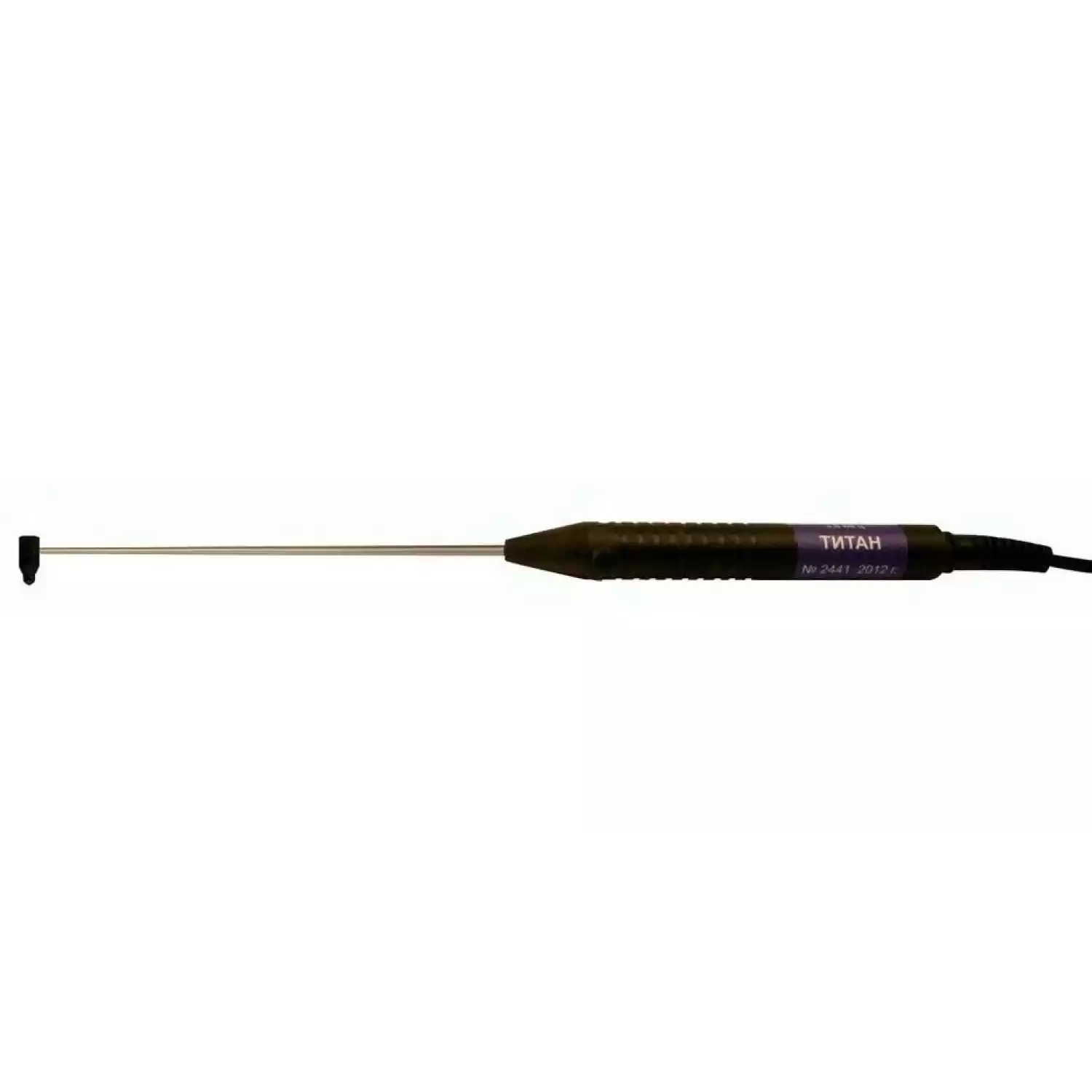

Стандартный преобразователь ПФ-Г2-4-Ti

Под заказ
Артикул: 761416
Константа
Миниатюрные Г-образные преобразователи для обнаружения поверхностных трещин малой протяженности.
Под заказ
23 246
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Стандартный преобразователь ПФ-Г2-4-Ti

Описание:

Миниатюрные Г-образные преобразователи для обнаружения поверхностных трещин малой протяженности.

Чувствительный элемент закреплен на тонкой (диаметр 3 мм) медной трубке длинной 120 мм, допускающей многократное изгибание. Это позволяет производить контроль деталей внутри механизмов с ограниченным доступом.

Технические характеристики:

Тип Материал контролируемых изделий Диаметр зоны контроля, мм Частота тока возбуждения Диапазон отстройки от зазора, мм Диапазон измерения глубины трещины, мм Порог
чувстви- тельности, трещина глубиной, мм
Контрольные образцы
А В Основной* Дополнительные
ПФ-Г2-4-Ti1) Титановые сплавы, неферромагнитные стали
σ = 0,4÷2,5 МСм/м
4 3,8 МГц 0÷0,2 0,2÷0,5 0,2÷12) 0,1 СО-210.03 (Ti) СО-210.06 (Ti-Lc),
СО-210.07 (Ti-Hc),
СО-210.09(SS-NFM),
 ОСО-ВД-В2 (Ti)



* Образец, на котором производится поверка преобразователя.
A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.
1) – наличие кнопки «НОЛЬ» на корпусе преобразователя.
2) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм.

Комплект поставки:

  • преобразователь;
  • паспорт;
  • упаковка;
  • запасной защитный колпачок — 4 шт.
