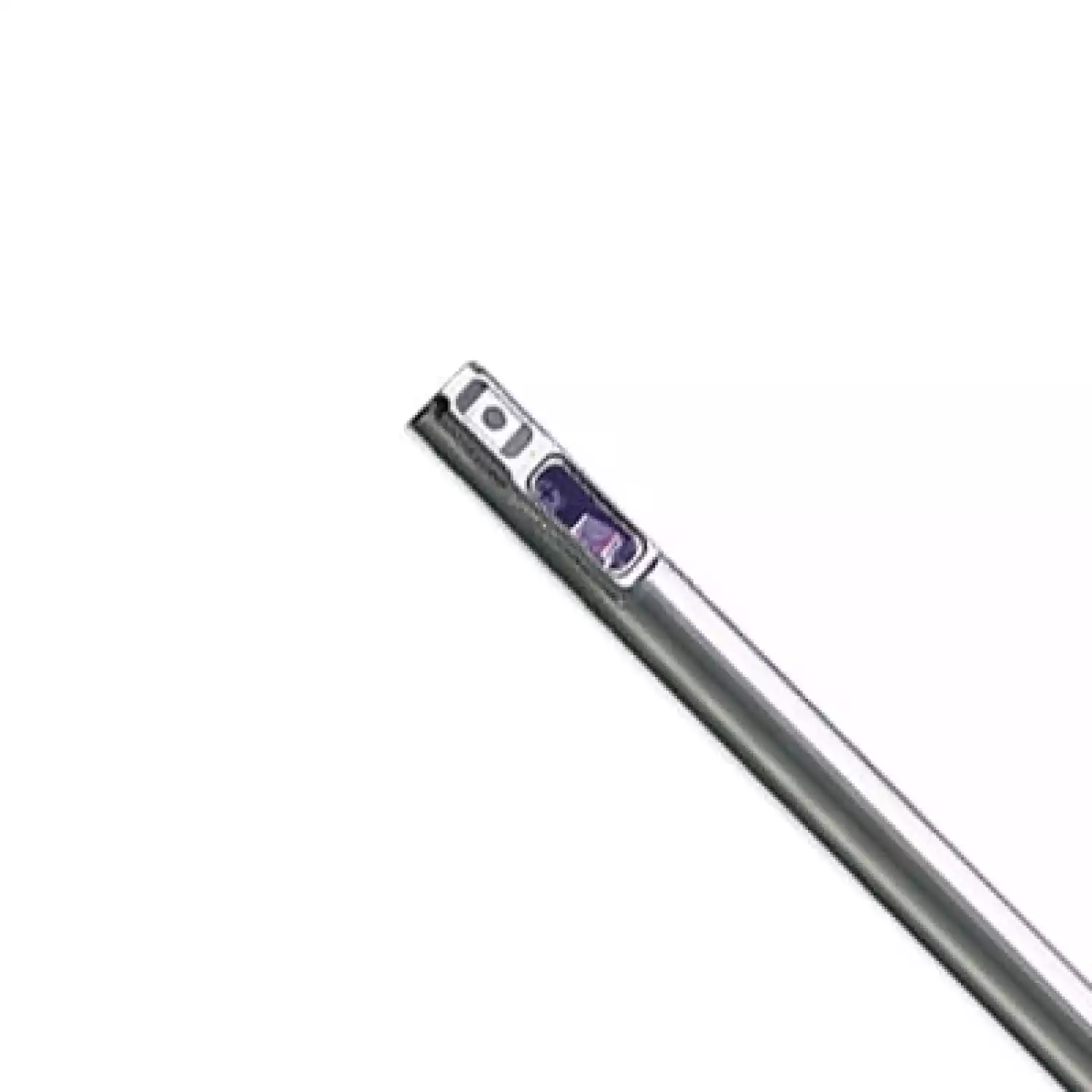

Сканирующие бороскопы с качающейся призмой Olympus

Под заказ
Артикул: 795316
OLYMPUS
Сканирующие бороскопы с качающейся призмой Olympus, когда требуется большая площадь обзора, чем при использовании обычных жестких бороскопов. Имеют фиксированное направление и поле обзора, хорошо подходят для осмотра относительно небольших поверхностей, но для всестороннего исследования большого участка потребуется целый набор различных бороскопов. В объективной части сканирующих бороскопов используется регулируемая призма, что позволяет оператору "сканировать" участок, изменяя направление обзора от 45° до 115° к оси прибора. С учетом угла поля зрения самого объектива (50°), обеспечивается обзор кругового сектора в 120°. Волокна подсветки у объектива разделены для распределения освещения по всему представленному диапазону.
Под заказ
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Сканирующие бороскопы с качающейся призмой Olympus

Тип оборудования: Бороскоп, сканирующий бороскоп

Производитель: Olympus, США

Описание: Прибор для визуального и измерительного контроля

Гарантия на сканирующие бороскопы с качающейся призмой Olympus: 12 мес.

Назначение прибора:

Сканирующие бороскопы с качающейся призмой Olympus предназначены для тех случаев, когда требуется большая площадь обзора, чем при использовании обычных жестких бороскопов. Они, имея фиксированное направление и поле обзора, хорошо подходят для осмотра относительно небольших поверхностей, но для всестороннего исследования большого участка потребуется целый набор различных бороскопов.

В объективной части сканирующих бороскопов используется регулируемая призма, что позволяет оператору "сканировать" участок, изменяя направление обзора от 45° до 115° к оси прибора. С учетом угла поля зрения самого объектива (50°), обеспечивается обзор кругового сектора в 120°. Волокна подсветки у объектива разделены для распределения освещения по всему представленному диапазону.

Все разработки компании Olympus в сфере оптических систем стандартных жестких бороскопов реализованы в сканирующих бороскопах.

Особенности сканирующих бороскопов с качающейся призмой Olympus:

Сложная оптическая система

Компания Olympus знаменита разработками в сфере оптических систем, которые нашли свое воплощение и в стандартных бороскопах. Каждый размерный класс приборов имеет свою собственную оптическую систему, специально разработанную и оптимизированную под данный диаметр. Многослойное покрытие линз используется для снижения внутреннего отражения и максимального увеличения яркости и контрастности изображения.

Устройство качающейся призмы

Направление обзора может быть настроено от 40° до 115° к оси прибора, а в сочетании с углом зрения самого объектива, обеспечивается обзор кругового сектора в 120° от 20° до 140°.

Поворот вокруг оси

Эта функция особенно удобна при закреплении бороскопа на штативе, или при работе совместно с ТВ камерой. Оператор может поворачивать рабочую часть на 370º без изменения положении тела и прикрепленных аксессуаров.

Высокопрочная оплетка рабочей части из нержавеющей стали

Обеспечивает прибору прочность, герметичность и стойкость к коррозии.

Лазерная сварка головки объектива

Лазерная сварка значительно снижает возможность отрыва головки объектива и гарантирует безопасность проводимого контроля.

Эргономичная рукоятка

Бороскопы торговой марки Olympus всегда отличал удобный и функциональный дизайн рукоятки. Серия 5 не стала исключением - все элементы расположены так, что бы обеспечить полное управление прибором одной рукой.

Цветовой код модели на окулярном кольце

Серийный номер и модель прибора выгравирована на кольце окуляра. Для обозначения различных направлений обзора бороскопа используется цветовая маркировка.

Оптимальное соотношение светосилы линз и волокна подсветки

Большие линзы обеспечивают получение ярких, четких изображений при превосходном освещении, но общая светосила бороскопа определяется и мощностью канала подсветки. В Серии 5 достигнуто оптимальное соотношение светосилы линз и волокна подсветки для максимальной яркости изображений.

Технические характеристики сканирующих бороскопов с качающейся призмой Olympus:

Модель

Наружный диаметр рабочей части

Длина рабочей части

Направление обзора (к оси прибора)

Угол поля зрения °

Глубина резкости, мм

R060-023-045SW115-50

φ6.1 мм

23 см

45 от 115°

50°

от 5 до ∞

R060-031-045SW115-50

31 см

R060-046-045SW115-50

46 см

R060-061-045SW115-50

61 см

R060-077-045SW115-50

77 см

R080-023-045SW115-50

φ8.1 мм

23 см

R080-024-045SW115-20

24 см

20°

от 30 до ∞

R080-033-045SW115-50

33 см

50°

от 5 до ∞

R080-043-045SW115-50

43 см

R080-044-045SW115-20

44 см

20°

от 30 до ∞

R080-053-045SW115-50

53 см

50°

от 5 до ∞

R080-063-045SW115-50

63 см

R080-064-045SW115-20

64 см

20°

от 30 до ∞

R080-083-045SW115-50

83 см

50°

от 5 до ∞

R080-103-045SW115-50

103 см

Условия эксплуатации

Диапазон рабочих температур

Рабочая часть (зонд)

На воздухе: от -20 до 150

Под водой: от 10 до 30

Блок управления

На воздухе: от -20 до 50

Рабочее атмосферное давление

Рабочая часть (зонд)

На воздухе: от 700 до 1700 гПа

Под водой: до 1700 гПа

Блок управления

На воздухе: от 710 до 1060 гПа

Устойчивость к жидким средам

Выдерживает воздействие машинных масел, светлых нефтепродуктов или 5% солевых растворов.

Водонепроницаемость

Рабочая часть (зонд)

Может эксплуатаироваться под водой

Блок управления

Защита от брызг.



*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
