Применение инструмента особенно необходимо на тех производствах, где от качества измерения глубин высокоточных заготовок зависит работа сложных устройств. В таких случаях необходимо точное измерение всех параметров заготовок: определение глубины всевозможных углублений, канавок и пазов. Глубиномер входит в перечень инструментария первой необходимости для токарей, фрезеровщиков, автомехаников, слесарей, работающих в сфере машиностроения и других областях, где проектируют и производят детали сложной конфигурации.
Глубиномеры применяются не только для измерения пазов и различных углублений, но и для определения размеров выступов на заготовках. А3-Допуск-1 показывает максимально точные значения и имеет нулевую или близкую к нулю погрешность, которая не влияет на качество сборки конструкции.
Индикаторный глубиномер А3-Допуск-1 удобен в работе, так как полученные значения сразу выводятся на индикатор, напоминающий циферблат. В нем две шкалы. Основная показывает величины в миллиметрах, вспомогательная - в сантиметрах.

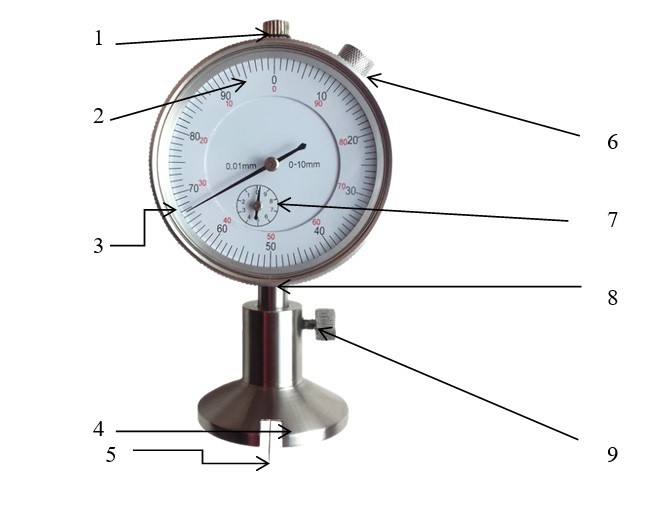

В конструкции прибора выделяют:
1 – головка; 2 – основной циферблат; 3 – стрелка-индикатор; 4 – опорная насадка; 5 – индентор; 6 – винт для фиксации ободка; 7 – малый циферблат; 8 – неподвижный кожух штока; 9 – винт для фиксации насадки.
В основу метода положена фиксация перемещения индентора при установке прибора на поверхность контролируемого изделия. После настройки глубиномер устанавливается на объект опорной площадкой из которой под воздействием пружины выдвигается индентор игольчатого типа. Перемещение индентора останавливается в момент его касания твердой части изделия не подверженной коррозии либо же дна паза или отверстия. Глубина на которую выдвинулся индентор фиксируется на индикаторе часового типа. С помощью индикаторной модели А3-Допуск-1 можно измерить величины до 8 мм.
Проведение измерения глубины отверстий и пазов:
Важно помнить, что глубиномеры – измерительные инструменты, наделенные высокой чувствительностью. Наличие даже небольших посторонних частиц может исказить данные. Все подлежащие измерениям пазы и отверстия должны быть тщательно очищены от мелкого мусора, чтобы щуп полностью упирался в дно.
Необходимо также обращать внимание и на температурные условия, в которых проводятся измерения. Металл остается стабильным при температуре от +5 до +25 градусов. Более низкие или высокие температуры приводят к его сжиманию или расширению. Поэтому снятия показаний в условиях жары или холода следует по возможности избегать.
|
Основные характеристики |
|
|
Стандарт |
ПРВМ.401122.001 ТУ:2022 |
|
Внесен в Госреестр СИ РФ |
нет |
|
Калибровка в комплекте |
нет |
|
Страна производства |
Россия |
|
Гарантия, мес |
12 |
|
Технические характеристики |
|
|
Диапазон измерения |
от 0,05 до 8 мм |
|
Погрешность |
0,02 мм |
|
Минимальный диаметр отверстия или минимальная ширина паза |
1,7 мм |
|
Размер контактной площадки насадки |
Ø10, Ø25 или Ø40 мм |
|
Цена деления основного циферблата |
0,01 мм |
|
Цена деления малого циферблата |
1 мм |
|
Габаритные размеры, не более |
115х60х45 мм |
|
Масса, не более |
0,25 кг |
|
Условия эксплуатации |
|
|
- температура окружающей среды |
от -25 до +60 °С |
|
- относительная влажность, не более |
95% |
|
- атмосферное давление |
от 94,0 до 106,7 кПа |

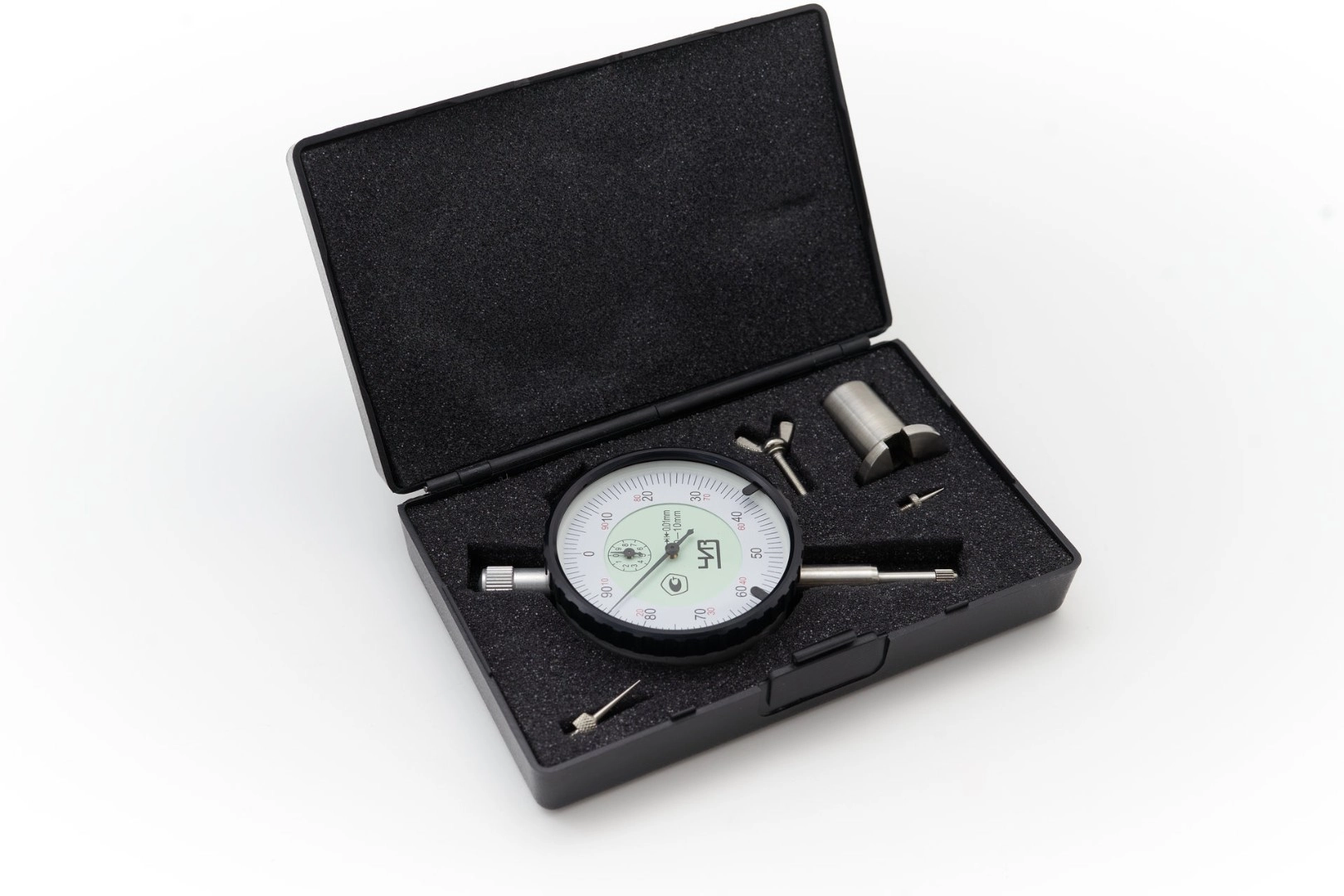

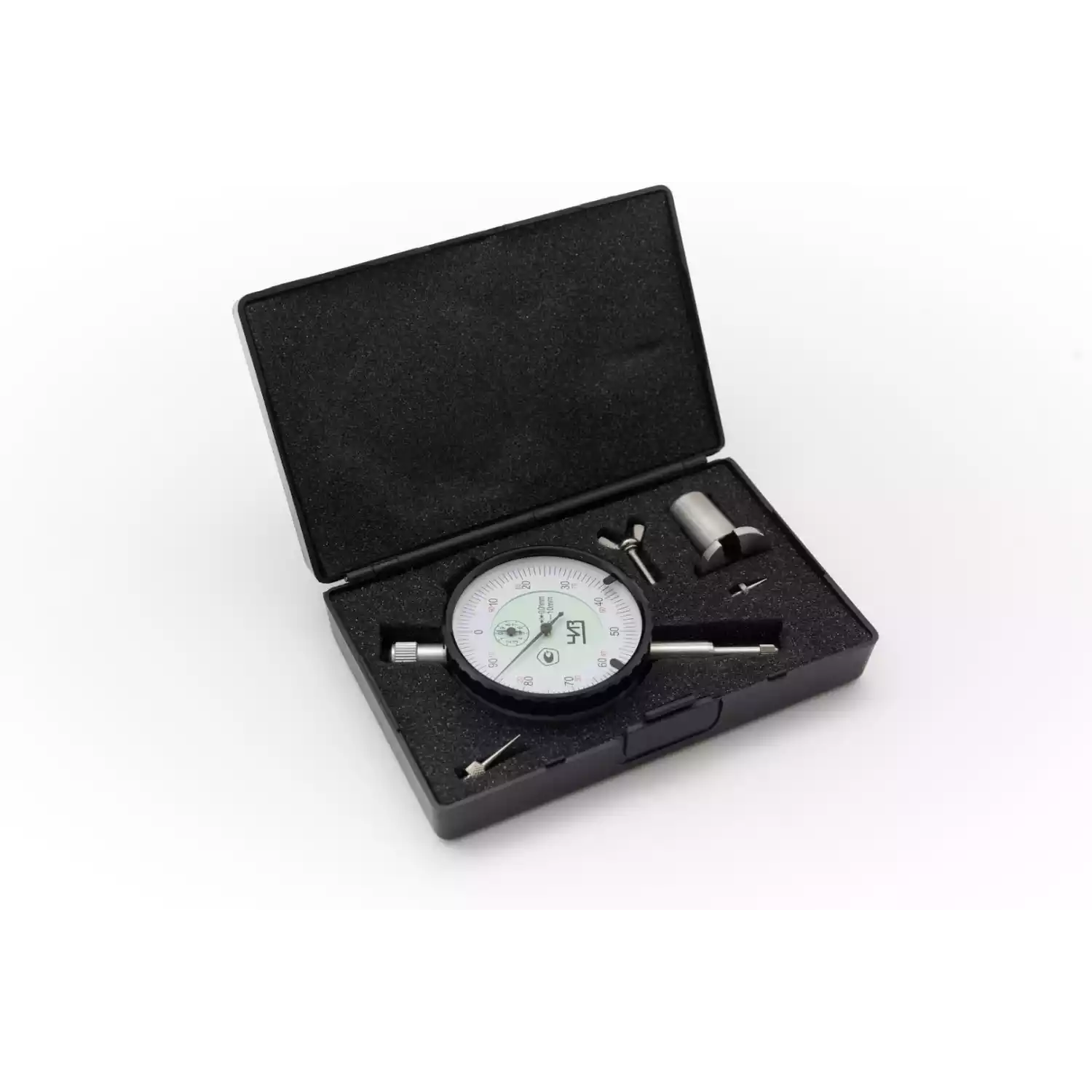

Стандартный комплект поставки:
Дополнительные опции:
Элементарная конструкция делает индикаторный глубиномер А3-Допуск-1 интуитивно понятным и удобным в обращении даже при отсутствии навыков эксплуатации глубиномеров. В любых экстремальных полевых условиях прибор сохраняет точность измерений и возможность оперативного контроля глубины дефектов в различных материалах. Простота устройства прибора гарантирует отсутствие поломок в течение длительного периода эксплуатации.
Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.
Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.
Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.
Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.
Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.
Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.
Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.
Вместе с продукцией вы получаете:
Также к товару прилагаются официальные документы − инструкция, гарантийный талон, свидетельство о калибровке или поверке, если эти процедуры проводились. Узнать больше можно, позвонив нам по номеру +7 (800) 500-59-46.
