Универсальный шаблон сварщика WG9
Артикул: 4738

Универсальный шаблон сварщика WG9

Артикул: 4738
Универсальный шаблон сварщика WG9 (Seltor, Inox) предназначен для визуально-измерительного контроля параметров угловых и стыковых швов.
Подробнее
Универсальный шаблон сварщика WG9 А3 Инжиниринг Официальный дилер
В наличии
2 500 руб.
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Универсальный шаблон сварщика WG9 (Универсальный калибр для сварных швов со считывающим окном) изготавливается в соответствии с  ТУ 427600-088-4407661-2017 «Универсальные шаблоны сварщика. Общие технические условия» и предназначен для измерений углового шва: высоты шва, катета углового шва. Шаблон состоит из двух деталей: подвижной пластины с тремя нелинейными шкалами и схемами измерений и пластины с окном для считывания.

Универсальный шаблон сварщика WG9

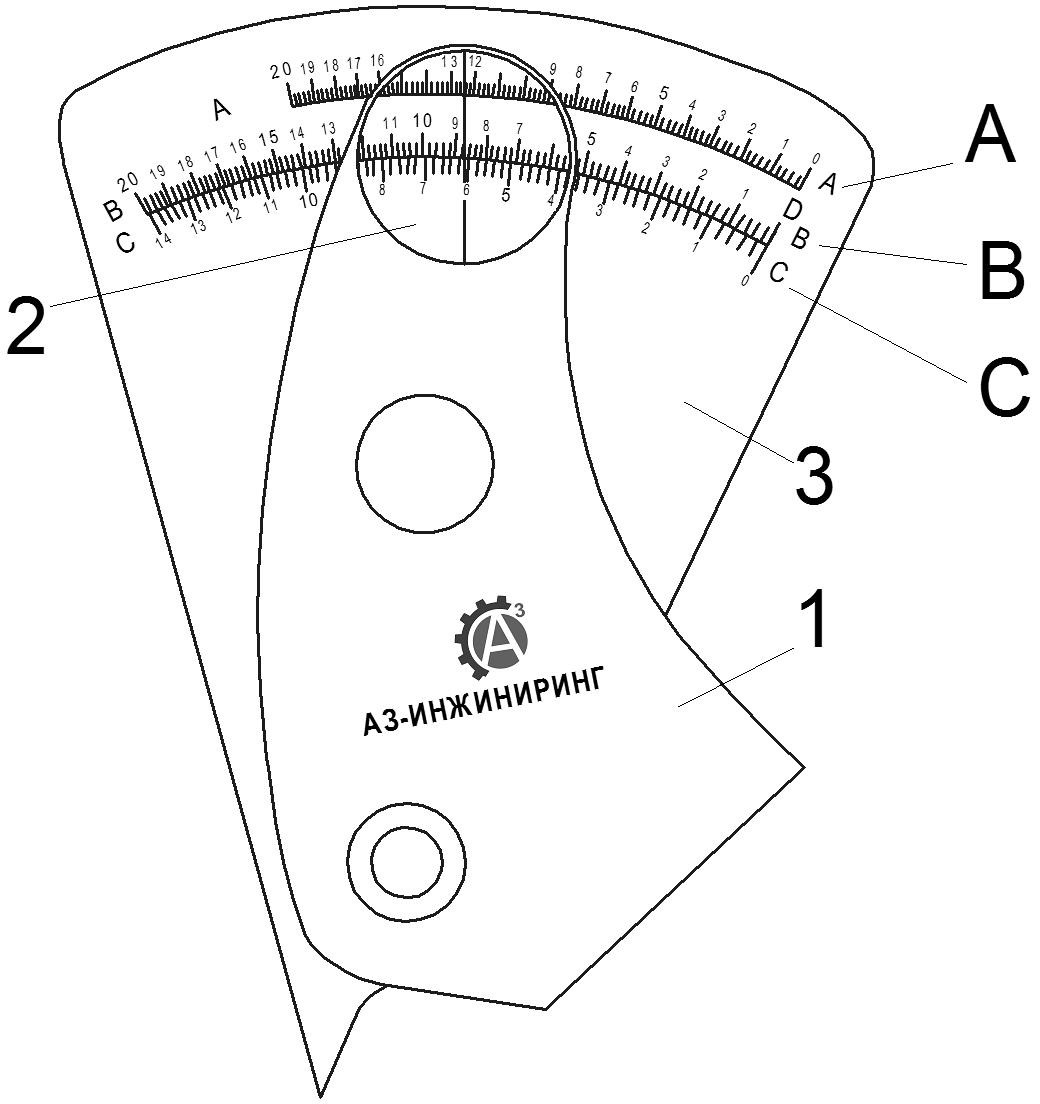

Общий вид WG9:

1- неподвижная пластина со специальным окном для считывания показаний, 2- окно для считывания показаний, 3- подвижная с нанесенными тремя шкалами, A, B, C - шкалы.

Шаблон устанавливается неподвижной частью (в которой имеется окно считывания) на ровную поверхность. Измерение высоты сварного шва производится подвижной частью шаблона , которая имеет три неподвижные нелинейные шкалы А, В и С с ценой деления 0,1 мм.

Шкалы А, В и С употребляются в зависимости от расположения свариваемых деталей согласно рисунков на корпусе шаблона. Считывание производится от нулевой отметки корпуса до риски в подвижном окне.

♦ Величина катета "b” читается по шкале – В
♦ Величина высоты шва «а» читается по шкале – С
♦ Величина высоты неравностороннего шва «а» читается по шкале – С
♦ Величина высоты вогнутого шва «а» читается по шкале – А



Технические характеристики (мм)



Шкала

Диапазон измерения

Цена деления

Погрешность

Шкала А

0 - 20

0,2

±0,3

Шкала В

0 - 20

0,2

±0,3

Шкала С

0 - 14

0,2

±0,3

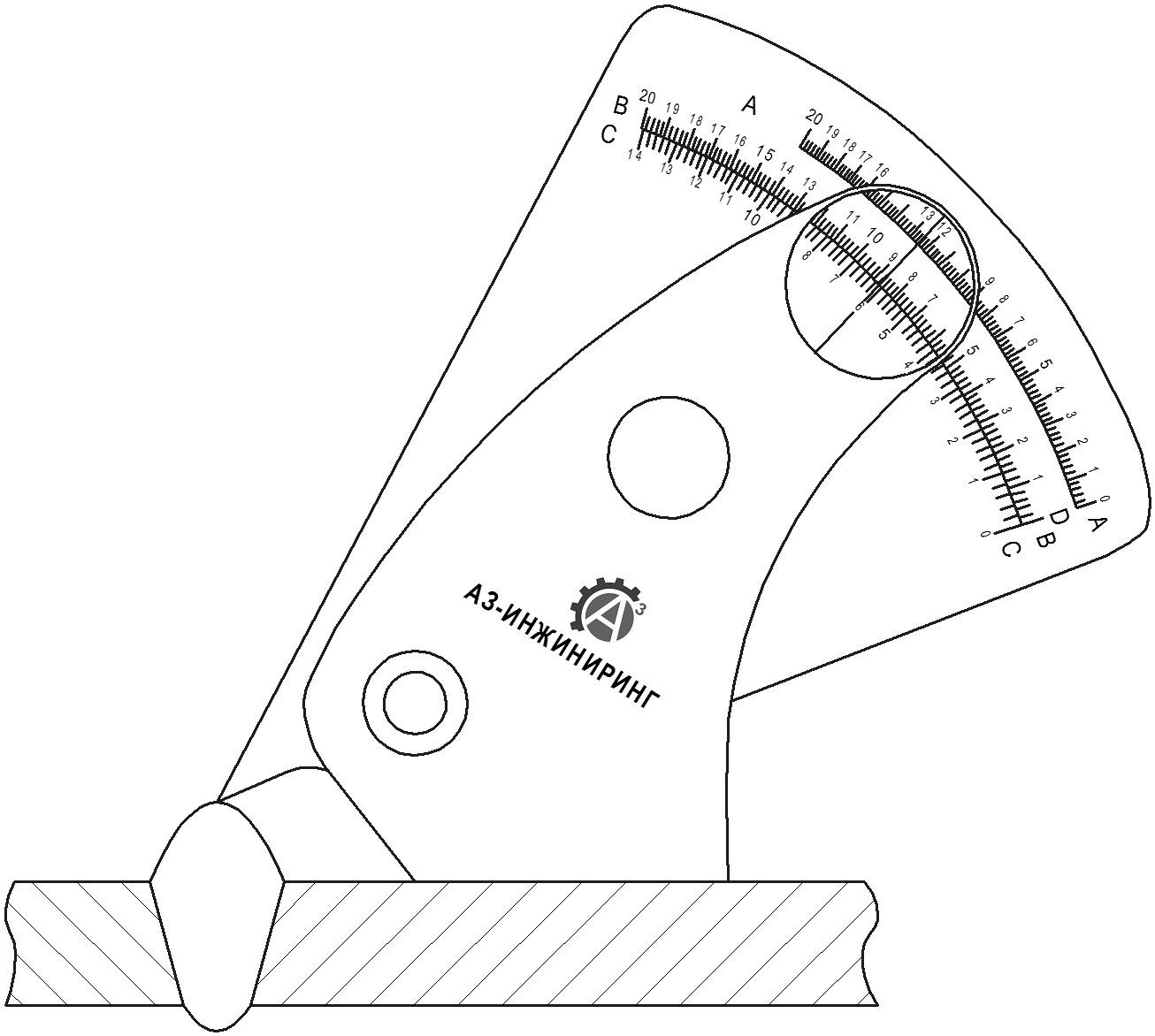

Измерение высоты стыкового шва



Измерение производят по шкале B с использованием подвижной пластины 3.

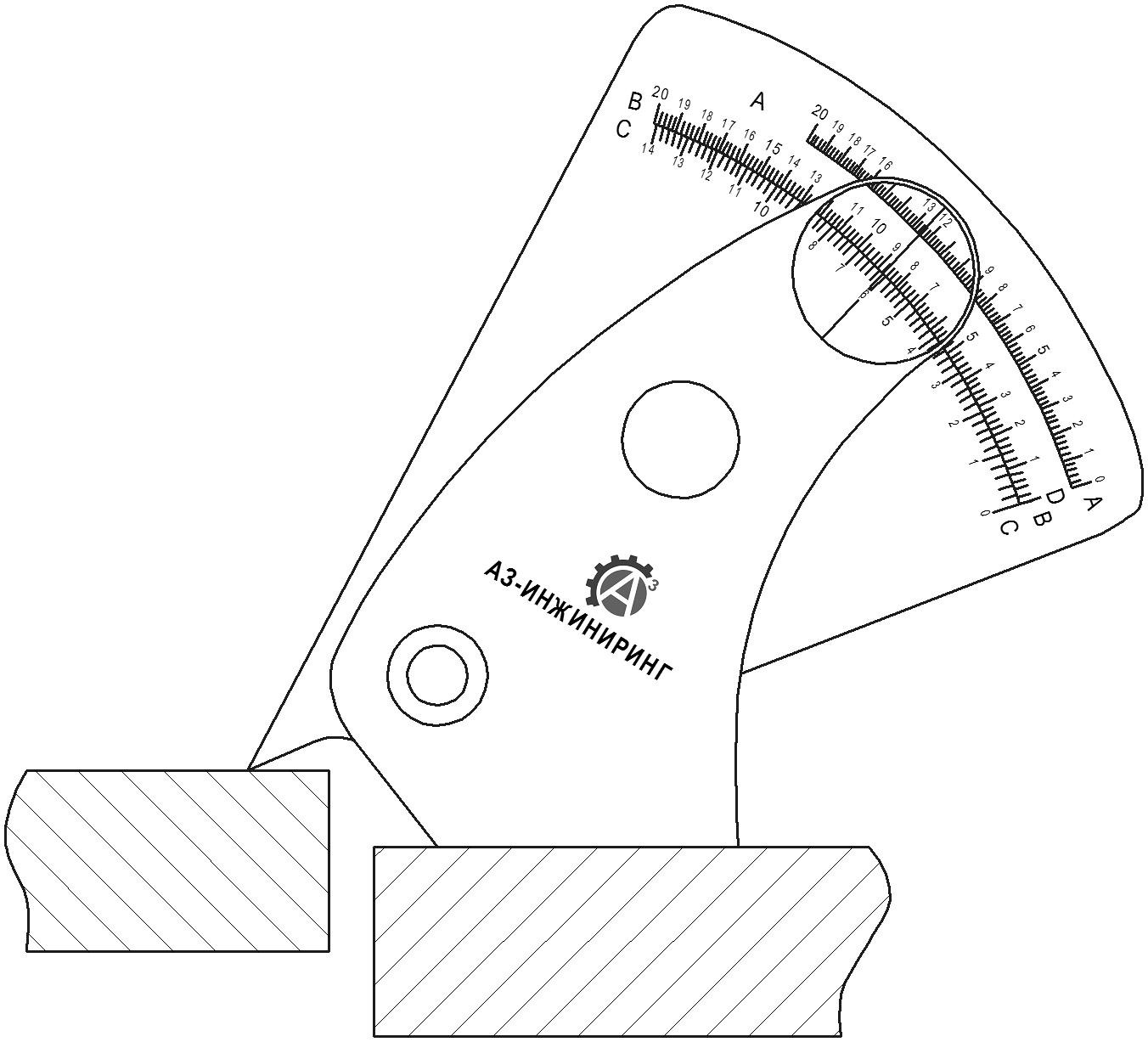

Измерение смещения кромок



Универсальный шаблон сварщика WG9

Измерение производят по шкале B с использованием подвижной пластины 3.

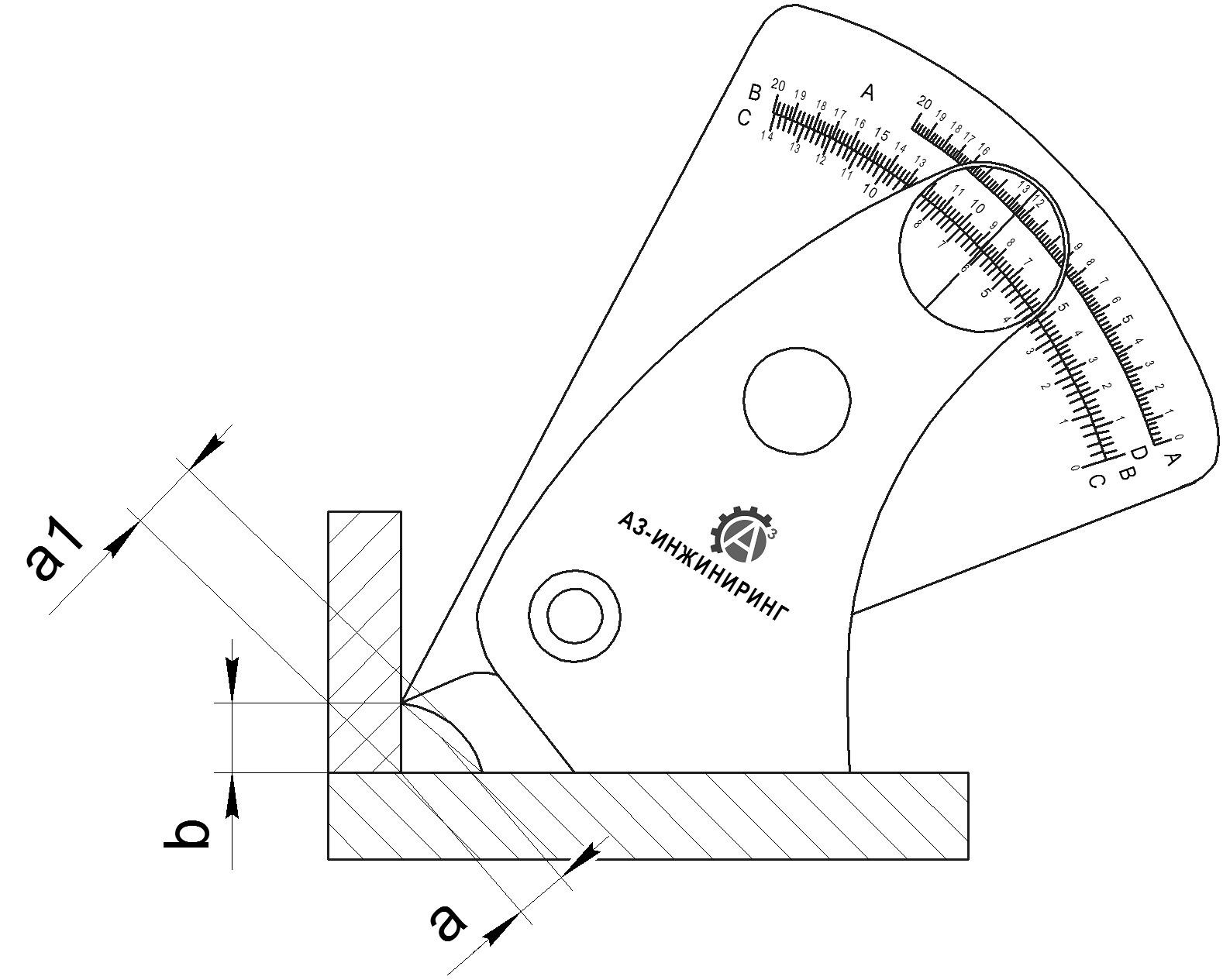

Измерение параметров углового шва



Универсальный шаблон сварщика

Измерения производят с использованием подвижной пластины 3:

- катет  b измеряют по шкале В;

- номинальную толщину углового шва a измеряют по шкале С;

- фактическую толщину углового шва a1 измеряют по шкале А.





Гарантийный срок эксплуатации – 1 год (не менее). Поставляется с метрологической аттестацией.
