Инструменты ВИК «Транснефть» подобраны специально для уполномоченных лиц (дефектоскопистов) предприятий системы «Транснефть» и прочих организаций, занимающихся проектированием, строительством, обслуживанием, эксплуатацией трубопроводов и стальных вертикальных резервуаров на объектах системы «Транснефть». Средства контроля из набора также используются для обучения специалистов по НК сварных соединений.
Измерительные инструменты из набора ВИК «Транснефть» отвечают требованиям стандартов РД-03-606-03 (отменен с 01.01.2021) и РД-25.160.10-КТН-016-15 (п. 8.1.7). Комплект предназначен для контроля геометрических параметров сварных соединений на соответствие требованиям НТД предприятия; дефектоскопии сварных швов; определения расположения дефектов, их размеров и ориентации по поверхности.
Средства контроля ВИК «Транснефть» применяют на разных стадиях производства и строительства магистральных трубопроводов, а также заблаговременно перед изоляционными работами на элементах конструкций. Комплексная дефектоскопия проводится без нарушения целостности соединений, поэтому приборы комплекта используют на разных этапах строительства, капремонта и обслуживания трубопроводов.
При визуальном осмотре контролируется наличие маркировки шва, клейма сварщика, присутствие недопустимых по РД-25.160.10-КТН-016-15 (п. 8.1.10.4) дефектов и наличие зачистки поверхности сварных соединений для проведения других методов НК. На этапе исправления дефектов инструменты набора позволят контролировать ширину зоны зачистки и наличие мест шлифовки околошовной зоны. Для проведения осмотра в комплекте предусмотрены мощный фонарь, две просмотровые лупы и телескопическое зеркало.
Измерительный контроль (ИК) проводятся на предмет соответствия производственно-технической документации (ПТД) параметров швов и одиночных несплошностей. Для осуществления ИК в комплекте ВИК Элитест «Транснефть» предусмотрены следующие мерительные инструменты: измерительная лупа, измеритель сварных швов, штангенциркуль, линейка, наборы щупов и радиусных шаблонов, угольник, рулетка и образец шероховатости. Общие требования к ИК перечислены в РД-25.160.10-КТН-016-15 (таблица 8.2). Для проверки освещенности объекта контроля в наборе ВИК Элитест «Транснефть» предусмотрен люксметр.
Для записей и хранения информации в наборе поставляются авторучка, карандаш, блокнот и USB-флеш-накопитель (16 ГБ). Для пометок непосредственно на объекте контроля в комплекте предусмотрены высокотемпературный мелок и несмываемый маркер.
Комплект ВИК «Транснефть» предназначен для работы дефектоскопистов в сложных полевых условиях, поэтому он используется на подземных, наземных и надземных инженерных сооружениях, насосных станциях и трубопроводах, обеспечивающих приемку, сдачу и транспортировку нефтепродуктов.
В соответствии с РД-25.160.10-КТН-016-15 (п. 9.1.1) специалисты, использующие в работе инструменты ВИК «Транснефть», должны иметь необходимый уровень квалификации по ПБ 03-440-02, а также пройти дополнительную аттестацию в соответствии с ОР-03.120.00-КТН-071-09.

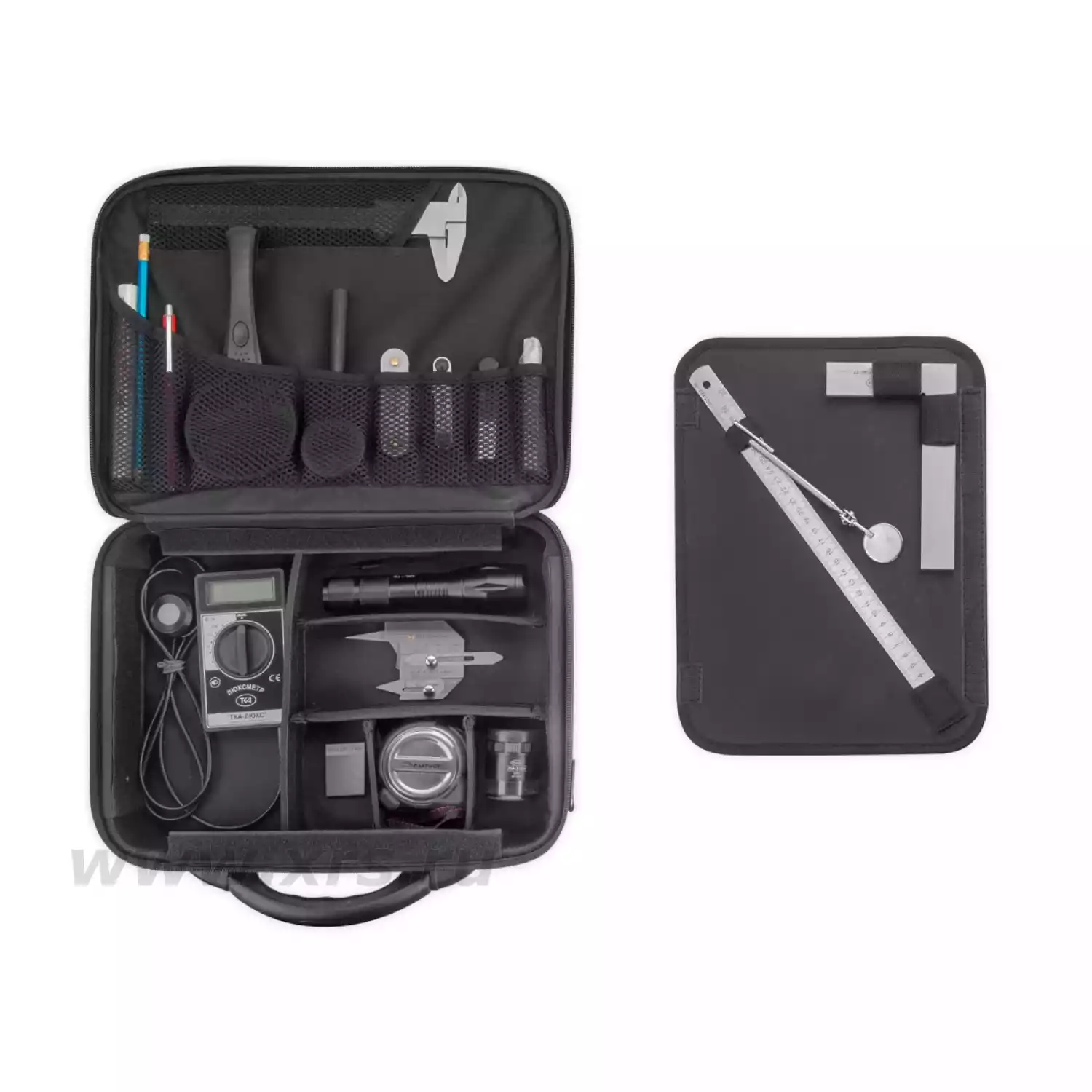

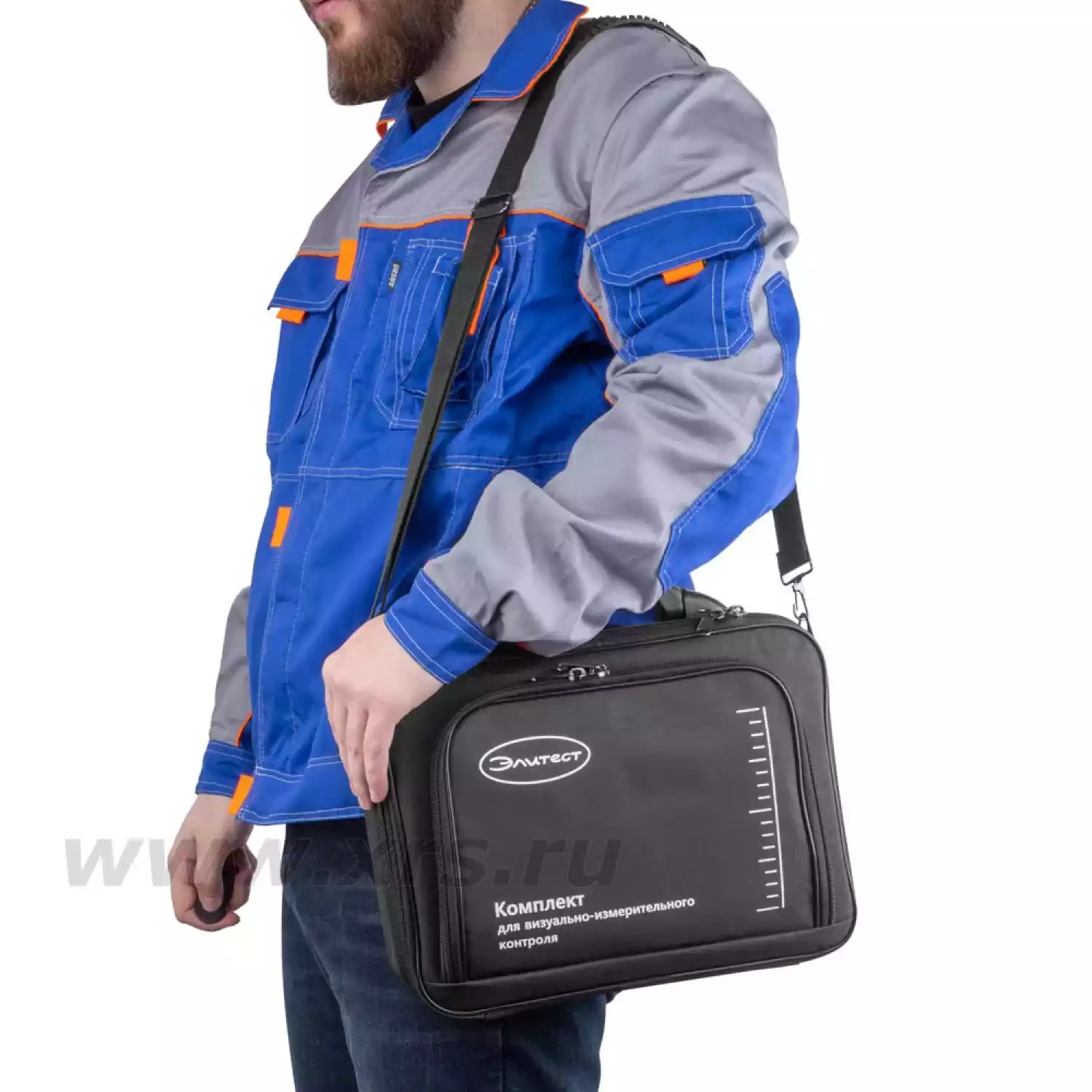

Набор поставляется в прочной и влагостойкой сумке, удобной для переноски и хранения инструментов.

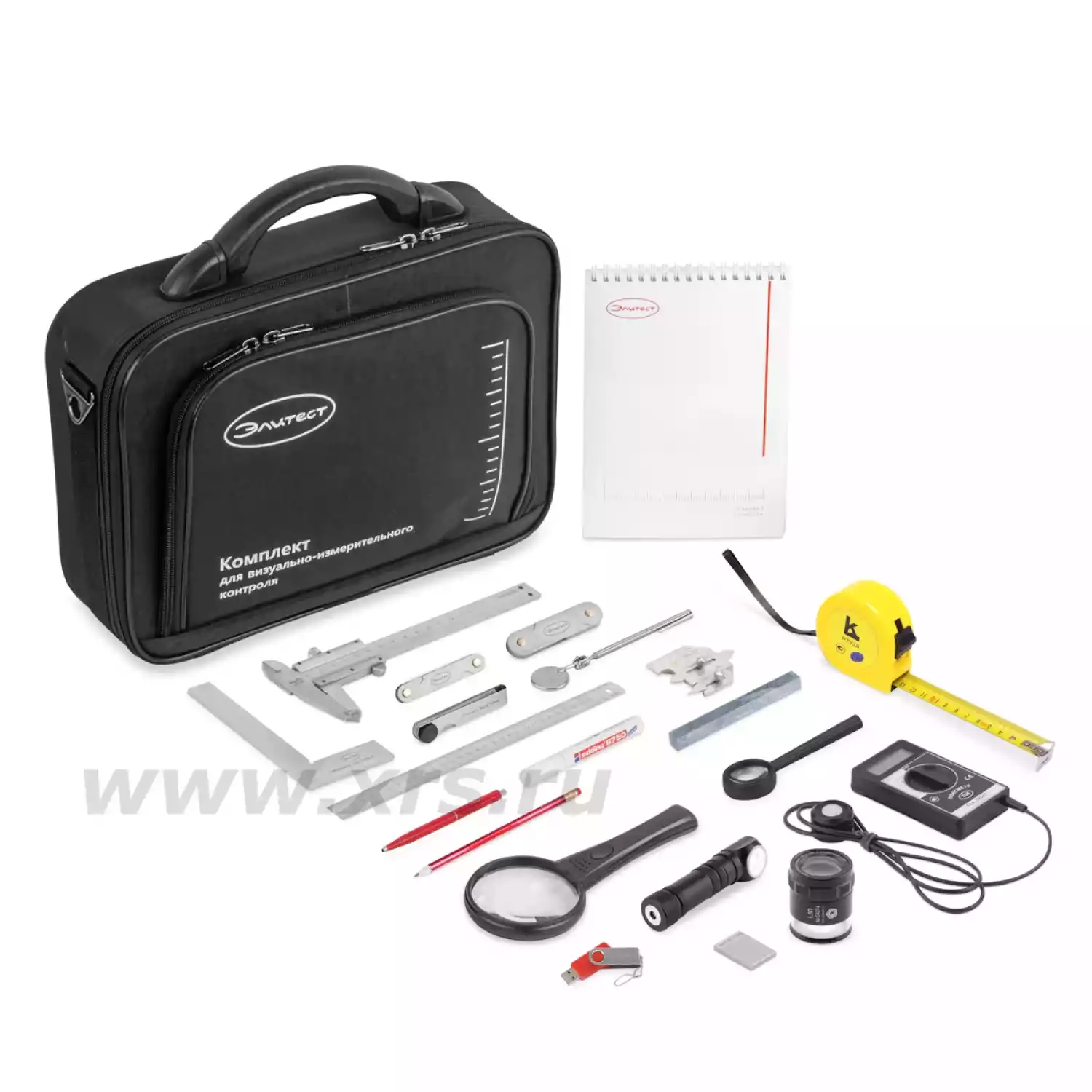

| Наименование | Фото | С калибровкой/поверкой на каждое СИ |
| Измеритель WG1 «ЭЛИТЕСТ» |  |
✔ (с калибровкой) |
| Набор радиусных шаблонов № 1 «ЭЛИТЕСТ» |  |
✔ (с калибровкой) |
| Набор радиусных шаблонов № 3 «ЭЛИТЕСТ» |  |
✔ (с калибровкой) |

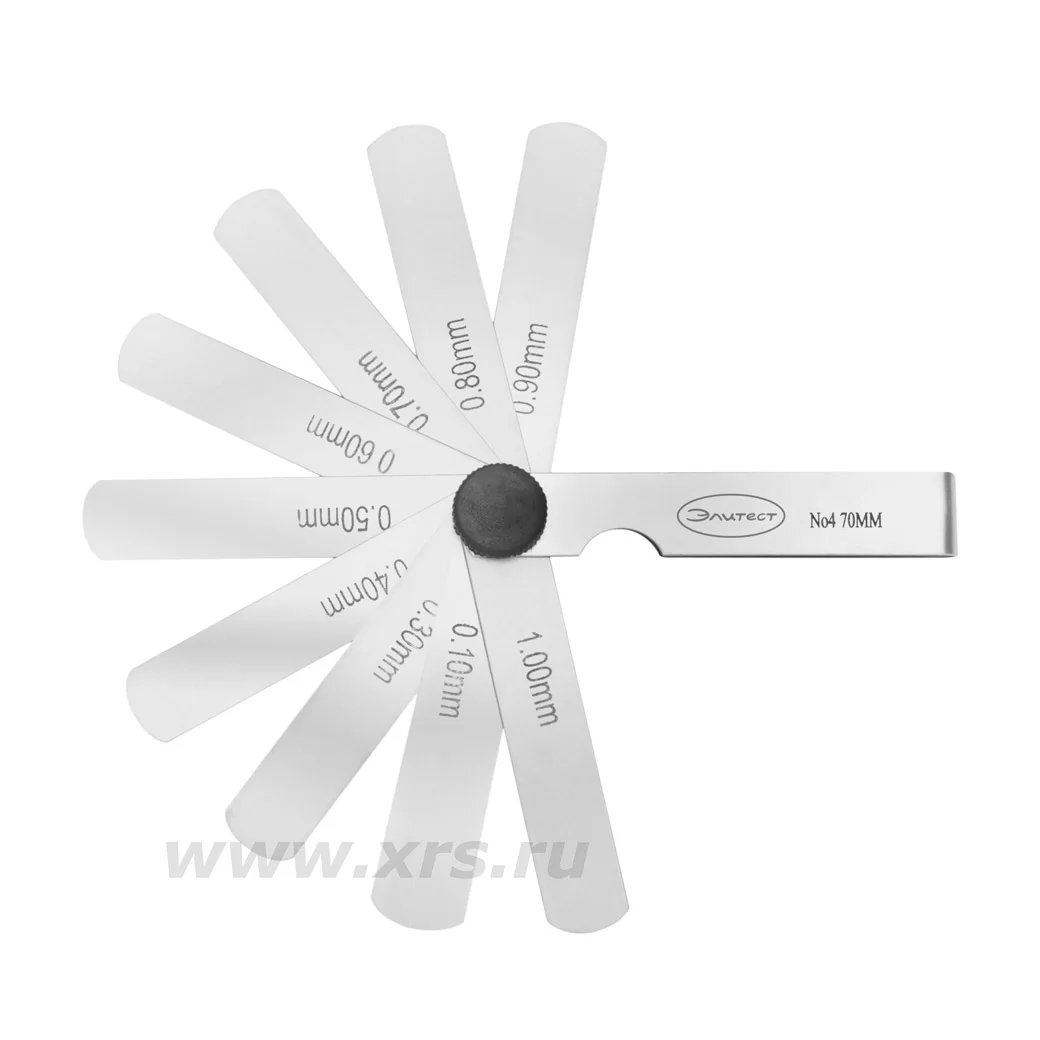

| Набор щупов № 4 (70 мм) ЭЛИТЕСТ |  |
✔ (с калибровкой) |
| Штангенциркуль ШЦ-1-125-0,05 ЧИЗ |  |
✔ (с поверкой) |
| Линейка измерительная 300 мм СТИЗ |  |
✔ (с поверкой) |
| Рулетка 5 м Р5УЗД КЛБ |  |
✔ (с поверкой) |

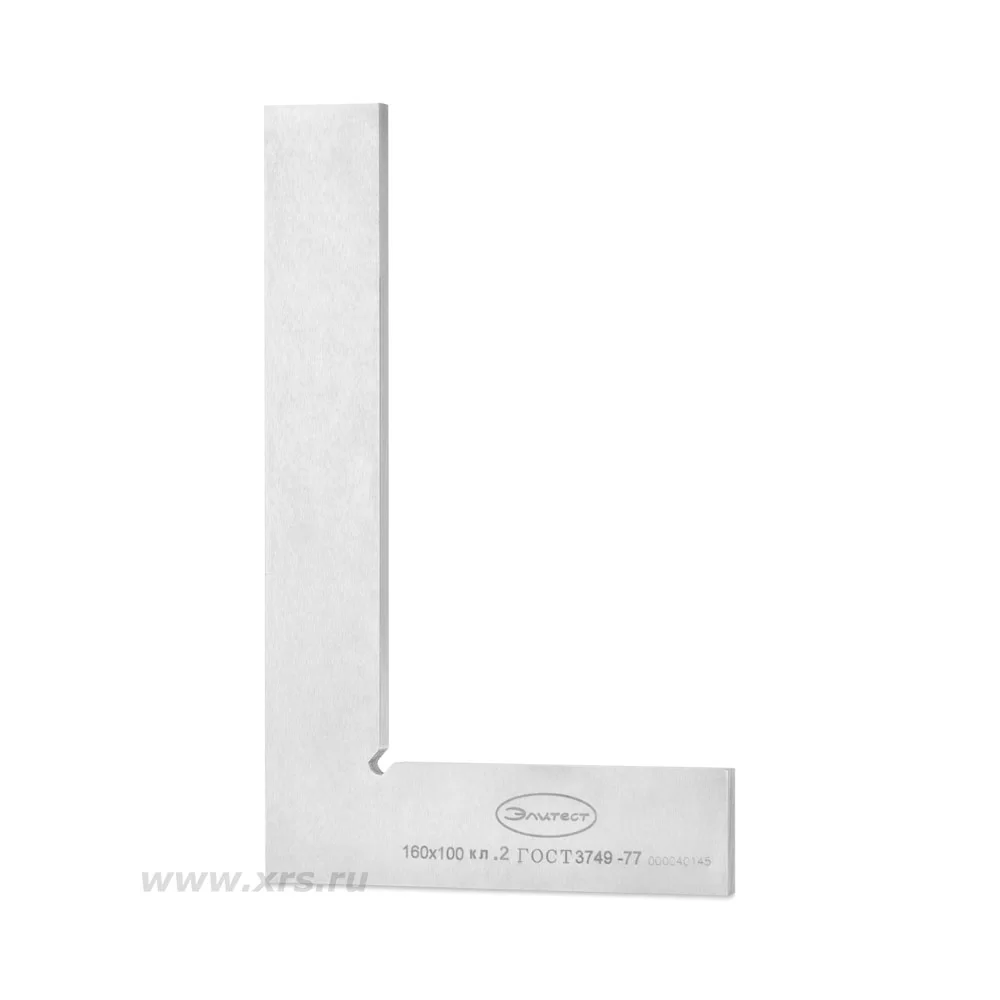

| Угольник поверочный ЭЛИТЕСТ УП 160 × 100 мм (2 кл.) |  |
✔ (с поверкой) |
| Лупа просмотровая асферическая с ручкой ЛПИ-464М-7× |  |
✔ |
| Лупа просмотровая 3/8× с подсветкой MG2B-5 |  |
✔ |
| Лупа измерительная ЛИ-3-10× (ЭЛИТЕСТ) |  |
✔ (с поверкой) |
| Зеркало инспекционное телескопическое ЭЛИТЕСТ |  |
✔ |

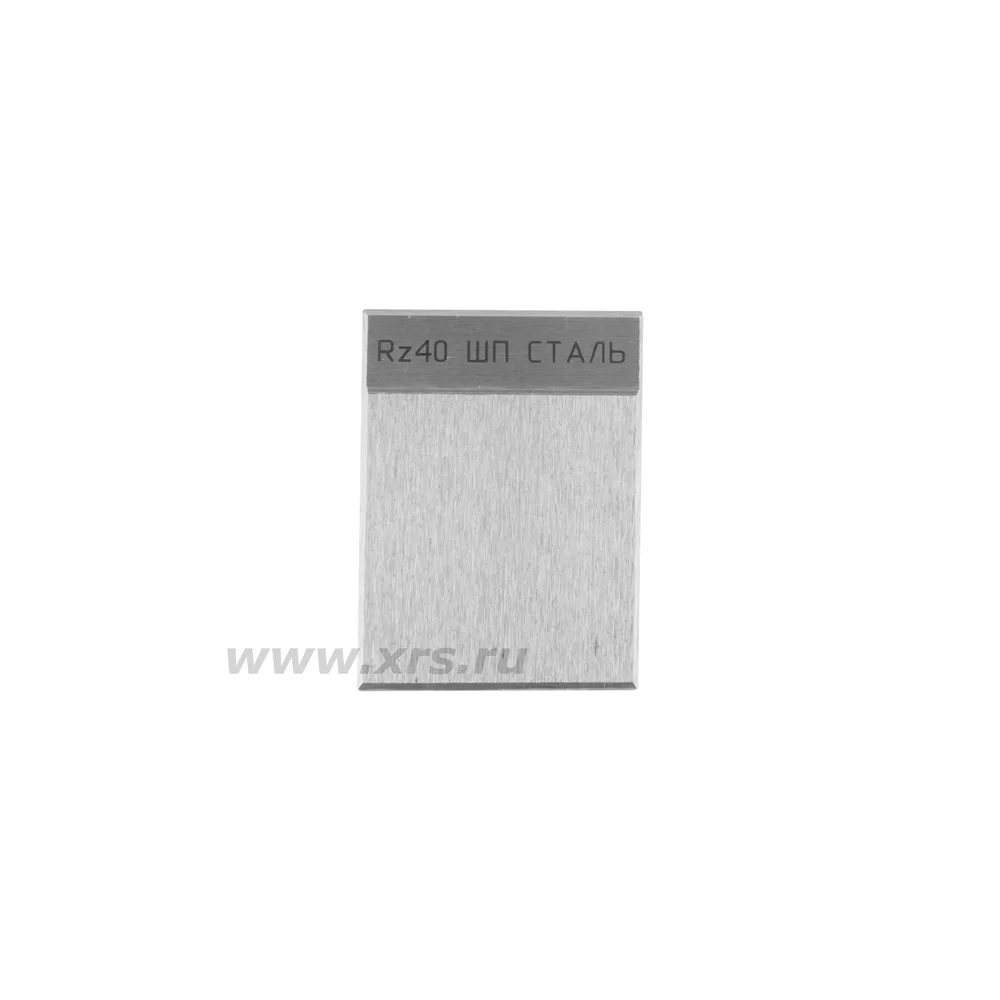

| Образец шероховатости ШП Rz 40 |  |
✔ (с калибровкой) |
| Фонарь ЭЛИТЕСТ ФН-600 налобный (600 лм) |  |
✔ |

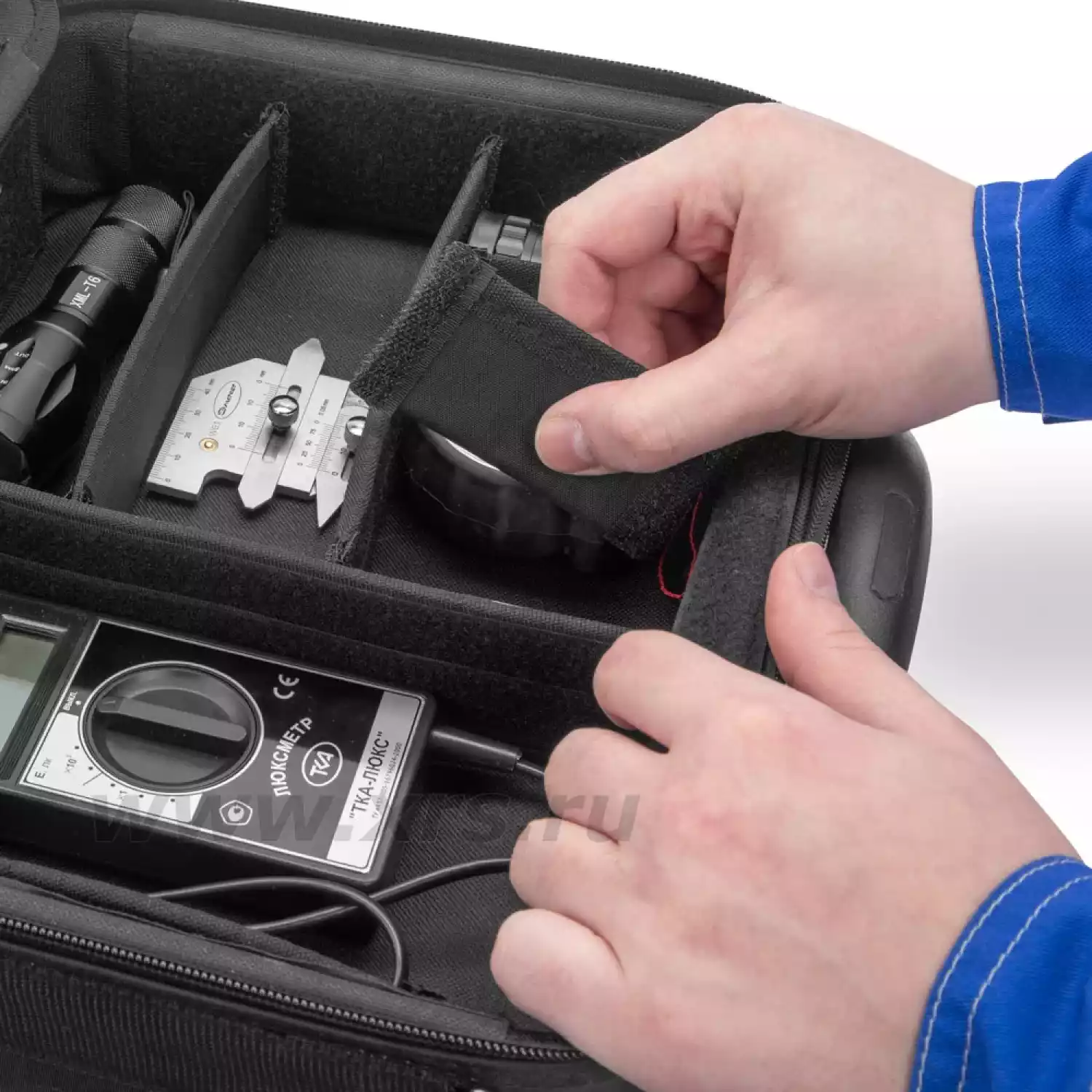

| Люксметр «ТКА-Люкс» |  |
✔ (с поверкой) |

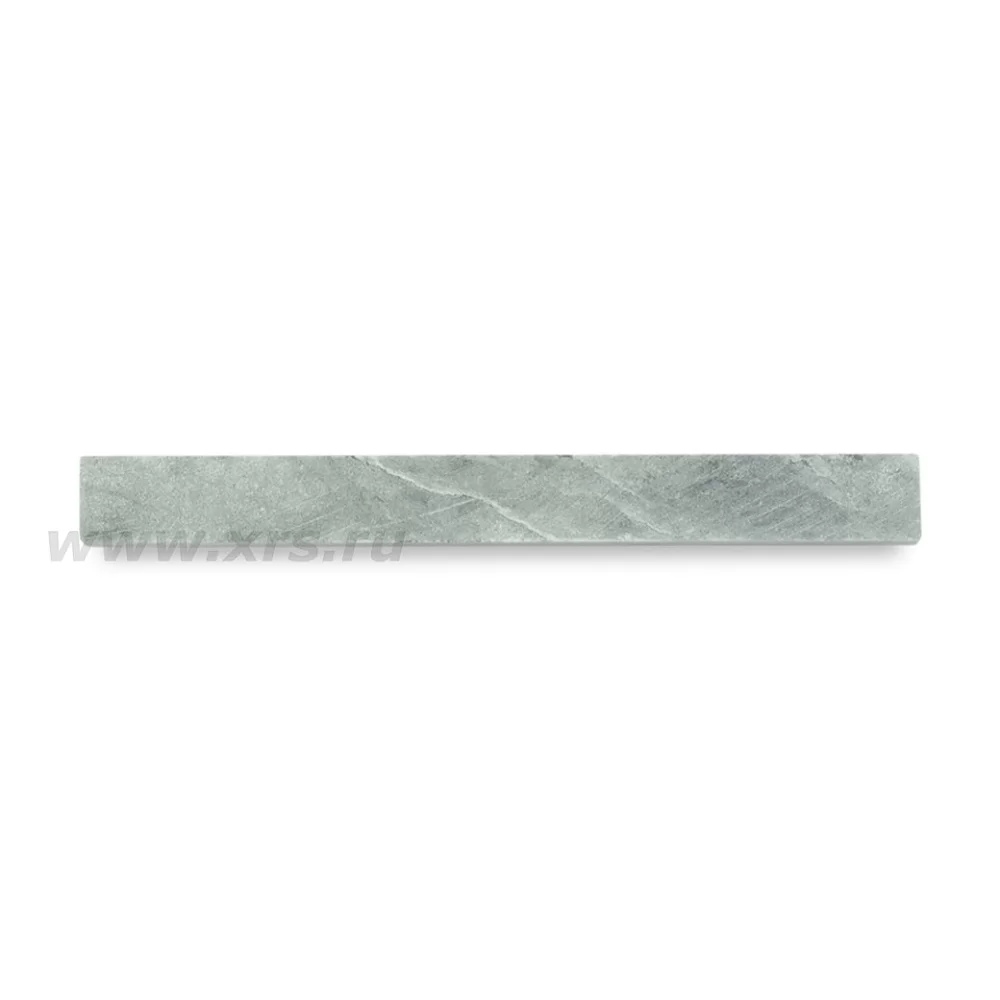

| Мелок сварщика Markerland серый (до 1530 °C) |  |
✔ |
| Маркер индустриальный Edding 8750 белый |  |
✔ |

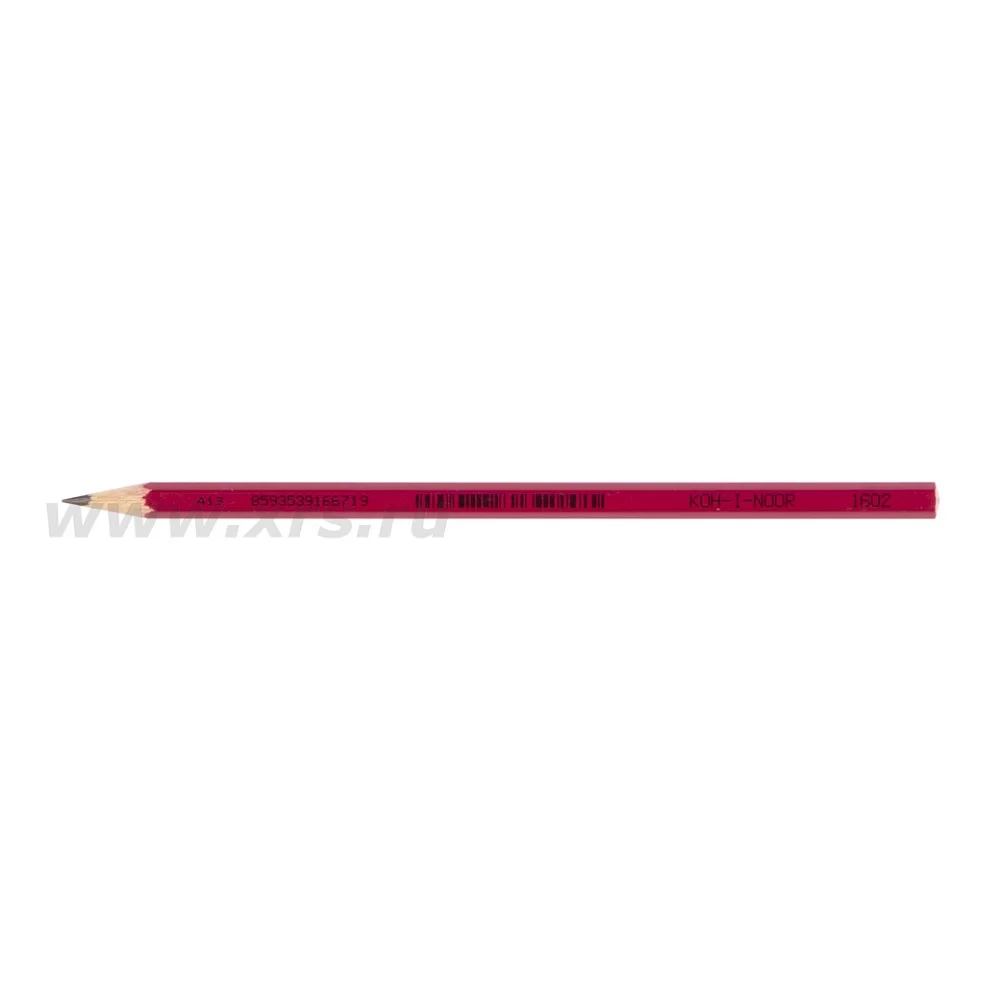

| Карандаш |  |
✔ |

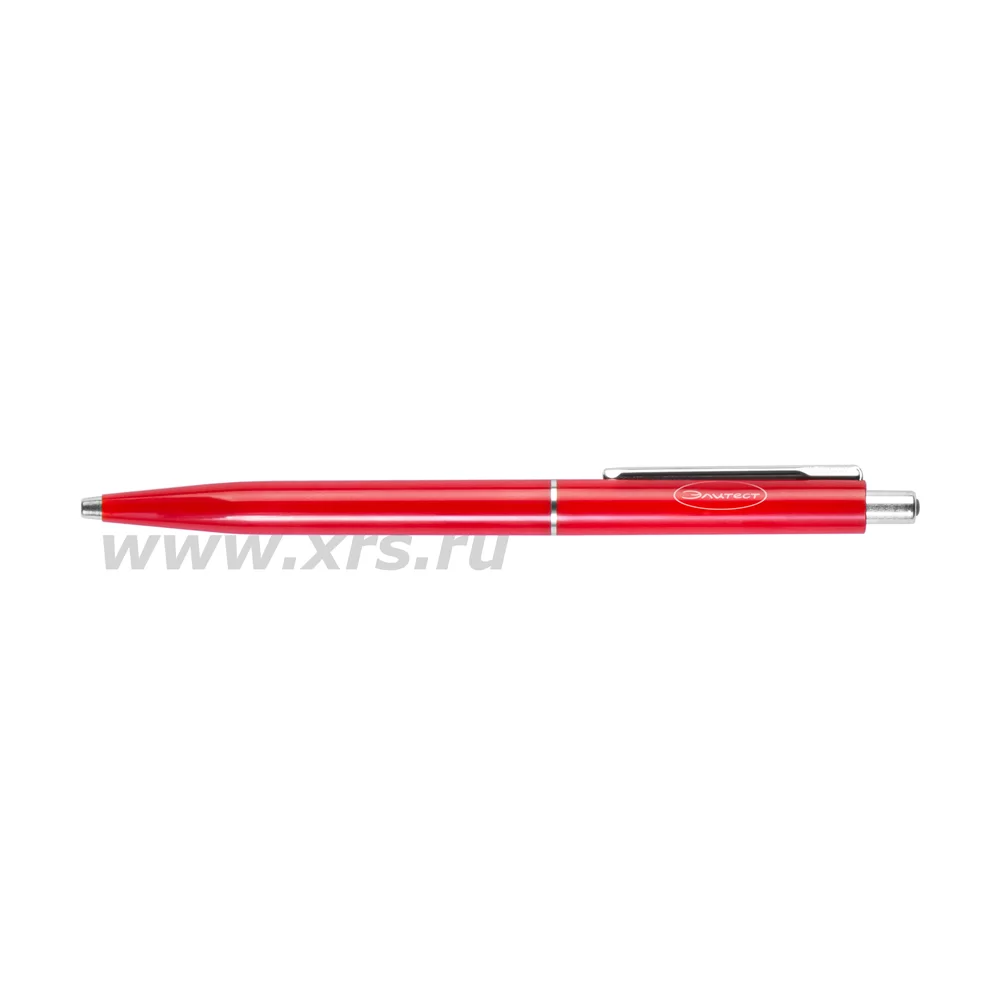

| Авторучка |  |
✔ |

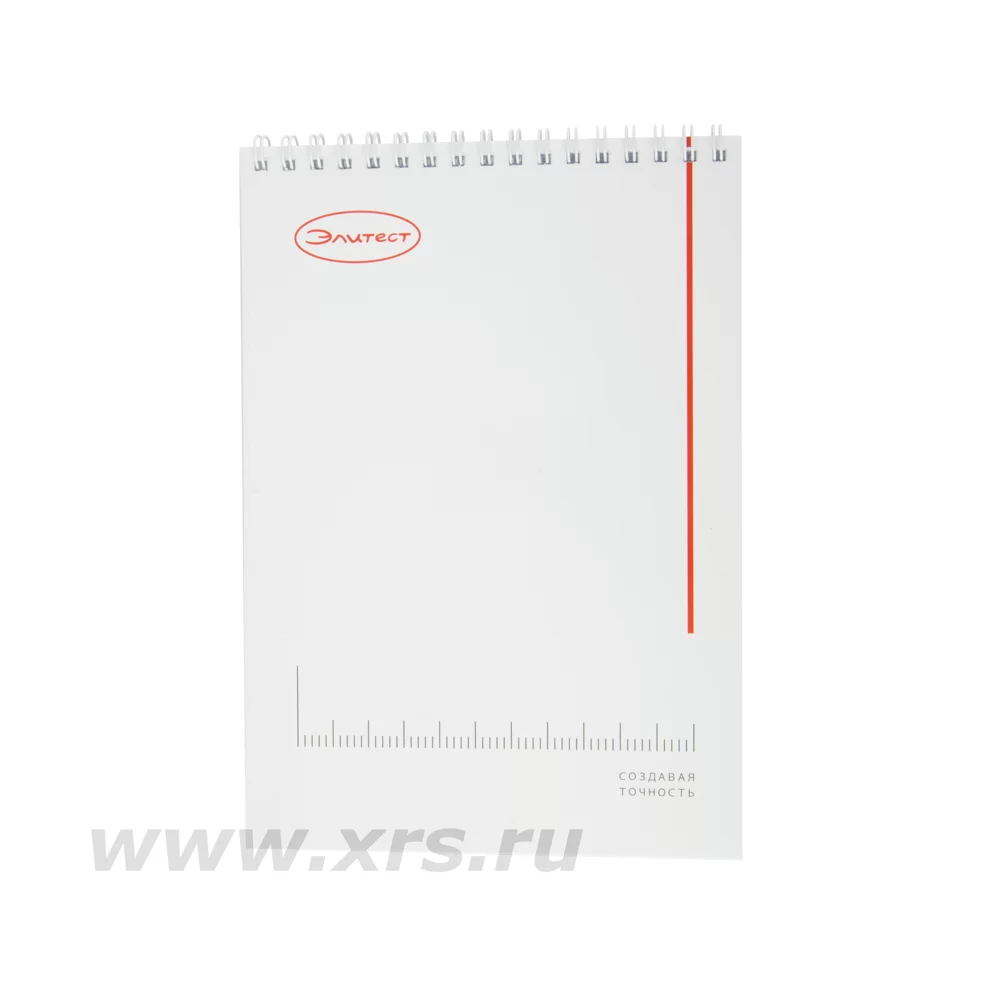

| Блокнот |  |
✔ |

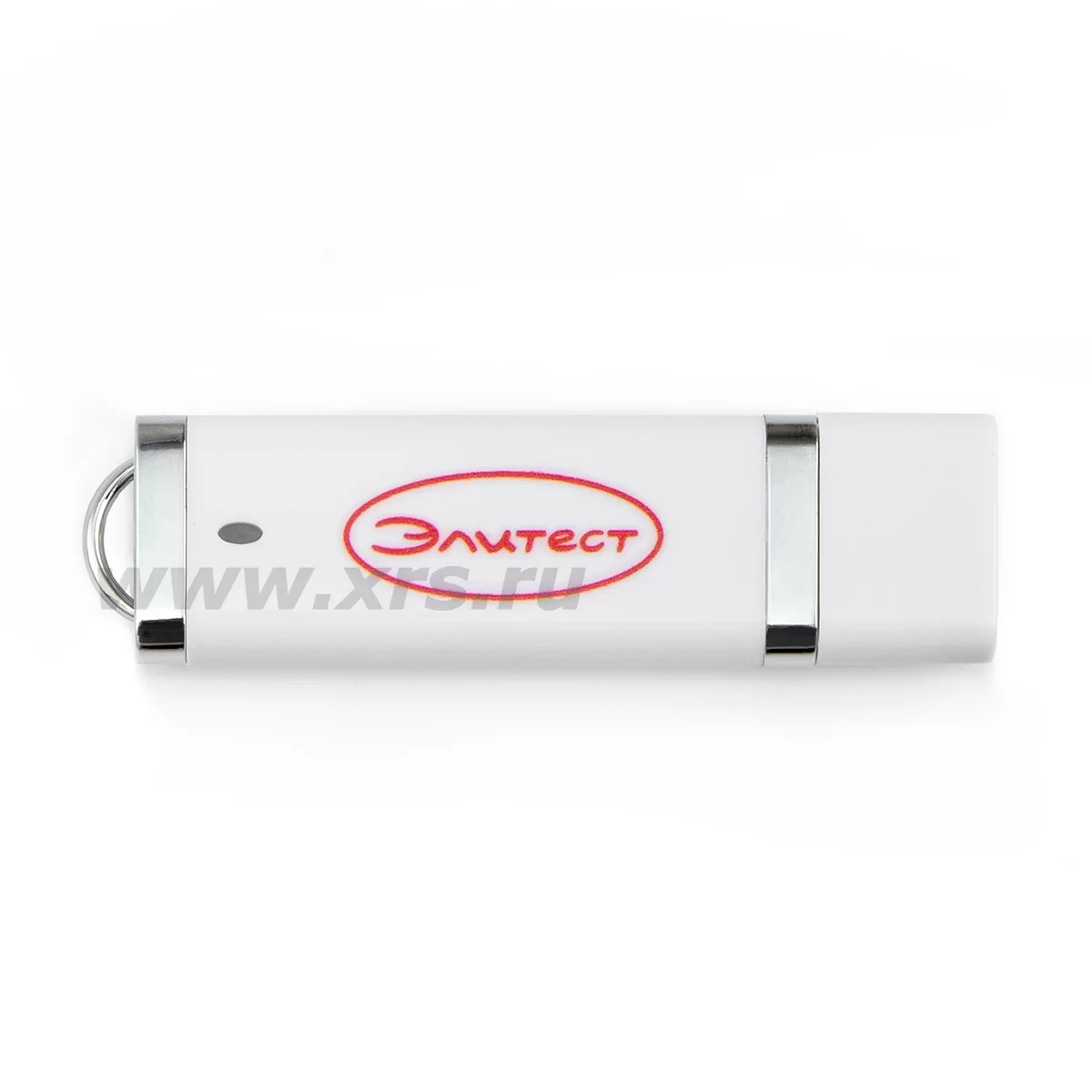

| Флешка 16 ГБ |  |
✔ |

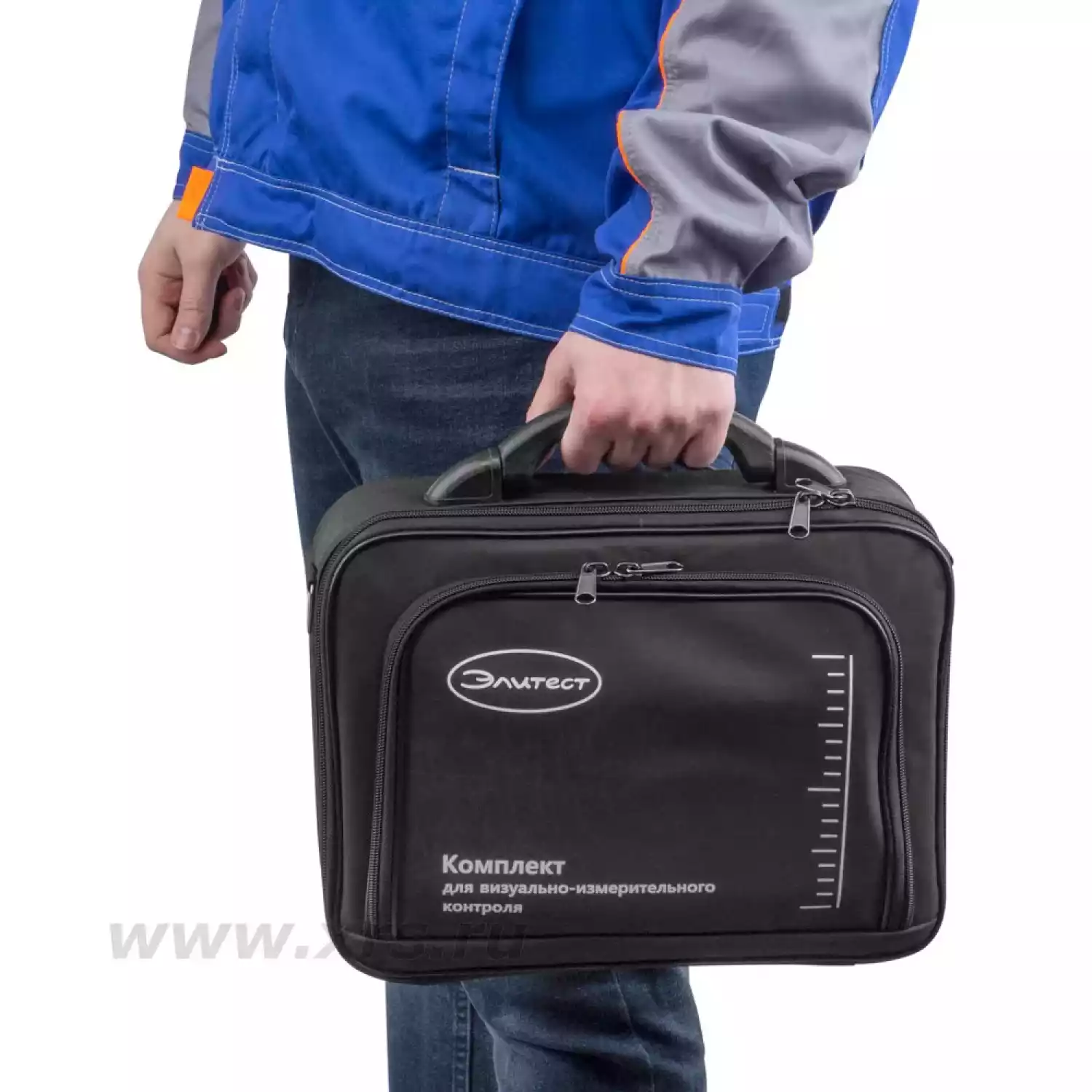

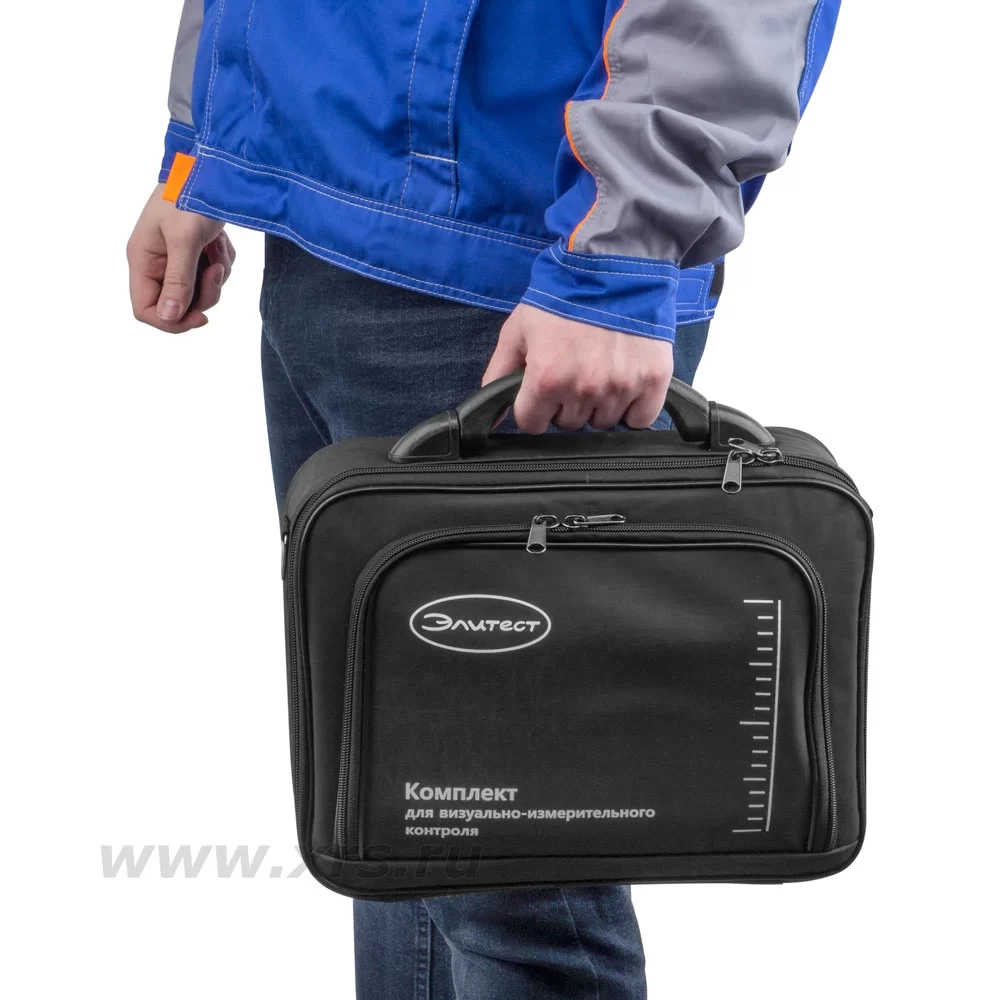

| Сумка для ВИК портфель |  |
✔ |
