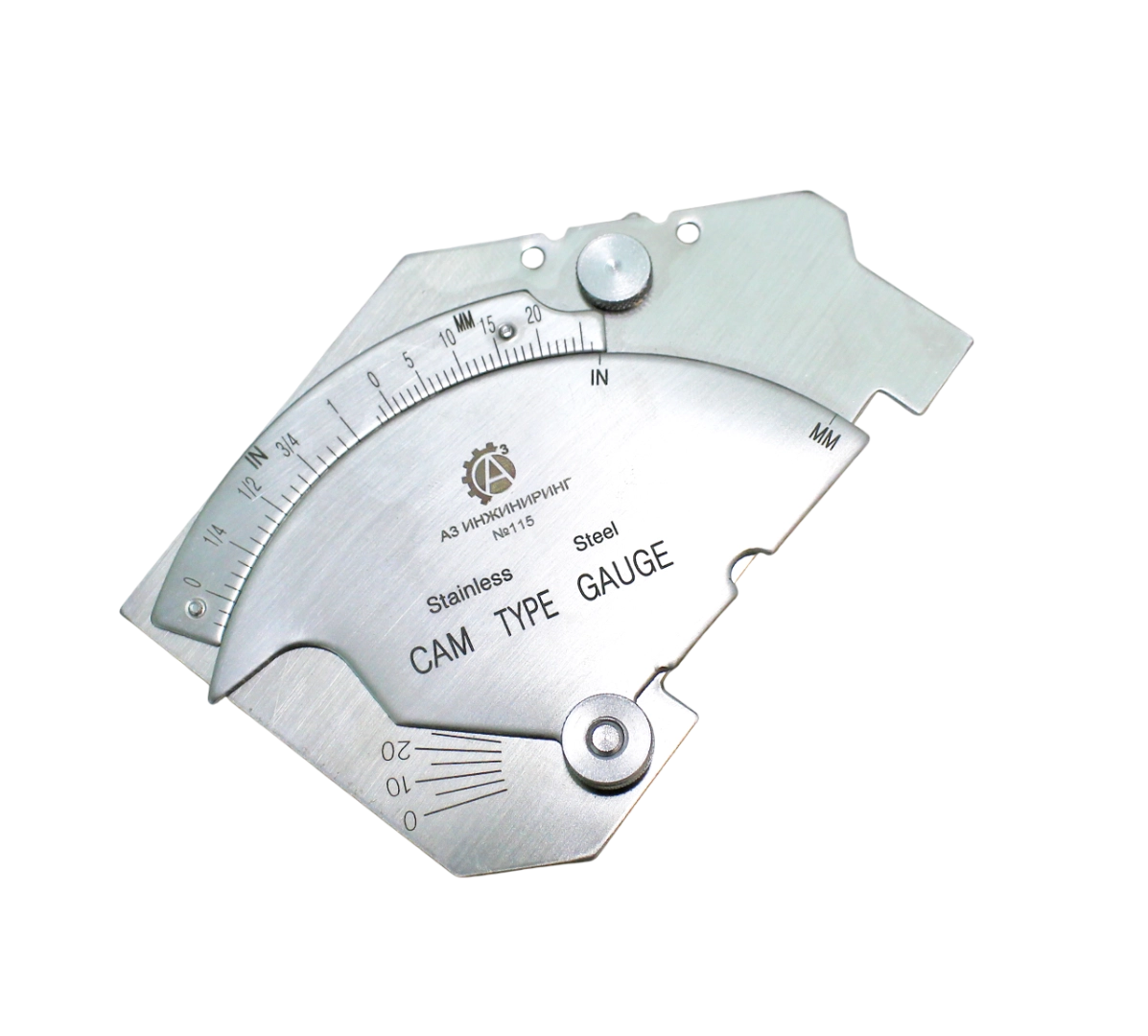

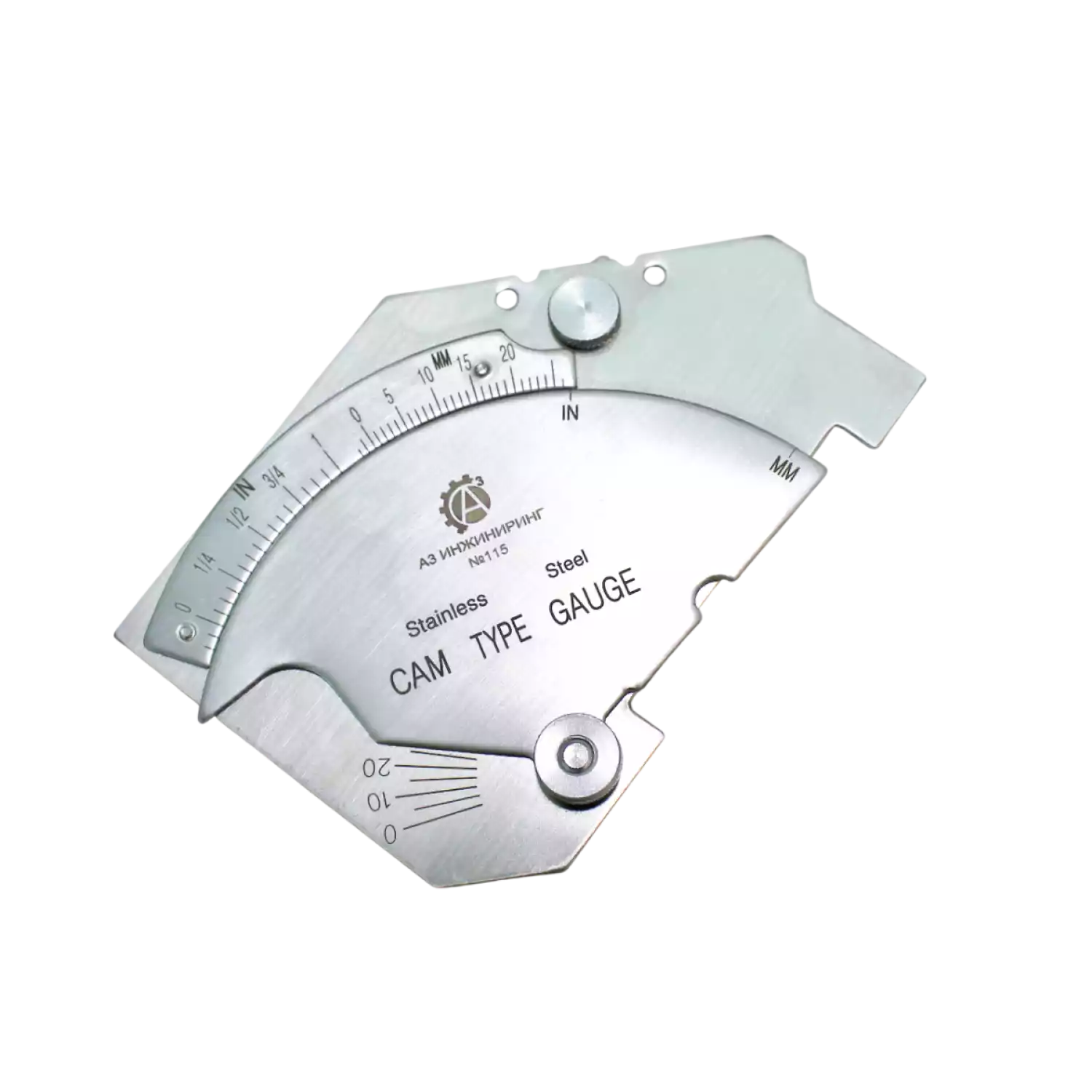

Универсальный шаблон сварщика WG17 Bridge Cam производится из нержавеющей стали и состоит из базовой пластины с 3-мя шкалами, ползунка с 1-й шкалой и подвижного указателя с риской.

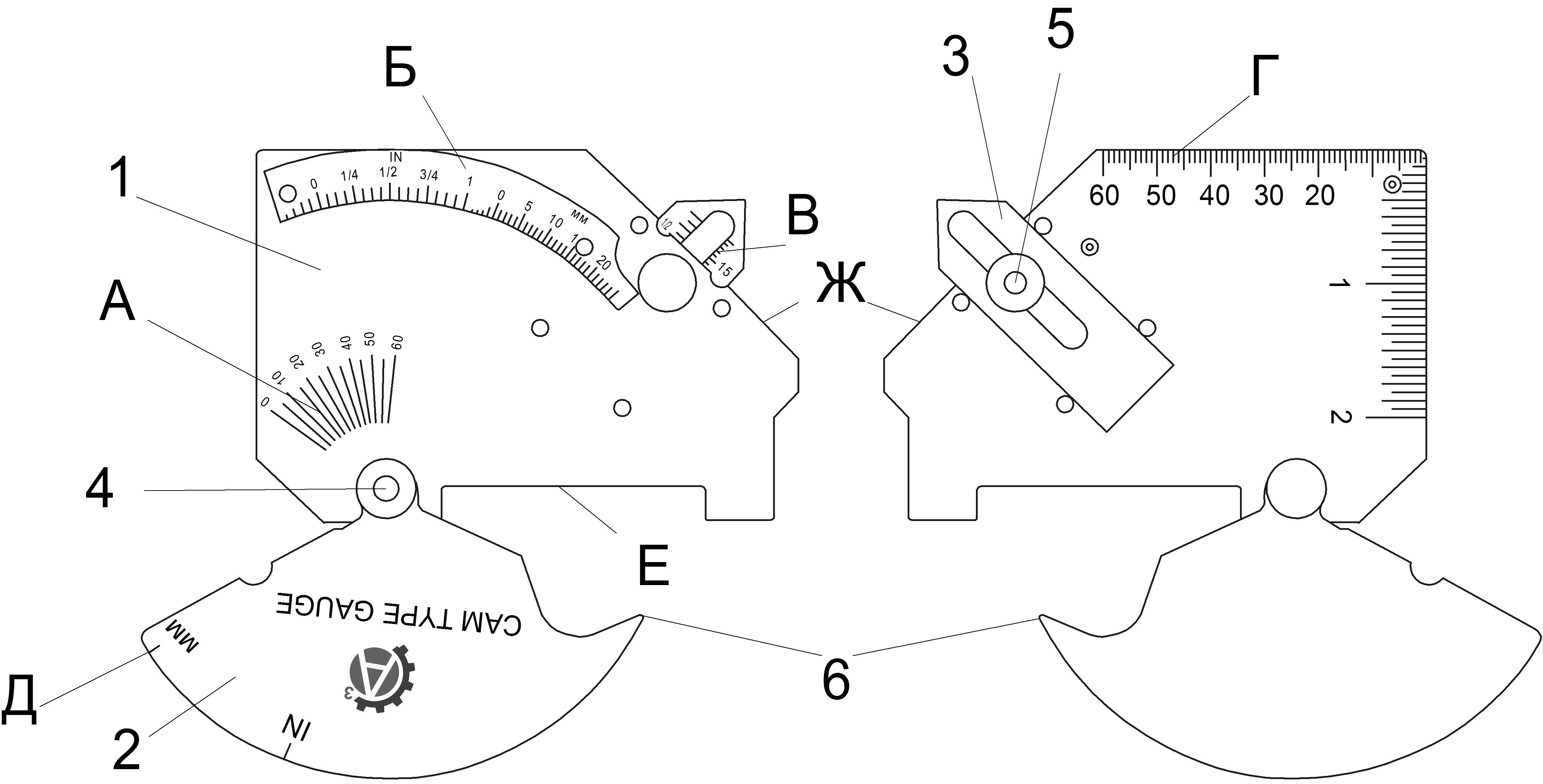

Общий вид WG17 Bridge Cam:
1 – основание; 2, 3 – измерительные движки; 4, 5 – стопорные устройства движков (2) и (3) соответственно; 6 – измерительный наконечник; А, Б, В, Г – измерительные шкалы; Д – контрольная риска-индекс шкалы (Б); Е, Ж – контрольные грани для снятия показаний шкал (А) и (В) соответственно.
Технические характеристики
|
Шкала |
Диапазон шкалы |
Цена деления шкалы |
Погрешность измерения |
|
А |
0-60,0° |
5,0 |
±2,50 |
|
Б |
4,0–25,0 мм |
1,0 |
±0,25 |
|
В |
0–20,0 мм |
1,0 |
±0,25 |
|
Г |
0–60,0 мм |
1,0 |
±0,15 |
Присутствует возможность измерения в дюймах.

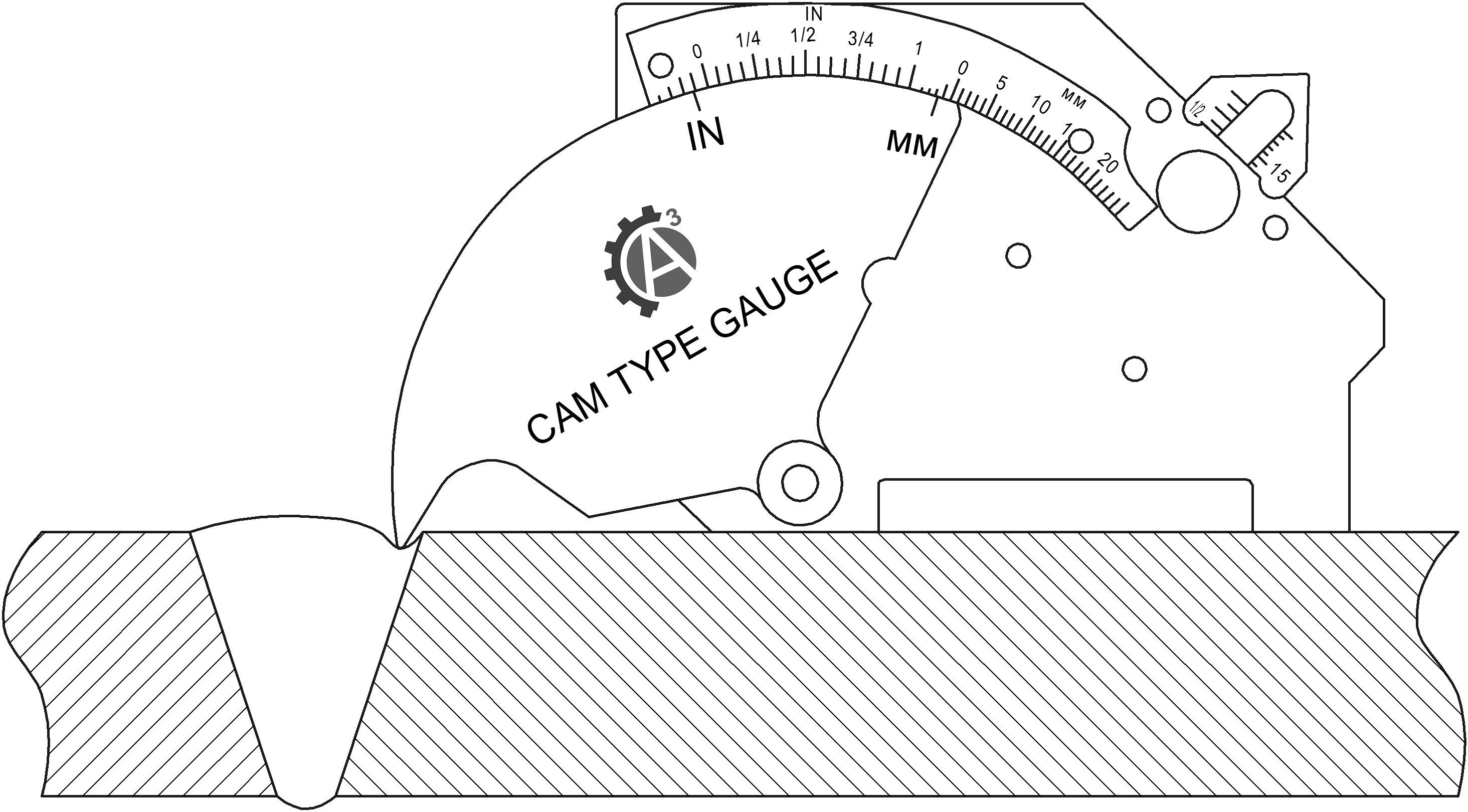

Измерение подреза
Установить шаблон на поверхность объекта контроля, опустить измерительный наконечник в нижнюю точку дефекта. Результат смотреть по шкале Б.

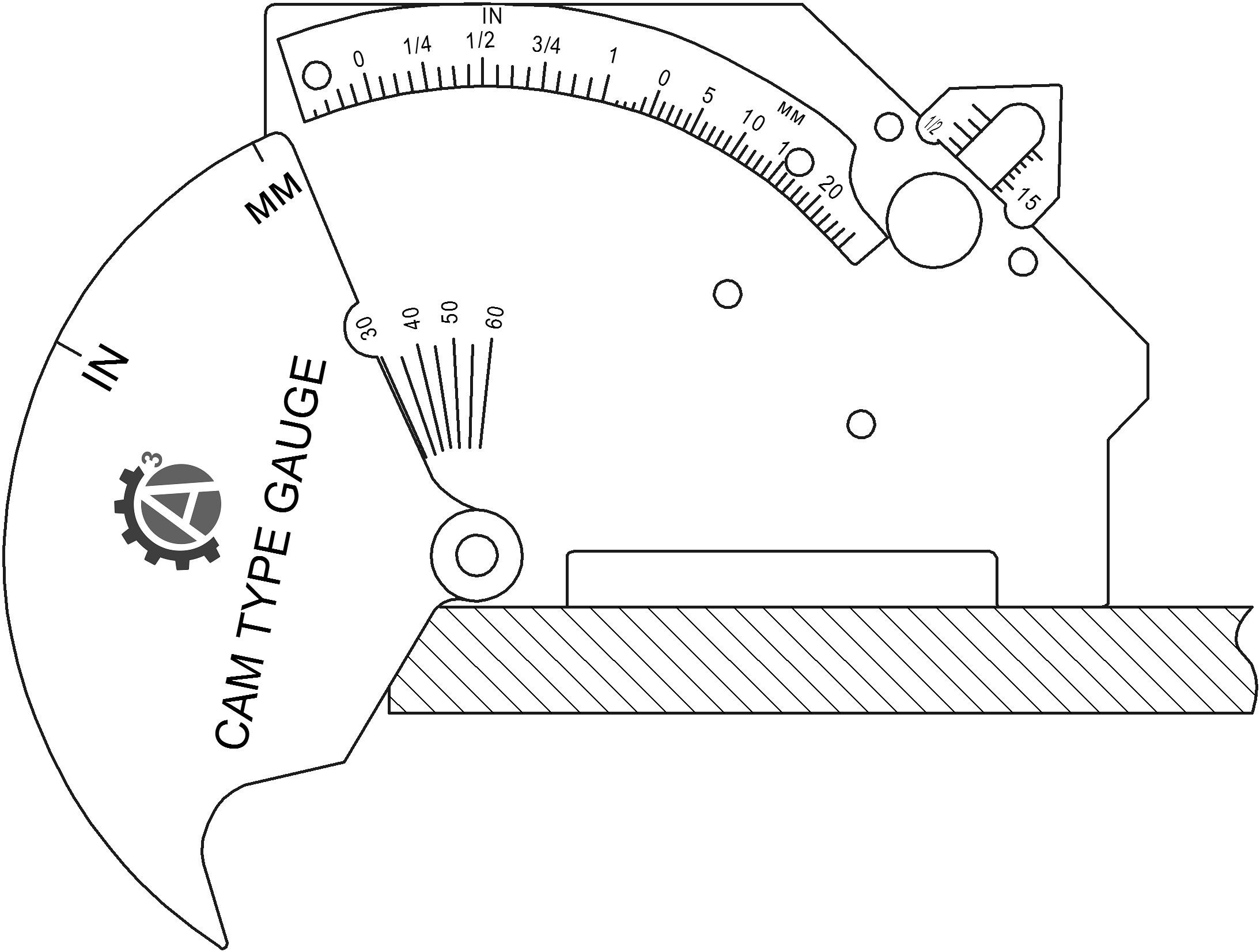

Измерение угла разделки кромок
Установить шаблон на поверхность объекта контроля, опустить измерительный движок 2 плотно приложить на кромку. Результат смотреть по шкале А.
Измерение вогнутости шва
Установить шаблон на поверхность объекта контроля, плотно приложив контрольные грани к поверхности сварного соединения. Результат смотреть по шкале В.

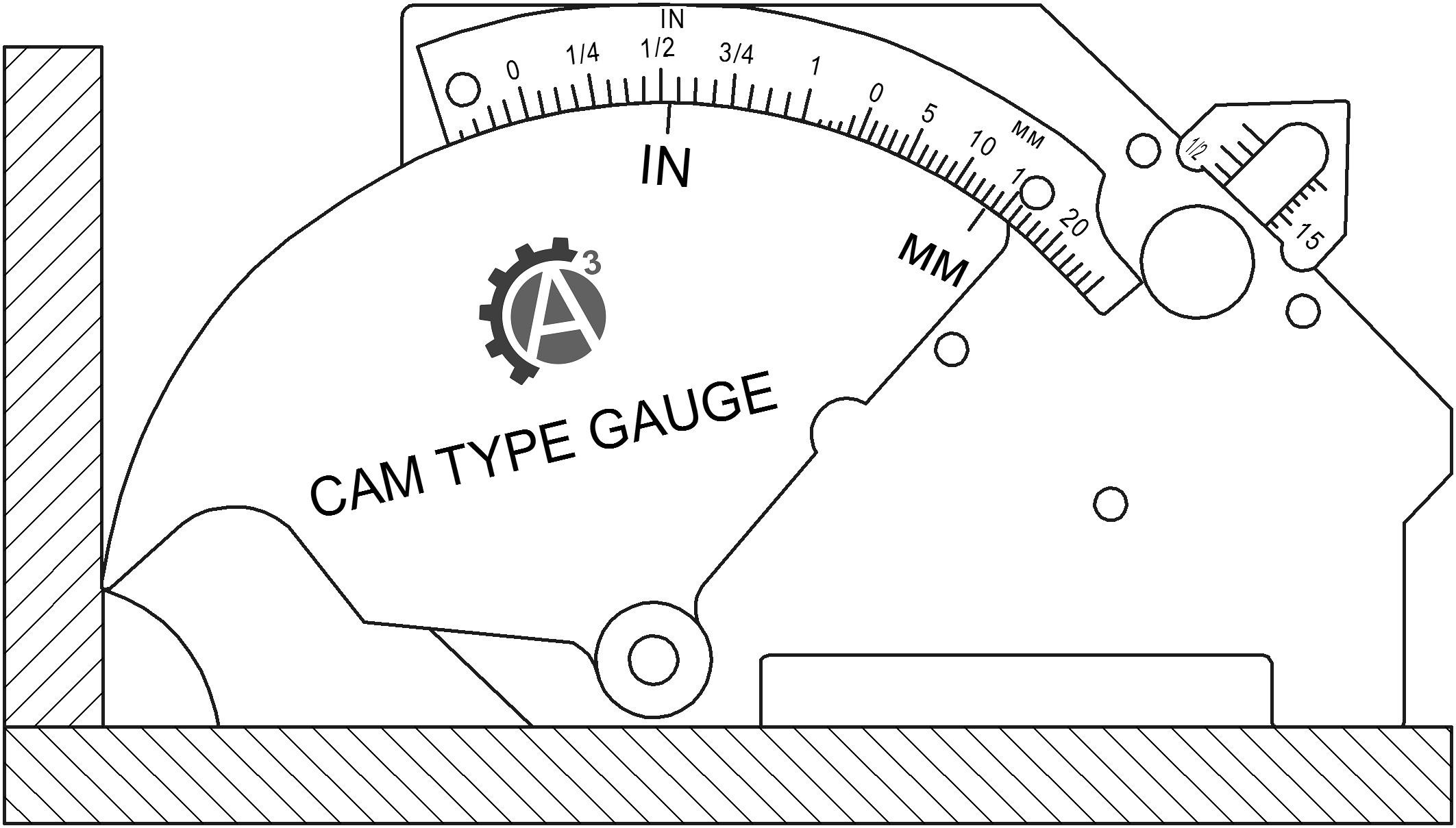

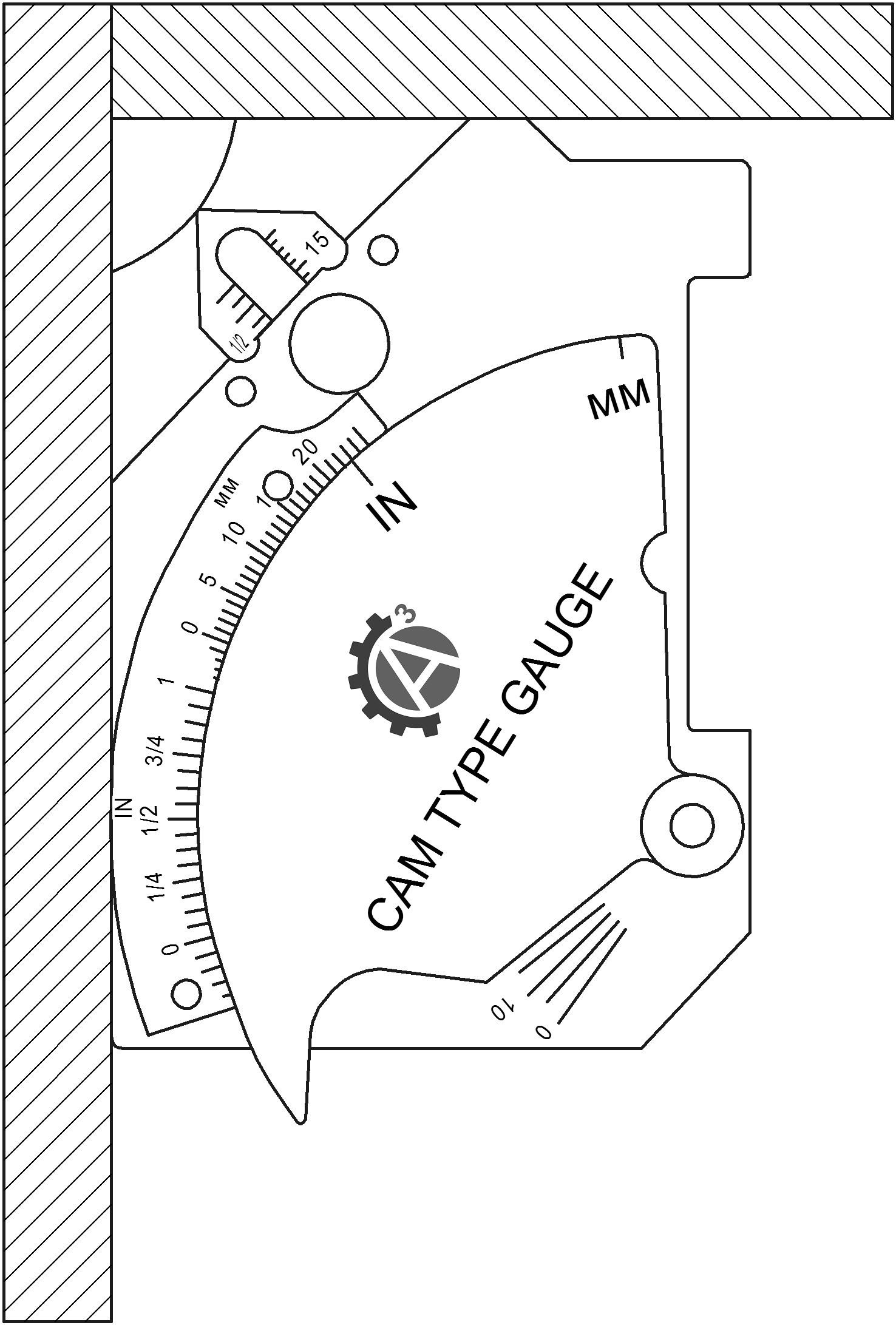

Измерение катета углового шва
Установить шаблон на поверхность объекта контроля, опустить измерительный наконечник в измерительную точку. Результат смотреть по шкале Б.

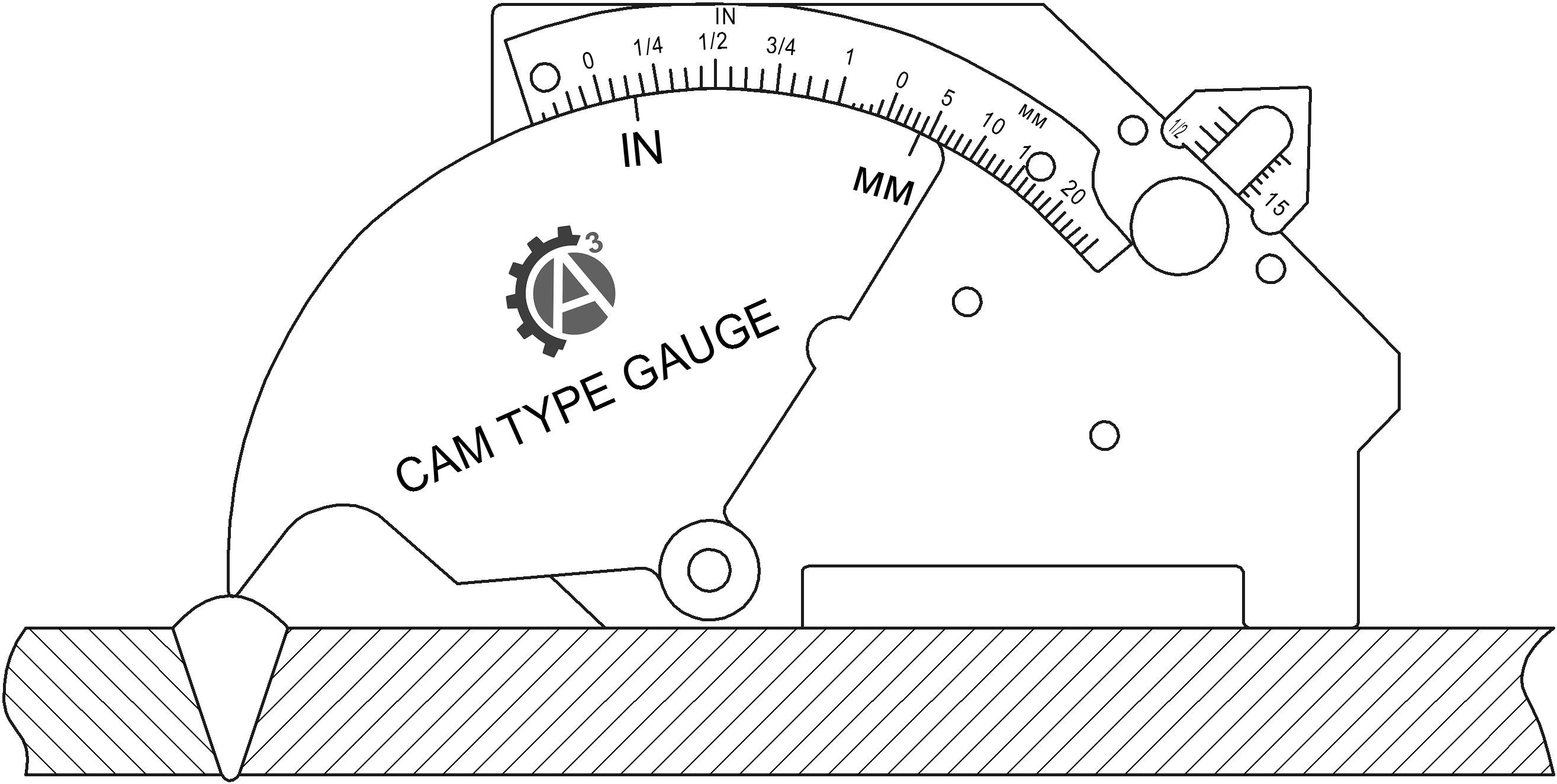

Измерение выпуклости шва
Установить шаблон на поверхность объекта контроля, опустить измерительный наконечник в измерительную точку. Результат смотреть по шкале Б.

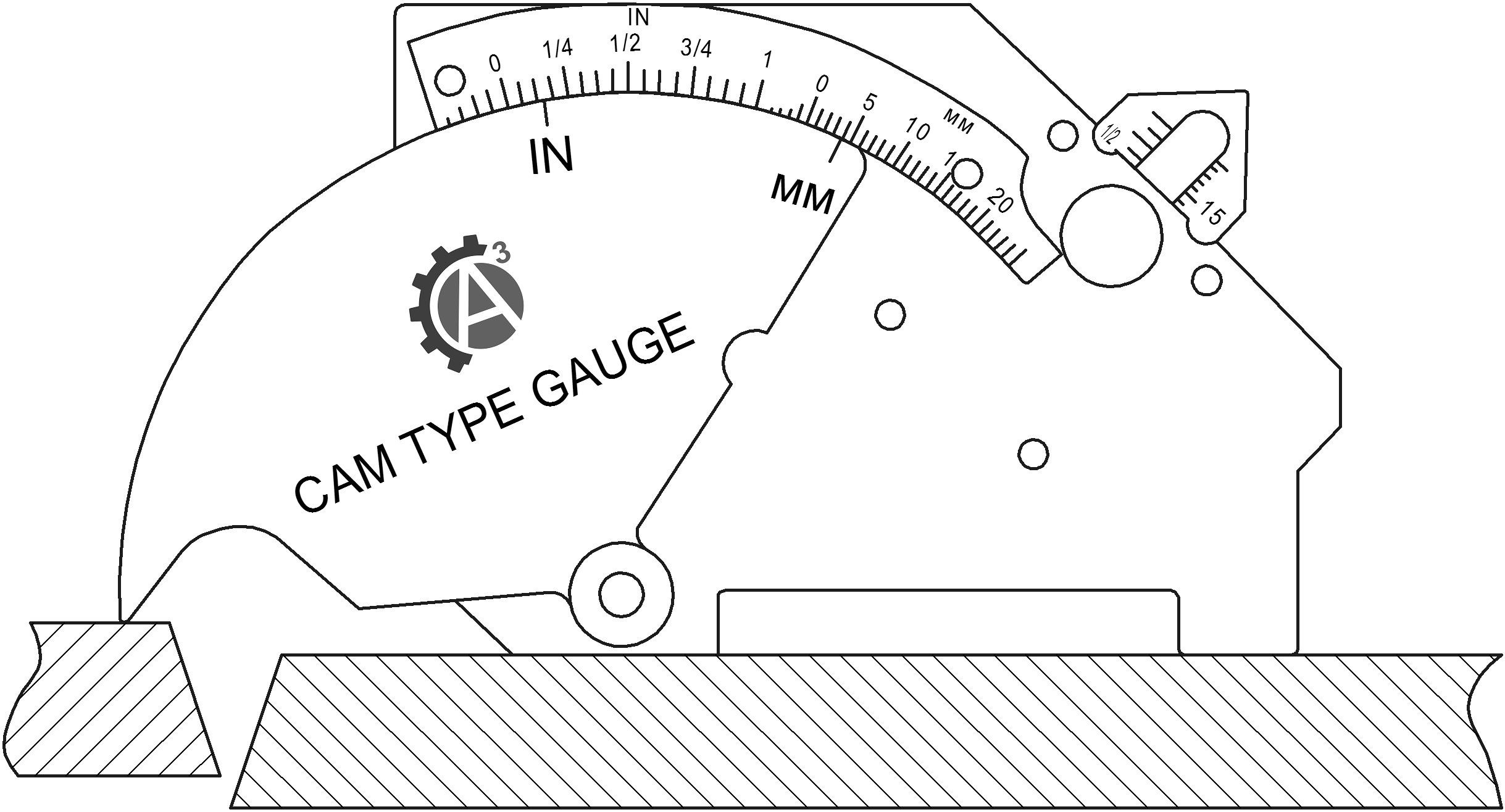

Измерение смещения кромок
Установить шаблон на поверхность объекта контроля, опустить измерительный наконечник в измерительную точку. Результат смотреть по шкале Б.
Гарантийный срок эксплуатации – 1 год (не менее). Поставляется с метрологической аттестацией.
