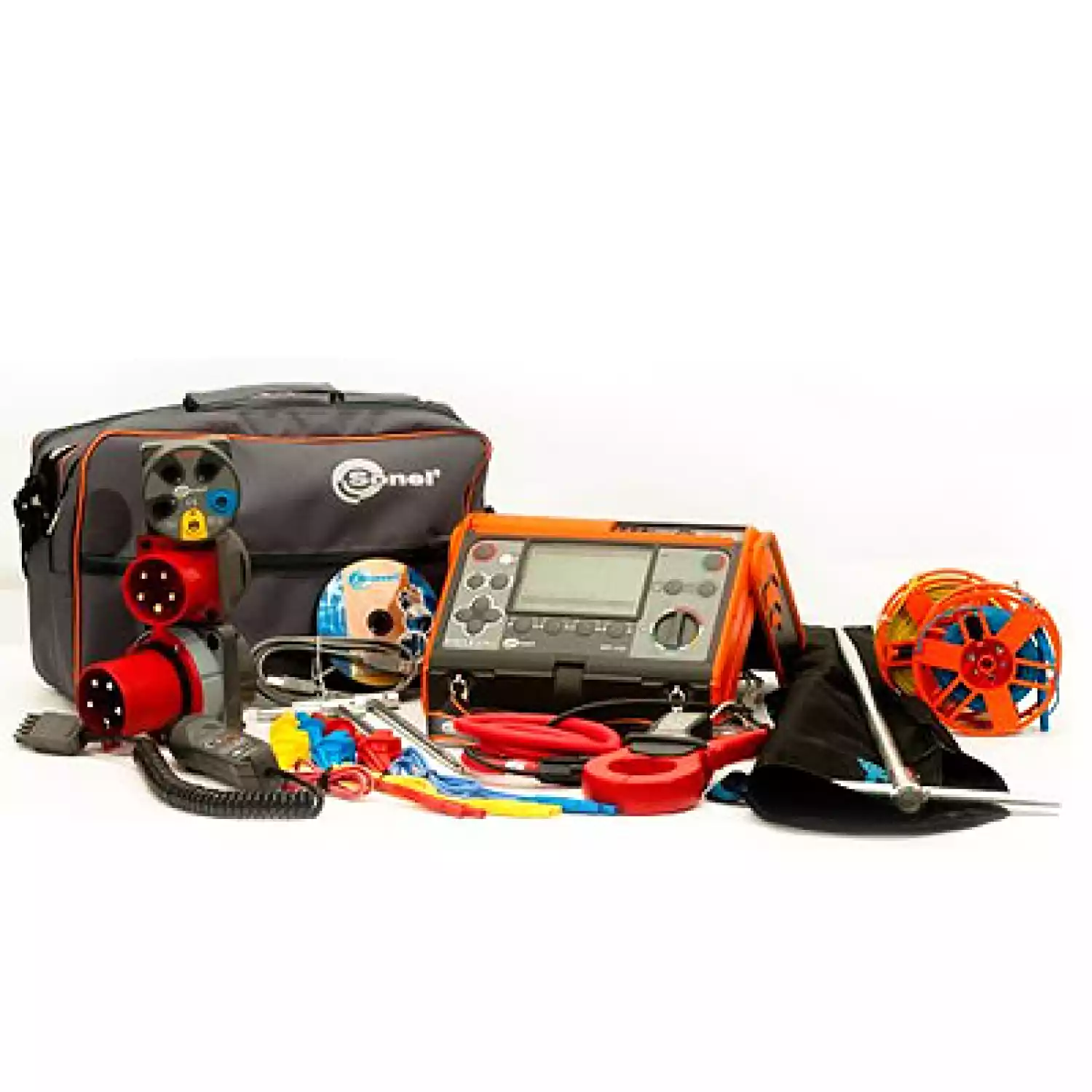

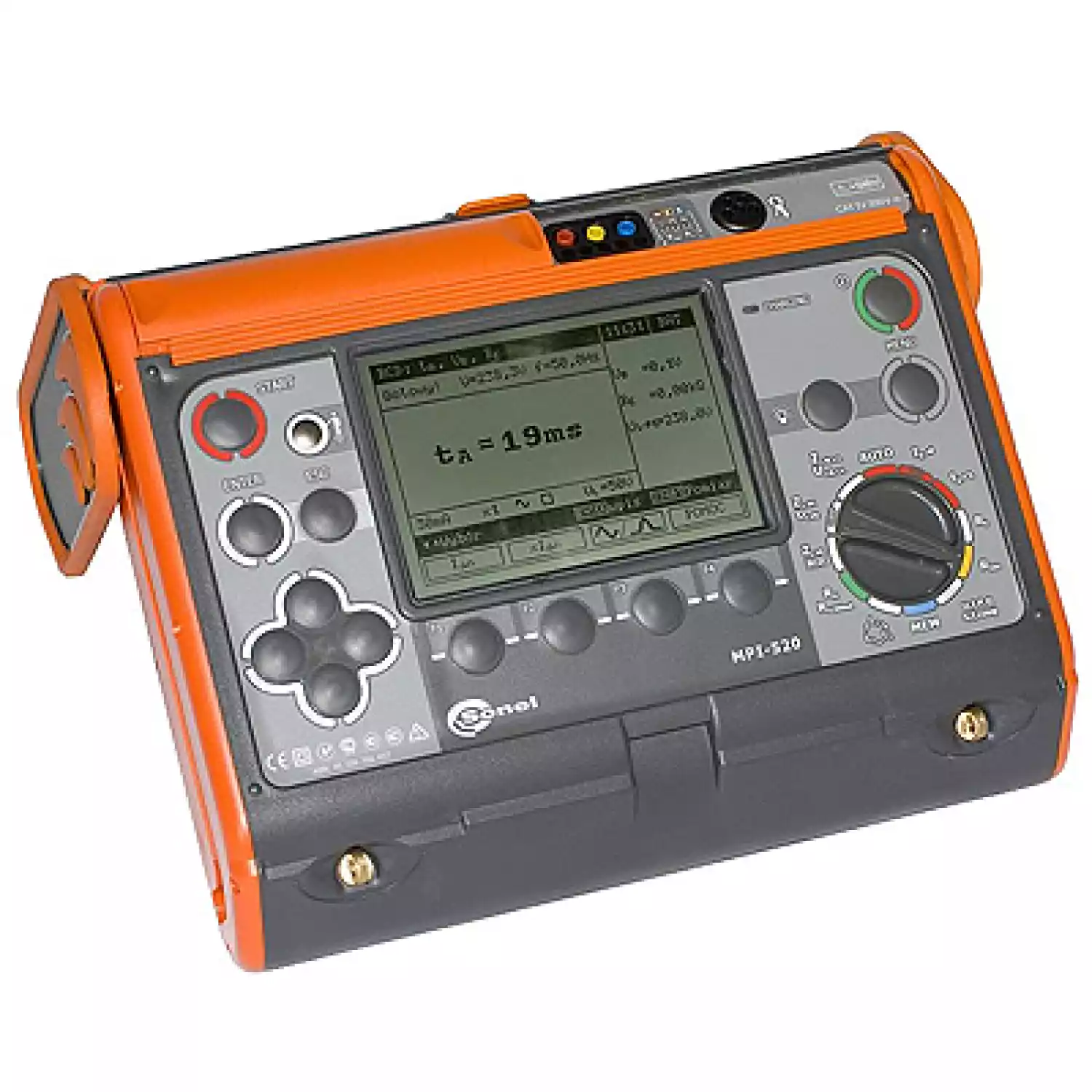

Измеритель параметров электробезопасности электроустановок MPI-520

Гарантия на прибор MPI-520 : 36 месяцев

Номер в Госреестре средств измерений: 44170-10

Класс защиты: IV 300В (III 600В) согласно PN-EN 61010-1

Температурный диапазон: 0...+50 °C

Габариты ШxВxГ: 288 x 223 x 75 мм

Масса: около 2,2 кг

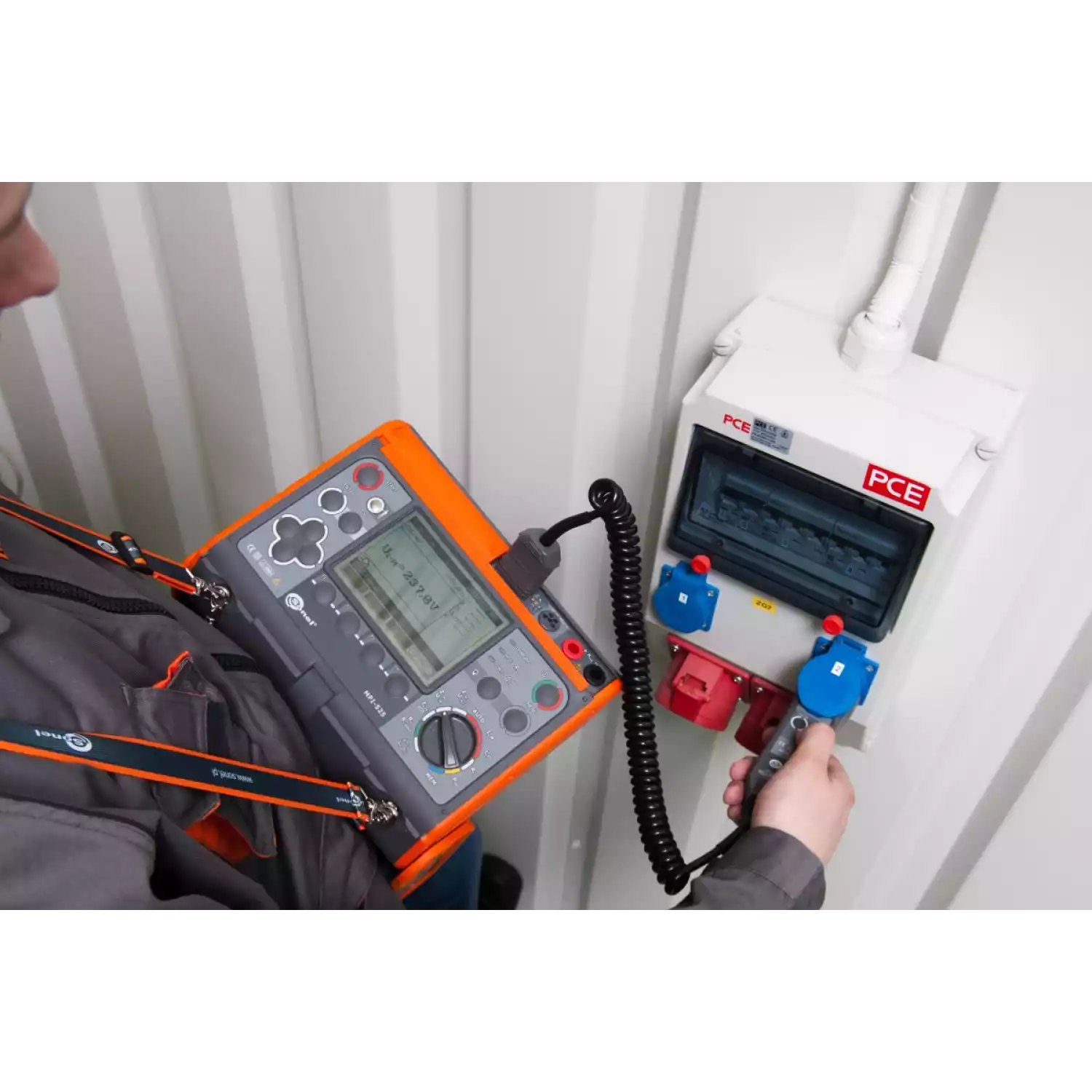

Применение измерителей параметров электробезопасности электроустановок MPI-520:

Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.



Назначение измерителя параметров электробезопасности электроустановок MPI-520:

Измерители параметров электробезопасности электроустановок MPI-520 предназначены для измерения:

• действующего значения фазного и междуфазного напряжения переменного тока;
• частоты переменного тока
• полного сопротивления цепи «фаза - нуль», «фаза - фаза», «фаза - защитный проводник» без отключения источника питания;
• полного сопротивления цепи «фаза - защитный проводник» без отключения источника питания и срабатывания УЗО;
• силы тока отключения устройства защитного отключения (далее - УЗО) для синусоидального дифференциального тока;
• силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
• силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
• силы тока отключения УЗО для дифференциального постоянного тока;
• времени отключения сети при срабатывании УЗО;
• сопротивления защитного заземления;
• напряжения прикосновения относительно номинального дифференциального тока;
• напряжения переменного тока помех;
• сопротивления заземляющего устройства по 3-х полюсному методу;
• сопротивления защитных проводников;
• электрического сопротивления малым током;
• сопротивления электроизоляции.



Измеритель параметров электробезопасности электроустановок MPI-520 вычисляет:

• Активное и реактивного сопротивления цепи «фаза - нуль», «фаза - фаза», «фаза - защитный проводник»;
• Силу тока цепи «фаза-нуль», «фаза - фаза», «фаза - защитный проводник».



Прибор MPI-520 применяется:

• Для контроля целостности (наличия) нулевого и защитного проводников (до начала измерений).
• Для проверки последовательности чередования фаз и перекоса фаз по напряжению.
• Для регистрации:

- переменного тока и напряжения;

- частоты;

- мощности: полной, активной и реактивной, а также коэффициента мощности.

• Для запоминания и передачи в компьютер данных измерений и вычислений.



Основные технические характеристики измерителя Sonel MPI-520

«е.м.р.» - единица младшего разряда

Измерение действующего значения напряжения переменного тока

Диапазон	Разрешение	Погрешность основная
0...299,9 В	0,1 В	± (2 %U + 6 е.м.р.)
300...500 В	1 В	± (2 %U + 2 е.м.р.)

Диапазон частоты 45...65 Гц

Измерение частоты

Диапазон	Разрешение	Погрешность основная
45,0...65,0 Гц	0,1 Гц	± (0,1% f + 1 е.м.р.)

Диапазон напряжения: 50...500В


Измерение переменного тока (True RMS)

Диапазон	Разрешение	Погрешность основная *)
0,0...99,9 мА	0,1 мА	± (5% I + 3 е.м.р.)
100...999 мА	1 мА	± (5% I +5 е.м.р.)
1,00...9,99 A	0,01 A
10,0...99,9 A	0,1 A
100...400 A	1 A

Номинальная частота сети f_n: 50 Гц, 60 Гц *) - Погрешность клещей учитывается отдельно


Измерение мощности активной (P), реактивной (Q), полной (S) и cos φ

Диапазон [Вт], [ВА], [вар]	Разрешение [Вт], [ВА], [вар]	Погрешность основная *)
0,00...99,9	0,1	± (7% S + 3 е.м.р.)
100...999	1
1,00...9,99 к	0,01 к	± (7% S + 5 е.м.р.)
10,0 к...99,9 к	0,1 к
100 к...200 к	1 к

• Диапазон напряжения: 0...500 В;
• Диапазон тока: 0...400 A;
• Номинальная частота сети f_n: 50 Гц, 60 Гц;
• Число фаз измеряемой цепи: 1;
• Диапазон отображения cos φ: 0,00..1,00 (разрешение 0,01); *) U: 50...500 В, I: 10 мA...400 A;
  Погрешность токоизмерительных клещей учитывается отдельно.



Измерение полного сопротивления петли короткого замыкания Z_L-PE, Z_L-n, Z_L-L

Измерение полного сопротивления петли Z_s
Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м)

Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Zs + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом

• Номинальное напряжение работы U_nL-N / U_nL-L:110/190В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В;
• Рабочий диапазон напряжений: 95 ... 270 В (для Z_L-PE и Z_L-n) или 95 ... 440 В (для Z_L-L )
• Номинальная частота сети f_n: 50 Гц, 60 Гц;
• Рабочий диапазон частоты: 45 ... 65 Гц;
• Максимальный ток (для 415 В): 41,5 А (10 мс);



Измерение сопротивления петли короткого замыкания: активного R_s и реактивного X_s

Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Zs + 5 е.м.р.) от Zs

• Расчет и отображение для Z_s< />



Измерение ожидаемого тока короткого замыкания I _k

Диапазон	Разрешение	Основная погрешность
0,055...1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00...19,99 A	0,01 A
20,0...199,9 A	0,1 A
200...1999 A	1 A
2,00...19,99 кA	0,01 кA
20,0...40,0 кA	0,1 кA

Измерение сопротивления петли короткого замыкания Z_L-PE RCD (без отключения выключателя УЗО)
Измерение сопротивления петли короткого замыкания Z_s
Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м)

Диапазон отображения	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	± (6% Zs+ 10 е.м.р.)
20,0...199,9 Ом	0,1 Ом	± (6% Zs+ 5 е.м.р.)
200...1999 Ом	1 Ом

• Не вызывает срабатывания выключателей УЗО с I_Δn≥ 30 мA;
• Номинальное рабочее напряжение U_n: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
• Рабочий диапазон напряжений: 95...270 В;
• Номинальная частота сети f_n: 50 Гц, 60 Гц;
• Рабочий диапазон частоты: 45...65 Гц;
• Контроль правильности соединения зажима PE при помощи электрода касания.



Показания сопротивления петли короткого замыкания: активного R_s и реактивного X_s

Диапазон отображения	Разрешение	Основная погрешность
0..19,99 Ом	0,01 Ом	± (6% Zs+ 10 е.м.р.)

• Расчет и отображение для величины Z_s< />



Показания тока короткого замыкания I_к

Диапазон отображения	Разрешение	Основная погрешность
0,058...1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00...19,99 A	0,01 A
20,0...199,9 A	0,1 A
200...1999 A	1 A
2,00...19,99 кA	0,01 кA
20,0...40,0 кA	0,1 кA

Измерение параметров отключения УЗО

• Номинальное напряжение работы U_n: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
• Рабочий диапазон напряжений: 95...270 В;
• Номинальная частота сети f_n: 50 Гц, 60 Гц;
• Рабочий диапазон частоты: 45...65 Гц.



Измерение времени отключения t_A УЗО

Тип выключателя	Установка кратности	Диапазон измерения	Разрешение	Основная погрешность
Общего типа	0,5 IΔn	0..300 мс	1 мс	± (2% tA+ 2 е.м.р.)*
	1 IΔn
	2 IΔn	0...150 мс
	5 IΔn	0...40 мс
Селективный	0,5 IΔn	0..500 мс
	1 IΔn
	2 IΔn	0...200 мс
	5 IΔn	0...150 мс

^* - для I_Δn=10 мА и 0,5 I_Δn основная погрешность (2% t_A+ 3 е.м.р.)


Измерение сопротивления защитного заземления R_E

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мА	0,01 кОм ..5,00 кОм	0,01 кОм	4 мА	0...+10% RE ± 8 е.м.р.
30 мA	0,01 кОм ..1,66 кОм		12 мА	0...+10% RE ± 5 е.м.р.
100 мA	1 Ом..500 Ом	1 Ом	40 мA	0...+5% RE ± 5 е.м.р.
300 мA	1 Ом..166 Ом		120 мA
500 мA	1 Ом..100 Ом		200 мA
1000 мA	1 Ом..50 Ом		400 мA

Измерение напряжения прикосновения U_B, отнесенного к номинальному дифференциальному току

Диапазон	Разрешение	Номинальный ток	Основная погрешность
0..9,9 В	0,1 В	0,4*IΔn	0..10% UB ± 5 е.м.р.
10..99,9 В			0..15% UB

Измерение тока отключения I_A для синусоидального дифференциального тока

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	3,3..10,0 мA	0,1 мA	0,3 × IΔn..1,0 × IΔn	± 5% IΔn
30 мA	9,0..30,0 мA
100 мA	33..100 мA	1 мA
300 мA	90..300 мA
500 мA	150..500 мA
1000 мA	330..1000 мA

• Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
• Время протекания тока измерения ............................... макс. 3200 мс.



Измерение тока отключения УЗО (I_A) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	4,0..20,0 мA	0,1 мA	0,35 × IΔn..2,0 × IΔn	± 10 % IΔn
30 мA	12,0..30,0 мA		0,35 × IΔn..1,4 × IΔn	±10 % IΔn
100 мA	40..140 мA	1 мA
300 мA	120..420 мA
500 мA	200..700 мA

• Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
• Время протекания тока измерения ................................ макс. 3200 мс.



Измерение тока отключения УЗО ( I_A) для постоянного дифференциального тока

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	4,0..20,0 мA	0,1 мA	0,2 × IΔn..2,0 × IΔn	± 10 % IΔn
30 мA	12..60 мA	1 мA
100 мA	40..200 мA
300 мA	120..600 мA
500 мA	200..1000 мA

• Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки;
• Время протекания тока измерения ............................... макс. 5040 мс



Измерение сопротивления заземляющего устройства ( R_E)
Измерение согласно PN-EN 61557-5: 0,5 Ом...1,99 кОм (для измерительного напряжения 50 В), 0,56 Ом...1,99 кОм (для измерительного напряжения 25 В)

Диапазон	Разрешение	Основная погрешность
0,00...9,99 Ом	0,01 Ом	± (2% RE+ 4 е.м.р.)
10,0...99,9 Ом	0,1 Ом	± (2% RE+ 3 е.м.р.)
100...999 Ом	1 Ом
1,0...1,99 кОм	0,01 кОм

• Измерительное напряжение: 25 В или 50 В RMS;
• Измерительный ток: 20 мA, синусоидальный RMS 125 Гц (для f_n=50 Гц) и 150 Гц (для f_n=60 Гц);
• Блокирование измерения при напряжении помех U_N>24 В
• Максимальное напряжение помех (измерение) U_Nmax=100 В
• Максимальное сопротивление вспомогательных зондов: 50 кОм



Измерение сопротивления вспомогательных зондов R_H, R_S

Диапазон	Разрешение	Основная погрешность
000...999 Ом	1 Ом	± (5% (RS+RE+RH) + 3 е.м.р.)
1,00...9,99 кОм	0,01 кОм
10,0...50,0 кОм	0,1 кОм



Измерение напряжения помех
Внутреннее сопротивление: около 100 кОм

Диапазон отображения	Разрешение	Основная погрешность
0..100 В	1 В	± (2% U + 3 е.м.р.)

Измерение переходных сопротивлений контактов и проводников током ± 200 мA
Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом

Диапазон	Разрешение	Основная погрешность
0,00...19,99 Ом	0,01 Ом	± (2% R + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...400 Ом	1 Ом

• Напряжение на открытых зажимах: 4...9 В;
• Исходящий ток при R < >
• Компенсация сопротивления измерительных проаодников;
• Измерение двунаправленным током.



Измерение активного сопротивления малым током

Диапазон	Разрешение	Основная погрешность
0,00...199,9 Ом	0,1 Ом	± (3% R + 3 е.м.р.)
200...2000 Ом	1 Ом

• Напряжение на открытых зажимах: 4...9 В;
• Исходящий ток < >
• Звуковой сигнал для измеряемого сопротивления < >
• Компенсация сопротивления измерительных проводов.



Измерение сопротивления изоляции
Диапазон измерения согласно PN-EN 61557-2:
- для U_N = 50 В: 50 кОм...250 МОм
- для U_N = 100 В: 100 кОм...500 МОм
- для U_N = 250 В: 250 кОм...1 ГОм
- для U_N = 500 В: 500 кОм...2 ГОм
- для U_N = 1000 В: 1 МОм...3 ГОм

Диапазон отображения для Un= 50В	Разрешение	Основная погрешность
0...1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.) [± (5% RISO+ 8 е.м.р.)]*
2,00...19,99 MОм	0,01 MОм
20,0...199,9 MОм	0,1 MОм
200...250 MОм	1 MОм

* - для адаптеров WS-03 и WS-04


Диапазон отображения для Un= 100В	Разрешение	Основная погрешность
0...1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.) [± (5% RISO+ 8 е.м.р.)]*
2,00...19,99 MОм	0,01 MОм
20,0...199,9 MОм	0,1 MОм
200...500 MОм	1 MОм

* - для адаптеров WS-03 и WS-04


Диапазон отображения для Un= 250В	Разрешение	Основная погрешность
0...1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.) [± (5% RISO+ 8 е.м.р.)]*
2,00...19,99 MОм	0,01 MОм
20,0...199,9 MОм	0,1 MОм
200...999 MОм	1 MОм

* - для адаптеров WS-03 и WS-04


Диапазон отображения для Un= 500В	Разрешение	Основная погрешность
0...1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.) [± (5% RISO+ 8 е.м.р.)]*
2,00...19,99 MОм	0,01 MОм
20,0...199,9 MОм	0,1 MОм
200...999 MОм	1 MОм
1,00...2,00 ГОм	0,01 ГОм	± (4% RISO+ 6 е.м.р.) [± (5% RISO+ 8 е.м.р.)]*

* - для адаптеров WS-03 и WS-04


Диапазон отображения для Un= 1000В	Разрешение	Основная погрешность
0...1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.)
2,00...19,99 MОм	0,01 MОм
20,0...199,9 MОм	0,1 MОм
200...999 MОм	1 MОм
1,00...3,00 ГОм	0,01 ГОм	± (4% RISO+ 6 е.м.р.)

• Напряжения измерения: 50 В, 100 В, 250 В, 500, 1000 В;
• Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
• Обнаружение опасного напряжения перед началом измерения;
• Разряд емкости измеряемого объекта;
• Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
• Измерение напряжения на разъемах +R_ISO, -R_ISO в диапазоне: 0..440 В;
• Измерительный ток < />
  Последовательность фаз
• Указания последовательности фаз: прямая, обратная;
• Диапазон напряжений сети U_L-L: 95...500 В (45...65 Гц);
• Отображение величины межфазных напряжений.


  Дополнительные технические характеристики
  Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
  Категория безопасности	IV 300 В (III 600V) согласно PN-EN 61010-1
  Степень защиты корпуса согласно PN-EN 60529	IP54
  Питание измерителя	пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 шт)
  Температура хранения	-20...+70°C
  Температура рабочая	0...+50°C
  Время до самовыключения	120 секунд
  Количество измерений Z, RE или RCD (для щелочных батареек)	>3000 (2 измерения / минуту)
  Количество измерений RISO или RCONT (для щелочных батареек)	>2000
  Память результатов измерения	990 ячеек, 57500 результатов
  Интерфейс	USB



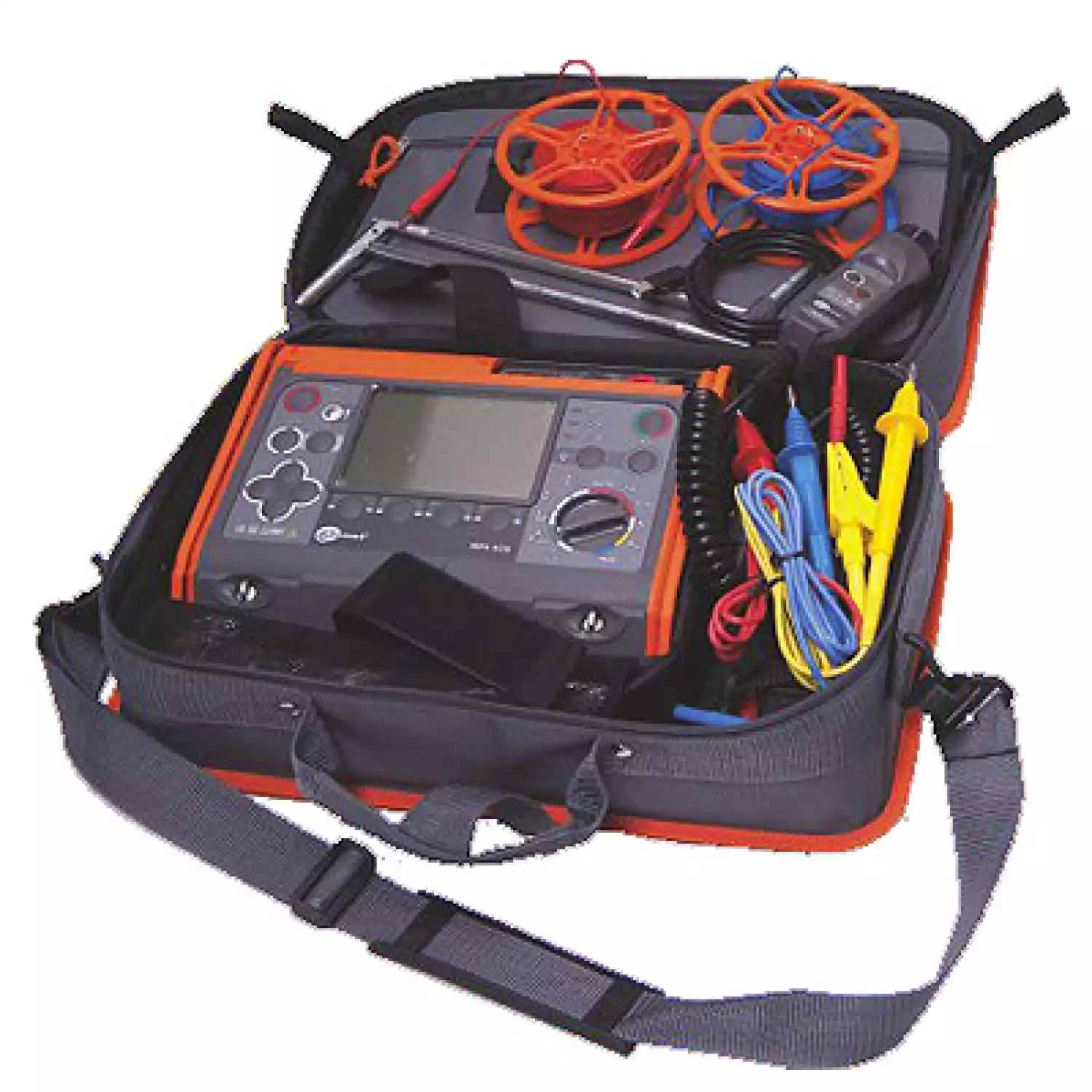

Стандартный комплект поставки прибора MPI-508:

	Индекс
Провод измерительный 1,2 м с разъемами «банан» голубой	WAPRZ1X2BUBB
Провод измерительный 25 м на катушке с разъемами «банан» красный	WAPRZ025REBBSZ
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012	WAZASZ7
Зонд острый с разъемом «банан» голубой	WASONBUOGB1
Зонд острый с разъемом «банан» красный	WASONREOGB1
Зонд острый с разъемом «банан» желтый	WASONYEOGB1
Зажим «Крокодил» изолированный жёлтый K02	WAKRPYE20K02
Кабель сетевой	WAPRZLAD230
Зонд измерительный для забивки в грунт 30 см	WASONG30
Футляр L2	WAFUTL2
Провод измерительный 1,2 м с разъемами «банан» желтый	WAPRZ1X2YEBB
Провод измерительный 50 м на катушке с разъемами «банан» желтый	WAPRZ050YEBBSZ
Адаптер автомобильный (12В)	WAPRZLAD12SAM
Зажим «Крокодил» изолированный красный K02	WAKRORE20K02
Аккумуляторная батарея NiMH SONEL-07 4,8V	WAAKU07
Провод измерительный 1,2 м с разъемами «банан» красный	WAPRZ1X2REBB
Кабель последовательного интерфейса USB	WAPRZUSB
Комплект ремней «Свободные руки»	WAPOZSZEKPL
Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ»	WAADAWS03
