Гарантия: 36 месяцев
Класс защиты: IP54 (IP 67 с закрытой верхней крышкой)
Температурный диапазон: -20 °C … +50 °C
Габариты ШxВxГ: 390×310×170 мм
Масса: 7 кг

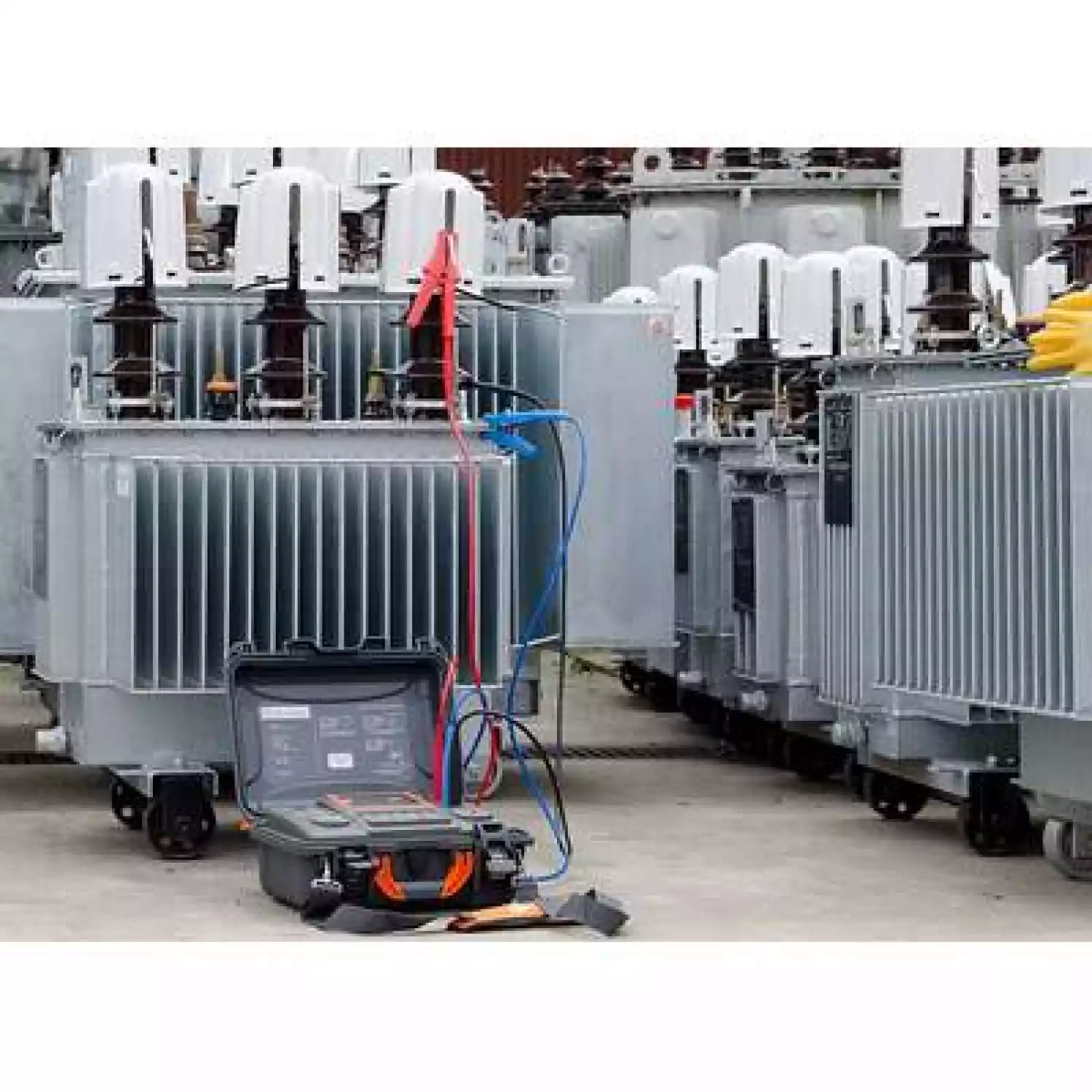

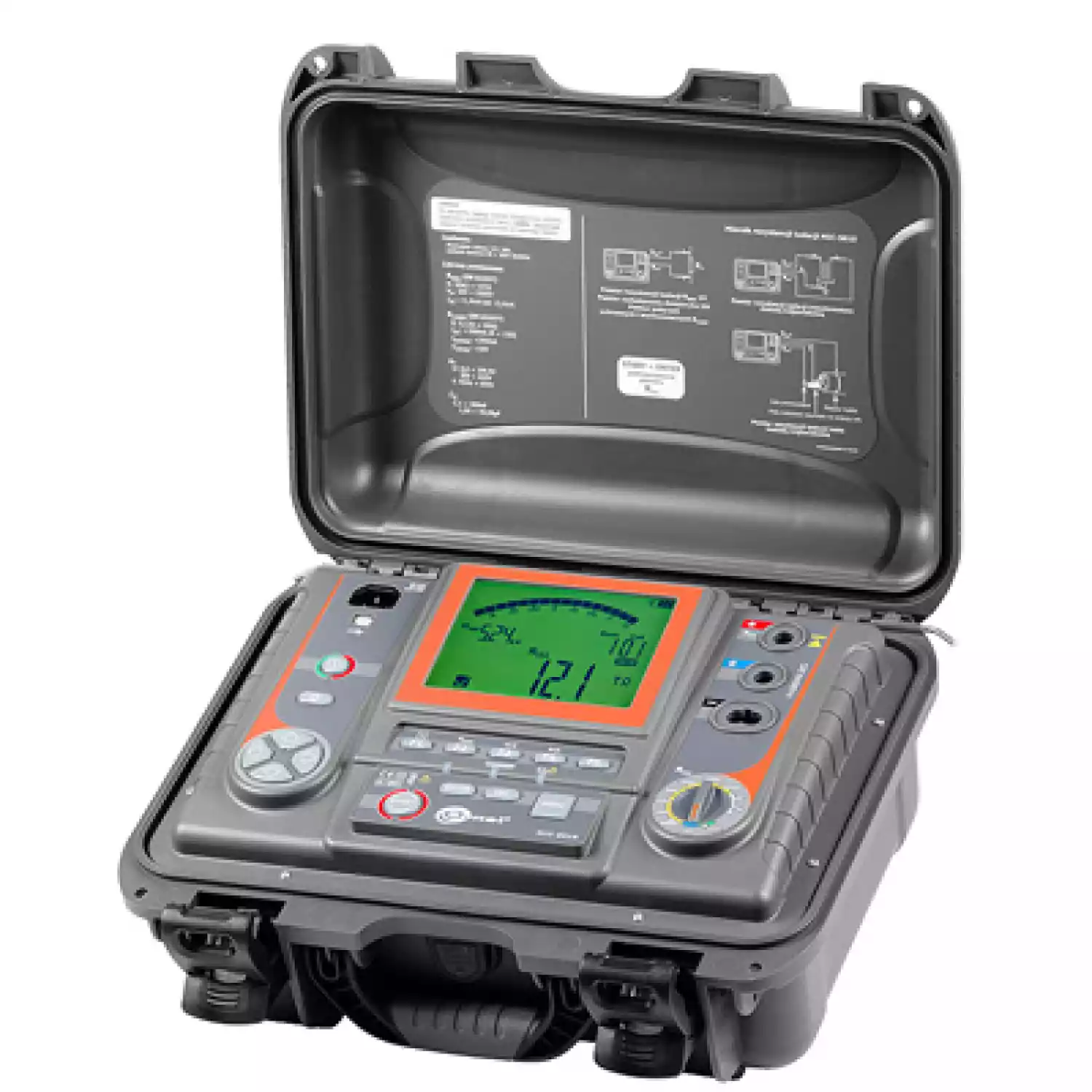

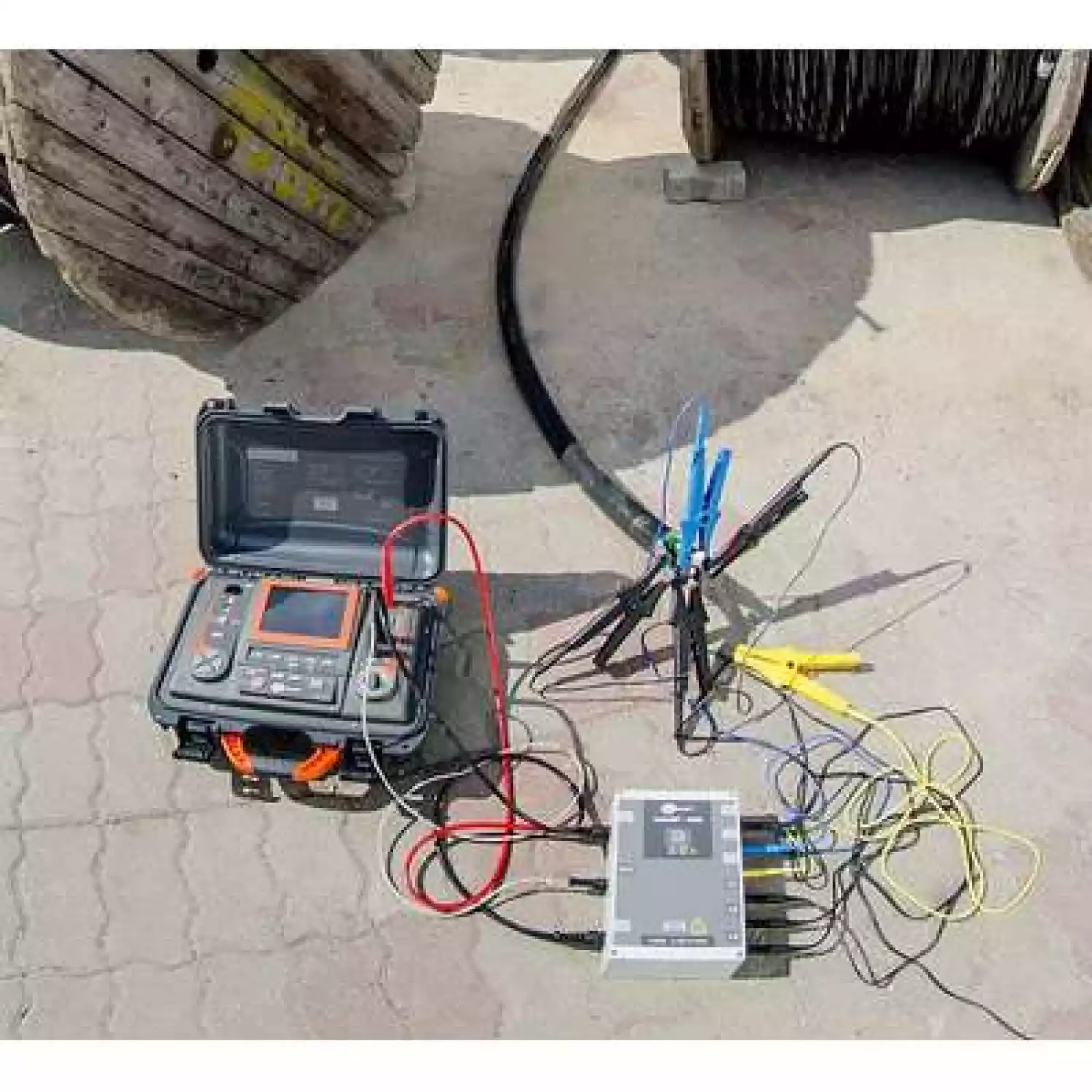

Измеритель параметров электроизоляции MIC-5010 предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Измерение сопротивления электроизоляции RISO
Диапазон измерения согласно IEC 61557-2 для UN = 5 кВ: от 5,00 МОм до 15,0 ТОм
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,0...999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м. р.) |
| 1,00...9,99 МОм | 0,01 МОм | |
| 10,0...99,9 МОм | 0,1 МОм | |
| 100...999 МОм | 1 МОм | |
| 1,00...9,99 ГОм | 0,01 ГОм | |
| 10,0...99,9 ГОм | 0,1 ГОм | |
| 100...999 ГОм | 1 ГОм | ± (3,5 % и.в. + 10 е.м. р.) |
| 1,00…9,99 ТОм | 0,01 TОм | ± (7,5 % и.в. + 10 е.м. р.) |
| 10,0…15,0 ТОм | 0,1 TОм | ± (10 % и.в. + 10 е.м. р.) |
Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения
| Напряжение UISO | Измерительный диапазон |
| 250 В | 500 ГОм |
| 500 В | 1,00 ТОм |
| 1000 В | 2,00 ТОм |
| 2500 В | 5,00 ТОм |
| 5000 В | 15,0 ТОм |
Измерение сопротивления электроизоляции нарастающим напряжением (SV)
| Целевое напряжение UISO | Последовательность измерительного напряжения |
| 1 кВ | 200, 400, 600, 800, 1000 В |
| 2,5 кВ | 0,5; 1; 1,5; 2; 2,5 кВ |
| 5 кВ | 1, 2, 3, 4, 5 кВ |
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно IEC 61557-4: 0,12...999 Ом
| Диапазон отображения | Разрешение | Основная погрешность |
| 0...19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) |
Напряжение на разомкнутых измерительных проводниках: 4…24 В
Выходной ток при R < >
Компенсация сопротивления измерительных проводников
Измерение двунаправленным током
Измерение напряжения постоянного и переменного тока
| Диапазон | Разрешение | Основная погрешность |
| 0...29,9 В | 0,1 В | ± (2 % и. в. + 20 е.м.р.) |
| 30...299,9 В | 0,1 В | ± (2 % и. в. + 6 е.м.р.) |
| 300...600 В | 1 В | ± (2 % и. в. + 2 е.м.р.) |
Диапазон частот: от 45 Гц до 65 Гц
Измерение емкости
| Диапазон отображения | Разрешение | Основная погрешность |
| 1...999 нФ | 1 нФ | ± (5 % и.в. + 5 е.м.р.) |
| 1,00...49,9 мкФ | 0,01 мкФ |
Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO
Для измерительного напряжения ниже 100 В результат не гарантирован
| Дополнительные технические характеристики | |
| Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 |
| Категория безопасности | IV 600 В (III 1000 В) согласноEN 61010-1 |
| Степень защиты корпуса согласно EN 60529 | IP54 (IP 67 с закрытой крышкой |
| Питание измерителя | Встроенный гелевый аккумуляторный блок 12 В |
| Температура хранения | –25...+70 °C |
| Температура рабочая | -20..+50 °C |
| Относительная влажность | 20..80 % |
| Высота | До 3000 м |
| Питание зарядного устройства | Электросеть 90..260 В / 50..60 Гц |
| Дисплей | ЖК, сегментированный 5,6" |
| Интерфейс | USB или беспроводной интерфейс OR-1 |
| Габаритные размеры | 390×310×170 |
| Масса измерителя | около 7 кг |
