Тип оборудования: Измеритель параметров электроизоляции
Производитель: Instrumax
Модель: MIC-15k1
Гарантия: 36 месяцев

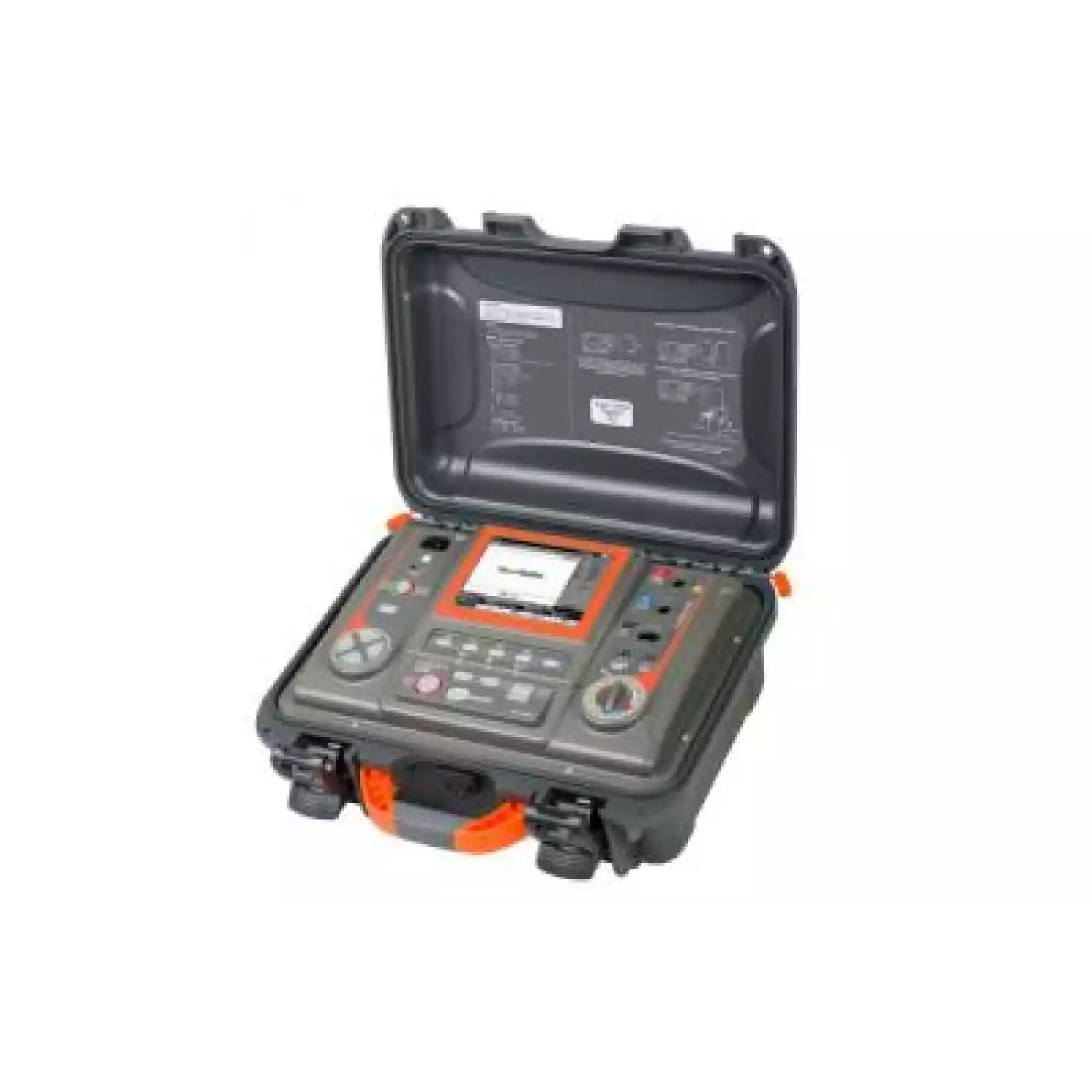

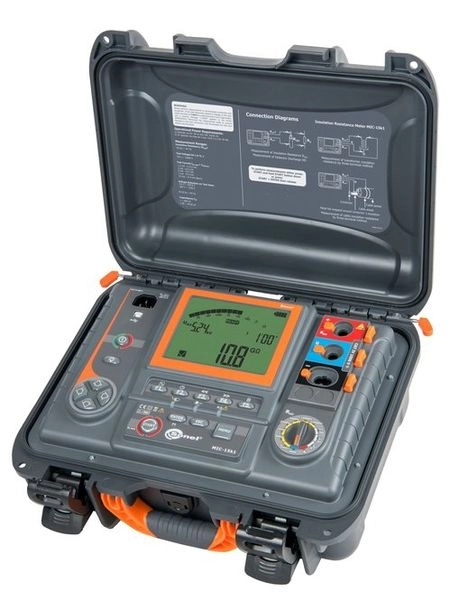

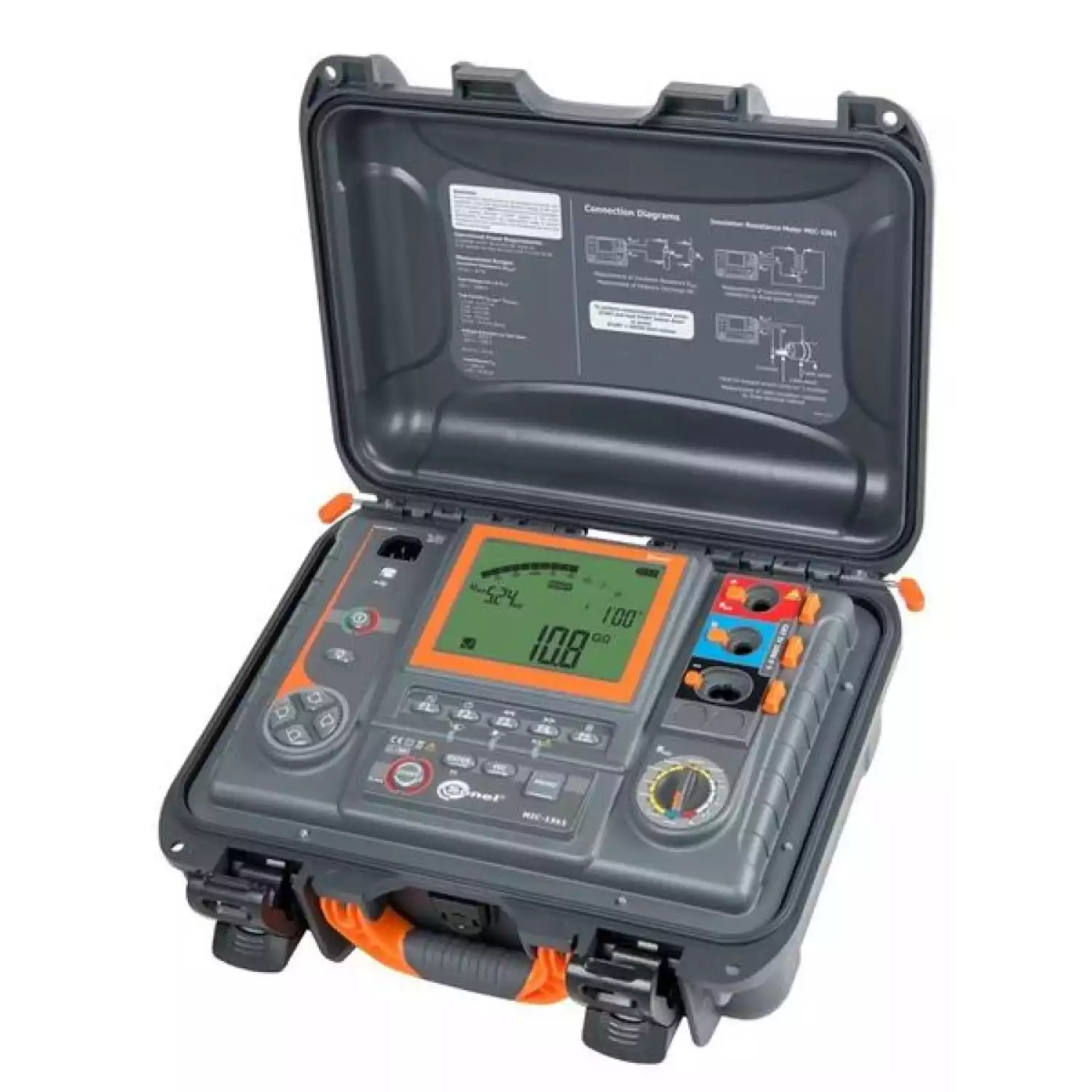

Описание прибора MIC-15k1:
MIC-15k1 – цифровой мегаомметр, предназначенный для испытаний электрической прочности и измерения сопротивления изоляции электроустановок системы электроснабжения под действием электромагнитного поля сверхвысокого класса напряжения. Максимальное измерительное напряжение составляет 15000 В постоянного тока с диапазоном измеряемого сопротивления до 40 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости и тока утечки. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.
Входы RISO имеют электронную защиту от перегрузки (например, на случай подключения к цепи под напряжением) до 1500 В в течение 60 секунд.
Исключительно полезным решением является функция «прожига» поврежденной изоляции объекта. Преобразователь мощностью около 150 Вт позволяет дожигать места повреждения кабеля и облегчает локализацию дефекта, например, используя метод рефлектометрии с помощью прибора TDR-410.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер
Функциональные возможности MIC-15k1:
Технические характеристики измерителя параметров электроизоляции MIC-15k1:
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.
Измерение напряжений переменного/постоянного тока:
| Диапазон показаний | Разрешение | Основная погрешность |
|---|---|---|
| 0…29,9 В | 0,1 В | ±(2 % и.в. + 20 е.м.р.) |
| 30,0…299,9 В | 0,1 В | ±(2 % и.в. + 6 е.м.р.) |
| 300…1500 В | 1 В | ±(2 % и.в. + 2 е.м.р.) |
Диапазон частоты: 45...65Гц
Измерение постоянным и нарастающим напряжением (SV) для UISO = 15кВ:
| Диапазон показаний | Разрешение | Основная погрешность |
|---|---|---|
| 0...999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м.р.) |
| 1,00...9,99 МОм | 0,01 МОм | |
| 10,0...99,9 МОм | 0,1 МОм | |
| 100…999 МОм | 1 МОм | |
| 1,00...9,99 ГОм | 0,01 ГОм | |
| 10,0...99,9 ГОм | 0,1 ГОм | |
| 100...999 ГОм | 1 ГОм | ± (3,5 % и.в. + 10 е.м.р.) |
| 1,00…9,99 ТОм | 0,01 ТОм | ± (7,5 % и.в. + 10 е.м.р.) |
| 10,0...40,0 ТОм | 0,1 ТОм | ± (12,5 % и.в. + 10 е.м.р) |
Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже:
| Напряжение | Диапазон измерений |
|---|---|
| 50 В | 200 ГОм |
| 100 В | 400 ГОм |
| 250 В | 1,00 ТОм |
| 500 В | 2,00 ТОм |
| 1000 В | 4,00 ТОм |
| 2500 В | 10,00 ТОм |
| 5000 В | 20,0 ТОм |
| 10000 В | 40,0 ТОм |
| 15000 В | 40,0 ТОм |
Примечание:
Для значения сопротивления изоляции ниже RISO min точность не определена, из-за работы измерителя с ограничением тока в соответствии с формулой:
где:
Измерение тока утечки:
| Диапазон показаний | Разрешение | Основная погрешность |
|---|---|---|
| 0,01 нА…11 мА | * | ± (5 % и.в. + 0,2 нА)** |
* - разрешение и размерность зависят от диапазона измерения сопротивления изоляции.
** - рассчитывается на основании показаний сопротивления.
Измерение ёмкости:
| Диапазон показаний | Разрешение | Основная погрешность |
|---|---|---|
| 0…999 нФ | 1 нФ | ± (5 % и.в. + 5 е.м.р.) |
| 1,00…49,99 мкФ | 0,01 мкФ |
Дополнительные технические характеристики:
| Питание измерителя |
- Литий-ионный аккумулятор (Li-Ion) 14,8 В; 5,3 Aч - Переменный ток 50/60 Гц 90÷260 В |
|
Категория электробезопасности |
CAT IV/1000 В |
|
Класс защиты |
Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005 |
|
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) |
IP40 (для закрытого корпуса IP67) |
|
Диапазон рабочих температур |
-20…50 °C |
|
Диапазон температур при хранении |
-25…70 °C |
|
Размеры |
390 x 308 x 172 мм |
|
Масса |
около 6,3 кг |
|
Дисплей |
Сегментный ЖКИ |
|
Память |
990 ячеек |
|
Интерфейс |
USB, Bluetooth |
|
|
|
|
|
|
|
|
|
|
|
