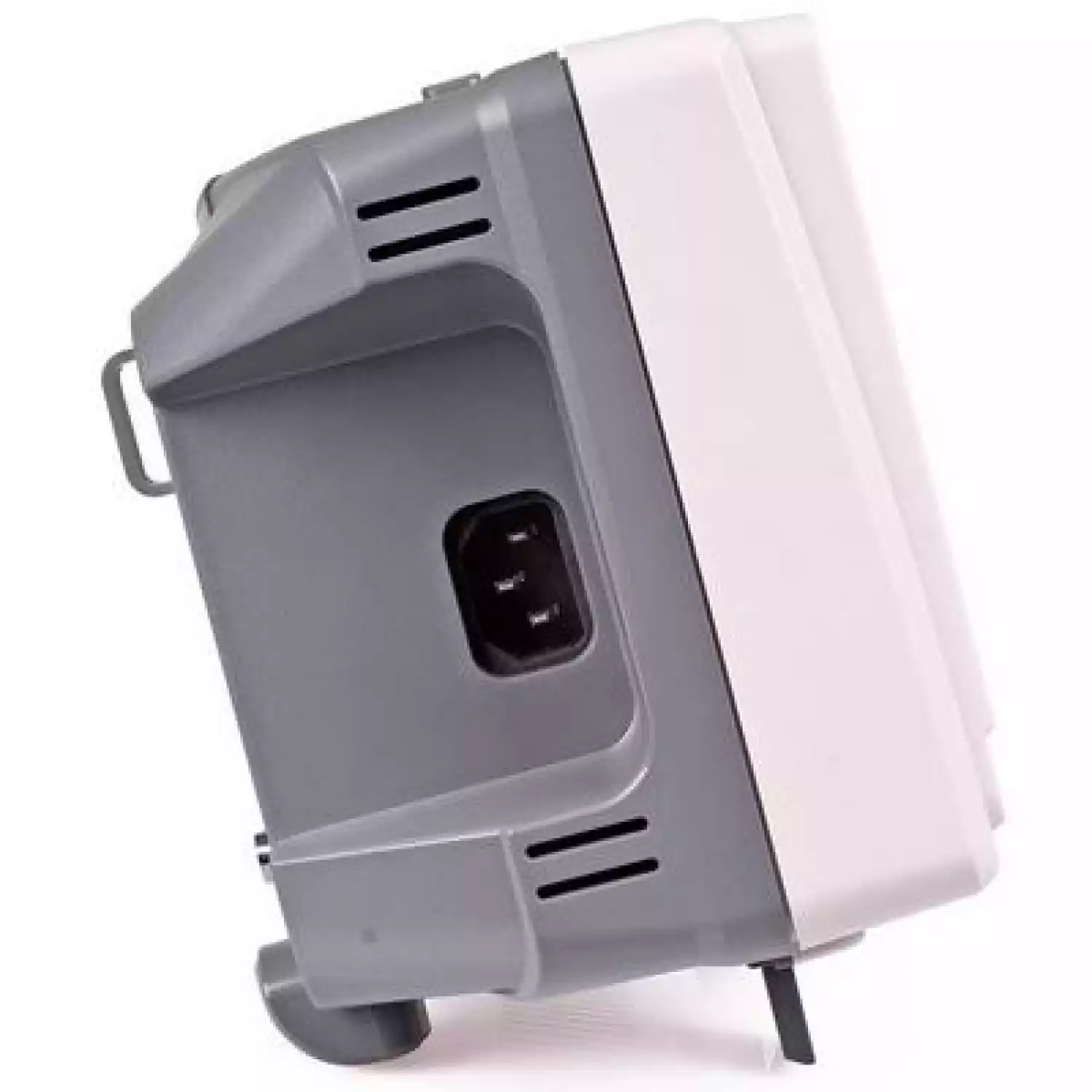

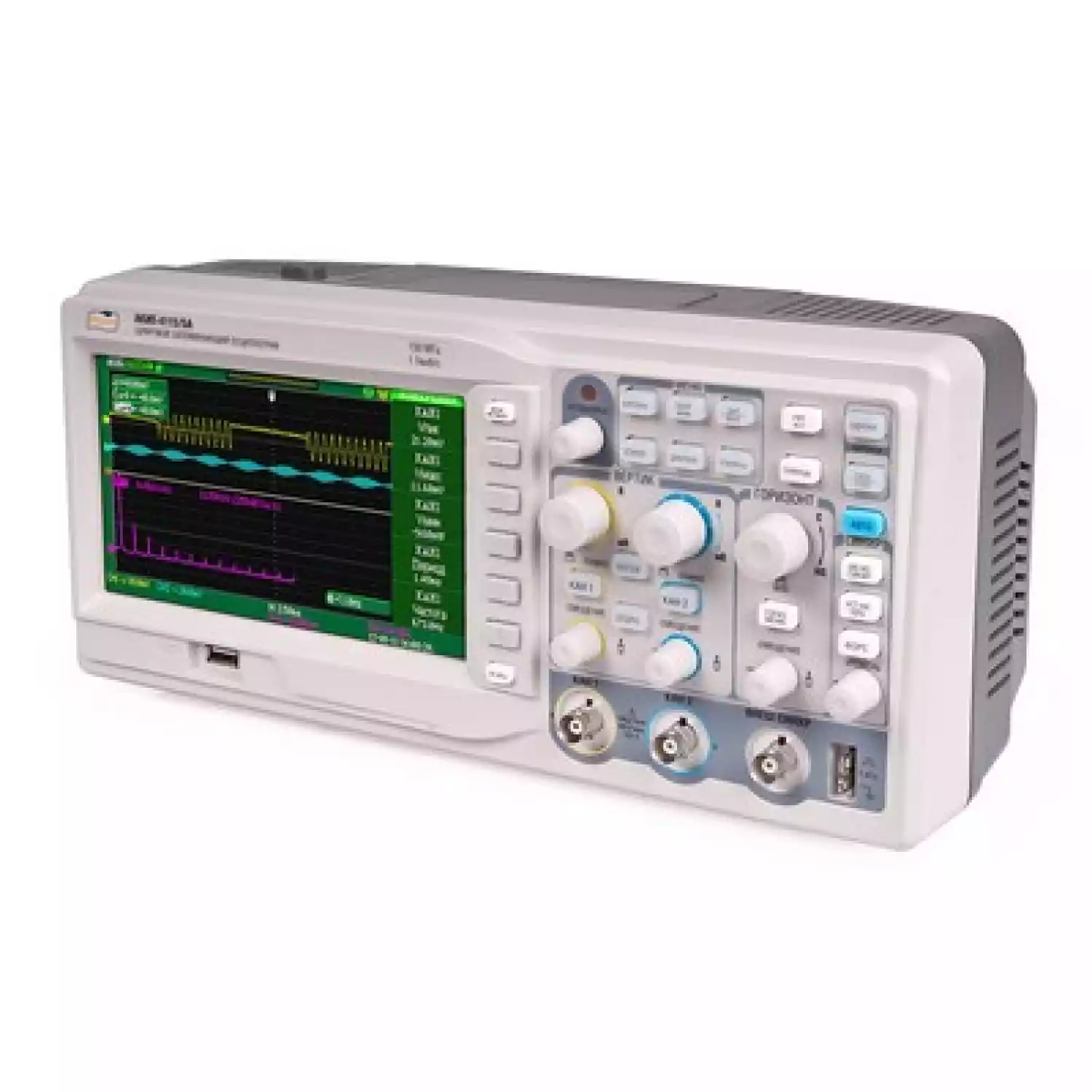

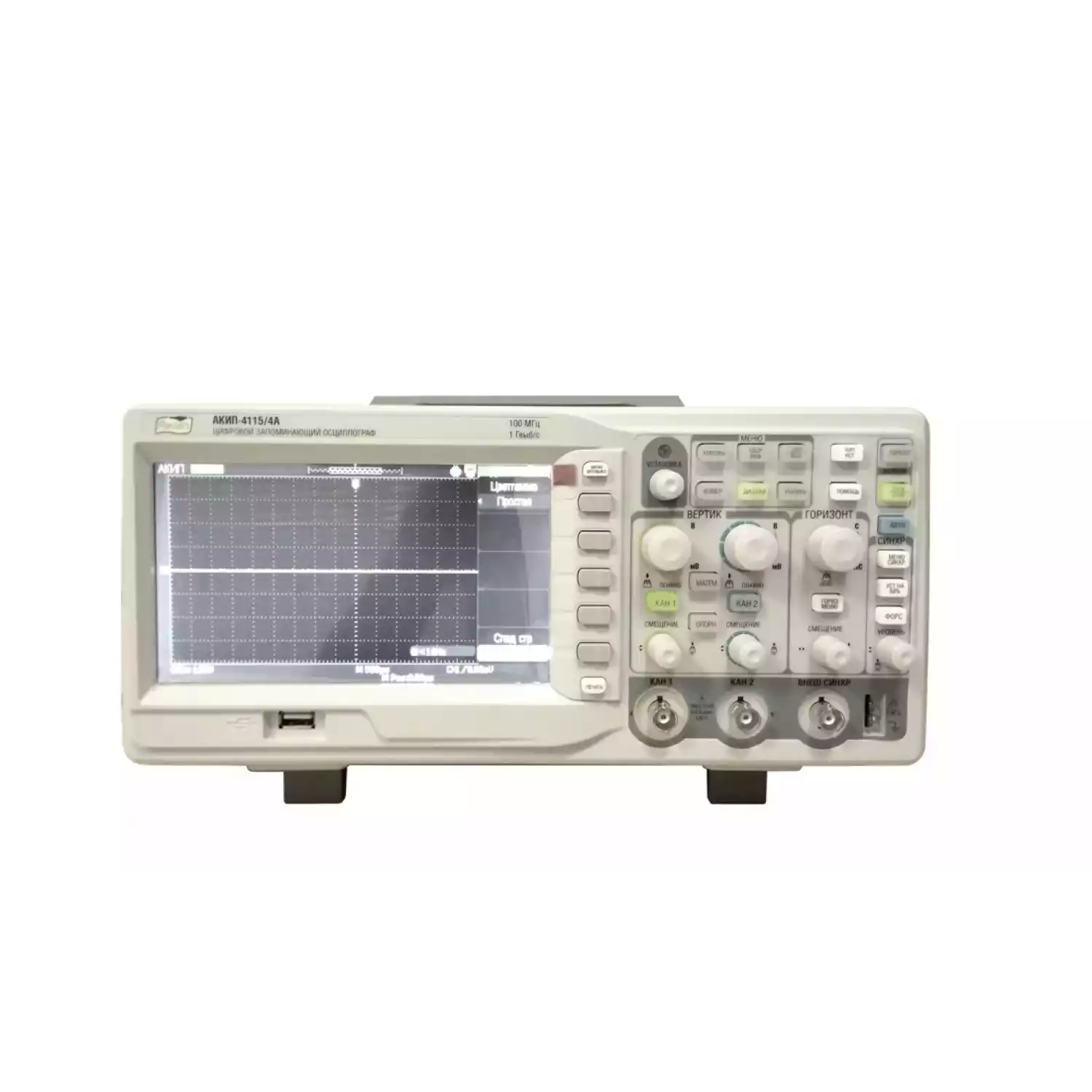

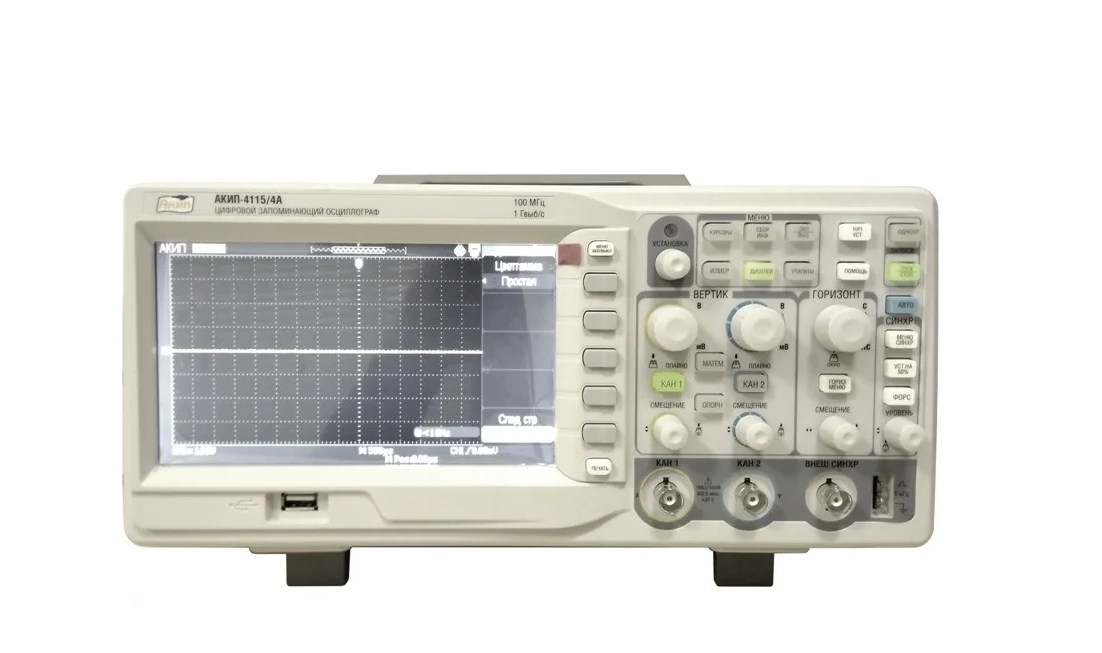

АКИП-4115/4А - цифровой запоминающий осциллограф

Тип оборудования: Осциллограф

Производитель: АКИП

Модель: АКИП-4115/4А

Описание: Прибор для измерения сигналов

АКИП-4115/4А - цифровой запоминающий осциллограф предназначен для исследования наблюдения, записи, измерения амплитудных и временных параметров электрического сигнала, подаваемого на его вход, либо непосредственно на экране.

Особенности осциллографа АКИП4115/4А:

Количество каналов: 2
Полоса пропускания 100 МГц
Макс. частота дискретизации 1 ГГц; эквивалентная до 50 ГГц (для периодического сигнала)
Макс. объем памяти: 2 МБ
Интерполяция: Sin X/х, линейная
5 функций математики: сложение, вычитание, умножение, деление, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
Автоматические (до 32-х параметров) и курсорные Δ-измерения
Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс
Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допускового контроля, выход сигнала «Годен/негоден»
Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
Большой цветной ЖК-дисплей: 8×18 дел., диагональ 17,8 см
Интерфейс: USB 2.0 для управления и записи данных (2), RS-232

Технические характеристики осциллографа АКИП4115 4А:

Канал вертикального отклонения
Число каналов	2
Полоса пропускания (-3 дБ)	0…100 МГц
Коэффициент отклонения (К_откл.)	2 мВ/дел…10 В/дел
Погрешность установки К_откл.	± 3%
Время нарастания (не более)	3,5 нс
Входной импеданс	1 МОм/13 пФ
Макс. входное напряжение	400 В пик-пик (х10); кат I
Связь по входу	Открытый, закрытый, земля
Коэффициент деления	1х, 10х, 100х, 1000х
Канал горизонтального отклонения
Коэффициент развертки (К_разв.)	2,5 нс – 50 с/дел
Погрешность установки К_разв.	0,01%
Режимы работы	Основной, окно, ZOOM окна, самописец (100 мнс…50 с/дел), X-Y
Синхронизация
Источники синхросигнала	Каналы 1, 2, внешний
Режимы запуска развертки	Автоколебательный, ждущий, однократный
Виды синхронизации	Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (ALT)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит
Макс. частота дискретизации	1 ГГц - 1 канал 500 МГц - 2 канала
Эквивалентная частота дискретизации	50 ГГц
Интерполяция	Линейная, Sin X / X
Объем памяти на канал	быстрая память: 20 кБ (40 кб при объед. каналов) длинная память: 1 МБ (2 МБ при объед. каналов)
Режимы сбора данных	Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконечн., выкл.), самописец (от 100 мс/дел)
Курсорные измерения
Режимы	ручной, автоизмерения, слежение (трэк)
Виды измерений	ΔU; ΔT; 1/ΔT
Автоматические измерения
По вертикали	Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе
По горизонтали	Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
Измерение задержки	8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности

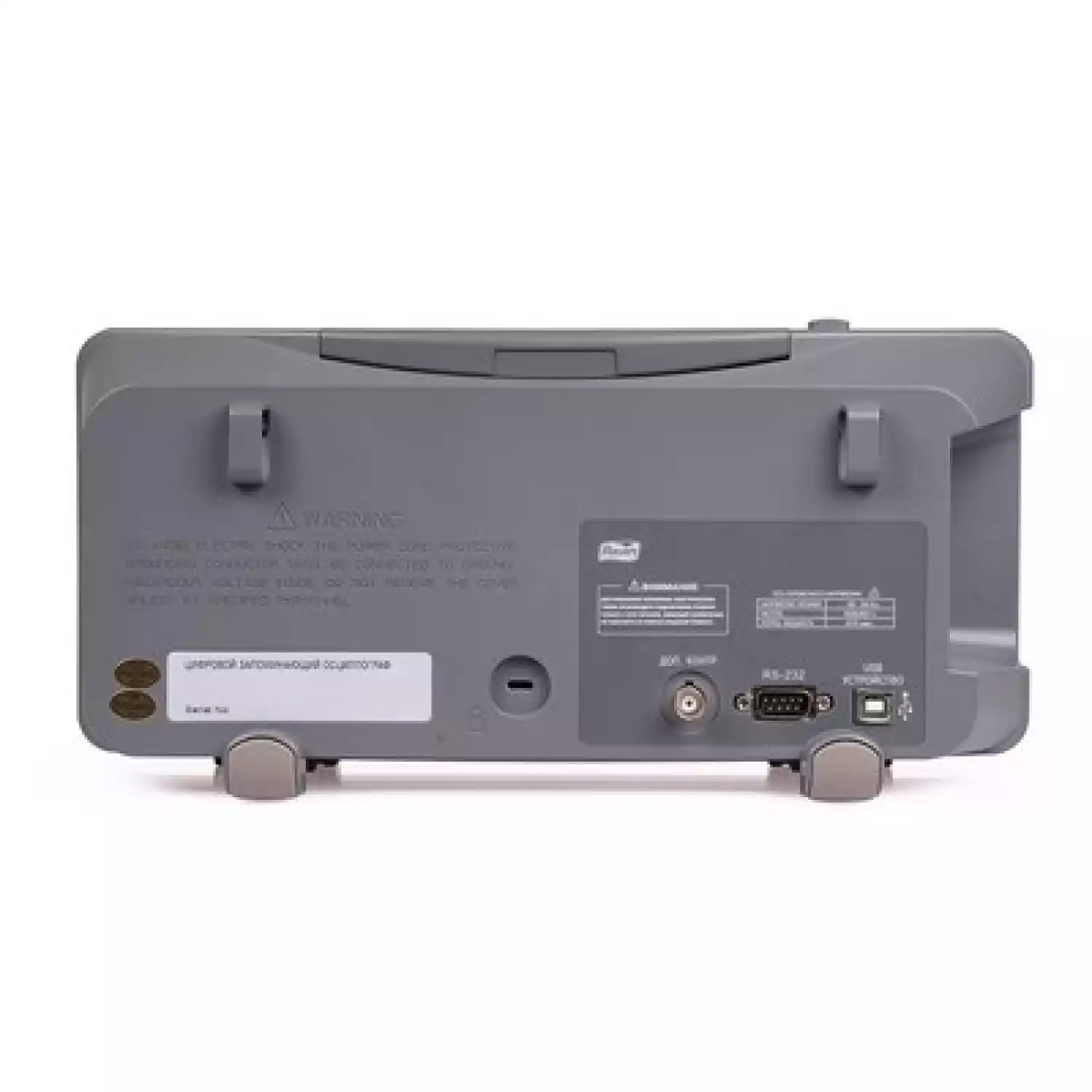

Интерфейс	На передней панели: USB для сохранения данных на задней панели: USB и RS-232 для дистанционного управления
Математика	Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
Документирование результатов	Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения
Общие данные
ЖК-дисплей	TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел);
Напряжение питания	100…240 В (± 10 %), 50 Гц
Габаритные размеры	323 × 136 × 157 мм;
Масса	2,5 кг

Комплектация осциллографа АКИП-4115/4А:

Осциллограф АКИП-4115/4А;
Шнур питания;
Делитель 1:1/1:10 – 2 шт.;
Руководство по эксплуатации;
ПО EasyScope3.0/АКИП (1CD) – 1 шт.
