Тип оборудования: Осциллограф
Производитель: АКИП

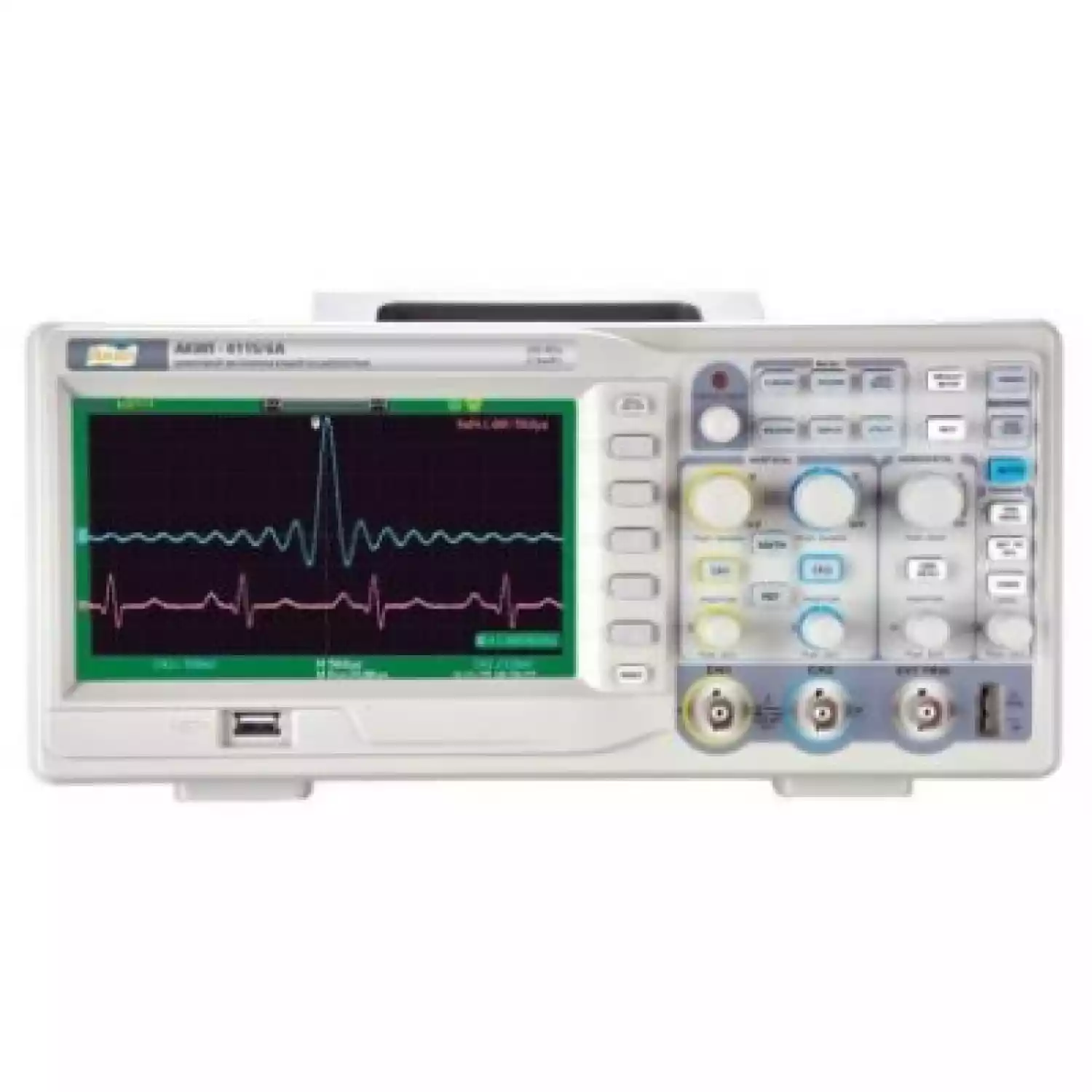

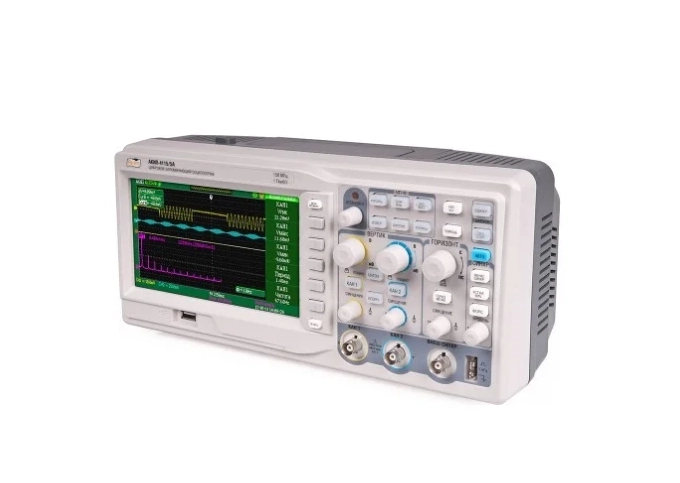

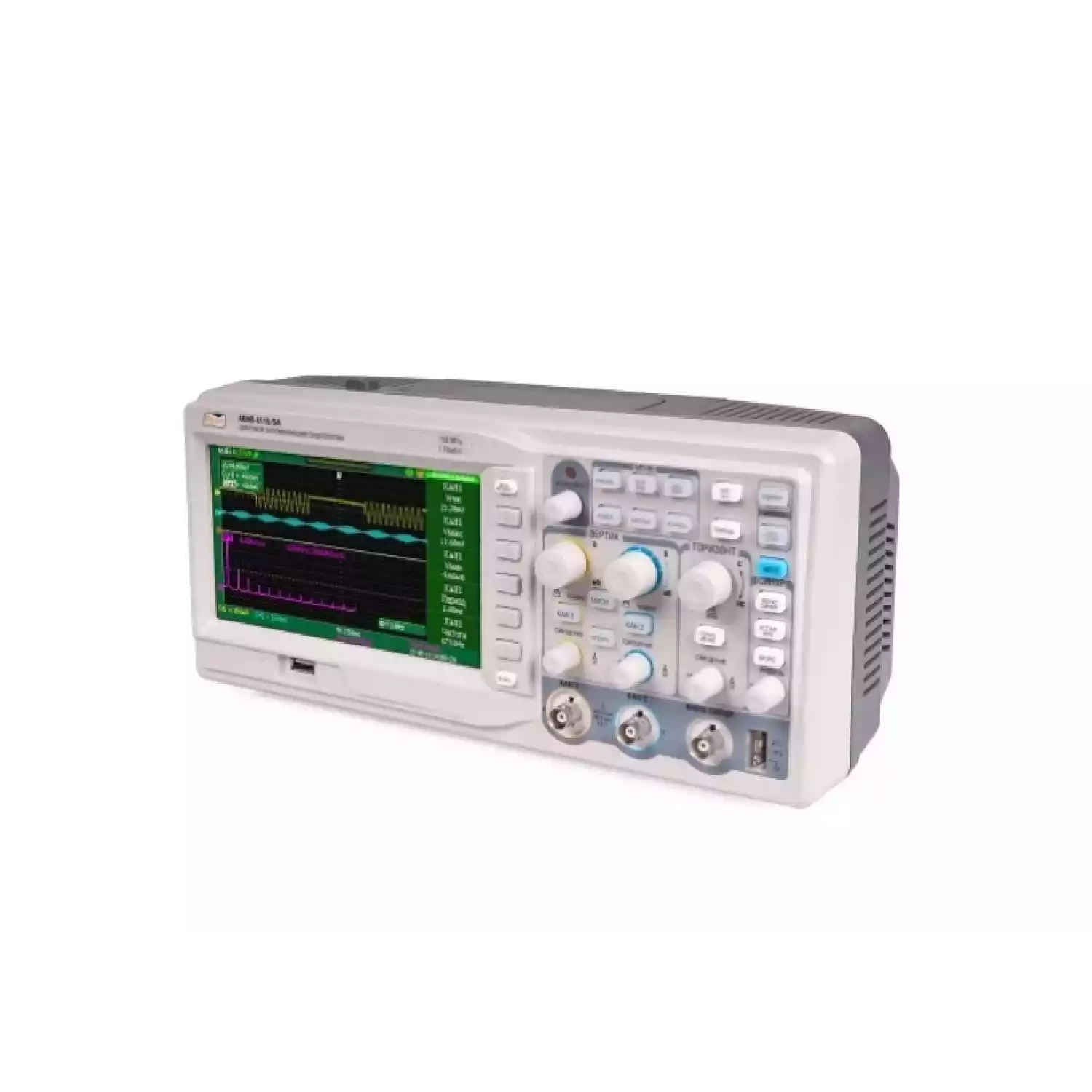

Модель: АКИП-4115/5А
Описание: Прибор для измерения сигналов
Гарантия на АКИП-4115/5А - цифровой запоминающий осциллограф: 12 мес.
Назначение прибора:
АКИП-4115/5А - цифровой запоминающий осциллограф предназначен для исследования наблюдения, записи, измерения амплитудных и временных параметров электрического сигнала, подаваемого на его вход, либо непосредственно на экране.
|
Канал вертикального отклонения |
|
|
Число каналов |
2 |
|
Полоса пропускания (-3 дБ) |
0…150 МГц |
|
Коэффициент отклонения (Коткл.) |
2 мВ/дел…10 В/дел |
|
Погрешность установки Коткл. |
± 3% |
|
Время нарастания (не более) |
2,3 нс |
|
Входной импеданс |
1 МОм/13 пФ |
|
Макс. входное напряжение |
400 В пик-пик (х10); кат I |
|
Связь по входу |
Открытый, закрытый, земля |
|
Коэффициент деления |
1х, 10х, 100х, 1000х |
|
Канал горизонтального отклонения |
|
|
Коэффициент развертки (Кразв.) |
2,5 нс – 50 с/дел |
|
Погрешность установки Кразв. |
0,01% |
|
Режимы работы |
Основной, окно, ZOOM окна, самописец (100 мнс…50 с/дел), X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
Каналы 1, 2, внешний |
|
Режимы запуска развертки |
Автоколебательный, ждущий, однократный |
|
Виды синхронизации |
Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (ALT) |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
8 бит |
|
Макс. частота дискретизации |
1 ГГц - 1 канал 500 МГц - 2 канала |
|
Эквивалентная частота дискретизации |
50 ГГц |
|
Интерполяция |
Линейная, Sin X / X |
|
Объем памяти на канал |
быстрая память: 20 кБ (40 кб при объед. каналов) длинная память: 1 МБ (2 МБ при объед. каналов) |
|
Режимы сбора данных |
Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконечн., выкл.), самописец (от 100 мс/дел) |
|
Курсорные измерения |
|
|
Режимы |
ручной, автоизмерения, слежение (трэк) |
|
Виды измерений |
ΔU; ΔT; 1/ΔT |
|
Автоматические измерения |
|
|
По вертикали |
Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе |
|
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза |
|
Измерение задержки |
8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
|
Дополнительные возможности |
|
|
Интерфейс |
На передней панели: USB для сохранения данных на задней панели: USB и RS-232 для дистанционного управления |
|
Математика |
Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) |
|
Документирование результатов |
Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения |
|
Общие данные |
|
|
ЖК-дисплей |
TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел); |
|
Напряжение питания |
100…240 В (± 10 %), 50 Гц |
|
Габаритные размеры |
323 × 136 × 157 мм; |
|
Масса |
2,5 кг |
