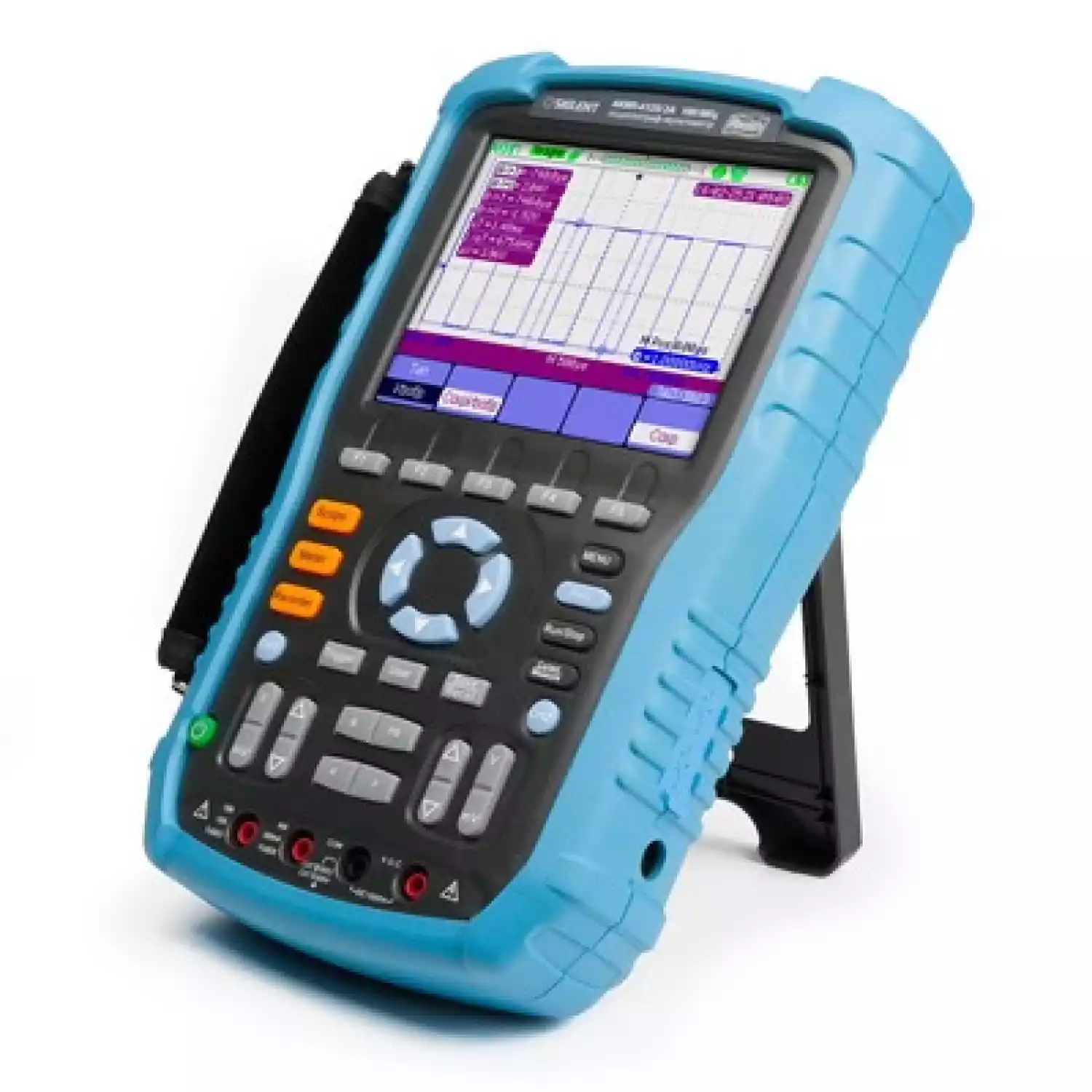

АКИП-4125/2A - цифровой запоминающий осциллограф-мультиметр
Артикул: 15339

АКИП-4125/2A - цифровой запоминающий осциллограф-мультиметр

Артикул: 15339
Под заказ
Срок поставки от 7 дней
59 840 руб.
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Отличительные особенности осциллографа АКИП-4125/2A:

  • Цифровой осциллограф, мультиметр, TrendPlot, регистратор
  • Осциллограф: 2 канала, полоса пропускания: 60 МГц (АКИП-4125/1А), 100 МГц (АКИП-4125/2А), 150 МГц (АКИП-4125/3А), 200 МГц (АКИП-4125/4А)
  • Частота дискретизации реального времени: до 1 ГГц; эквивалентная частота дискретизации до 50 ГГц
  • Максимальная длина памяти: 1 МБ/канал (2 МБ при объединении каналов) – для АКИП-4125/1А, АКИП-4125/2А, АКИП-4125/3А;
  • 16 кБ на канал (32 кБ при объединении каналов) - для АКИП-4125/4А
  • Автоматические  измерения (до 32-х параметров одновременно) и 3 вида курсорных измерений (ΔU, ΔT, режим «слежение»)
  • Математика: БПФ, +, -, х, /
  • Синхронизация: по фронту, по длительности импульса, ТВ-синхронизация, по скорости изменения (нарастание/спад), чередующийся запуск (ALT)
  • Интерполяция: Sin X/х, линейная
  • Режим  X-Y
  • Цифровые  фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
  • Цифровая запись (данные/осциллограммы):  TrendPlot - 800 кБ (осциллограф), 1,2 МБ (мультиметр); регистратор - 7 МБ
  • Память: 10 осциллограмм и 20 профилей настроек (запись и вызов)
  • Мультиметр: измерение напряжения, тока, сопротивления, емкости, прозвонка цепи, проверка диодов
  • Компактное исполнение: отдельные клавиши для каждого канала (усиление), развертка, системы синхронизации, мультиметра
  • Автономное батарейное питание (5 ч), цветной ЖК-дисплей (14,5 см)
  • Интерфейсы: USB 2.0
  • Поддержка подключения внешних USB-накопителей
  • ПО: совместимость MS Windows XP, Vista, 7 (32 bit)



Технические характеристики осциллографа АКИП-4125/2A:

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
РЕЖИМ ОСЦИЛЛОГРАФА
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Полоса пропускания 0…100 МГц
Время нарастания ≤ 3,5 нс
Коэф. отклонения
(Коткл.)
2 мВ/дел…100 В/дел
Погрешность уст.
Коткл.
 ± 3 %
Постоянное смещение  2 мВ…200 мВ: ± 1,6 В; 206 мВ…10 В: ± 40 В; 10,2 В…100 В: ± 400 В
Входной импеданс  1 МОм (± 2 %) / ≤21 пФ
Макс. вх. напряжение  Прямое подключение: 300 Впик CAT II; С делителем х10: 600 Впик CAT III
Связь по входу Открытый, закрытый, “земля”
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэф. развертки
(Кразв.)
2,5 нс/дел…50 с/дел
Погрешность уст.
Кразв.
+ 0,00006 %
Режим работы  Основной, ZOOM окна, самописец (ROL), X-Y
СИНХРОНИЗАЦИЯ  Ист. синхронизации  Канал 1, Канал 2
Режимы запуска разв.  Автоколебательный, ждущий, однократный
Тип синхронизации  По фронту, ТВ-синхронизация, по длительности импульса, по скорости изменения,
чередующийся запуск (ALT)
АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ Разрядность АЦП  8 бит
Частота
дискретизации
 500 МГц на канал (1 ГГц при объединении)
Эквивалентная 50 ГГц (для периодического сигнала)
Интерполяция  Sin (х) /х
Объем памяти  Быстрая: 20 кБ на канал (40 кБ при объед. каналов)
Длинная (fдискр. ≤ 500 МГц): 1 МБ на канал (2 МБ при объед. каналов)
Режим сбора данных  Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс,
накопление (2 с, 5 с, 10с, 20с, бесконеч., выкл.), самописец (от 100 мс/дел)
ИЗМЕРЕНИЯ  По вертикали  Пик-пик, амплитуда, макс., мин., «высокий» уровень, «низкий» уровень,
среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе
По горизонтали  Частота; период; время нарастания и спада; +/- ширина импульса,
+/- скважность, фаза
Измерение вр.
задержки
8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Курсорные  ΔU, ΔT, Δ1/T (вручную), режим «слежение»



ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
РЕЖИМ МУЛЬТИМЕТРА
ПОСТОЯННОЕ И ПЕРЕМЕННОЕ (СКЗ) НАПРЯЖЕНИЕ Пределы измерения
напряжений
DC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В
AC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В (20 Гц … 1 кГц)
Разрешение  Пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В
Перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В
Вх. сопротивление  10 МОм
Погрешность  Пост.: ± 2 % ± 40 емр (60 мВ, 600 мВ); ± 1,5 % ± 5 емр
Перем.: ± 2 % ± 40 емр (60 мВ, 600 мВ); ± 1,5 % ± 8 емр
ПОСТОЯННЫЙ И ПЕРЕМЕННЫЙ (СКЗ) ТОК Предел измерений  60 мА, 600 мА, 6А, 10 А (20 Гц … 1 кГц)
Разрешение  10 мкА, 100 мкА, 1 мА, 10 мА
Погрешность измерения  ± 1,5% ± 10 емр
СОПРОТИВЛЕНИЕ Предел измерений  600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм*
* - измерения гарантируются до 50 МОм
Разрешение  0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм
Погрешность  ± 1 % ± 5 емр, ± 2 % ± 15 емр (60 МОм)
ПРОЗВОН ЦЕПИ  Порог срабатывания  <50 >
Индикация  Непрерывный зв. сигнал f=2 кГц
ИСПЫТАНИЕ P-N  Макс. ток теста  1,5 мА
Напряжение теста  0…2 В
ЕМКОСТЬ  Предел измерений  40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ
минимальное измерение от 5 нф
Разрешение  10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ
Погрешность  ± 4 % ± 10 емр (40 нФ > 5 нФ); ± 4 % ± 5 емр
TRENDPLOT  Режим просмотра  Полный - отображение всех записанных данных
Нормальный - отображение последних записанных данных
Длина памяти  Осциллограф: 800 кБ; Мультиметр: 1,2 МБ
Длительность записи  Осциллограф: > 18 часов; Мультиметр: > 33 часов
Источник сигнала  Канал 1 (2), 1 и 2, мультиметр
Доп. функции  Ручной запуск, курсорные измерения, растяжка (Zoom)
РЕГИСТРАТОР  Коэф. развертки (Кразв.)  100 мс/дел…50 с/дел
Длина памяти  Внутренняя: 7 МБ при объединении (3,5 на канал)
Внешняя: в зависимости от объема USB-flash диска
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ Интерфейс  USB 2.0 для сохранения данных и дистанционного управления
Математика  Сложение, вычитание, умножение, деление, БПФ, инверсия
Документирование  Запись и воспроизведение до 2500 кадров
Сохранение данных Запись формы сигнала в стандартах Bmp, CSV
ОБЩИЕ ДАННЫЕ  Память  10 осциллограмм / 20 профилей (внутр./внеш USB-flash)
ЖК-дисплей  Диагональ 14,5 см, TFT (320 × 234); мультиметр - макс. инд. «6.000»
Интерфейс  USB 2.0 – 2шт (device, host)
Универсальное питание ~220 В/ 50 Гц; <-> 9 В постоянное 4 А (зарядное устройство/адаптер);
аккум. батарея: Li-Ion 7,4 В/ 5000 А*ч (до 5 ч автономной работы)
Условия эксплуатации  0 °С…40 °С; отн. влажность не более 75 %
Габаритные размеры  259 × 167 × 60 мм
Масса  2,5 кг (с аккумулятором)



Комплект поставки осциллографа АКИП-4125/2A:

  • пробники осциллографа х1/х10 (2 шт.),
  • калибратор пробников,
  • кабель USB,
  • адаптер питания~220 В,
  • руководство по эксплуатации,
  • CD-диск.
