Тип оборудования: Осциллограф
Производитель: АКИП
Модель: АКИП-75443А
Описание: Прибор для измерения сигналов
Гарантия на АКИП-75443А - цифровой запоминающий USB-осциллограф: 12 мес.
Назначение прибора:

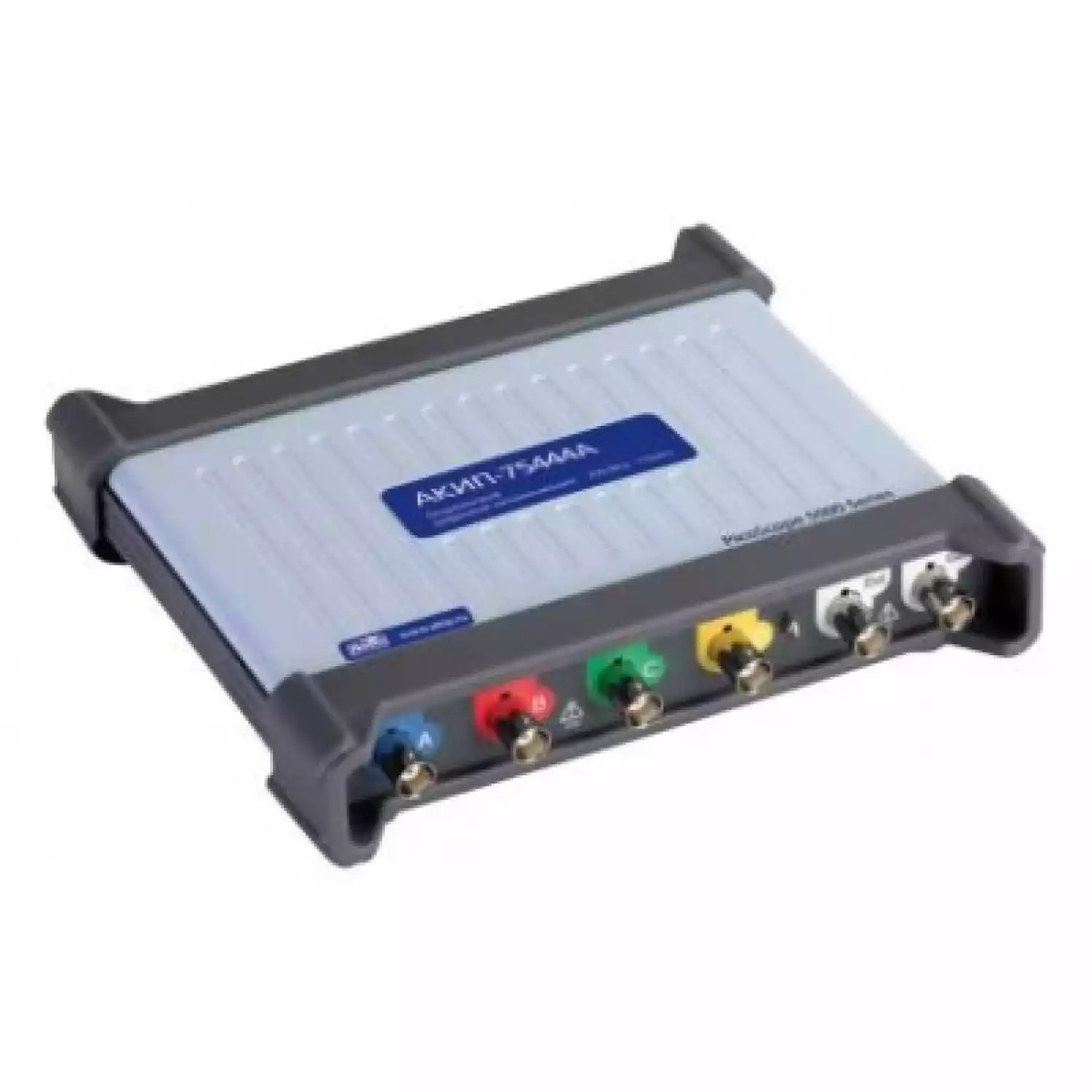

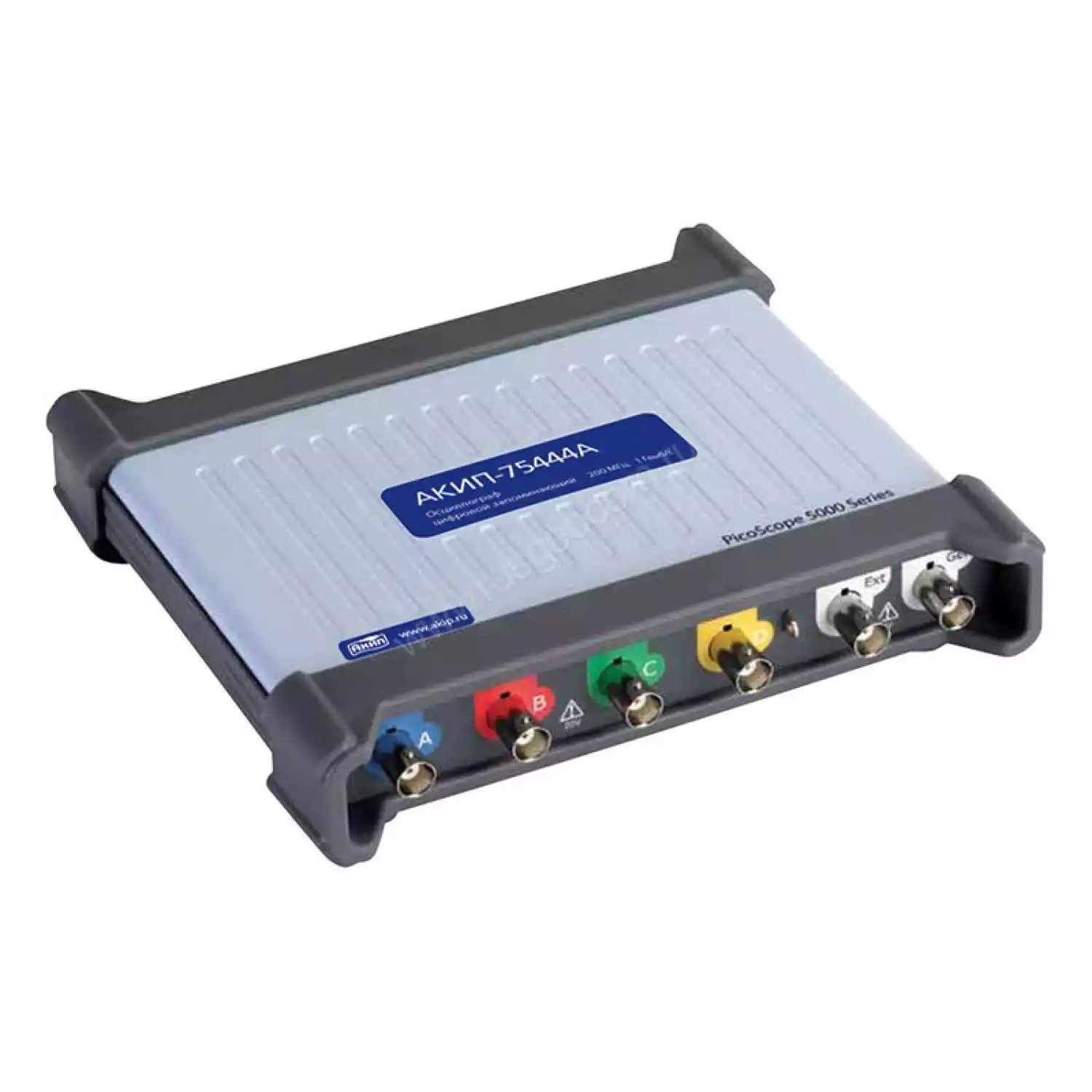

АКИП-75443А - цифровой запоминающий USB-осциллограф - «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ. Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит. Осциллограф: 4 канала, полоса пропускания: 100 МГц, максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц).
Особенности осциллографа АКИП-75443А:
Технические характеристики осциллографа АКИП-75443А:
Канал вертикального отклонения |
||||||
Число входных каналов |
4 |
|||||
Полоса пропускания (-3 дБ) |
АЦП 8…15 бит: 0…100 МГц АЦП 16 бит: 60 МГц |
|||||
Ограничение полосы пропуск. |
20 МГц |
|||||
Коэф. отклонения (Коткл.) |
20 мВ/дел…4 В/дел |
|||||
Вид входа |
открытый, закрытый |
|||||
Погрешность установки Коткл. |
±50 мВ … ±20 В: ≥ 12 бит: ± 1 % от полной шкалы; 8 бит: ± 3 % от полной шкалы ±10 мВ … ±20 мВ: Все режимы: ± 5 % от полной шкалы |
|||||
Время нарастания |
АЦП 8…15 бит: не более 3,5 нс АЦП 16 бит: не более 5,8 нс |
|||||
Входное сопротивление |
1 МОм±1% / 13 пФ±1 пФ |
|||||
Входное напряжение |
± 10 мВ … ± 20 В (11 диапазонов) |
|||||
Постоянное смещение |
±250 мВ (диапазоны: 10, 20, 50, 100, 200 мВ) ±2,5 В (диапазоны: 500 мВ, 1, 2 В) ±20 В (диапазоны: 5, 10, 20 В) |
|||||
Защита от перенапряжения |
± 100 В (DC + ACпик) |
|||||
Канал горизонтального отклонения |
||||||
Коэф. развертки (Кразв.) |
1 нс…1000 с/дел |
|||||
Погрешность установки Кразв. |
± 2 ppm (± 0,0002 %) |
|||||
Режимы работы |
Основной, ZOOM окно, X-Y |
|||||
Джиттер синхронизации, скз |
≤ 3 пс |
|||||
Синхронизация |
||||||
Источники синхросигнала |
Любой из 4-х каналов, внешняя синхронизация |
|||||
Условия запуска развертки |
Фронт, по длительности, по интервалу, окно, логические условия, рант, отложенная, пороговый |
|||||
Режим запуска |
Автоколебательный, ждущий, однократный, без синхронизации, рапид (сегментированная память) |
|||||
Вход внеш. синхронизации |
100 МГц, 1 МОм±1% / 13 пФ±1 пФ, вх. напряж: ±5 В, защита: ±100 В (DC+ACпик) |
|||||
Аналого-цифровое преобразование |
||||||
Разрешение по вертикали |
8 бит, 12 бит, 14 бит, 15 бит, 16 бит – переключаемо Программное увеличение разрешения (ERES) + 4 бита |
|||||
Частота дискретизации (однократный сигнал) |
|
8 бит |
12 бит |
14 бит |
15 бит |
16 бит |
1 канал |
1 ГГц |
500 МГц |
125 МГц |
125 МГц |
62,5 МГц |
|
2 канала |
500 МГц |
250 МГц |
125 МГц |
125 МГц |
- |
|
3 канала |
250 МГц |
125 МГц |
125 МГц |
- |
- |
|
4 канала |
250 МГц |
125 МГц |
125 МГц |
- |
- |
|
Эквивалентная частота дискретизации |
5 ГГц |
|||||
Длина памяти (при объедении) |
8 бит: 64 МБ ≥ 12 бит: 32 МБ |
|||||
Сегментированная память |
10000 сегментов |
|||||
Интерполяция |
Линейная, Sin (X) / х |
|||||
Режимы сбора данных |
Выборка, послесвеч., цифровой самописец (100 МБ) |
|||||
Курсорные измерения |
||||||
Функции |
∆U; ∆T; 1/∆T |
|||||
Автоматические измерения |
||||||
По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
|||||
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
|||||
Статистика |
Минимум, максимум, СКО |
|||||
Анализатор спектра |
||||||
Диапазон входных частот |
0…100 МГц |
|||||
Индикация спектрограммы |
Амплитуда, удержание пика, среднее значение |
|||||
Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
|||||
Глубина БПФ |
128…1048576 точек |
|||||
Функциональный генератор |
||||||
Формы выходных сигналов |
Синус, меандр, треугольник, постоянное напряжение (DC) |
|||||
Диапазон частот |
0,03 Гц … 20 МГц |
|||||
Погрешность уст. частоты |
± 2 ppm (± 0,0002 %) |
|||||
Выходной уровень |
±2 В; погрешность 1%, на нагрузке 50 Ом |
|||||
ГКЧ |
Прямой/обратный ход |
|||||
Калибратор |
||||||
Выход калибратора пробников |
Меандр 1 кГц, 3 Впик-пик, 600 Ом |
|||||
Декодирование |
||||||
Формат последов. данных |
CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI |
|||||
Допусковый контроль |
||||||
Статистика (Годен/Не годен) |
В допуске, не в допуске, общее кол-во тестов |
|||||
Общие данные |
||||||
Источник питания |
2 USB разъема или адаптер напряжения AC/DC (1,5 А, 5 В) |
|||||
Интерфейс |
USB 2.0 |
|||||
Рабочие условия |
Температура: 0°…50°C; Влажность: 5…80% |
|||||
Габаритные размеры |
190 × 170 × 40 мм |
|||||
Масса |
0,5 кг |
Комплектация осциллографа АКИП-75443А:
