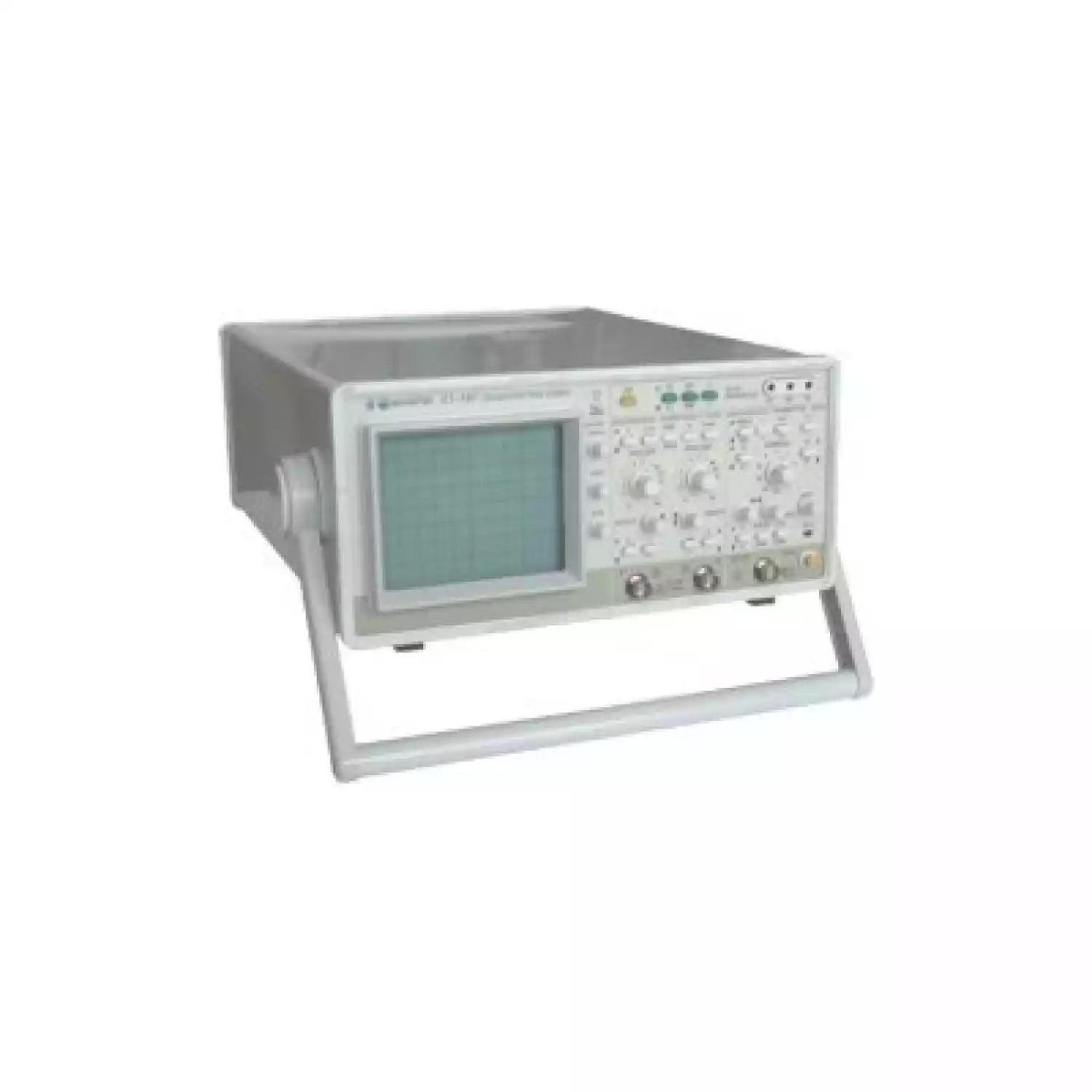

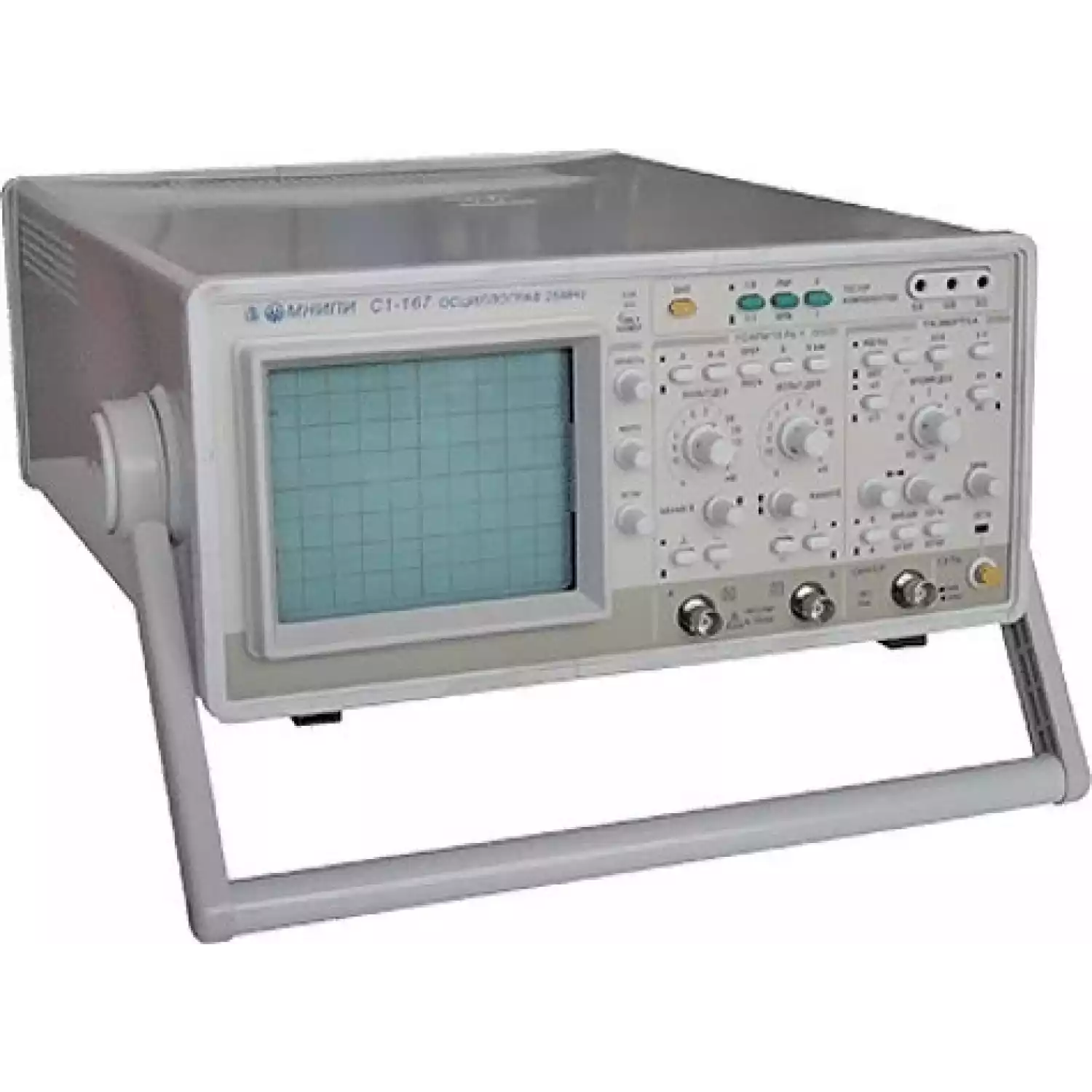

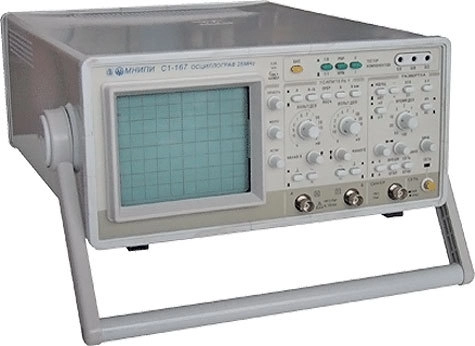

Осциллограф С1-167/1



С1-167/1 - аналоговый осциллограф, имеющий блок аналого-цифрового преобразователя (АЦП), обеспечивающий наблюдение периодических и однократных электрических сигналов и измерение их параметров при помощи курсоров в полосе частот 0 - 10 МГц в цифровом режиме. В цифровом режиме индикация режимов работы и измеренных значений сигнала осуществляется на экране электронно-лучевой трубки (ЭЛТ).



C1-167/1 может применяться при измерении электрических сигналов в лабораторных и цеховых условиях эксплуатации.



Отличительные особенности осциллографа C1-167/1:

  • Полоса пропускания 0 - 25 МГц;
  • Два канала;
  • Режим X-Y выхода с калиброванным коэффициентом отклонения;
  • Модуляция яркости луча (Z-вход);
  • Выход (Z-выход) положительного импульса прямого входа;
  • Блок цифрового преобразования сигналов (БЦПС);
  • Индикация режимов работы экране ЭЛТ;
  • Режим самописца (регистрация дрейфов);
  • Регистрация однократных сигналов.



Технические характеристики осциллографа C1-167/1:

Вертикальное отклонение
Число каналов 2
Полоса пропускания: 0 - 25 мГц
Коэффициенты отклонения 2 мВ/дел - 10 В/дел (шаг 1-2-5)
Погрешность установки ±3 % (±4 % с делителем 1:10)
Время нарастания ПХ ≤ 14 нс
Входной импеданс 1 МОм/25 пФ (10 МОм/23 пФ с делителем 1:10)
Входное напряжение:

с открытым входом

с закрытым входом

с делителем 1:10


≤110
≤110
≤250
Режимы по вертикали:
Вход открытый, закрытый, канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, суммирование каналов А+Б
Горизонтальное отклонение
Коэффициенты развёртки 100 нсек/дел - 0,1 сек/дел (шаг 1-2-5)
Погрешность установки ±4%, с растяжкой ±5%
Растяжка развёртки x 10
Режимы развёртки автоколебательный, ждущий
Синхронизация
Источники канал А, канал Б, сеть, внешний
Внешняя синхронизация 25 МГц; 0,2 - 10 В (1 Мом/25 пФ)
Режим X-Y:
Наличие режима X-Y в полосе 20 Гц - 1 МГц, коэффициент отклонения 2 мВ/дел - 10 В/дел (± 10%)
Общие характеристики
Встроенный калибратор "меандр" (1000±10) Гц, (0,6±0,006) В
Размер экрана 80x100 мм
Питание 230 В ±10%, 50 Гц
Потребляемая мощность 90 В · А
Габаритные размеры (HxWxD) 140x300x385 мм
Масса 8 кг
Условия эксплуатации:

Рабочая температура

Влажность


5°С - 40°С
80% при 25 °С
Блок цифрового преобразования сигналов
Вертикальное отклонение
Число каналов 2
Полоса пропускания 0 - 10 МГц
Коэффициенты отклонения 2 мВ/дел - 10 В/дел (шаг 1-2-5)
Погрешность установки коэффициента отклонения ± 3 %
Режимы работы Канал А, канал Б, сумма каналов А ± Б
Горизонтальное отклонение
Коэффициенты развёртки 50 нс/дел - 20 с/дел (шаг 1-2-5)
Погрешность установки коэффициента отклонения ± 3 %
Объём памяти 64 Кб в каждом канале
Режим запуска развертки Автоколебательный, ждущий, однократный сигнал, остановка/пуск регистрации сигала
Предзапуск 100 % экрана
Погрешность измерения ΔU (сигнал ≥4 деления) ±3 %
Погрешность измерения ΔT (интервал ≥4 деления) ±2 %
Смещение сигнала в цифровом режиме для совмещения с линиями шкалы ЭЛТ:

по вертикали
по горизонтали



на ±1/2 экрана
на ± 1/4 экрана
