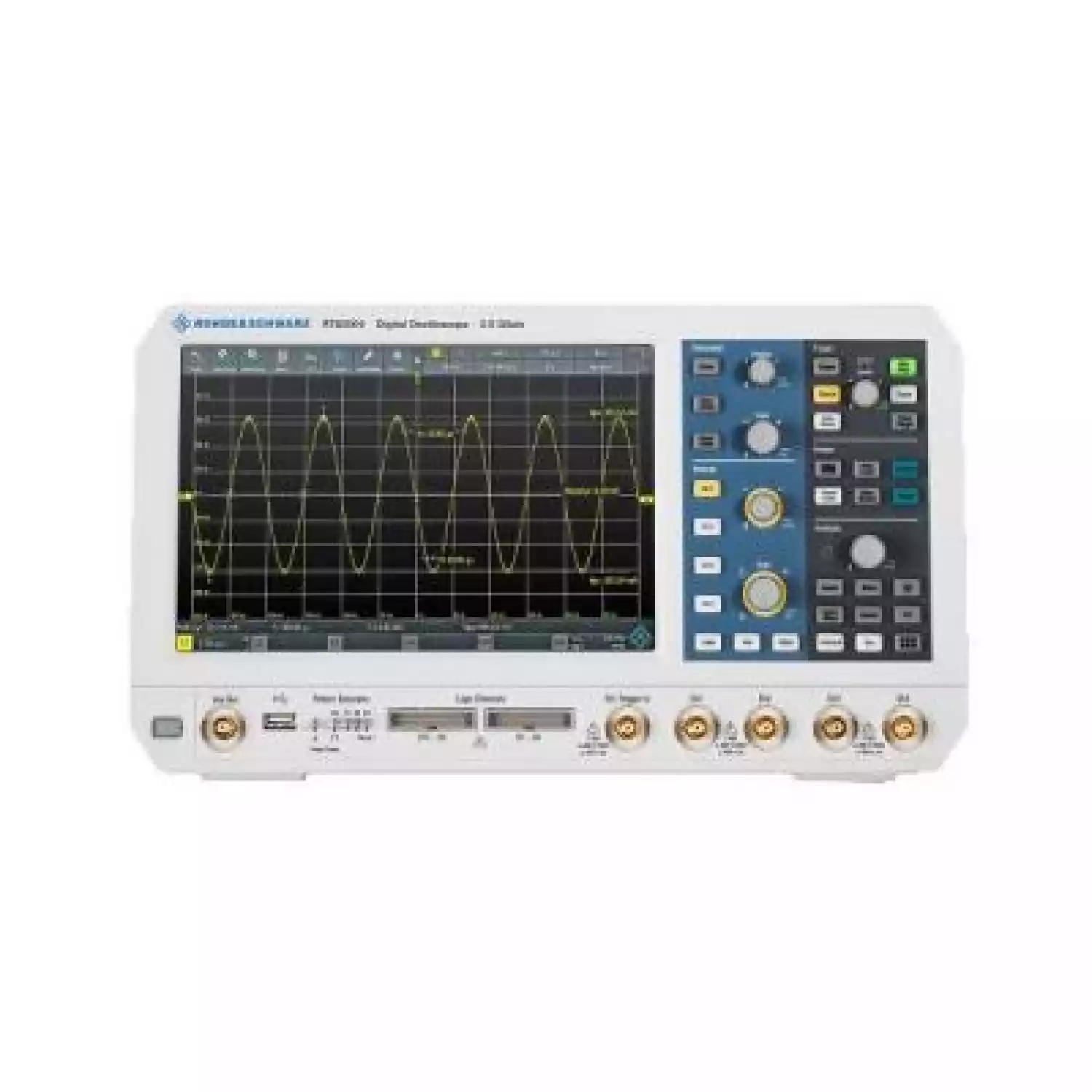

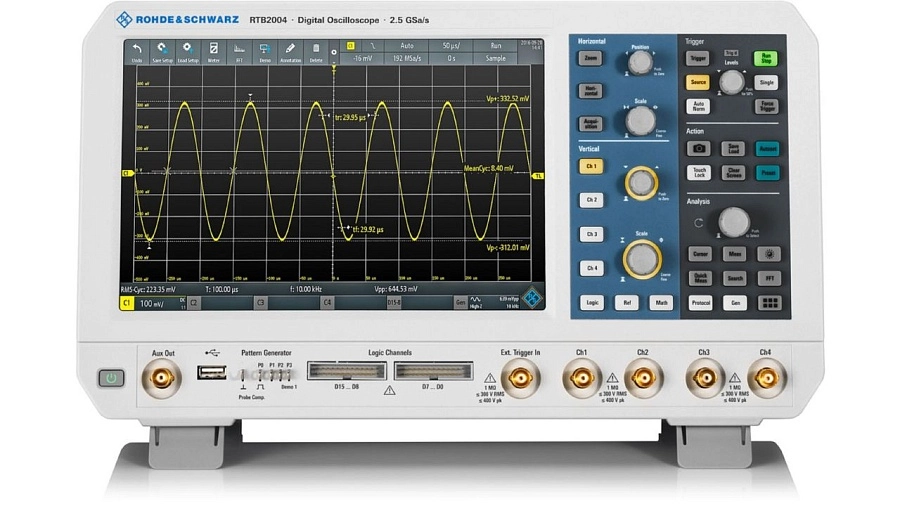

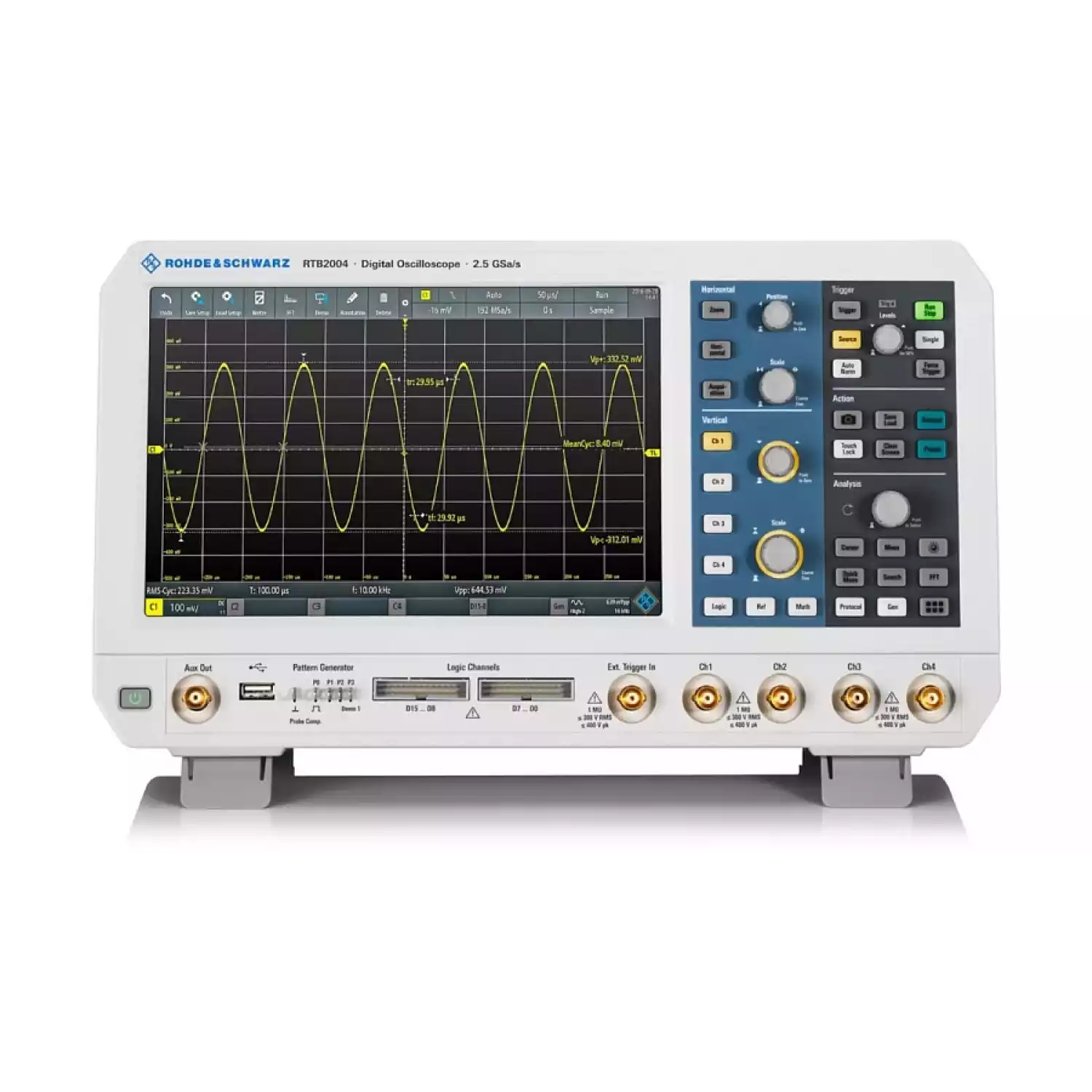

Цифровой осциллограф Rohde & Schwarz RTB2K-104

Огромный дисплей (10,1") с высочайшим разрешением 1280 × 800 пикселей для приборов данного класса, емкостной сенсорный экран для быстрой навигации по всплывающим меню и сенсорные функции – прямо как в смартфоне – для удобной регулировки осей, масштабирования или перемещения осциллограммы.

10-разрядный аналого-цифровой преобразователь (АЦП) обеспечивает почти четырехкратное улучшение разрешения по сравнению с обычными 8-разрядными АЦП. Пользователи получают более четкие осциллограммы с дополнительными подробностями сигнала.

Память объемом 10 млн отсчетов доступна для каждого активного канала. В режиме чередования доступно 20 млн отсчетов. Это в 10 раз больше, чем в осциллографах сравнимого класса. В результате, возможен захват более длинных последовательностей сигналов и получение более подробных результатов анализа.

R&S RTB2000 – это не просто прибор с функциями осциллографа. Он содержит в себе логический анализатор, анализатор протоколов, генератор сигналов и тестовых последовательностей, а также цифровой вольтметр. В прибор также интегрированы отдельные рабочие режимы для частотного анализа, тестирования по маске и длительного захвата данных. Отладка электронных систем всех видов становится простой и эффективной, удовлетворяя основному правилу защиты инвестиций по очень привлекательной цене.

10-битное разрешение по вертикали

Отличительной характеристикой осциллографа R&S RTB2000 является разработанный инженерами Rohde & Schwarz 10-разрядный аналого-цифровой преобразователь (АЦП), обеспечивающий четырехкратное улучшение разрешения по сравнению с обычными 8-разрядными АЦП.

Повышенное разрешение позволяет получать более четкие осциллограммы с большим количеством деталей сигнала, которые в противном случае были бы пропущены. Примером может служить анализ характеристик импульсных источников питания. Значения напряжений на переключающем устройстве должны быть определены как в период включения, так и в период выключения в пределах одной выборки. Для точного измерения низковольтных составляющих важно обеспечить высокое разрешение (более 8 бит).

1 мВ/дел: полная полоса измерения и низкий уровень шума

Осциллограф R&S RTB2000 обеспечивает выдающуюся чувствительность вплоть до 1 мВ/дел. В традиционных осциллографах такой уровень чувствительности достигается лишь за счет применения программного увеличения или ограничения полосы пропускания. На экране R&S RTB2000 отображаются реальные отсчеты сигнала во всей полосе измерения – даже при чувствительности 1 мВ/дел. Тем самым обеспечивается высокая точность измерений.

Точность отображения сигнала на экране зависит от собственных шумов прибора. Осциллограф R&S RTB2000 с высокой точностью измеряет уровень сигнала даже при минимальном вертикальном разрешении за счет применения малошумящих входных каскадов и самых современных АЦП.

10 млн отсчетов в стандартном режиме и 20 млн отсчетов в режиме чередования

Осциллограф R&S RTB2000 оснащен наибольшим объемом памяти для приборов данного класса: доступно 10 млн отсчетов на канал, а в режиме чередования – даже 20 млн отсчетов. Это в 10 раз больше, чем в осциллографах сравнимого класса. Пользователи могут захватывать более длительные сигнальные последовательности даже при самых высоких значениях частоты дискретизации (например, при анализе переходных процессов в импульсных источниках питания), получая тем самым выгоду от более подробных результатов анализа.

Сегментированная память: 160 млн отсчетов с использованием функции архива

Опция R&S RTB-K15 сегментированной памяти большого объема позволяет проводить анализ сигнальных последовательностей на длительном интервале наблюдения. Например, сигналы протоколов с паузами в передаче данных, такие как I2 C или SPI, могут быть захвачены на интервале в несколько секунд или минут. Благодаря переменному размеру сегмента (от 10 тыс. отсчетов до 10 млн отсчетов) достигается оптимальное использование памяти объемом 160 млн отсчетов; могут быть сделаны более чем 13 000 взаимосвязанных записей.

В режиме архива для дополнительного анализа доступны предыдущие выборки, объем сегментированной памяти для которых ограничен значением 160 млн отсчетов. Для анализа могут применяться, например, функции тестирования по маске, функции быстрых измерений и БПФ.

Высокая частота дискретизации в любое время

Сбои сигнала и важнейшие события в нем лучше всего обнаруживаются с помощью осциллографа с высокой частотой дискретизации. Для многих задач, в частности для анализа последовательных протоколов передачи данных, требуются длительные циклы сбора данных. Обеспечивая частоту дискретизации до 2,5 млрд отсчетов/с и обладая объемом памяти до 20 млн отсчетов, осциллографы R&S RTB2000 в этих задачах, без сомнения, превосходят своих конкурентов. Они точно, вплоть до необходимых деталей, отображают сигналы, причем даже для длительных последовательностей.

Технические характеристики Rohde & Schwarz RTB2K-104:

• Полоса пропускания аналоговых каналов (при коэфф. отклонения ≤2 мВ/дел)

70 МГц

• Максимальная входная частота для логических каналов

300 МГц

• Время нарастания переходной характеристики (расчетное)

<5 >

• Диапазон значений коэффициента отклонения по вертикали

от 1 мВ/дел до 5 В/дел

• Импеданс аналоговые каналы

1 МΩ+/-2%, 9 пФ +/-2 пФ

• Импеданс логические каналы

10 кΩ+/-2%, ~4 пФ

• Максимальное входное напряжение

аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК) логические каналы: +/- 40 В (ПИК)

• Диапазон временной развертки

от 1 нс/дел до 500 с/дел

• Погрешность временной развертки

2,5x10-6

• Частота дискретизации аналоговые каналы

2,5 ГВыб/с с чередованием

• Частота дискретизации логические каналы

1,25 ГВыб/с

• Глубина памяти

10 млн. точек 20 млн. точек с чередованием 160 млн. точек сегментированной памяти (c опц. R&S®RTB-K15)

• Разрешение

10 бит (16 бит в режиме high-resolution)

• Скорость обновления

до 50’000 осциллограмм/с

• Источники синхронизации

входы аналоговых каналов, входы логических каналов (опционально)

• Режимы запуска

автоматический, ждущий, однократный

• Виды запуска

Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN

• Автоматические измерения

до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность

• Курсорные измерения
• Амплитудные и временные
• Математическая обработка

сложение, вычитание, умножение, деление, БПФ

• Тестирование по маске

тестирование по критерию годен/не годен;

• Диагональ

Емкостной цветной сенсорный, диагональю 10.1 дюймов

• Разрешение

1280х800 пикселей (WXGA)

• Интерфейсы

USB host, USB device, LAN

• Размеры

390×220×152
