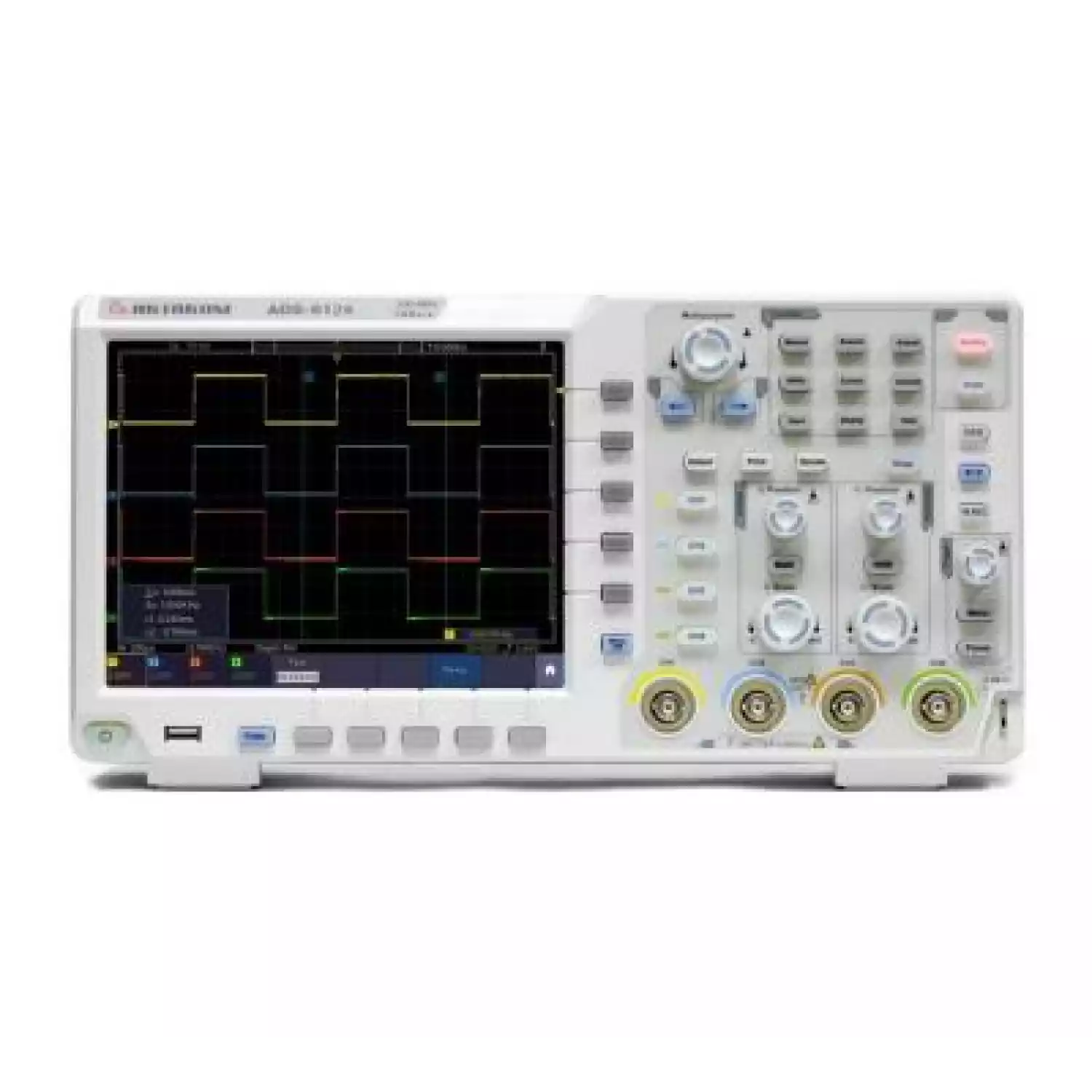

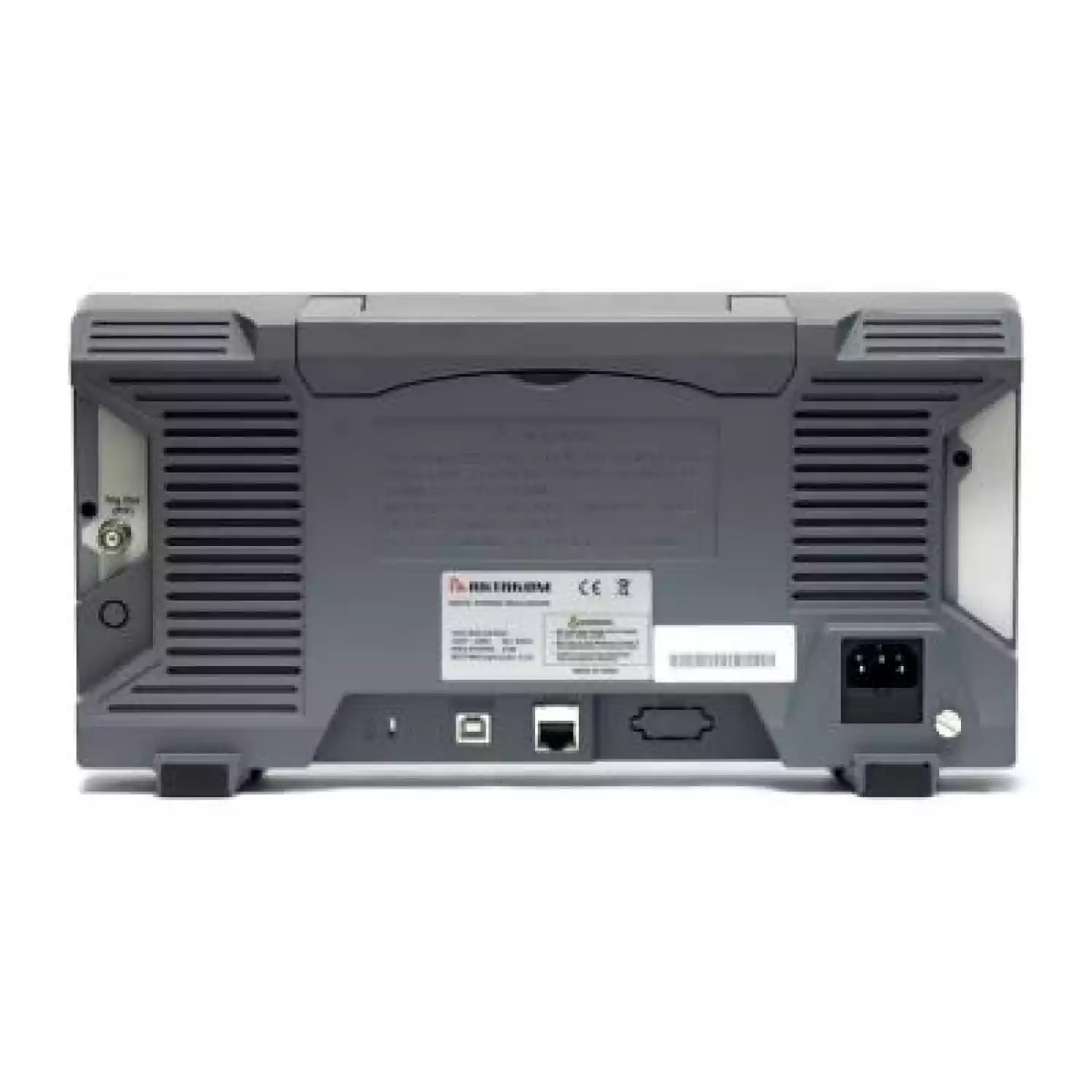

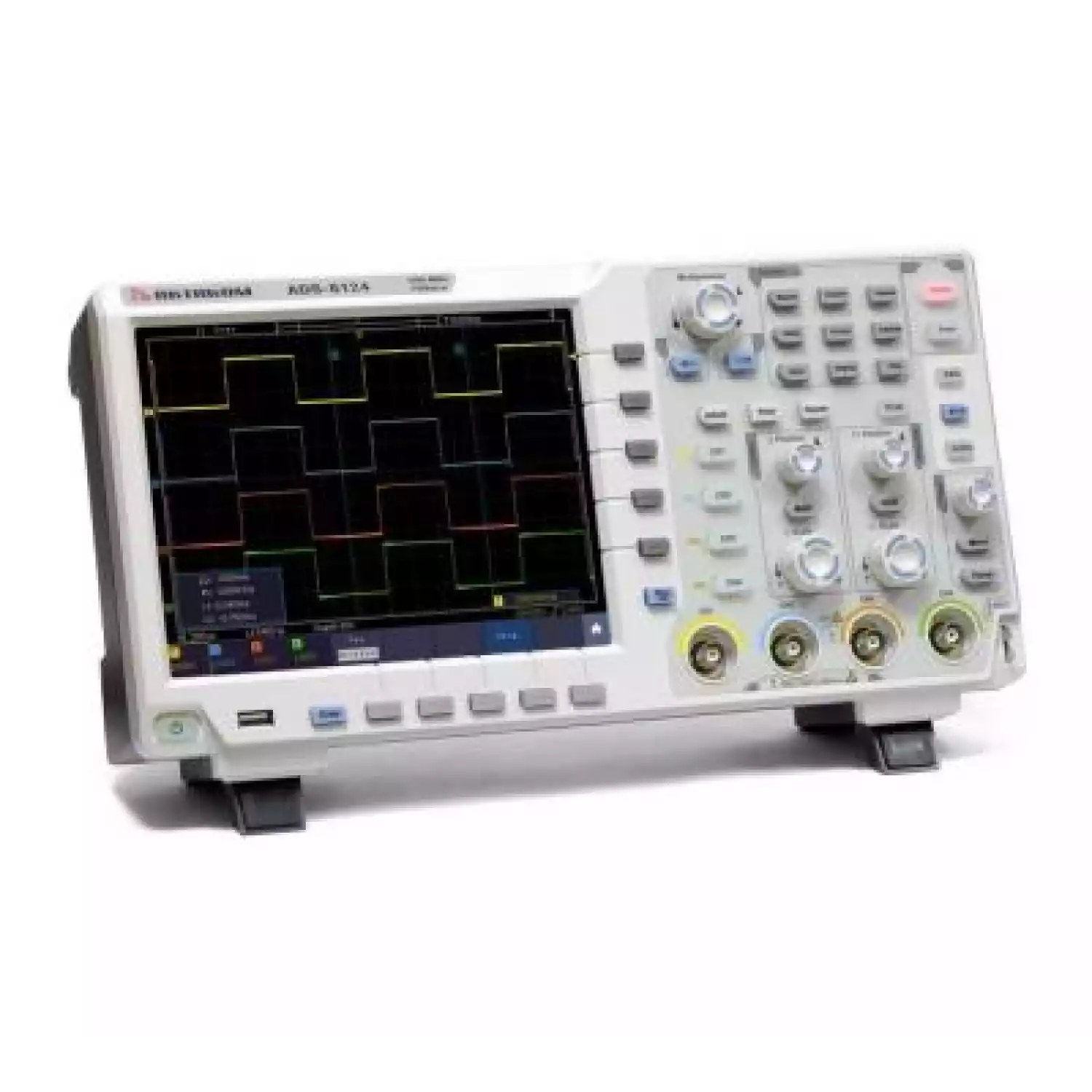

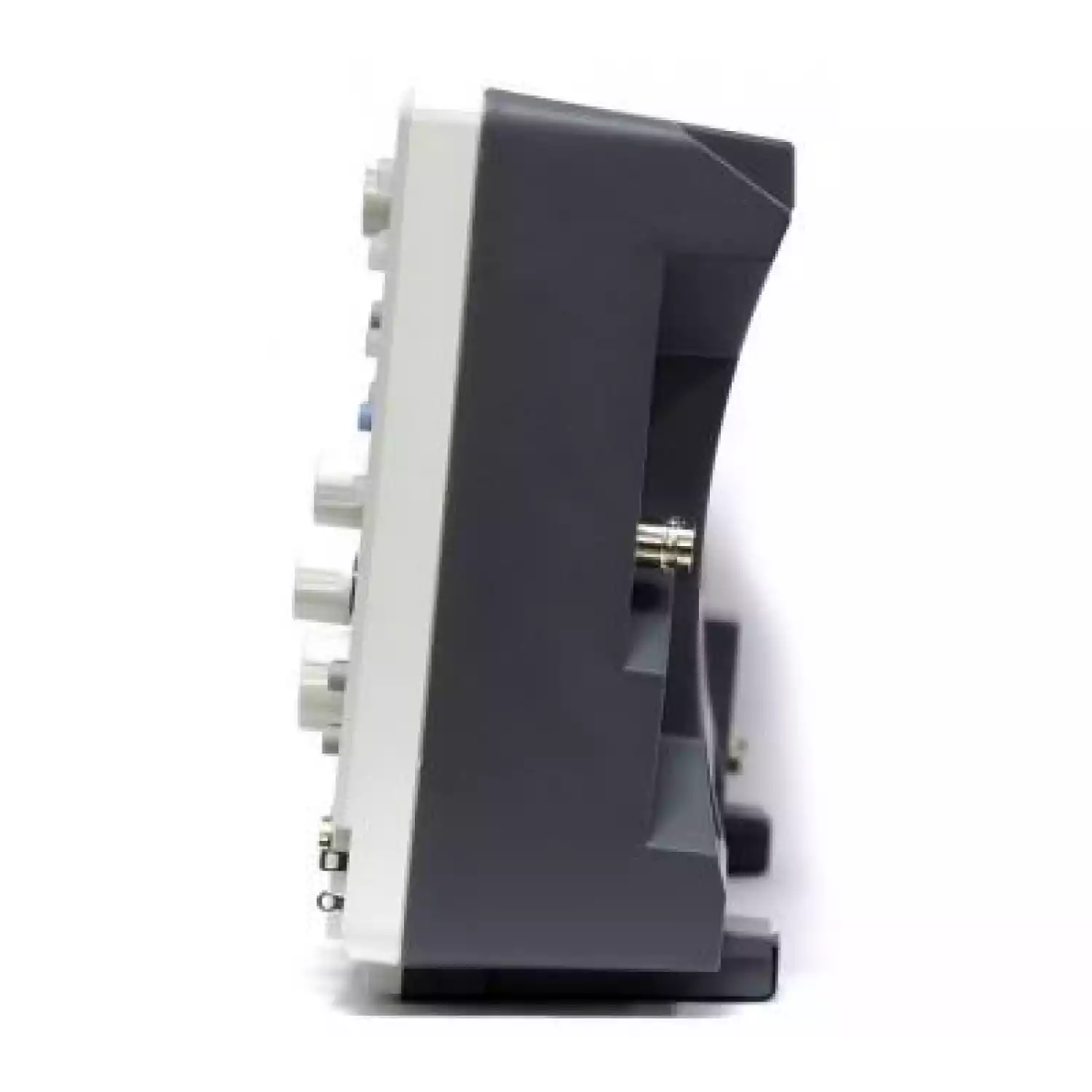

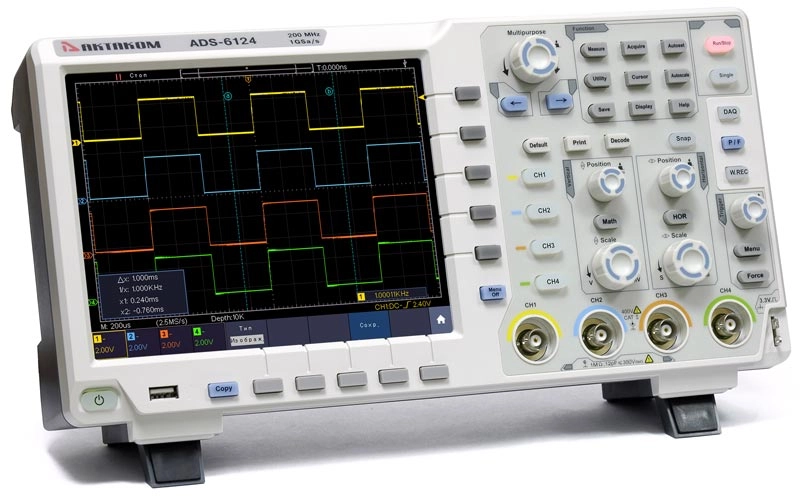

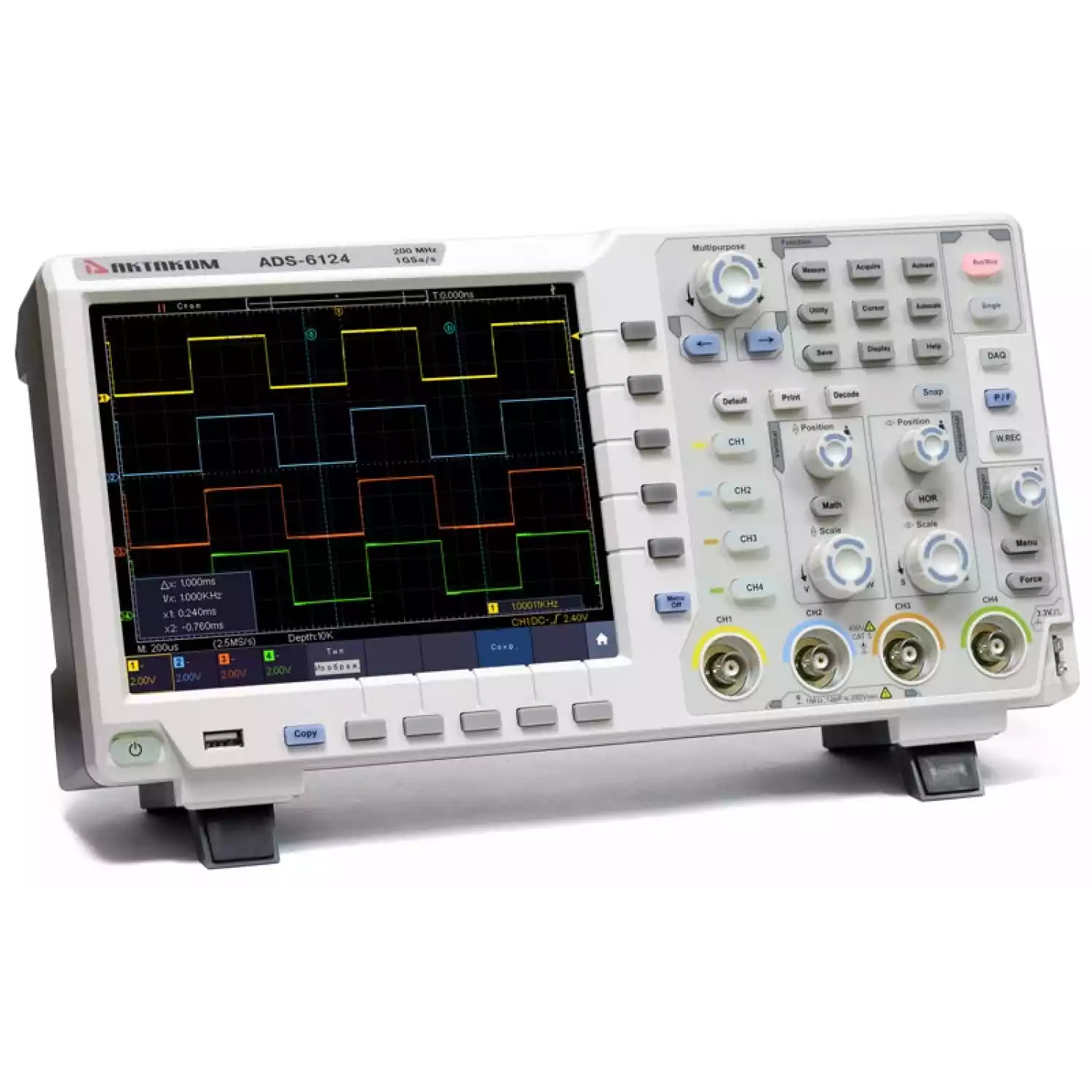

Тип оборудования: Осциллограф цифровой
Производитель: Актаком
Модель: ADS-6124
Гарантия: 14 месяцев
Описание осциллографа ADS-6124:
Осциллограф цифровой АКТАКОМ ADS-6124 сочетает в себе высокую функциональность и отличные технические характеристики при доступной цене. Функциональные возможности цифрового осциллографа ADS-6124 могут быть расширены путём установки (при предварительном заказе) различных опций. Таким образом, в одном корпусе можно объединить несколько приборов: цифровой осциллограф, анализатор протоколов, цифровой мультиметр, генератор сигналов.
Система запуска осциллографа ADS-6124 может быть расширена для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN. Благодаря возможности питания от батареи, этот осциллограф можно использовать для работы в "полевых" условиях. Кроме того, в ADS-6124 может быть установлен выход VGA, что позволит передавать изображение с экрана осциллографа, например, на телевизор или проектор при использовании в учебных целях.
Технические характеристики ADS-6124:
| Параметр | Значение |
| Полоса пропускания | 200 МГц |
| Количество каналов | 4 |
| Скорость захвата осциллограмм | 70 000 осц/сек |
|
Регистрация
|
|
| Режим | Обычный, пиковый детектор, усреднение |
| Максимальная дискретизация (реальное время) | 1 Гвыб/сек (500 Мвыб/сек на канал) |
|
Вход
|
|
| Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MОм±2% в параллель 15 пФ±5 пФ |
| Учет ослабления пробников | 0,001X - 1000X, шаг 1-2-5 |
| Максимальное входное напряжение | 1 MОм: ≤300 Вскз |
| Ограничение полосы пропускания | 20 МГц, полный диапазон |
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Задержка между каналами (типичное) | 150 пс |
|
Параметры горизонтальной системы
|
|
| Интерполяция | sin (x)/x |
| Глубина записи | 40 М точек |
| Коэффициент развертки | 1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 |
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0,6 нс) усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0,4 нс) |
| Погрешность времени выборки и времени задержки | ±1 ppm |
|
Параметры вертикальной системы
|
|
| АЦП | 8 бит |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел) |
| Полоса пропускания для аналогового периодического сигнала | 100 МГц |
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) |
| Время нарастания | ≤3,5 нс (типичное) |
| Погрешность коэффициента усиления | ±3% |
| Погрешность коэффициента усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0,05 дел) для ΔV |
|
Измерения
|
|
| Курсорные | ΔV и ΔT между курсорами, авто |
| Автоматические | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area |
| Математические операции | +, -, *, /, БПФ |
| Сохранение во внутреннюю память | 100 осциллограмм |
| Фигуры Лиссажу (X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса |
|
Частотомер
|
|
| Диапазон | 2 Гц - полный диапазон |
| Разрядность | 6 цифр |
| Тип запуска | Фронт, однократный запуск |
| Декодирование сигналов последовательных шин | I²C, SPI, RS-232, CAN (опция) |
|
СИСТЕМА ЗАПУСКА
|
|
| Тип запуска | Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон I²C, SPI, RS-232, CAN (опция) |
| Режим запуска | Авто, обычный, однократный |
| Блокировка уровня запуска | 100 нс ~ 10 с |
| Диапазон уровня запуска | ±5 делений от центра экрана |
| Чувствительность уровня запуска | ±0.3 деления |
| Запуск по фронту | нарастающий, спадающий |
|
Запуск по длительности импульса
|
|
| Условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| Диапазон установок | 30 нс ~ 10 с |
|
Запуск по ранту
|
|
| Условие запуска | положительная или отрицательная полярность: >, <, = |
| Диапазон установок | 30 нс ~ 10 с |
|
Запуск по окну
|
|
| Фронт | нарастающий, спадающий |
| Позиция запуска | Вход, выход, время |
| Ширина окна | 30 нс ~ 10 с |
|
Запуск по N фронту
|
|
| Тип фронта | нарастающий, спадающий |
| Время | 30 нс ~ 10 с |
| Номер фронта | 1 ~ 128 |
|
Скорость нарастания
|
|
| Скорость сигнала | положительная или отрицательная полярность: >, <, = |
| Условие запуска | 30 нс ~ 10 с |
|
Запуск по видеосигналу
|
|
| Cистема | NTSC, PAL и SECAM |
| Выбор линии | 1 - 525 NTSC 1 - 625 PAL/SECAM |
|
Запуск по логическому шаблону
|
|
| Условие | AND, OR, XNOR, XOR |
| Условие задержки | H, L, X, нарастающий фронт, спадающий фронт |
| Выход | запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени |
|
Запуск по истечению времени (TimeOut)
|
|
| Фронт | нарастающий, спадающий |
| Установка времени | 30 нс ~ 10 с |
|
RS-232 запуск
|
|
| Полярность | положительная, инвентированая |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | стандартная, пользовательская (0 - 10000000) |
| Разрядность | 5 bit, 6 bit, 7 bit, 8 bit |
|
I²C запуск
|
|
| Условие запуска | Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data |
| Разрядность адреса | 7 бит, 8 бит, 10 бит |
| Диапазон | 0 - 127, 0 - 255, 0 - 1023 |
| Длина | 1 ~ 5 байт |
|
SPI запуск
|
|
| Условие | TimeOut |
| Значение удержания | 30 нс ~ 10 нс |
| Разрядность | 4 бит ~ 32 бит |
| Установка | H, L, X |
|
Генератор сигналов (Опция)
|
|
| Количество каналов | 2 |
| Максимальная частота генерации | 25 МГц |
| Частота дискретизации | 125 Мвыб/с |
| Вертикальное разрешение | 14 бит |
| Амплитуда сигнала | 2 мВп-п ... 6 Вп-п |
| Количество точек, участвующих в формировании сигнала | 8 К |
| Стандартные формы | Синус, меандр, импульсный, треугольный |
| Пользовательские формы | Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и прочее, всего 46 встроенных форм + создание сигналов произвольной формы |
|
Цифровой мультиметр (Опция)
|
|
| Разрешение дисплея | 3 3/4 разрядов (4000 отсчетов) |
| Входной импеданс | 10 МОм |
| Измерение постоянного напряжения | Диапазоны: 400 мВ/4 В/400 В Точность: ±(1% + 1 е.м.р.) Максимальное напряжение на входе: 1000 В |
| Измерение переменного напряжения | Диапазоны: 4 В/40 В/400 В Точность: ±(1% + 3 е.м.р.) Максимальное напряжение на входе: 750 В Частотный диапазон: 40 Гц ~ 400 Гц |
| Измерение постоянного тока | Диапазоны: 40 мА/400 мА/10 А Точность: ±(1,5% + 1 е.м.р.) диапазон 40 мА/400 мА; ±(3% + 3 е.м.р.) диапазон 10 А |
| Измерение переменного тока | Диапазоны: 40 мА/400 мА/10 А Точность: ±(1,5% + 3 е.м.р.) диапазон 40 мА; ±(2% + 1 е.м.р.) диапазон 400 мА; ±(3% + 3 е.м.р.) диапазон 10 А |
| Сопротивление | Диапазоны: 400 Ом/4 кОм ~ 40 МОм Точность: ±(1% + 3 е.м.р.) диапазон 400 Ом; ±(1% + 1 е.м.р.) д4 кОм ~ 40 МОм |
| Емкость | Диапазон: 51.2 нФ ~ 100 мкФ Точность: ±(3% + 3 е.м.р.) |
| Тест диодов | 0 В ~ 1.5 В |
| Неразрывность цепи | <50 Ом (±30 Ом) звуковой сигнал |
|
Дисплей
|
|
| Тип дисплея | диагональ 8” , ЖК, сенсорный IPS 1024 x 768 |
| Количество цветов | 65536 цветов |
| Послесвечение | 1 сек, 2 сек, 5 сек, бесконечно, отключено. Отображение цветом поддерживается. |
|
Выход для компенсации пробника
|
|
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1MОм |
| Частота (типичное) | Меандр 1 кГц |
|
Интерфейс
|
|
| Для связи с ПК | USB host, USB device, PictBridge, LAN, Trig Out (Pass/Fail) |
| Сохранение | USB (форматы файлов *.bmp и *.bin) |
| Видеовыход (опция) | VGA+ AV порты (опция) |
|
Питание
|
|
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | <24 Вт |
| предохранитель | 2 A, T тип, 250 В |
| Батарейное питание (опция) | 3,7 В; 13200 мАч |
|
Массо-габаритные параметры
|
|
| Габаритные размеры (Д*В*Г) | 340 мм × 177 мм × 95 мм |
| Вес | Около 2.6 кг |
