«5 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, функциональный генератор, генератор сигналов СПФ (AWG)
Осциллограф: 2/4 канала + 16 цифровых каналов (только MSO)
Полоса пропускания: 50 МГц, 70 МГц, 100 МГц и 200 МГц
Максимальная частота дискретизации: 1 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 10 ГГц
Макс. объем памяти: от 64 МБ до 512 МБ (в зав. от модели)
Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, USB (single-ended)
Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом), БПФ при длине памяти до 1 МБ
Функциональный генератор (до 1 МГц/ 4 В п-п): синус, меандр, треугольник, пост. напряжение /DC, пила, Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!)
Формирование сигналов СПФ/ AWG: до 1 МГц, ЦАП 12 бит, частота дискретиз. 20 МГц, память 32 кБ
Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x2.000.000)
Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - макс. объем определяется системными параметрами ПК
Автоизмерения (более 20 параметров); курсорные измерения (ΔU; ΔT)
Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π)
Допусковый контроль (тест по маске)
Интерфейс USB 3.0,
ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.)
Опробуйте возможности комплектного ПО Picoscope 6 до приобретения осциллографа (демо-режим): файлы.
|
Характеристики |
Параметры |

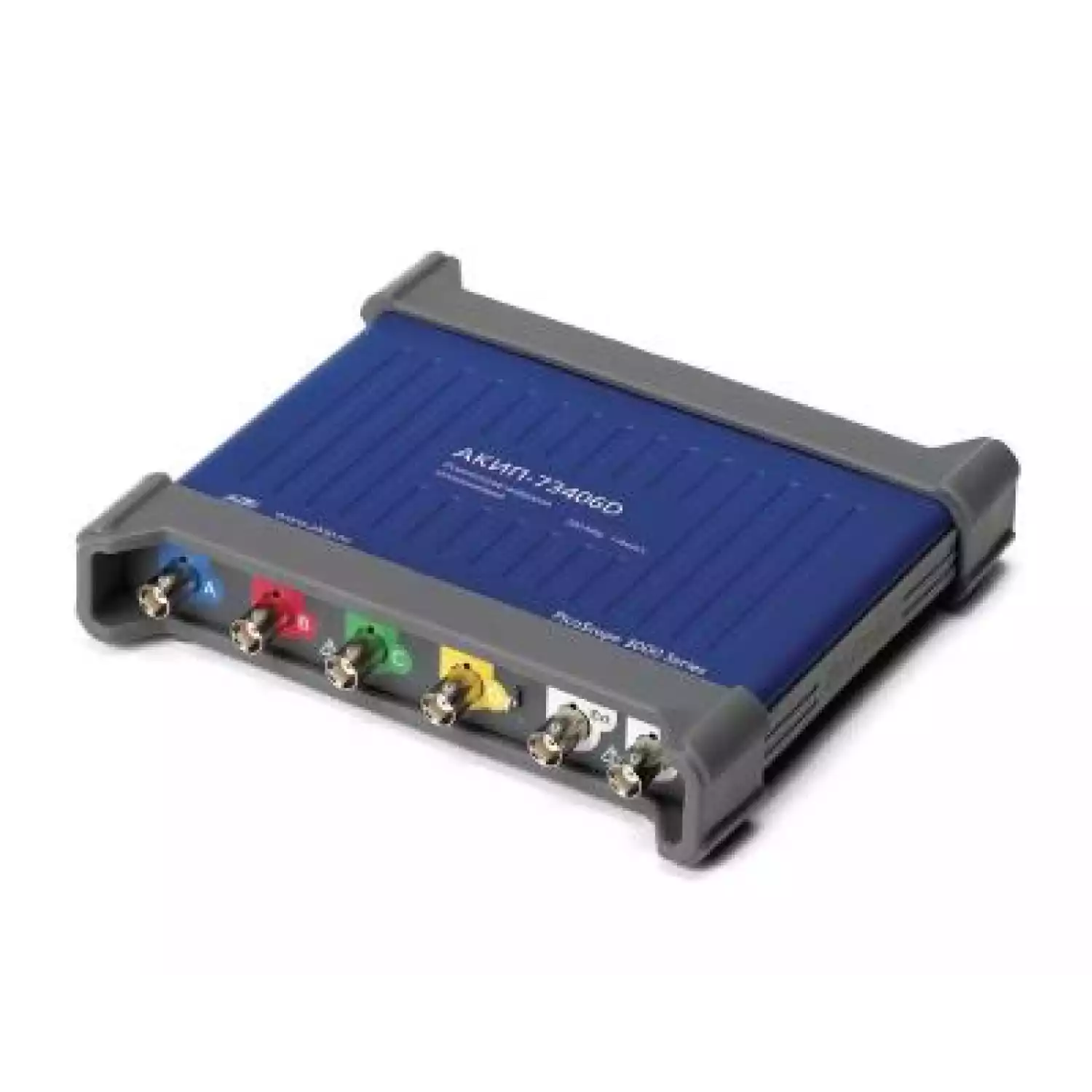

АКИП-73203D, АКИП-73203D MSO, АКИП-73403D, АКИП-73403D MSO |
АКИП-73204D, АКИП-73204D MSO, АКИП-73404D, АКИП-73404D MSO |
АКИП-73205D, АКИП-73205D MSO, АКИП-73405D, АКИП-73405D MSO |
АКИП-73206D, АКИП-73206D MSO, АКИП-73406D, АКИП-73406D MSO |
|
Канал вертикального отклонения (Аналоговые каналы) |
Число входных каналов |
2 - АКИП-73203D, АКИП-73204D, АКИП-73205D, АКИП-73206D (MSO) 4 - АКИП-73403D, АКИП-73404D, АКИП-73405D, АКИП-73406D (MSO) |
|||
|
Полоса пропускания (-3 дБ) |
0…50 МГц |
0…70 МГц |
0…100 МГц |
0…200 МГц |
|
|
Время нарастания, не более |
7,0 нс |
5,0 нс |
3,5 нс |
1,75 нс |
|
|
Коэф. отклонения (Коткл.) |
4 мВ/дел…4 В/дел |
||||
|
Вид входа |
открытый, закрытый |
||||
|
Погрешность установки Коткл. |
± 3 % |
||||
|
Входное напряжение |
± 20 мВ … ± 20 В |
||||
|
Диапазон установки смещения |
± 250 мВ (вх. напряж: ± 20 мВ … ± 200 мВ) ± 2,5 В (вх. напряж: ± 500 мВ … ± 2 В) ± 20 В (вх. напряж: ± 5 В … ± 20 В) |
||||
|
Входное сопротивление |
1 МОм / 14 пФ |
||||
|
Защита от перенапряжения |
± 100 В DC + ACпик |
||||
|
Канал вертикального отклонения (Цифровые каналы) только модели MSO |
Число каналов |
16 (2 порта по 8 каналов каждый) |
|||
|
Входной разъем |
2,54 мм 2х10 контактны разъем |
||||
|
Максимальная частота |
100 МГц |
||||
|
Мин. временной интервал |
5 нс |
||||
|
Входной импеданс |
200 кОм (± 2%) / (8 ± 2) пФ |
||||
|
Пороговый уровень |
TTL, CMOS, ECL, PECL, заданный (-5…+5 В) |
||||
|
Погрешность установки порога |
± 100 мВ |
||||
|
Входное напряжение |
± 20 В (защита от перенапряжения ± 50 В) |
||||
|
Задержка между каналами |
< > |
||||
|
Канал горизонтального отклонения |
Коэф. развертки (Кразв.) |
1 нс…5000 с/дел |
500 пс…5000 с/дел |
||
|
Погрешность установки Кразв. |
± 50 ppm (± 0,005 %) |
± 2 ppm (± 0,0002 %) |
|||
|
Режимы работы |
Основной, ZOOM окно, X-Y |
||||
|
Синхронизация |
Источники синхросигнала |
Любой из аналоговых каналов, цифровые каналы, Вход внешней синхронизации (кроме MSO) |
|||
|
Условия запуска развертки |
Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.), рант, шаблон |
||||
|
Режим запуска |
Однокр., ждущий, автоколебательный, без синхронизации, рапид (сегмент. развертка) |
||||
|
Аналого- цифровое преобразование |
Разрешение по вертикали |
8 бит (12 бит в режиме увеличения разрешения (ERES)) |
|||
|
Частота дискретизации (однократный сигнал) |
1 ГГц (вкл. 1 аналоговый канал); 500 МГц (вкл. до 2-х аналоговых каналов или цифровые порты*) 250 МГц (вкл. до 4-х аналоговых каналов или цифровые порты*) 125 МГц (вкл. все аналоговые и цифровые порты*) |
||||
|
Эквивалентная частота дискретизации |
2,5 ГГц |
2,5 ГГц |
5 ГГц |
10 ГГц |
|
|
Длина памяти (максимальная) |
64 МБ |
128 МБ |
256 МБ |
512 МБ |
|
|
Интерполяция |
Линейная, Sin (X) / х |
||||
|
Режимы сбора данных |
Выборка, послесвеч., цифровой самописец |
||||
|
Курс.измерения |
Функции |
ΔU; ΔT; 1/ΔT |
|||
|
Автоматические измерения |
По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
|||
|
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
||||
|
Анализатор спектра |
Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD |
||||
|
Анализатор спектра |
Диапазон входных частот |
0…50 МГц |
0…70 МГц |
0…100 МГц |
0…200 МГц |
|
Индикация спектрограммы |
Амплитуда, удержание пика, среднее значение |
||||
|
Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
||||
|
Глубина БПФ |
2…1048576 точек |
||||
|
Функциональный генератор |
Формы выходных сигналов |
Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, шум, постоянное напряжение, ПСП |
|||
|
Диапазон частот |
0,03 Гц … 1 МГц |
||||
|
Выходной уровень |
±2 В; погрешность 1%, на нагрузке 600 Ом |
||||
|
Генератор сигналов произвольной формы |
Частота дискретизации |
20МГц |
|||
|
Длина памяти СПФ |
32 кБ |
||||
|
Разрешение ЦАП |
12 бит |
||||
|
Время нарастания/спада |
< > |
||||
|
Калибратор |
Выход калибровки пробников |
Меандр 1 кГц, 2 Впик-пик, 600 Ом |
|||
|
Декодирование |
Формат последов. данных |
CAN, FlexRay, I2C, I2S, LIN, SPI, UART/RS-232, USB (single-ended) |
|||
|
Допусковый контроль |
Статистика (Годен/Не годен) |
В допуске, не в допуске, общее кол-во тестов |
|||
|
Общие данные |
Источник питания |
Разъем USB или адаптер напряжения AC/DC (1,5 А, 5 В)* |
|||
|
Интерфейс |
USB 3.0 (USB 2.0 совместимый) |
||||
|
Габаритные размеры |
190 × 170 × 40 мм |
||||
|
Масса |
0,5 кг |
||||
|
Комплект поставки |
Кабель USB 3.0 (1), адаптер питания (1)**, ПО на CD-диске (1), руководство по эксплуатации на CD-диске (1), пробники (2 или 4). Дополнительно в версии MSO: кабель цифровых каналов (1), набор микрозажимов (2х10) |
