Линейка USB-осциллографов АКИП-75000 получила обновление - это новая серия АКИП-75000D. Уникальной особенностью серии АКИП-75000D является возможность выбора аппаратного разрешения аналого-цифровых преобразователей (АЦП): 8 бит, 12 бит, 14 бит, 15 бит, 16 бит, а также наличие моделей с логическим анализатором на 16 каналов (MSO). Все модели обновленной серии для связи с ПК используют высокоскоростной интерфейс USB 3.0 (совместимость с USB 2.0).Серия АКИП-75000D включает 12 осциллографов с полосами пропускания 60, 100 и 200 МГц, которые отличаются числом входных каналов (2 или 4 аналоговых канала + 16 цифровых каналов) и объемом памяти. Все модели серии снабжены встроенным функциональным и генератором сигналов произвольных форм. Модели только с аналоговыми каналами имеют вход внешней синхронизации, осциллографы смешанных сигналов (MSO) такого входа не имеют.Осциллографы имеют сегментированную память (запись до 10.000 сегментов), а также поддерживают функцию «USB streaming».
Функция представляет собой непрерывную потоковую оцифровку входного сигнала с передачей отсчетов по интерфейсу сразу на управляющий ПК. При использовании программного обеспечения PicoScope 6 максимальная частота дискретизации будет составлять 20 МГц. Ресурсы памяти компьютера для регистрации данных – 100 МБ (установка управляющей программы). Минимальный Кразв, при котором осциллограф переходит в режим сбора данных напрямую на внешний компьютер, выбирается пользователем и может составлять от 200 мс/дел. Максимальное входное напряжение ±20 В (защита входа ±100 DC+ACпик, входной импеданс 1 МОм/ 13 пФ.Как и в серии АКИП-75000, в новой серии АКИП-75000D АЦП представляет собой единую мультиплексорную плату сбора данных и при этом является многоядерным. Для 4-канальных моделей USB-осциллографов число ядер дискретизации составляет - 8, для 2-канальных моделей – 4.
Это позволило в АКИП-75000D реализовать инновационную технологию объединения нескольких ядер АЦП (последовательно или параллельно) для увеличения частоты дискретизации или реального разрешения по вертикали (соответственно).Наличие режимов объединения обеспечивает пользователю гибкость в выборе приоритета требуемого параметра, а также высокую адаптивность в решении конкретной измерительной задачи. Например, при объединении ядер АЦП для последовательного опроса входных каналов обеспечивается максимальная частота дискретизации, которая в одноканальном режиме достигает 1 ГГц при разрешении 8 бит (на рис. - слева).
С целью обеспечения требований по минимизации ошибок квантования и достижения максимальной дискретности измерений по вертикали применяется параллельное объединение ядер АЦП. В этом случае разрешение каждого из активных каналов увеличивается до 14 бит с дискретизацией 125 МГц (на рис. - справа). При использовании двух каналов вертикальное разрешение увеличивается до 15 бит, а в одноканальном режиме разрядность АЦП составит 16 бит при максимальной частоте дискретизации 62,5 МГц (режим объединения всех входов).Питание осциллографов осуществляется по интерфейсу USB 3.0 при работе с двух канальными моделями или от сетевого адаптера при работе с четырех канальными моделями (возможна работа без сетевого адаптера, по интерфейсу USB 3.0, при использовании только двух аналоговых каналов или только MSO).
Тип осциллографа USB;
Число каналов 4;
Полоса пропускания 200 МГц;
Максимальная частота дискретизации 1 ГГц;
Максимальный объем памяти 512 МБ;
АЦП (бит) 8, 12, 14, 15, 16;
Сопротивление входа 1 МОм;
Переключаемое разрешение АЦП (8, 12, 14, 15, 16 бит);
Сегментированная память до 10.000 осциллограмм;
Цифровая регистрация на ПК (streaming mode);
Анализатор спектра;
Функциональный и генератор произвольных форм;
Декодирование сигналов (18 встроенных протоколов);
Интерфейс;
Масса 0,5 кг.
|
Параметр |
Значение |
|||
|
АКИП-75242D АКИП-75242D MSO / АКИП-75442D АКИП-75442D MSO |
АКИП-75243D АКИП-75243D MSO / АКИП-75443D АКИП-75443D MSO |
АКИП-75244D АКИП-75244D MSO / АКИП-75444D АКИП-75444D MSO |
||
|
Число аналоговых каналов |
2 / 4 |
2 / 4 |
2 / 4 |
|
|
Число цифровых каналов (только модели с префиксом MSO) |
16* |
16* |
16* |
|
|
Полоса пропускания |
Разрешение 8…15 бит |
0…60 МГц |
0…100 МГц |
0…200 МГц |
|
Разрешение 16 бит |
0…60 МГц |
0…60 МГц |
0…60 МГц |
|
|
Максимальная частота дискретизации – АЦП |
8 бит – 1 ГГц; 12 бит – 500 МГц; 14/15 бит – 125 МГц; 16 бит – 62,5 МГц |
|||
|
Эквивалентная частота дискретизации |
2,5 ГГц |
5 ГГц |
10 ГГц |
|
|
Максимальная память - АЦП* |
8 бит: 128 МБ ≥ 12 бит: 64 МБ |
8 бит: 256 МБ ≥ 12 бит: 128 МБ |
8 бит: 512 МБ ≥ 12 бит: 256 МБ |
|
|
Генератор функциональный |
Частота: 0,025 Гц … 20 МГц; уровень: ±2 В Формы сигналов: синус, меандр, треугольник, постоянное напряжение (DC), пила (нарастающая спадающая), Sin(х)/x, колоколообразный, бел. шум, постоянное напряжение, ПСП (PRBS). ГКЧ |
|||
|
Генератор СПФ |
Частота дискретизации: 200 МГц. ЦАП: 14 бит. Память: 32 кБ. |
|||
|
Декодирование |
1-Wire, ARINC 429, CAN & CAN-FD, DCC, DMX512, Ethernet 10Base-T and 100Base-TX, FlexRay, I²C, I²S, LIN, PS/2, MODBUS, SENT, SPI, UART (RS-232 / RS-422 / RS-485), USB 1.1 |
|||
| № | Наименование | Количество |

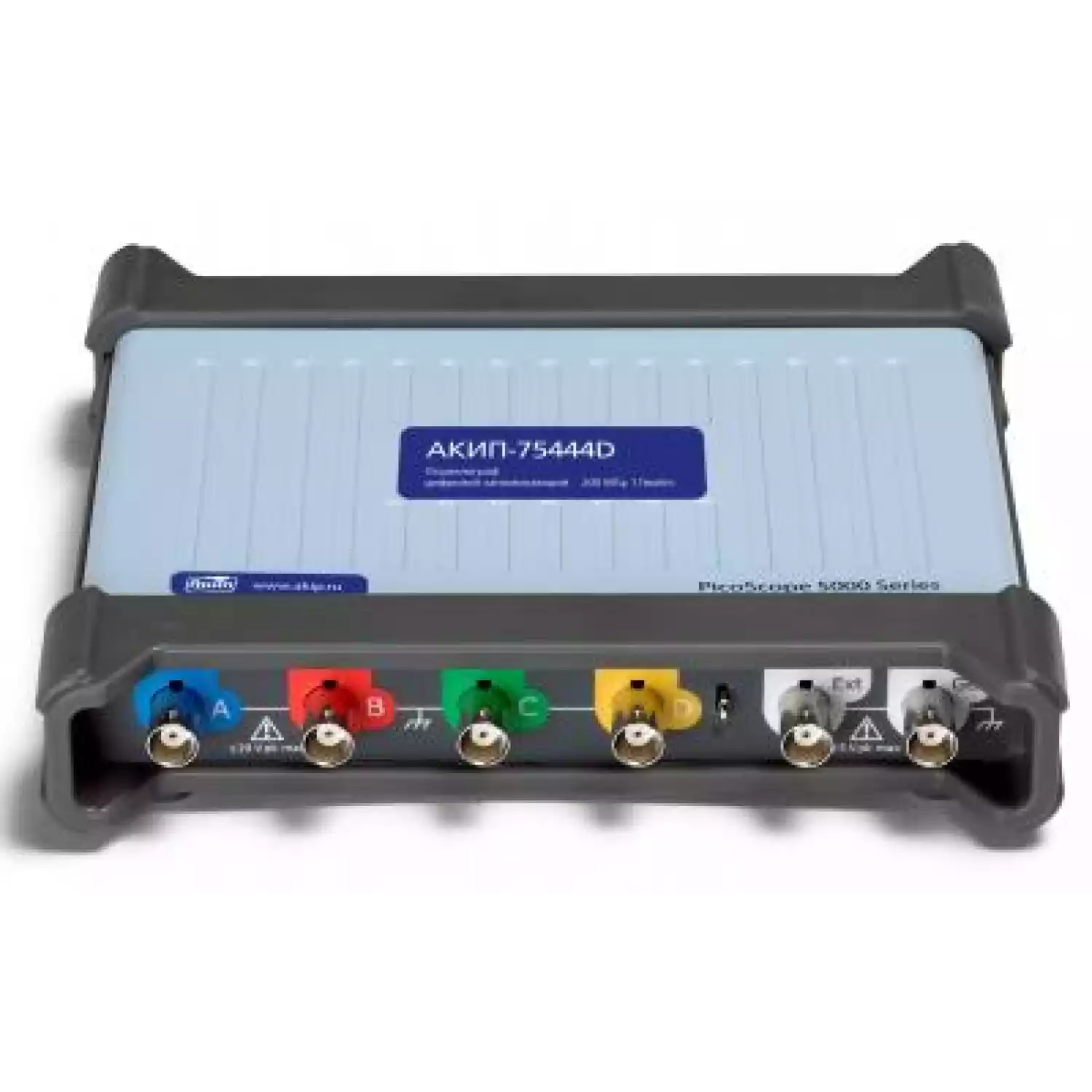

| 1 | Осциллограф АКИП-75444D | 1 |
| 2 | ПО на диске | 1 |
| 3 | Пробник | 4 |
| 4 | Кабель USB 3,0 | 1 |
| 5 | Руководство по эксплуатации на CD-диске | 1 |
