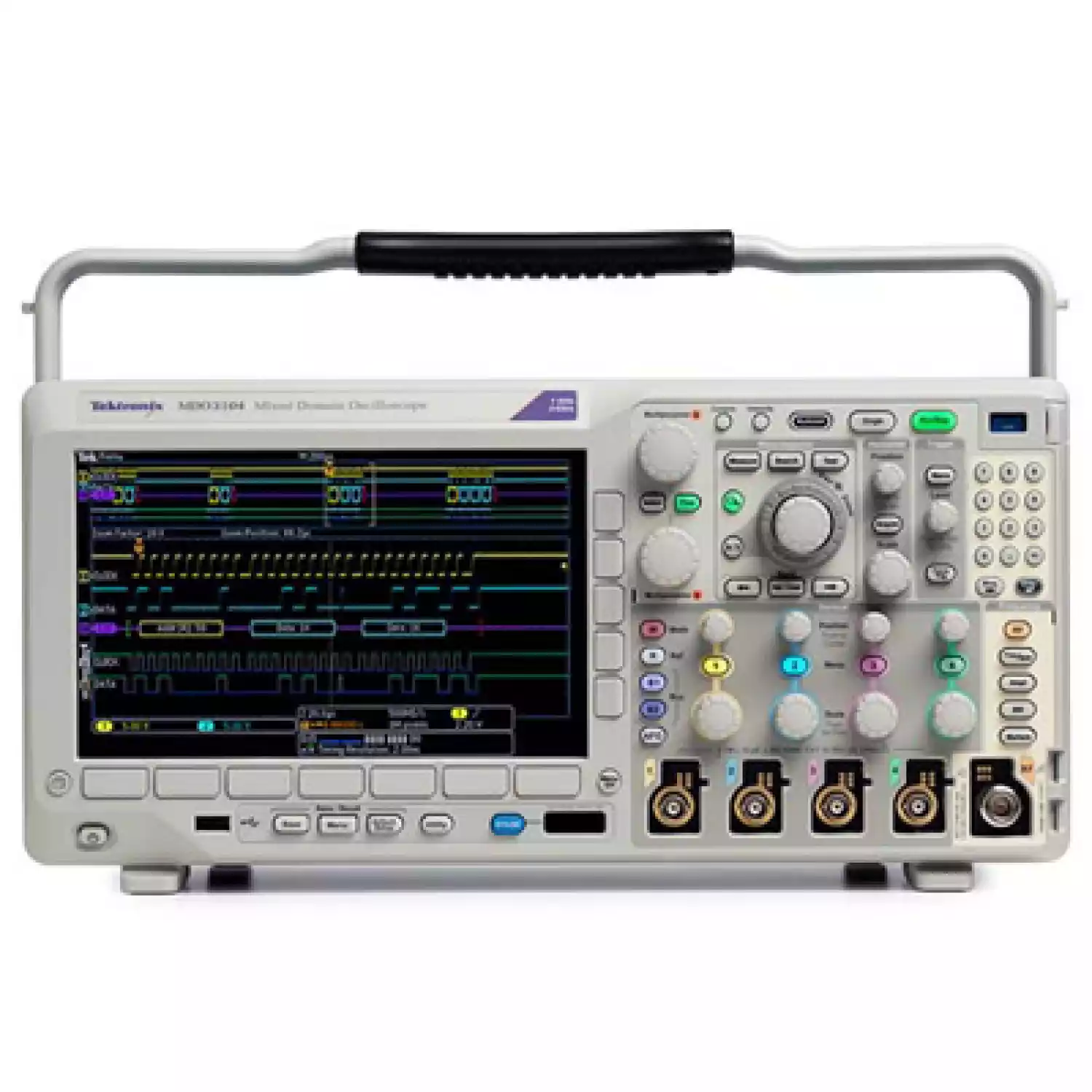

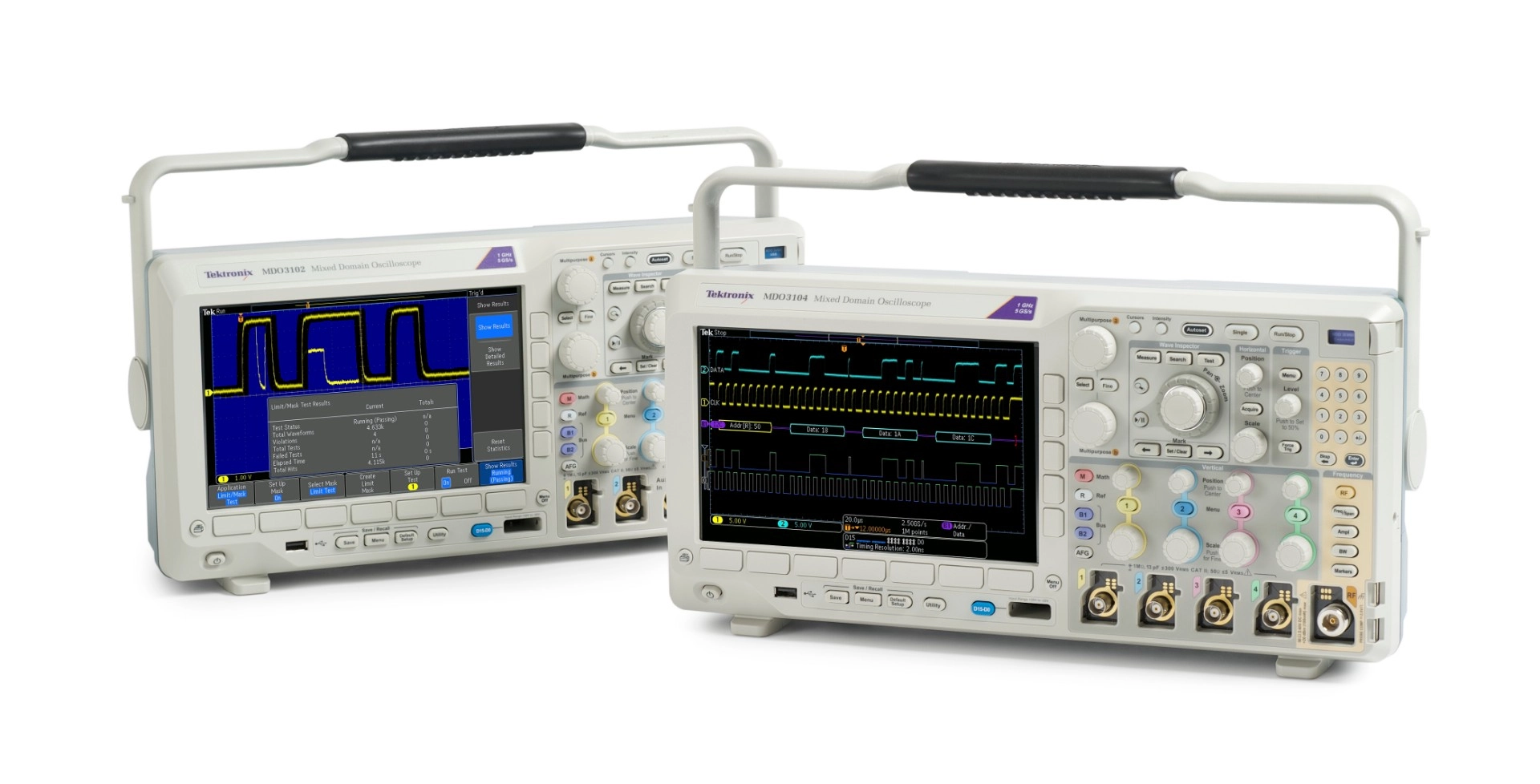

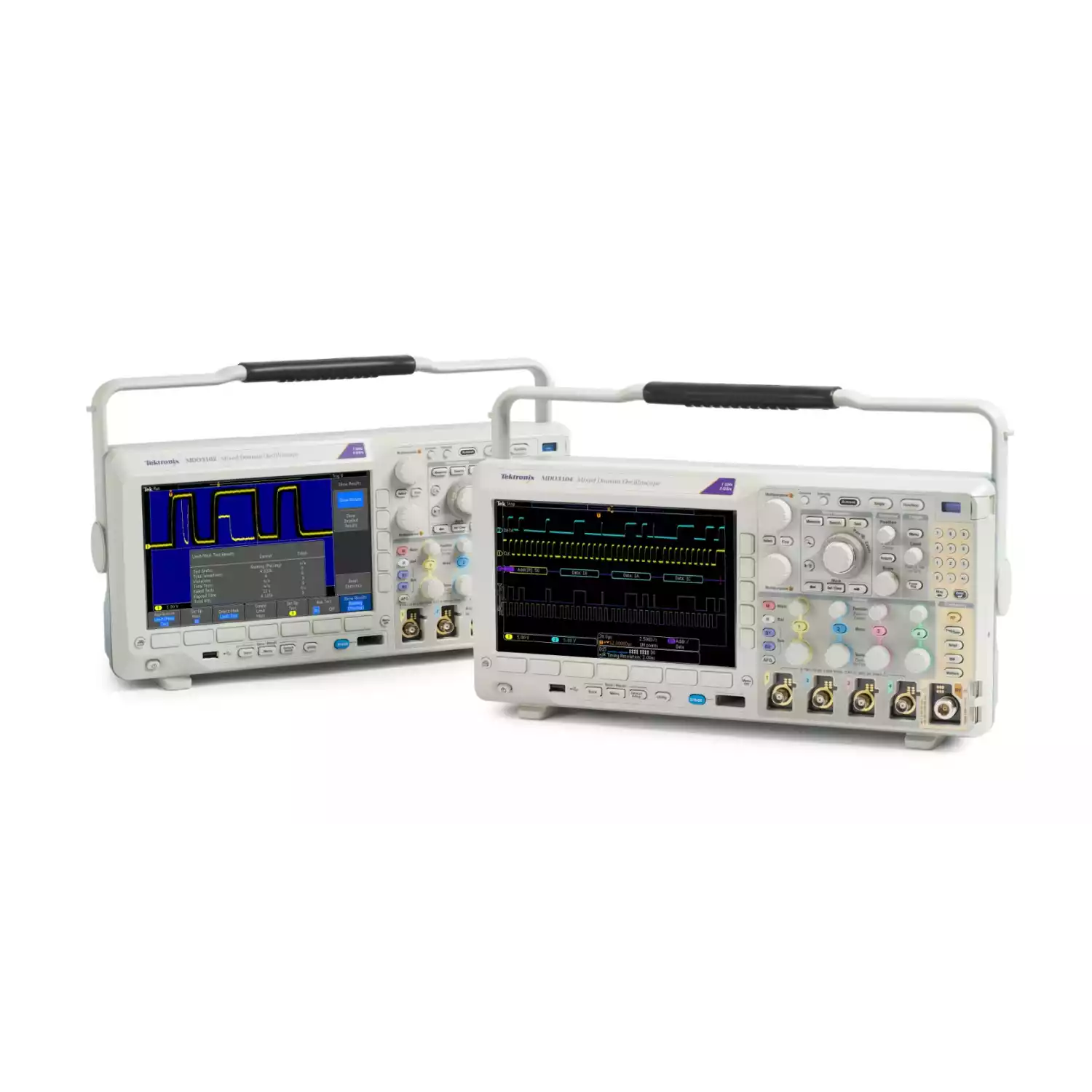

Комбинированный осциллограф MDO3000

Комбинированный осциллограф серии MDO3000 – это прибор, который может быть очень полезен при проектировании и отладке современных комплексных электронных систем.Этот осциллограф объединяет в себе шесть приборов: анализатор спектра, генератор сигналов произвольной формы и стандартных функций, логический анализатор, анализатор протоколов и цифровой вольтметр/частотомер.

Осциллограф серии MDO3000 можно конфигурировать под собственные задачи и обновлять.

Предусмотрена возможность добавления функций и выбора характеристик, которые необходимы в данный момент или могут понадобиться позже.

Отличительные особенности:

• Высокая скорость захвата сигналов в режиме FastAcq™ позволяет быстро находить трудноуловимые аномалии сигналов
• Панель управления Wave Inspector® облегчает навигацию и автоматизирует поиск данных сигнала
• 33 автоматизированных измерения и гистограммы сигнала для упрощенного анализа сигнала
• Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
• Широкоэкранный цветной дисплей с диагональю 9 дюймов (229 мм)
• Небольшие размеры и масса – всего 147 мм в глубину и масса 4,2 кг
• Анализ спектра
• Специализированные органы управления на передней панели для самых распространённых задач
• Автоматические пиковые маркеры для определения частоты и амплитуды пиков спектра
• Ручные маркеры для измерения непиковых параметров сигнала
• Используемые типы трасс: нормальная, усреднение, удержание максимума, удержание минимума
• Режим отображения спектрограмм облегчает визуальный контроль и анализ медленно изменяющихся событий
• Автоматизированные измерения: измерение мощности сигнала в канале, коэффициента развязки соседних каналов по мощности и занимаемой полосы частот
• Генерация сигналов произвольной формы и стандартных функций
• Генерация заданных сигналов для быстрой имитации устройств при разработке систем
• Захват сигналов по аналоговым или цифровым входам, передача захваченных сигналов в память для редактирования и выдача отредактированных сигналов
• Добавление шума к любому сигналу для тестирования в неблагоприятных условиях
• Разработка и тестирование систем со смешанными сигналами
• Автоматический запуск, декодирование и поиск сигналов параллельных шин
• Многоканальный запуск по времени установки и удержания
• Режим высокоскоростного захвата MagniVu™ обеспечивает разрешение по времени 121,2 пс для цифровых каналов
• Анализ протоколов
• Запуск, декодирование и автоматический поиск содержимого пакетов наиболее распространенных стандартов последовательных шин при разработке встраиваемых систем
• Экспорт таблиц декодирования протоколов, используемых при документировании результатов
• Цифровой вольтметр и частотомер
• Быстрая визуальная проверка измеренных значений напряжения и частоты
• Графическое представление информации о стабильности измерения
• Возможность полного обновления
• Добавление функциональных возможностей, увеличение полосы пропускания осциллографа или диапазона частот анализатора спектра в соответствии с вашими требованиями или бюджетом

Дополнительное программное обеспечение

• Анализ источников питания
• Контроль предельных значений и тестирование по маске

Осциллограф серии MDO3000 – это осциллограф высокого класса с разнообразными функциями для ускорения каждого этапа отладки – от быстрого обнаружения и захвата аномалий до поиска в записи осциллограммы интересующих событий, анализа характеристик событий и поведения исследуемого устройства.

Технология цифрового люминофора позволяет быстро оценить истинные процессы, происходящие в исследуемом устройстве. Большая скорость захвата в режиме FastAcq – более 280 000 осциллограмм в секунду – обеспечивает высокую вероятность быстрого обнаружения кратковременно возникающих проблем в цифровых системах: рантов, глитчей, нарушений синхронизации и многих других.

В режиме захвата FastAcq для отображения осциллограмм применяются четыре цветовые палитры:

• Температурная палитра использует цветовое кодирование для индикации часто появляющихся событий с помощью теплых цветов (красный и желтый) и редко появляющихся событий – с помощью холодных цветов (синий и зеленый)
• Спектральная палитра использует цветовое кодирование для индикации часто появляющихся событий с помощью холодных цветов, например синего цвета, и редко появляющихся событий – с помощью теплых цветов, например красного цвета
• Нормальная палитра использует стандартный цвет канала (например, желтый для первого канала) с градацией яркости для индикации частоты появления событий, причем более высокая яркость соответствует часто появляющимся событиям
• Инвертированная палитра использует стандартный цвет канала с градацией яркости для индикации частоты появления событий, причем более высокая яркость соответствует редко появляющимся событиям. В осциллографе серии MDO3000 предусмотрено более 125 комбинаций запуска, обеспечивающих полный набор вариантов для ускорения поиска интересующего события

Запуск может осуществляться по ранту, логической комбинации, длительности импульса/глитча, нарушению времени установки и времени удержания, последовательным пакетам и данным параллельной шины.

С помощью панели управления Wave Inspector, представляющей лучшее в отрасли средство навигации и автоматического поиска, интересующие события можно находить за считанные секунды. Специальная сдвоенная поворотная ручка на передней панели позволяет интуитивно управлять масштабированием и панорамированием.

Внутренняя ручка управляет коэффициентом увеличения (или масштабированием); при ее повороте по часовой стрелке выполняется растяжение сигнала с постепенным переходом к более высоким коэффициентам увеличения, а при повороте против часовой стрелки коэффициент увеличения постепенно уменьшается до отключения масштабирования.

Пользовательские метки

Нажмите кнопку Set Mark (Установить метку) на передней панели, чтобы отметить одно или несколько мест на осциллограмме. Для быстрой навигации между метками достаточно нажать кнопки Previous (Назад) (←) и Next (Вперед) (→) на передней панели.

Поиск по меткам

Кнопка Search (Поиск) позволяет автоматически просматривать длинные захваченные фрагменты и выполнять поиск определенных пользователем событий. Все появления заданного события помечаются поисковыми метками, между которыми можно перемещаться с помощью кнопок передней панели Previous (Назад) (←) и Next (Вперед) (→). Возможен поиск фронтов, импульсов/глитчей определенной длительности, заданного времени ожидания, рантов, логических комбинаций, времени установки и удержания, переднего/заднего фронта определенной длительности для параллельных шин и содержимого пакетов шин I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, LIN, FlexRay, MIL-STD-1553 и пакета аудиоданных.

Осциллограф предлагает всеобъемлющий набор встроенных средств анализа, включая привязанные к сигналу и экрану курсоры, автоматизированные измерения, расширенный набор математических функций, в том числе редактор уравнений, построение гистограмм, быстрое преобразование Фурье и диаграммы трендов для визуального определения изменений результатов со временем.

Гистограммы сигнала дают визуальное представление об изменении сигналов во времени. Горизонтальные гистограммы сигнала полезны для анализа джиттера в синхросигнале и распределения джиттера. Вертикальные гистограммы используются для анализа шума в синхросигнале и распределения шума.

Проектирование и разработка видеоустройств

Такие стандартные функции, как разметка шкалы в IRE и мB, запуск по полям, полярность видеосигнала, запуск по специальному видеосигналу и сигналу высокой четкости, интеллектуальная автонастройка для обнаружения видеосигналов, превращают осциллографы в самые простые в обращении приборы для видеоприложений. При широкой полосе пропускания и согласованной работе входа на линию 75 Ом (нет в моделях с полосой пропускания 1 ГГц), осциллограф предоставляет широкие возможности для анализа аналоговых и цифровых видеосигналов. Предусмотрен режим просмотра видеоизображения для видеосигнала стандарта NTSC или PAL.

Анализ источников питания (опционально)

Постоянно растущие требования к увеличению времени работы от батарей и поиск экологичных решений с меньшим энергопотреблением заставляют разработчиков источников питания измерять и минимизировать коммутационные потери. Кроме того, для удовлетворения требований международных и национальных стандартов на системы питания, необходимо измерять напряжения источников питания, чистоту выходного спектра и уровень гармоник в цепях питания.

Традиционно сложилось так, что измерение этих и многих других параметров с помощью осциллографа отнимало много времени и представляло собой кропотливый ручной процесс.

Дополнительные средства анализа источников питания, предлагаемые осциллографами серии MDO3000, существенно упрощают эти операции, позволяя быстро и точно измерять качество источников питания, коммутационные потери, уровень гармоник, область безопасной работы (ОБР), модуляцию, пульсации и скорость нарастания тока и напряжения (dI/dt, dV/dt). Полностью встроенные в осциллограф средства анализа источников питания позволяют выполнять автоматизированные измерения с высокой воспроизводимостью при нажатии одной кнопки.

Тестирование по маске и контроль предельных значений (опционально)

Один из методов, известный как контроль предельных значений, заключается в сравнении исследуемого сигнала с эталоном этого сигнала с определенными пользователем вертикальными и горизонтальными допусками.

Другой распространенный метод, известный как тестирование по маске, заключается в сравнении исследуемого сигнала с шаблоном и выявлении мест несовпадений.

Осциллографы серии MDO3000 поддерживают оба метода, что полезно для долговременного мониторинга сигналов, измерения характеристик сигналов в процессе разработки и для тестирования устройств на производственных линиях.

В комплект поставки осциллографа серии MDO3000 входят пассивные пробники напряжения с минимальной в отрасли входной емкостью, не превышающей 3,9 пФ.

Включенные в комплект поставки пробники серии TPP практически не оказывают влияния на исследуемые устройства и с высокой точностью подают на осциллограф сигналы для захвата и анализа.

Интерфейс подключения пробников TekVPI® существенно упрощает работу.

Пробники TekVPI® оборудованы индикаторами состояния и органами управления, в том числе кнопкой вызова меню настройки пробников, расположенной непосредственно на корпусе. Эта кнопка позволяет отобразить на экране осциллографа меню пробника со всеми необходимыми настройками и средствами управления пробником. Интерфейс TekVPI® обеспечивает прямое подключение токовых пробников без применения отдельного источника питания. Поддерживается дистанционное управление пробниками через интерфейс USB, GPIB или Ethernet, что позволяет гибко использовать их в составе автоматизированных контрольно-измерительных систем. От внутреннего источника питания на разъемы на передней панели интерфейса TekVPI® может быть подана мощность до 25 Вт.

Интерфейсы передачи данных и дистанционного управления прибором

Для экспорта данных и результатов измерений достаточно подключить осциллограф к компьютеру кабелем USB. Все необходимое программное обеспечение – OpenChoice® Desktop и панели инструментов Microsoft Excel и Word – входят в стандартный комплект поставки и обеспечивают быстрое и простое взаимодействие с ПК, работающим под управлением Windows.

Для упрощения работы можно использовать входящее в комплект поставки ПО OpenChoice Desktop, которое обеспечивает взаимодействие осциллографа с компьютером через порт USB или LAN для передачи настроек, осциллограмм и снимков экрана.

Встроенное ПО e*Scope® позволяет легко управлять осциллографом по сети через стандартный обозреватель интернета.

Анализатор спектра

Осциллограф серии MDO3000 – это первый осциллограф в своем классе, выполняющий функции анализатора спектра. Каждый осциллограф этой серии содержит анализатор спектра, работающий в диапазоне частот от 9 кГц до верхней границы полосы пропускания данной модели. Диапазон частот анализатора спектра любой модели можно расширить до 3 ГГц (опция MDO3SA), чтобы выполнять анализ спектра сигналов большинства стандартов беспроводной связи.

При использовании входа анализатора спектра, дисплей осциллографа серии MDO3000 переходит в режим полноэкранного отображения сигналов в частотной области.

Все основные параметры спектра, такие как центральная частота, полоса обзора, опорный уровень и полоса разрешения, настраиваются легко и быстро с помощью специальных кнопок меню на передней панели и клавиатуры.

В обычных анализаторах спектра включение и размещение достаточно большого количества маркеров для обозначения всех интересующих пиков может стать довольно трудоёмкой и утомительной задачей. Осциллографы серии MDO3000 повышают эффективность этого процесса за счет автоматической расстановки маркеров на пиках и отображения значений частоты и амплитуды для каждого пика. Критерии поиска пиков могут настраиваться пользователем.

Маркер, обозначающий самый высокий пик, называется опорным (контрольным) маркером и выделяется красным цветом. Отображаемые возле маркеров параметры пика могут выводиться либо в виде абсолютных значений (режим «Absolute»), либо в виде относительных (режим «Delta»). В режиме «Delta» отображаются значения частоты и амплитуды пика относительно опорного маркера.

Для измерения непиковых участков спектра можно воспользоваться двумя ручными маркерами.

Спектрограмма

Осциллографы серии MDO3000 позволяют отображать спектры в виде спектрограммы, которая является идеальным средством для отслеживания медленно изменяющихся событий в РЧ сигналах. По оси X откладываются значения частоты (как на обычном графике представления спектра), по оси Y – время, а цветом обозначается амплитуда.

Слои спектрограммы формируются следующим образом. Берётся один захваченный спектр и «ставится на ребро», чтобы создать ряд высотой в один пиксель. Каждому пикселю ряда присваивается значение цвета, которое зависит от величины амплитуды каждой частотной составляющей спектра. Холодные цвета (синий, зелёный) соответствуют малым значениям амплитуды, а тёплые (жёлтый, красный) – более высоким. При каждом следующем захвате в нижней части спектрограммы появляется новый слой, а предшествующие слои сдвигаются на один ряд вверх. После прекращения сбора данных пользователь может прокрутить всю спектрограмму в обратном направлении и посмотреть любой отдельный спектр.

Приборы серии MDO3000 обеспечивают четыре режима отображения спектра (типа трасс) сигналов, включая нормальный, усреднение, удержание максимума и удержание минимума.

Осциллографы серии MDO3000 позволяют проводить три вида автоматизированных РЧ измерений: измерение мощности сигнала в канале, коэффициента мощности соседнего канала и ширины занимаемой полосы частот. При активации какого-либо из этих режимов измерений, осциллограф автоматически включает режим отображения спектра и метод детектирования «Усреднение» («Average») для оптимизации результатов измерений.

Расширенный анализ РЧ сигналов

Осциллограф MDO3000 позволяет сохранять сигналы с квадратурной модуляцией, захваченные анализатором спектра, в файле с расширением .TIQ. Эти файлы могут быть импортированы в ПО SignalVu-PC компании Tektronix для анализа импульсных сигналов или общего анализа модуляции, а также в ПО RSAVu для анализа сигналов беспроводной связи.

Снятие РЧ сигналов для измерения спектра

Варианты подачи сигналов на вход анализаторов спектра обычно ограничены характеристиками кабельных соединений или антенн. Применение дополнительного адаптера TPA-N-VPI в осциллографах серии MDO3000 позволяет использовать любой активный пробник TekVPI с входным сопротивлением 50 Ом. Это обеспечивает дополнительную гибкость при поиске источников помех и облегчает анализ спектра за счет возможности поиска и просмотра сигналов на входе анализатора спектра.

Кроме того, дополнительный предусилитель используется для исследования сигналов малой амплитуды. Предусилитель TPA-N-PRE имеет номинальный коэффициент усиления 10 дБ в полосе частот от 9 кГц до 3 ГГц.

Генератор сигналов произвольной формы и стандартных функций (опциональный)

Осциллограф серии MDO3000 содержит опциональный встроенный генератор сигналов произвольной формы и стандартных функций (опция MDO3AFG), идеальный для имитации сигналов датчика в процессе отладки и для добавления шума к полезным сигналам для моделирования неблагоприятных условий.

Встроенный генератор сигналов произвольной формы и стандартных функций выдает сигналы с частотой до 50 МГц, в частности синусоидальные, прямоугольные, пилообразные и импульсные сигналы, постоянный ток, шум, сигналы функций кардинального синуса (Sinc), Гаусса и Лоренца, экспоненциального подъема и спада, гаверсинуса и кардиосигнал.

Память генератора сигналов произвольной формы составляет до 128 000 точек. В нее можно записать сигнал с аналогового входа, из сохраненного внутреннего файла, со съемного накопителя USB большой емкости или с внешнего компьютера.

Логический анализатор (опциональный)

Логический анализатор (опция MDO3MSO) обеспечивает 16 цифровых каналов, интегрированных в интерфейс пользователя осциллографа. Это упрощает работу и облегчает решение проблем при работе с сигналами разных областей.

Осциллографы поддерживают цветовое кодирование логических уровней цифровых сигналов, выделяя единицы зеленым цветом, а нули – синим. Цветовое кодирование также используется в мониторе цифровых каналов. Монитор отображает уровень сигнала (высокий или низкий) или неустановившееся состояние сигнала, что позволяет определять активность канала без анализа ненужных цифровых сигналов.

Встроенная схема обнаружения многократных переходов окрашивает фронт сигнала белым цветом при наличии в этой точке множества переходов. Белые фронты указывают на то, что при растяжении сигнала или захвате его с более высокой частотой дискретизации можно получить дополнительную информацию.

Режим быстрого захвата MagniVu®

В основном режиме захвата цифровых сигналов осциллографы серии MDO3000 могут записывать до 10 млн. точек со скоростью 500 Мвыб./с (разрешение 2 нс).

Осциллографы серии MDO3000 имеют также режим захвата со сверхвысоким разрешением по времени, получивший название MagniVu, который позволяет записывать в память прибора 10 000 точек с частотой дискретизации до 8,25 Гвыб./с (разрешение 121,2 пс). Обе осциллограммы – основная и MagniVu – захватываются при каждом запуске, при этом можно переключаться между ними и выводить их на экран в режиме остановленной или живой развертки. MagniVu обладает значительно лучшим разрешением по времени, чем другие системы захвата аналогичных моделей осциллографов других производителей, обеспечивая уверенность при выполнении точных измерений временных соотношений цифровых сигналов.

Пробник для цифровых каналов P6316

Этот уникальный пробник имеет две группы по восемь каналов каждая, что упрощает подключение к исследуемому устройству.

Пробник Р6316 может подключаться к группам штыревых контактов 8х2 (шаг 2,54 мм), расположенным на печатных платах. Можно использовать прилагаемый комплект гибких проводников и зажимов для подключения к элементам поверхностного монтажа или контрольным точкам. Пробник P6316 обладает превосходными электрическими характеристиками – входной емкостью всего 8 пФ и входным сопротивлением 101 кОм.

Запуск по сигналам последовательных шин и их анализ (опционально)

Сигнал последовательной шины содержит, как правило, адрес, управляющую информацию, данные и тактовую частоту, что затрудняет интерпретацию изображения на экране осциллографа и выделение интересующих событий. Автоматический запуск, декодирование и поиск событий и условий в сигналах, передаваемых по последовательной шине, создают надежный набор средств отладки последовательных шин.

В осциллографах серии MDO3000 поддерживается запуск по содержимому пакета, например, по началу, по конкретным адресам или данным, по уникальным идентификаторам и т. п., таких популярных последовательных интерфейсов как I2C, SPI, RS-232/422/485/UART, USB2.0, CAN, LIN, FlexRay, MIL-STD-1553 и I2S/LJ/RJ/TDM.

Представление шины

Высокоуровневое комбинированное представление отдельных составляющих сигнала шины (тактовой частоты, данных, выбора кристалла и т. п.) упрощает поиск начала и конца пакетов и идентификацию их компонентов, таких как адрес, данные, идентификатор, контрольная сумма и т. п.

Декодирование сигналов шин

После того как вы определите шину, осциллографы серии MDO3000 будут декодировать каждый пакет в этой шине и отображать его значение в шестнадцатеричном, двоичном, десятичном (только USB, Ethernet, MIL-STD-1553, LIN и FlexRay), десятичном со знаком (только I2S/LJ/ RJ/TDM) или ASCII (только USB, Ethernet и RS-232/422/485/UART) формате.

Стандарты последовательных шин, поддерживаемые осциллографом MDO3000

Таблица событий

Кроме отображения декодированных пакетных данных на самой осциллограмме, можно представлять захваченные в память прибора пакеты в табличной форме подобно тому, как они представляются в листинге программы. При этом пакеты снабжаются метками времени и разбиваются на столбцы для каждого отдельного типа сигнала (адрес, данные и т. п.).

Содержимое таблицы событий можно сохранять в формате .CSV.

Цифровой вольтметр и частотомер

Осциллограф MDO3000 содержит встроенные 4-разрядный цифровой вольтметр и 5-разрядный частотомер.

Сигнал с любого аналогового входа осциллографа может быть подан на вольтметр без переключения пробников. Результаты измерения динамически отображаются на дисплее в цифровой и графической форме. На дисплее также отображаются минимальное, максимальное и среднее измеренные значения и диапазон значений, измеренных в течение предыдущего 5-секундного интервала.

Цифровой вольтметр и частотомер имеются во всех моделях серии MDO3000 и активируются при регистрации прибора.

Технические характеристики осциллографа:

Система вертикального отклонения аналоговых каналов

Аппаратное ограничение полосы пропускания

Для моделей с полосой пропускания ≥350 МГц

20 МГц или 250 МГц

Для моделей с полосой пропускания 100 МГц и 200 МГц

20 МГц

Режимы входа

перем. ток, пост. ток

Входное сопротивление

1 МОм ±1%, 50 Ом ±1%, 75 Ом ±1%; 75 Ом отсутствует в моделях с полосой пропускания 1 ГГц

Диапазон входной чувствительности

1 МОм

от 1 мВ/дел. до 10 В/дел.

50 Ом, 75 Ом

от 1 мВ/дел. до 1 В/дел.

Разрешение по вертикали

8 бит (11 бит в режиме высокого разрешения)

Максимальное входное напряжение

1 МОм

300 В ср. кв. (КАТ II) с пиковыми значениями ≤ ±425 В

50 Ом, 75 Ом

5 Вср. кв. с пиковыми значениями ≤ ±20 В

Погрешность усиления постоянного напряжения

±1,5% при чувствительности не менее 5 мВ/дел., увеличивается со скоростью 0,10%/°C при температуре выше 30 °C

±2,0% при чувствительности 2 мВ/дел., увеличивается со скоростью 0,10 %/°C при температуре выше 30 °C

±2,5% при чувствительности 1 мВ/дел., увеличивается со скоростью 0,10 %/°C при температуре выше 30 °C

±3,0% при переменном коэффициенте усиления, увеличивается со скоростью 0,10 %/°C при температуре выше 30 °C

Развязка между каналами

Для двух любых каналов с одинаковой чувствительностью по вертикали – ≥100:1 на частоте ≤100 МГц и ≥30:1 на частоте от 100 МГц до верхней границы полосы пропускания

Диапазон смещения

Чувствительность по вертикали (В/дел.)	Диапазон смещения
	Входное сопротивление 1 МОм	Входное сопротивление 50 Ом, 75 Ом
от 1 мВ/дел. до 50 мВ/дел.	±1 В	±1 В
от 50,5 мВ/дел до 99,5 мВ/дел.	±0,5 В	±0,5 В
от 100 мВ/дел. до 500 мВ/дел.	±10 В	±10 В
от 505 мВ/дел. до 995 мВ/дел.	±5 В	±5 В
от 1 В/дел. до 5 В/дел.	±100 В	±5 В

Система вертикального отклонения цифровых каналов

(требуется опция MDO3MSO)

Число входных каналов

16 цифровых каналов (D15 – D0)

Пороги

Общая настройка для группы из 8 каналов

Выбор значений порогов

ТТЛ, КМОП, ЭСЛ, псевдо-ЭСЛ, определяется пользователем

Диапазон значений порогов, настраиваемых пользователем

от -15 В до +25 В

Максимальное входное напряжение

от -20 до +30 В

Погрешность установки порога

±(100 мВ + 3% от установленного порога)

Максимальный динамический диапазон входного сигнала

50 Впик.-пик. (зависит от установленного порога)

Минимальный размах напряжения

500 мВ

Входное сопротивление

101 кОм

Входная емкость пробника

8 пФ

Разрешение по вертикали

1 бит

Система горизонтального отклонения аналоговых каналов

Диапазон скорости развертки

Модели с полосой пропускания 1 ГГц

от 400 пс/дел. до 1000 с/дел.

Модели с полосой пропускания ≤500 МГц

от 1 нс/дел. до 1000 с/дел.

Максимальная продолжительность захвата при максимальной частоте дискретизации (все каналы/половина каналов)

Модели с полосой пропускания 1 ГГц

4/2 мс

Модели с полосой пропускания ≤500 МГц

4/4 мс

Диапазон задержки развертки

от -10 делений до 5000 с

Диапазон компенсации сдвига фаз между каналами

±125 нс

Погрешность генератора развертки

±10 х 10 -6 в любом интервале ≥1 мс

Система горизонтального отклонения цифровых каналов

(требуется опция MDO3MSO)

Максимальная частота дискретизации (основной режим)

500 Мвыб./с (разрешение 2 нс)

Максимальная длина записи (основной режим)

10 млн. точек

Максимальная частота дискретизации (режим MagniVu)

8,25 Гвыб./с (разрешение 121,2 пс)

Максимальная длина записи (режим MagniVu)

10 000 точек с центрированием относительно точки запуска

Минимальная обнаруживаемая длительность импульса (тип.)

2 нс

Сдвиг фаз между каналами (тип.)

500 пс

Максимальная частота переключения входа

250 МГц (Максимальная частота синусоидального сигнала, точно воспроизводимого в виде меандра. Необходим короткий удлинитель земли в каждом канале. Это максимальная частота при минимальной амплитуде сигнала. При больших амплитудах можно получить большую частоту переключения.)

Вход анализатора спектра

Полоса захвата

модели MDO3012, MDO3014: 100 МГц

модели MDO3022, MDO3024: 200 МГц

модели MDO3032, MDO3034: 350 МГц

модели MDO3052, MDO3054: 500 МГц

модели MDO3102, MDO3104: 1 ГГц

Все модели: 3 ГГц с опцией MDO3SA

Span

MDO3012, MDO3014 models: 9 kHz – 100 MHz

MDO3022, MDO3024 models: 9 kHz – 200 MHz

MDO3032, MDO3034 models: 9 kHz – 350 MHz

MDO3052, MDO3054 models: 9 kHz – 500 MHz

MDO3102, MDO3104 models: 9 kHz – 1 GHz

All models: 9 kHz – 3 GHz with option MDO3SA, in a 1-2-5 sequence

Полоса разрешения

от 20 Гц до 150 МГц, настройка с кратностью шага 1-2-3-5

Опорные уровни

от -130 до +20 дБм, шаг 5 дБм

Вертикальная шкала

Цена деления вертикальной шкалы от 1 дБ/дел. до 20 дБ/дел. с кратностью шага 1-2-5

Положение по вертикали

от -100 дел. до +100 дел. (отображается в дБ)

Единицы измерения по вертикали

дБм, дБмВ, дБмкВ, дБмкВт, дБмА, дБмкА

Отображаемый средний уровень шума (DANL)

от 9 кГц до 50 кГц

< >

от 50 кГц до 5 МГц

< >

от 5 МГц до 2 ГГц

< >

от 2 ГГц до 3 ГГц

< >

Отображаемый средний уровень шума при подключенном предусилителе TPA-N-PRE

Предусилитель в режиме автом., опорный уровень -40 дБм

от 9 кГц до 50 кГц

< >

от 50 кГц до 5 МГц

< >

от 5 МГц до 2 ГГц

< >

от 2 ГГц до 3 ГГц

< >

Паразитные составляющие

2Гармонические искажения 2-го порядка (>100 МГц)

< >

3Гармонические искажения 3-го порядка (>100 МГц)

< >

2Гармонические искажения 2-го порядка (>15 МГц)

< >

3Гармонические искажения 3-го порядка (>15 МГц)

< >

Остаточные составляющие

< >

На частоте 2,5 ГГц

<-67 дБм

На частоте 1,25 ГГц

<-76 дБм

Перекрёстные помехи в анализаторе спектра от каналов осциллографа

частота на входе ≤800 МГц:

< >

частота на входе от >800 МГц до 2 ГГц:

< >

Фазовый шум на частоте 1 ГГц (немодулированный сигнал)

10 кГц

< >

100 кГц

< >

1 МГц

< >

Погрешность измерения уровня

Опорный уровень от 10 дБм до -15 дБм. Входной уровень изменяется от опорного уровня на 40 дБм в сторону уменьшения. Спецификации без учета погрешности рассогласования.

от +18 до +28 °C

< >

Выход за пределы рабочего диапазона

< >

Погрешность измерения уровня при подключенном предусилителе TPA-N-PRE

Режим предусилителя установлен на “Auto” (Автом.). От установленного опорного уровня 10 дБм до -40 дБм. Входной уровень изменяется от опорного уровня на 30 дБм в сторону уменьшения. Спецификации без учета погрешности рассогласования.

от +18 до +28 °C

< >

Выход за пределы рабочего диапазона

< >

Погрешность измерения частоты

±(([погрешность опорной частоты] x [Частота маркера]) + (полоса обзора/750 + 2)) Гц; погрешность опорной частоты = 10х10-6 (10 Гц/МГц)

Максимальный рабочий уровень входного сигнала

Средняя долговременная мощность

+20 дБм (0,1 Вт)

Максимальный безопасный уровень постоянного напряжения

±40 В пост.тока

Максимальная безопасная мощность (немодулир. сигнал)

+33 дБм (2 Вт)

Максимальная безопасная мощность (импульс)

+45 дБм (32 Вт) при длительности импульса <10 мкс, >

Максимальный рабочий входной уровень при подключенном предусилителе TPA-N-PRE

Средняя долговременная мощность

+20 дБм (0,1 Вт)

Максимальный безопасный уровень постоянного напряжения

±20 В пост.тока

Максимальная безопасная мощность (немодулир. сигнал)

+30 дБм (1 Вт)

Максимальная безопасная мощность (импульс)

+45 дБм (32 Вт) при длительности импульса <10 мкс, >

Типы трасс в частотной области

нормальная, усреднение, удержание максимума, удержание минимума

Методы обнаружения

положительный пик, отрицательный пик, усреднение, выборка

Автоматические маркеры

Идентификация от 1 до 11 пиков на основе значений регулируемого пользователем порога и двойного размаха.

Ручные маркеры

Два ручных маркера используются для индикации частоты, амплитуды, плотности шума и фазового шума

Маркеры

Считывание показаний в режиме "Absolute" или "Delta"

Окна БПФ

Окно БПФ	Коэффициент
Кайзера	2.23
Прямоугольное	0.89
Хемминга	1.30
Хеннинга	1.44
Блэкмана-Харриса	1.90
С плоской вершиной	3.77

Параметры запуска

Режимы запуска

Автоматический, обычный и однократный

Режим входа запуска

Связь по постоянному току, по переменному току, ФНЧ (подавление частоты <50 кГц), >

Диапазон задержки запуска

от 20 нс до 8 с

Чувствительность запуска (тип.)

По перепаду импульса, связь по пост. току

Источник сигнала запуска	Чувствительность
Вход любого аналогового канала	0,75 деления от 0 до 50 МГц, увеличивается до 1,3 деления при номинальной полосе (от 1 мВ/ дел до 4,98 мВ/дел)  ≥ 5 мВ/дел.: 0,40 деления от 0 до 50 МГц
Вспомогательный вход (внешний); доступен только в 2-канальных приборах	200 мВ от 0 до 50 МГц, увеличивается до 500 мВ при 200 МГц
Сеть питания	Постоянная

Диапазоны уровней запуска

Любой входной канал

±8 делений от центра экрана, ±8 делений от 0 В, если выбран вход с ФНЧ

Вспомогательный вход (внешний)

±8 В

Сеть питания

Фиксированный уровень, приблизительно 50 % от напряжения сети

Индикация частоты сигнала запуска

Шестиразрядный частотомер для сигнала запуска.

Типы запуска

По перепаду

По положительному перепаду, отрицательному или любому перепаду сигнала в любом канале. Возможна связь по постоянному току, переменному току, ФНЧ, ФВЧ и подавление шума

Последовательность (B-триггер)

Задержка запуска по времени: от 8 нс до 8 с. Или задержка запуска по событиям: от 1 до 4 000 000 событий. Задержка запуска по событиям отсутствует при выборе любого перепада (“Either”).

Длительность импульса

Запуск по положительным или отрицательным импульсам, длительность которых >, <, >

Время ожидания

Запуск, если в течение указанного периода времени (от 4 нс до 8 с) не обнаружено ни одного события изменения уровня.

Рант

Запуск по импульсу, который пересек один порог, но не пересек второй порог перед повторным пересечением первого.

Логическое выражение

Запуск в том случае, если некоторое логическое выражение состояния каналов принимает значение «Ложь» или сохраняет значение «Истина» в течение указанного времени. Любой из входов можно использовать в качестве источника тактового сигнала, по перепаду которого проверяется логическое выражение. Логические значения (И, ИЛИ, И-НЕ, ИЛИ-НЕ), указанные для всех входных каналов, определяются как Высокое, Низкое или Безразлично.

Установка и удержание

Запуск по нарушениям времени установки и времени удержания между сигналом тактовой частоты и появлением данных на любом из входных каналов.



Запуск по времени установки и времени удержания	Описание
Диапазон времени установки	от -0,5 нс до 1,024 мс
Диапазон времени удержания	от 1,0 нс до 1,024 мс
Диапазон суммы времен установки и удержания	от 0,5 нс до 2,048 мс



Время нарастания/спада

Запуск по перепадам импульсов, которые короче или длиннее указанного значения. Перепад может быть положительным, отрицательным или любым в диапазоне от 4,0 нс до 8 с.

По видеосигналу

Запуск по всем строкам, нечетным, четным или всем полям видеосигналов стандартов NTSC, PAL и SECAM.

Запуск по видеосигналам 480p/60, 576p/50, 720p/30, 720p/50, 720p/60, 875i/60, 1080i/50, 1080i/60, 1080p/24, 1080p/24sF, 1080p/25, 1080p/30, 1080p/50, 1080p/60

и по специальным видеосигналам с двух- и трехуровневой синхронизацией.

I2C (опционально)

Запуск по старту, повторному старту, стопу, пропущенному ACK, адресу (7 или 10 бит), данным или адресу и данным при передаче данных по шинам I2C со скоростью до 10 Мбит/с.

SPI (опционально)

Запуск по SS, MOSI, MISO или MOSI и MISO при передаче данных по шинам SPI со скоростью до 50,0 Мбит/с.

RS-232/422/485/UART (опционально)

Запуск по стартовому биту передачи, стартовому биту приема, концу передаваемого пакета, концу принимаемого пакета, передаваемым данным, принимаемым данным, ошибке четности передачи и ошибке четности приема со скоростью до 10 Мбит/с.

USB: Низкоскоростная шина (опционально)

Запуск по сигналу синхронизации, началу кадра, сбросу, паузе, возобновлению, концу пакета, маркерному пакету (адресу), пакету данных, пакету установки соединения, специальному пакету и по ошибке.

Запуск по маркерному пакету – любой тип маркера, SOF, OUT, IN, SETUP; адрес можно указать для типа маркеров: любой маркер, OUT, IN и SETUP. Можно определить запуск по адресу, который ≤, <, >, ≥, ≠ указанному значению или попадает в пределы или за пределы указанного диапазона. Номер кадра для маркера SOF можно вводить в двоичном, шестнадцатеричном, беззнаковом десятичном и безразличном формате.

Запуск по пакету данных – любой тип данных, DATA0, DATA1; можно определить запуск по данным, которые ≤, <, >, ≥, ≠ указанному значению или попадают в пределы или за пределы указанного диапазона.

Запуск по пакету установки соединения – любой тип установки соединения, ACK, NAK, STALL.

Запуск по специальному пакету – любой специальный тип, зарезервированный.

Запуск по ошибке – проверка PID, CRC5 или CRC16, вставка битов.

USB: Полноскоростная шина (опционально)

Запуск по сигналу синхронизации, сбросу, паузе, возобновлению, концу пакета, маркерному пакету (адресу), пакету данных, пакету установки соединения, специальному пакету и по ошибке.

Запуск по маркерному пакету – любой тип маркера, SOF, OUT, IN, SETUP; адрес можно указать для типа маркеров: любой маркер, OUT, IN и SETUP. Можно определить запуск по адресу, который ≤, <, >, ≥, ≠ указанному значению или попадает в пределы или за пределы указанного диапазона. Номер кадра для маркера SOF можно вводить в двоичном, шестнадцатеричном, беззнаковом десятичном и безразличном формате.

Запуск по пакету данных – любой тип данных, DATA0, DATA1; можно определить запуск по данным, которые ≤, <, >, ≥, ≠ указанному значению или попадают в пределы или за пределы указанного диапазона.

Запуск по пакету установки соединения – любой тип установки соединения, ACK, NAK, STALL.

Запуск по специальному пакету – любой специальный тип, зарезервирован.

Запуск по ошибке – проверка PID, CRC5 или CRC16, вставка битов.

CAN (опционально)

Запуск по началу кадра, типу кадра (данные, дистанционное управление, ошибка, перегрузка), идентификатору (стандартный или расширенный), данным, идентификатору и данным, концу кадра, пропущенному ACK или по ошибке вставки битов в сигналах шины CAN со скоростью до 1 Мбит/с.

Можно настроить запуск так, чтобы он выполнялся при соблюдении условия ≤, <, >, ≥ или ≠ для некоторого указанного значения. По умолчанию настраиваемая пользователем точка выборки устанавливается равной 50 %.

LIN (опционально)

Запуск по синхросигналу, идентификатору, данным, идентификатору и данным, кадру активного режима, кадру неактивного режима и по ошибкам, таким как ошибки синхронизации, четности или контрольной суммы, при передаче данных со скоростью до 100 кбит/с (по определению LIN, 20 кбит/с).

FlexRay (опционально)

Запуск по началу кадра, типу кадра (нормальный, информационный, нулевой, синхронизирующий, стартовый), идентификатору, числу циклов, полю завершения заголовка, данным, идентификатору и данным, концу кадра или по ошибкам, таким как ошибка CRC заголовка, CRC трейлера, нулевого кадра, кадра синхронизации или стартового кадра при передаче данных со скоростью до 100 Мбит/с.

MIL-STD-1553 (опционально)

Запуск по синхросигналу, типу слова 1 Запуск по типу слова (команда, статус, данные), командному слову (заданные отдельно RT адрес, T/R, субадрес/режим, счётчик слов данных/код режима, чётность), слову статуса (заданные отдельно RT адрес, ошибка сообщения, оборудование, бит запроса на обслуживание, приём широковещательной команды, занятость, флаг подсистемы, принятие запроса динамического управления шиной (DBCA), флаг терминала, чётность), слову данных (задаваемое пользователем 16-битное значение), ошибке (синхросигнала, чётности, манчестерского кода, связности данных), времени ожидания (мин. время от 2 до 100 мкс, макс. время от 2 до 100 мкс; запуск осуществляется, если время меньше минимального, больше максимального, попадает или не попадает в диапазон).

Можно определить запуск по адресу, который ≤, <, >, ≥, ≠ указанному значению или попадает в пределы или за пределы указанного диапазона.

I2S/LJ/RJ/TDM (опционально)

Запуск по выбранному слову, по синхросигналу кадра или по данным. Можно настроить запуск так, чтобы он выполнялся при соблюдении условия ≤, <, >, ≥ или ≠ для некоторого указанного значения или при попадании значения в пределы или за пределы указанного диапазона Максимальная скорость передачи данных для I2S/LJ/RJ равна 12,5 Мбит/с. Максимальная скорость передачи данных для TDM равна 25 Мбит/с.

Запуск по параллельной шине (при наличии установленной опции MDO3MSO)

Запуск по значениям данных на параллельной шине. Размер данных, передаваемых по параллельной шине, равен от 1 до 20 битов (от цифровых и аналоговых каналов). Поддерживаются двоичные и шестнадцатеричные числа.

1 При выборе запуска по командному слову будет происходить запуск по командным словам и неопределенным словам команды/статуса. При выборе запуска по слову статуса будет происходить запуск по статусу и неопределенным словам команды/статуса.

Система захвата данных

Режимы захвата данных

Выборка

Захват значений выборок

Обнаружение пиковых значений

Захват глитчей длительностью 1,5 нс (модели с полосой пропускания 1 ГГц), 2,0 нс (модели с полосой пропускания 500 МГц), 3,0 нс (модели с полосой пропускания 350 МГц), 5,0 нс (модели с полосой пропускания 200 МГц), 7,0 нс (модели с полосой пропускания 100 МГц) при всех скоростях свипирования.

Усреднение

Усреднение от 2 до 512 осциллограмм.

Огибающая

Огибающая минимумов-максимумов представляет данные, полученные в результате обнаружения пиковых значений в течение нескольких захватов. Число сигналов в огибающей выбирается от 1 до 2000 и бесконечности.

Высокое разрешение

Усреднение серии захватов в реальном времени уменьшает случайный шум и повышает разрешение по вертикали.

Прокрутка

Прокрутка осциллограммы по экрану справа налево со скоростью развертки, меньшей или равной 40 мс/дел.

Режим захвата FastAcq™

Режим захвата FastAcq оптимизирует прибор для анализа динамических сигналов и захвата редких событий. В моделях с полосой пропускания 1 ГГц захватывается >280 000 осциллограмм/с, в моделях с полосой пропускания от 100 МГц до 500 МГц – >235 000 осциллограмм/с.

Измерение параметров сигнала

Курсоры

Осциллограмма и экран

Автоматизированные измерения (во временной области)

Измеряется 30 параметров, до четырех из которых можно вывести на экран одновременно. Возможно измерение следующих параметров: период, частота, задержка, время нарастания, время спада, скважность положительных импульсов, скважность отрицательных импульсов, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, фаза, положительный глитч, отрицательный глитч, значение от пика до пика, амплитуда, высокий уровень, низкий уровень, максимум, минимум, среднее значение, среднее по периоду, среднеквадратическое значение, среднеквадратическое по периоду, число положительных импульсов, число отрицательных импульсов, число положительных фронтов, число отрицательных фронтов, площадь и площадь периода.

Автоматизированные измерения (в частотной области)

3 вида, результаты одного из которых могут быть отображены на экране. Возможно измерение следующих параметров: мощности сигнала в канале, коэффициента развязки соседних каналов по мощности и занимаемой полосы частот

Статистическая обработка результатов

Среднее значение, минимум, максимум, стандартное отклонение.

Опорные уровни

Определяемые пользователем опорные уровни для автоматизированных измерений можно указывать в процентах или в физических единицах.

Стробирование

Выделение конкретного события в захваченном сигнале для его измерения. Выполняется с помощью курсоров экрана или курсоров сигнала.

Гистограмма

Гистограмма представляет собой массив значений, отражающих полное число попаданий в заданную пользователем область экрана. Гистограмма выводится в виде графика распределения числа попаданий, а также в виде массива численных значений, которые можно измерять.

Источники сигнала

канал 1, канал 2, канал 3, канал 4, опорн. 1, опорн. 2, опорн. 3, опорн. 4, результат матем. операции

Типы

Вертикальная, горизонтальная

Статистические параметры сигнала, получаемые на основе гистограммы

12 параметров, до четырех из которых можно вывести на экран одновременно. Число осциллограмм, число попаданий в прямоугольник, число пиковых значений, медиана, максимум, минимум, размах от пика до пика, среднее значение, стандартное отклонение, сигма 1, сигма 2, сигма 3.

Математическая обработка осциллограмм

Арифметические операции

Сложение, вычитание, умножение и деление сигналов.

Математические функции

Интегрирование, дифференцирование, быстрое преобразование Фурье

БПФ

Амплитудный спектр. Выбор вертикального масштаба БПФ согласно линейному среднеквадратическому значению или среднеквадратическому значению в дБВ. Выбор окна БПФ: прямоугольное, Хемминга, Хеннинга или Блэкмана-Харриса.

Математическая обработка спектра

Сложение и вычитание трасс спектра в частотной области.

Расширенные математические функции

Возможно определение расширенных алгебраических выражений, включающих осциллограммы, опорные осциллограммы, математические функции (БПФ, интегрирование, дифференцирование, логарифм, экспонента, корень квадратный, модуль, синус, косинус, тангенс, радикал, степень), скалярные значения, до двух определяемых пользователем переменных и результаты параметрических измерений (период, частота, задержка, положительный фронт, отрицательный фронт, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, фаза, скважность положительных импульсов, скважность отрицательных импульсов, положительный глитч, отрицательный глитч, размах глитчей, значение от пика до пика, амплитуда, среднеквадратическое значение, среднеквадратическое за период, высокий уровень, низкий уровень, максимум, минимум, среднее значение, среднее за период, площадь, площадь за период и графики тренда), например, (Intg(Ch1 - Mean(Ch1)) × 1,414 × VAR1).



Действие, выполняемое при обнаружении события

События

Действия не выполняются при появлении запуска или после заданного числа захватов (от 1 до 1 000 000)

Действия

Прекращение захвата, запоминание осциллограммы в файле, сохранение снимка экрана, распечатка снимка экрана, выдача импульса с вспомогательного выхода AUX OUT, сигнал удаленного интерфейса SRQ, передача уведомлений по электронной почте и выдача визуального уведомления

Повторение

Повторение действия при обработке события (от 1 до 1 000 000 и бесконечности)

Режим просмотра видеоизображений

Источники сигнала

канал 1, канал 2, канал 3 и канал 4

Видеостандарты

NTSC, PAL

Контрастность и яркость

Ручная и автоматическая

Выбор поля видеосигнала

Нечетное, четное, первое поле сигнала с чересстрочной разверткой

Положение изображения на экране

Возможность выбора положения изображения по координатам X и Y, регулировки ширины и высоты изображения и управления начальными строкой и пикселем и разностью между строками.

Измерение параметров источников питания (опционально)

Измерения показателей качества источника питания

Vср.кв., Vпик-фактора, частота, Iср.кв., Iпик-фактора, активная мощность, кажущаяся мощность, реактивная мощность, коэффициент мощности, угол сдвига фаз.

Измерение коммутационных потерь

Потери мощности

Tвкл., Tвыкл., общая проводимость.

Потери энергии

Tвкл., Tвыкл., общая проводимость.

Гармонические составляющие

THD-F, THD-R, среднеквадратическое значение. Графическое и табличное представление гармоник. Тестирование согласно IEC61000-3-2, Класс A и MIL-STD-1399, раздел 300А

Измерение пульсаций

Vпульсаций и Iпульсаций.

Анализ модуляции

Графическое представление модуляции длительности положительного импульса, длительности отрицательного импульса, периода, частоты, скважности положительных и отрицательных импульсов.

Область безопасной работы

Графическое представление и тестирование по маске области безопасной работы импульсных силовых приборов.

измерения dV/dt и dI/dt

Измерение скорости нарастания напряжения и тока с помощью курсоров.

Тестирование по маске и контроль предельных значений (опционально)

Источник тестового сигнала

Контроль предельных значений: любой из каналов 1 – 4, любой из опорн. R1 – R4

Тестирование по маске: любой из каналов 1 – 4

Создание маски

Вертикальный допуск для контроля предельных значений от 0 до 1 деления с шагом 0,001 деления; горизонтальный допуск для контроля предельных значений от 0 до 0,5 деления с шагом 0,001 деления.

Загрузка специальной маски из текстового файла с числом сегментов до 8.

Масштабирование маски

Привязка к источнику включена (маска масштабируется автоматически при изменении настроек канала источника)

Привязка к источнику выключена (маска не масштабируется при изменении настроек канала источника)

Критерии останова теста

Минимальное число осциллограмм (от 1 до 1 000 000 и бесконечности)

Минимальное прошедшее время (от 1 с до 48 час. и бесконечности)

Превышение порога

от 1 до 1 000 000 и бесконечности

Действия при неудачном завершении теста

Прекращение захвата, запоминание осциллограммы в файле, сохранение снимка экрана, распечатка снимка экрана, выдача импульса с вспомогательного выхода AUX OUT, сигнал удаленного интерфейса SRQ

Действия при удачном завершении теста

Выдать импульс с вспомогательного выхода AUX OUT, настроить удаленный интерфейс SRQ

Отображение результатов

Состояние теста, общее число осциллограмм, число нарушений, общее число тестов, число неудачных тестов, прошедшее время, общее число попаданий в каждый сегмент маски



Генератор сигналов произвольной формы и стандартных функций

(требуется опция MDO3AFG)

Сигналы

Синусоидальный, прямоугольный, импульсный, пилообразный, треугольный, кардинальный синус (Sinc), функция Гаусса, функция Лоренца, экспоненциальное нарастание и спад, гаверсинус, кардиосигнал и произвольный сигнал.

Синусоидальный

Диапазон частот

от 0,1 Гц до 50 МГц

Диапазон амплитуды

от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом

Неравномерность АЧХ

±0,5 дБ, тип., на частоте 1 кГц (±1,5 дБ для амплитуд <20 мВпик-пик)

Полный коэффициент гармоник (тип.)

1%, нагрузка 50 Ом

2% для амплитуды < > 10 МГц

3% для амплитуды < > 10 МГц

Динамический диапазон без паразитных составляющих

-40 дБн (Vпик-пик ≥ 0,1 В); -30 дБн (Vпик-пик ≤ 0,1 В), нагрузка 50 Ом

Прямоугольный/импульсный сигнал

Диапазон частот

от 0,1 Гц до 25 МГц

Диапазон амплитуды

от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом

Коэффициент заполнения

от 10% до 90% или мин. длительность импульса 10 нс, выбирается большее

Разрешение коэффициента заполнения

0.1%

Минимальная длительность импульса

10 нс (тип.)

Время нарастания/спада

5 нс, тип. (от 10% до 90%)

Разрешение длительности импульса

100 пс

Глитч

< >

Асимметрия

±1% ±5 нс, при коэффициенте заполнения 50%

Джиттер (ср. кв.TIE)

< >

Пилообразный/треугольный

Диапазон частот

от 1 Гц до 500 кГц

Диапазон амплитуды

от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом

Коэффициент симметрии

от 0 % до 100 %

Разрешение симметрии

0.1%

0 Гц

Диапазон уровней

±2,5 В в режиме с высоким импедансом; ±1,25 В при входном сопротивлении 50 Ом

Шум

Диапазон амплитуды

от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом

Разрешение амплитуды

от 0% до 100%, шаг 1%

Кардинальный синус (Sinc)

Диапазон частот

от 0,1 Гц до 2 МГц

Диапазон амплитуды

от 20 мВпик-пик до 3,0 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,5 Впик-пик, нагрузка 50 Ом

Функция Гаусса

Диапазон частот

от 0,1 Гц до 5 МГц

Диапазон амплитуды

от 20 мВпик-пик до 2,5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,25 Впик-пик, нагрузка 50 Ом

Функция Лоренца

Диапазон частот

от 0,1 Гц до 5 МГц

Диапазон амплитуды

от 20 мВпик-пик до 2,4 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,2 Впик-пик при нагрузке 50 Ом

Экспоненциальное нарастание/спад

Диапазон частот

от 0,1 Гц до 5 МГц

Диапазон амплитуды

от 20 мВпик-пик до 2,5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,25 Впик-пик, нагрузка 50 Ом

Функция гаверсинуса

Диапазон частот

от 0,1 Гц до 5 МГц

Диапазон амплитуды

от 20 мВпик-пик до 2,5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,25 Впик-пик, нагрузка 50 Ом

Кардиосигнал

Диапазон частот

от 0,1 Гц до 500 кГц

Диапазон амплитуды

от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом

Произвольная форма

Объем памяти

от 1 до 128 КБ

Диапазон амплитуды

от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом

Частота повторения

от 0,1 Гц до 25 МГц

Частота дискретизации

250 Мвыб./с

Погрешность частоты

Синусоидальный и пилообразный сигналы

130 х 10-6 (частота < >

50 х 10-6 (частота ≥ 10 кГц)

Прямоугольный и импульсный сигналы

130 х 10-6 (частота < >

50 х 10-6 (частота ≥ 10 кГц)

Разрешение

0,1 Гц или 4 разряда; выбирается большее

Погрешность амплитуды

±[ (1,5%от установленной амплитуды от пика до пика) + (1,5% от установленного постоянного смещения) + 1 мВ ] (частота = 1 кГц)

Постоянное смещение

Диапазон постоянного смещения

±[2,5 В – (амплитуда сигнала)/2] в режиме с высоким импедансом; ±[1,25 – (амплитуда сигнала)/2 ], нагрузка 50 Ом

Разрешение постоянного смещения

1 мВ в режиме с высоким импедансом; 500 мкВ при входном сопротивлении 50 Ом

Погрешность смещения

±[(1,5% от установленного абсолютного постоянного смещения) + 1 мВ]; увеличивается на 3 мВ при каждом повышении температуры на 10 °C, начиная от +25 °C

ПО ArbExpress®

Осциллограф серии MDO3000 совместим с ПО ArbExpress® для редактирования и создания сигналов, выполняемым в компьютере. Сигналы, захваченные осциллографом серии MDO3000, передаются ПО ArbExpress для редактирования. Это ПО создает сложные сигналы и подает их на генератор сигналов произвольной формы и стандартных функций, входящий в состав осциллографа и выдающий результирующие сигналы.



Цифровой вольтметр и частотомер

Источник

канал 1, канал 2, канал 3 и канал 4

Типы измерений

Среднеквадратическое значение переменной составляющей, постоянная составляющая, сумма постоянной составляющей и среднеквадратического значения переменной составляющей (показания в вольтах или амперах); частота

Разрешение

перем. напряжение, пост. напряжение: 4 разряда

Частота: 5 разрядов

Погрешность частоты

10-6

Скорость измерений

100 измерений/с; измерения на экране обновляются 4 раза в секунду

Автоматический выбор параметров системы вертикального отклонения

Автоматическая настройка параметров по вертикали для максимального динамического диапазона измерений; доступна для любого источника, не связанного с системой запуска

Графическое представление результатов измерения

Графическое отображение минимального, максимального и текущего значений и прокрутка значений в 5-секундном интервале

Программное обеспечение

ПО OpenChoice® Desktop

Обеспечивает быстрое и простое взаимодействие осциллографа с компьютерами, работающими под управлением Windows, через интерфейс USB или LAN. Позволяет передавать и сохранять настройки, осциллограммы, результаты измерений и снимки экрана. В состав этого ПО входят панели инструментов Word и Excel, позволяющие автоматизировать захват и передачу данных и снимков экрана в Word и Excel для быстрого составления отчетов и дальнейшего анализа.

Драйвер IVI

Обеспечивает стандартный интерфейс программирования приборов для распространенных программных пакетов, таких как LabVIEW, LabWindows/CVI, Microsoft.NET и MATLAB.

Веб-интерфейс e*Scope®

Позволяет управлять осциллографом по сети через стандартный обозреватель интернета. Просто введите IP адрес или сетевое имя осциллографа, и в обозревателе откроется страница управления. Передайте и сохраните настройки, осциллограммы, измерения и снимки экрана или оперативно измените настройки осциллографа непосредственно на странице управления.

Веб-интерфейс LXI Core 2011

Обеспечивает подключение к осциллографу через стандартный браузер путем ввода IP адреса или сетевого имени осциллографа в адресную строку браузера. Веб-интерфейс позволяет контролировать состояние и конфигурацию прибора, проверять и изменять настройки сети, а также управлять осциллографом с помощью ПО e*Scope®. Алгоритм работы интерфейса соответствует спецификациям LXI Core 2011, версия 1.4.

Характеристики дисплея

Тип дисплея

цветной дисплей с диагональю 9 дюймов (229 мм)

Разрешение дисплея

800 × 480 (WVGA)

Интерполяция

Кардинальный синус (Sinс)

Представление сигналов

Векторы, точки, переменное послесвечение, бесконечное послесвечение

Цветовые палитры для режима захвата FastAcq

Температурная, спектральная, нормальная, инвертированная

Координатная сетка

Полная, сетка, сплошная, перекрестие, рамка, IRE и мВ.

Формат

YT, XY и одновременно XY/YT

Максимальная скорость захвата

>280 000 осциллограмм/с в режиме FastAcq для моделей с полосой пропускания 1 ГГц

>235 000 осциллограмм/с в режиме FastAcq для моделей с полосой пропускания от 100 МГц до 500 МГц

>50 000 осциллограмм/с в режиме захвата с использованием осциллографа с цифровым люминофором для всех моделей



Порты ввода/вывода

Высокоскоростной хост-порт USB 2.0

Поддерживает USB накопители, принтеры и клавиатуру. По одному порту на передней и задней панелях прибора.

Порт ведомого устройства USB 2.0

Расположен на задней панели. Поддерживает управление осциллографом через интерфейс USBTMC или GPIB (с переходником TEK-USB-488) и непосредственную печать на принтерах, совместимых с технологией PictBridge.

Печать

Для печати используется сетевой принтер, принтер, совместимый с технологией PictBridge, или принтер, поддерживающий печать сообщений электронной почты. Примечание: В принтере используется ПО, разработанное OpenSSL Project для использования в OpenSSL Toolkit.

Порт LAN

Розетка RJ-45, поддерживает стандарт 10/100/1000Base-T

Выход видеосигнала

Розетка DB-15, позволяет выводить изображение с экрана осциллографа на внешний монитор или проектор. Разрешение XGA

Вспомогательный вход

(только для 2-канальных моделей)

Разъем BNC на передней панели

Входное сопротивление, 1 МОм

Максимальное входное напряжение

300 Вср. кв. (КАТ II) с пиковыми значениями ≤ ±425 В

Напряжение и частота на выходе компенсатора пробника

Контакты на передней панели

Амплитуда

от 0 до 2,5 В

Частота

1 кГц

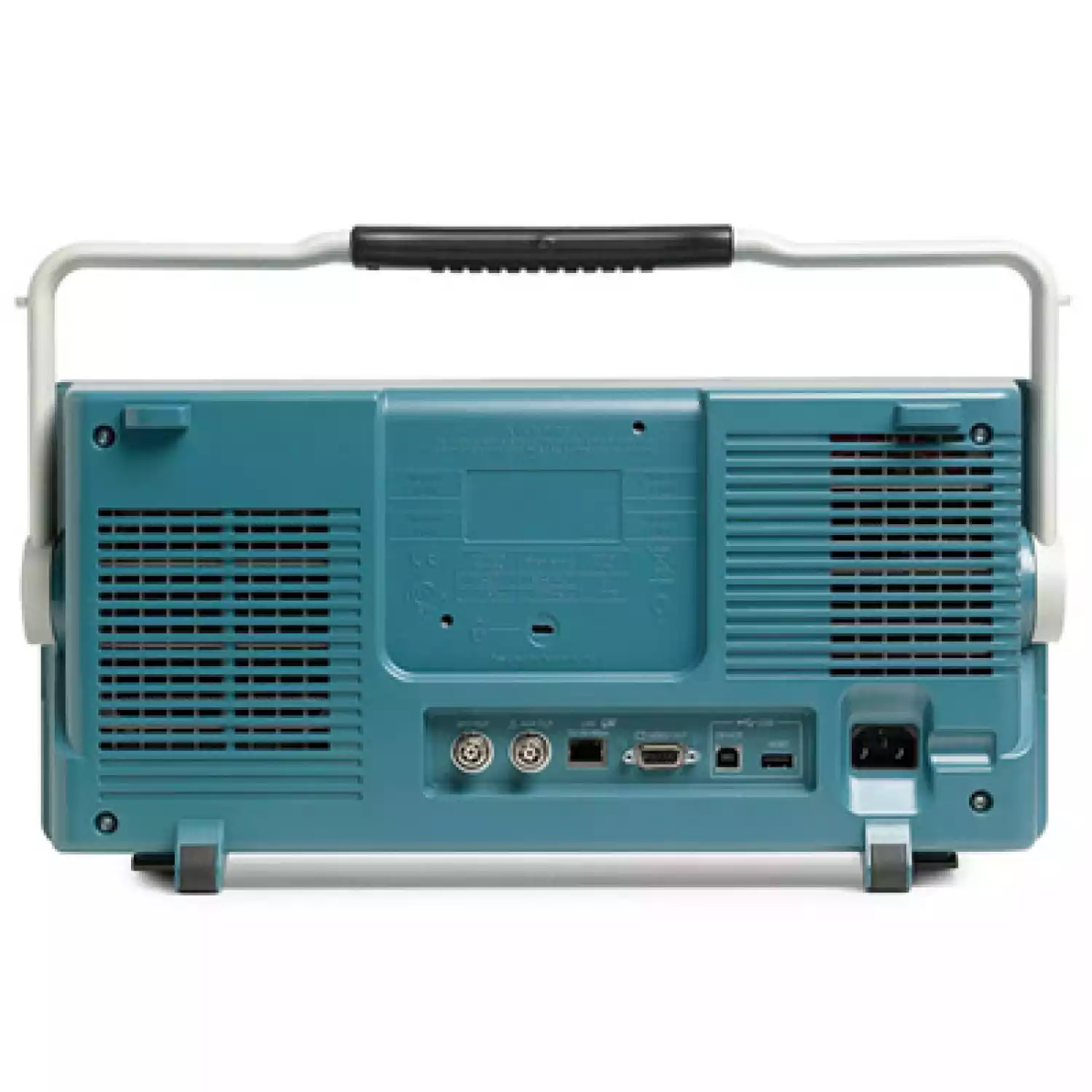

Вспомогательный выход

Разъем BNC на задней панели.

VOUT (высокий уровень): ≥2,5 В без нагрузки, ≥0,9 В с нагрузкой 50 Ом

VOUT (низкий уровень): ≤0,7 В при выходном токе ≤4 мА; ≤0,25 В с нагрузкой 50 Ом

Выход можно настроить на выдачу импульсного сигнала при запуске осциллографа, сигнала запуска от внутреннего генератора сигналов произвольной формы и стандартных функций, а также сигнала события для контроля предельных значений/тестирования по маске.

Замок Кенсингтона

Гнездо на задней панели для стандартного замка Кенсингтона.

Крепление VESA

Стандартные точки крепления VESA 75 мм (MIS-D 100) на задней панели прибора



LXI (расширение LAN для измерительных приборов)

Класс

LXI Core 2011

Версия

V1.4

Источник питания

Напряжение источника питания

от 100 до 240 В ±10 %

Частота источника питания

от 50 до 60 Гц, от 100 до 240 В

400 Гц ±10% при 115 В

Потребляемая мощность

Не более 120 Вт

Габариты и масса

Размеры

Высота

203,2 мм

Ширина

416,6 мм

Глубина

147,4 мм

Масса

Нетто

4,2 кг

Брутто

8,6 кг

Конфигурация для установки в стойку

5U

Зазор для охлаждения

51 мм с левой и с задней сторон прибора

Электромагнитная совместимость, условия окружающей среды и безопасность

Температура

Рабочая

от -10 ºC до +55 ºC (от +14 ºF до 131 ºF)

Хранение

от -40 ºC до +71 ºC (от -40 ºF до 160 ºF)

Относительная влажность

Рабочая

Температура до +40 ºC, относительная влажность от 5% до 90%

Температура от +40 ºC до +55 ºC, относительная влажность от 5% до 60%

Хранение

Температура до +40 º, относительная влажность от 5% до 90%

Температура от +40 ºC до +55 ºC, относительная влажность от 5% до 60%

Температура от +55 ºC до +71 ºC, относительная влажность от 5% до 40%, без образования конденсата

Высота над уровнем моря

Рабочая

до 3000 м

Хранение

до 12 000 м

Нормативные документы

Электромагнитная совместимость

Директива совета EC 2004/108/EC

Безопасность

UL61010-1:2004, CAN/CSA-C22.2 No. 61010.1: 2004, Директива по низковольтному оборудованию 2006/95/EC и EN61010-1:2001, МЭК 61010-1:2001, ANSI 61010-1-2004, ISA 82.02.01
