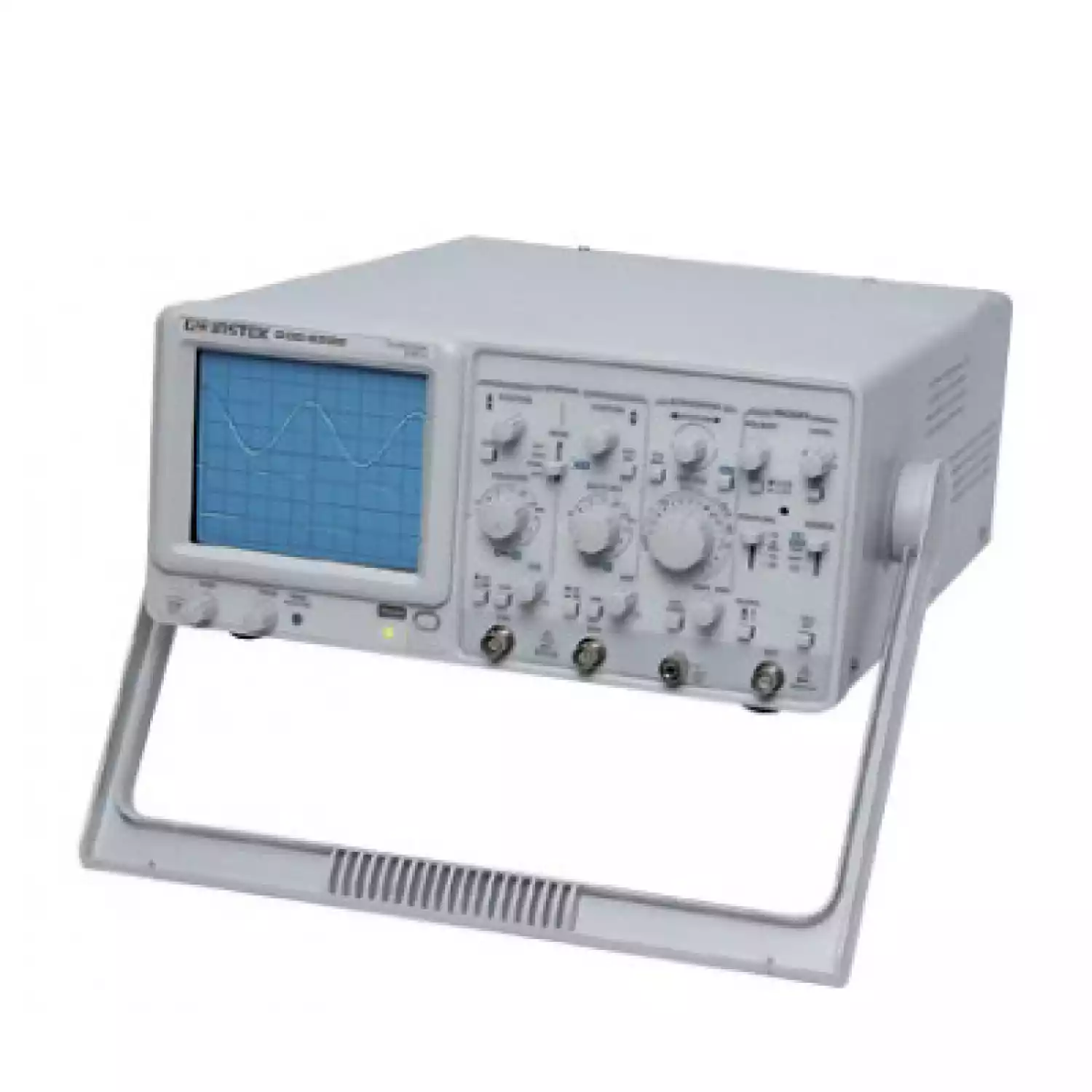

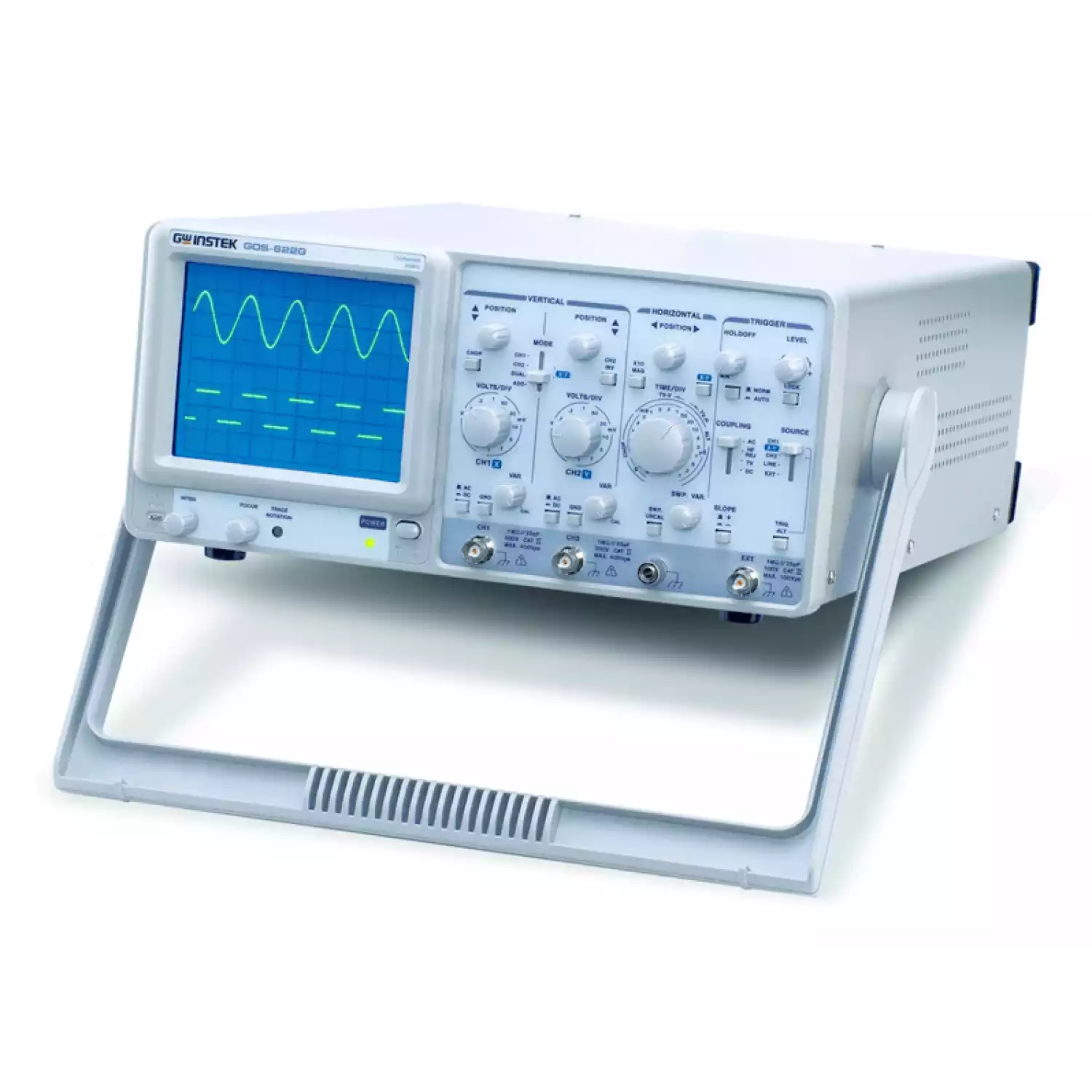

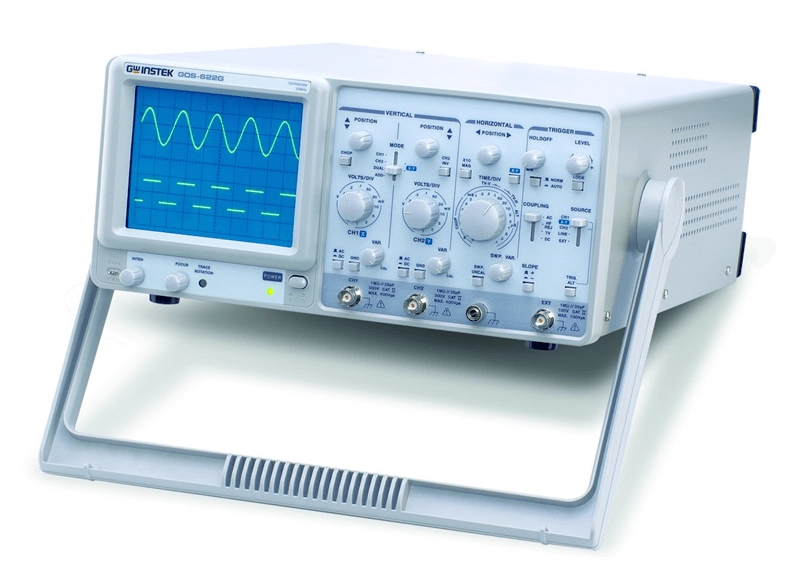

Аналоговый двухлучевой осциллограф Универсальные двухлучевые осциллографы имеют широкую полосу частот, до 50 МГц при высокой чувствительности по вертикали, от 1 мВ до 20 В/дел. Приборы выгодно отличаются своими расширенными возможностями: 6-разрядный цифровой измеритель частоты с точностью 0.01%.
На дисплее осциллографа могут одновременно отображаться две формы одной осциллограммы: в реальном масштабе и увеличенном.
|
Характеристики |
Параметры |
Значения |
|
Канал вертикального отклонения |
Полоса пропускания (-3 дБ) |
0...20 МГц (0...10 МГц при 1 мВ/дел...2 мВ/дел) |
|
Коэф. отклонения (Коткл.) |
1 мВ/дел...5 В/дел (шаг 1-2-5) |
|
|
Погрешность установки Коткл. |
± 3 % (± 5 % при 1 мВ/дел, 2 мВ/дел) |
|
|
Регулировка Коткл. |
Плавное перекрытие в 2,5 раза |
|
|
Время нарастания |
≤ 17,5 нс (≤ 35 нс при 1 мВ/дел, 2 мВ/дел) |
|
|
Входной импеданс |
1 МОм / 25 пФ |
|
|
Макс. входное напряжение |
400 В (DC+AС пик, до 1 кГц) |
|
|
Режимы работы |
Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно с автовыбором |
|
|
Выход канала 1 |
≥50 мВ/дел на 50 Ом |
|
|
Канал горизонтального отклонения |
Коэф. развертки (Кразв.) |
0,1 мкс/дел...0,5 с/дел (шаг 1-2-5), растяжка ?10 |
|
Погрешность установки Кразв. |
± 3 % (± 5...8 % при растяжке х10) |
|
|
Регулировка Кразв. |
Плавное перекрытие в 2,5 раза |
|
|
Синзронизация |
Источники синхронизации |
Автовыбор, канал 1, канал 2, сеть, внешний |
|
Режимы запуска развертки |
Автоколебательный, ждущий, ТВ |
|
|
Фильтры синхронизации |
Связь по постоянному или переменному току, ФВЧ |
|
|
Уровень внеш. синхронизации |
До 100 В (DC+AС пик, до 1кГц) |
|
|
Вход внешней синхронизации |
1 МОм / 35 пФ |
|
|
X-Y вход |
Полоса пропускания (-3 дБ) |
0...1 МГц |
|
Коэффициент отклонения |
5 мВ/дел...5 В/дел (± 4 %) |
|
|
Разность фаз X-Y |
≤ 30 в диапазоне 0...50 кГц |
|
|
Z-вход |
Частотный диапазон |
0...5 МГц |
|
Чувствительность |
≥3 В (макс. до 50 В DC+AС пик, до 1 кГц) |
|
|
Входное сопротивление |
5 кОм |
|
|
ЭЛТ |
Размер экрана |
8 × 10 дел. (1 дел. = 10 мм) |
|
Напряжение ускорения |
2 кВ |
|
|
Общие данные |
Напряжение питания |
100/120/220/230 В (± 10 %), 50/60 Гц |
|
Потребляемая мощность |
70 В*А |
|
|
Габаритные размеры |
310 × 150 × 455 мм |
|
|
Масса |
8,2 кг |
|
|
Комплект поставки |
Шнур питания (1), делитель х1 / х10 (2) |
