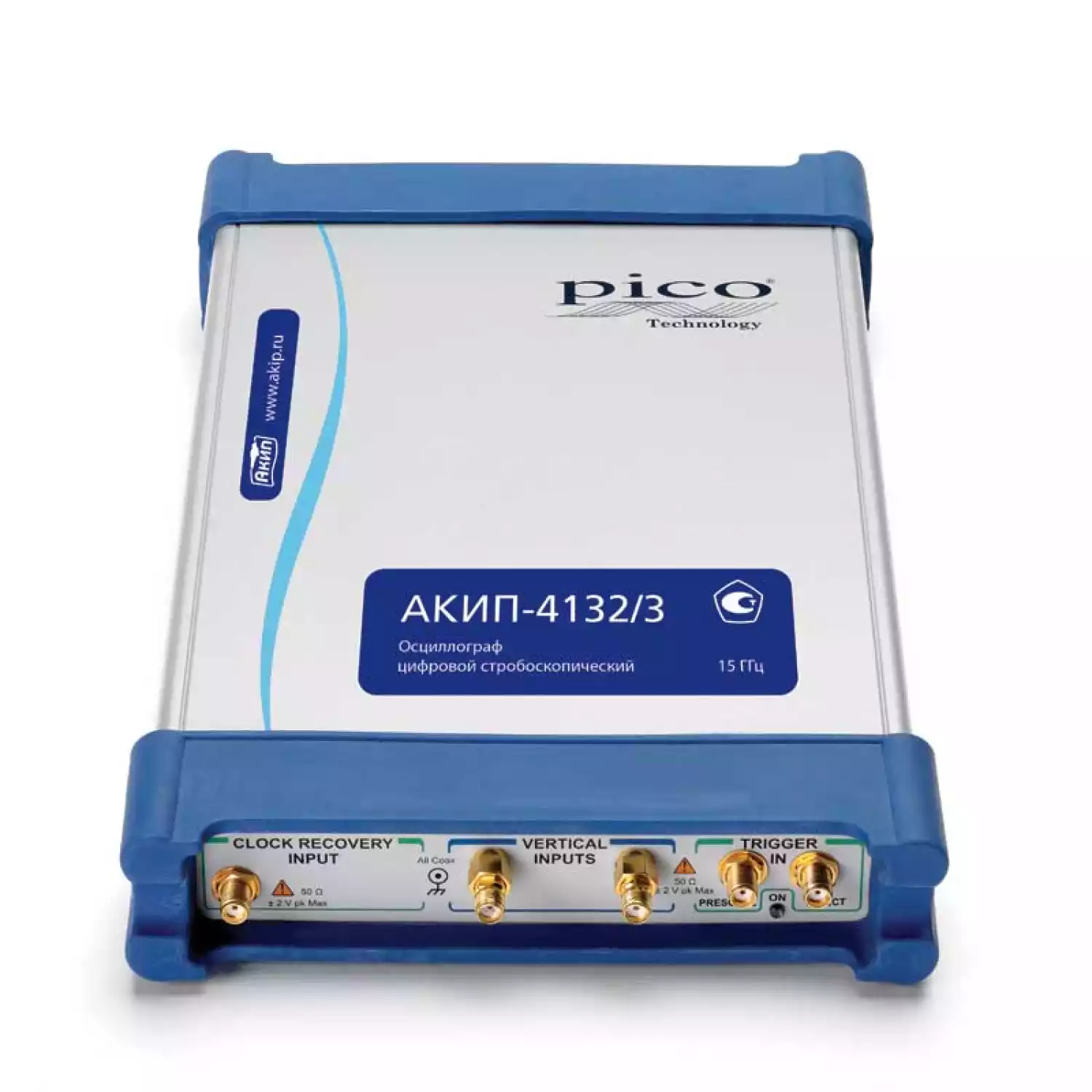

Осциллограф АКИП-4132/3

Особенности цифрового стробоскопического USB-осциллографа АКИП-4132/3:

2/4 канала (независимый сбор данных) + вход внешней синхронизации (Ext);
Максимальная полоса пропускания 25 ГГц (в зависимости от модели);
Максимальная частота стробирования до 1 МГц;
Макс. объем памяти до 32 кБ/канал;
АЦП 16 бит, 60 дБ динамический диапазон;
Внеш. синхрониз. до 2,5 ГГц, с делителем частоты до 15 ГГц;
Автоизмерения (более 100 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.); статистика измерений, маркерные измерения (ΔU; ΔT; ΔU/ΔT, F);
Математические функции, включая быстрое преобразование Фурье (БПФ) в 2-х каналах;
Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение;
Автоматизированный тест сигнала по «маске» (более 160 предустановленных шаблонов);
Интерфейсы: LAN/ USB;
ПО под управлением ОС WIN XP SP2 или SP3, Vista, 7,8, 10 (32/64 бит);
Питание от универсального сетевого адаптера;
Ультракомпактный, масса 1,3 кг.

Технические характеристики цифрового стробоскопического USB-осциллографа АКИП-4132/3:

Параметр	Значение
Канал вертикального отклонения
Число каналов	2
Полоса пропускания ( - 3 дБ)	Полная: 0...15 ГГц Ограниченная: 0...8 ГГц
Время нарастания (10% - 90%)	≤ 23,4 пс (15 ГГц) ≤ 43,8 пс (8 ГГц)
Уровень шумов	< > < >
Коэффициент отклонения (К _откл )	1 мВ/дел ... 500 мВ/дел с шагом 1 - 2 - 5 или 0,5%
Погрешность измерения напряжения	± 2% (от полной шкалы) + 2 мВ
Уровень собственных шумов, с.к.з.	≤ 2 мВ – в режиме полной полосы пропускания ≤ 1,5 мВ – в режиме ограничения полосы пропускания
Входной импеданс	(50 ± 1) Ом
Максимальное входное напряжение	1 В пик - пик
ВЧ вход	соединитель К - типа (2.92 мм) совместим с SMA и PC3.5
Регулируемая временная задержка между каналами	до 100 нс ( с шагом 1 пс )
Канал горизонтального отклонения
Режимы работы (развертка)	Основная, подсвеченная, задержанная, двойная задержанная
Коэффициент отклонения (К _откл	5 пс/дел ... 3,2 мс/дел
Погрешность измерения временных интервалов, с.к.з.	> 200 пс / дел : ± 0,2% o т изм. временного интервала ± 12 пс < >
Разрешение	64 фс (мин.)
Синхронизация
Источники синхросигнала	Внешний, внешний с делителем частоты, внутренний (сигналом тактовой частот ы) , внешний с восстан . тактовой частоты – только АКИП - 41 32 /3 , АКИП - 41 32 / 4 , АКИП - 4132/7 )
Чувствительность	100 мВпик - пик ( DC ... 10 МГц) 400 мВпик - пик (до 100 МГц)
Чувствительность (внешний запуск)	100 мВпик - пик ( DC ... 100 МГц), 200 мВпик - пик (до 2,5 ГГц)
Чувствительность (в ход с делителем частоты )	200 мВпик - пик ... 1 Впик - пик (1 – 14 ГГц)
Джиттер синхронизации, скз	30 пс 2 пс – внешний запуск/с делителем частоты
Режимы запуска развертки	Автоколебательный, ждущийс
Тактовая частота синхросигнала	10 МГц ... 14 ГГц
Внешняя синхронизация восстановления тактовой частоты
Чувствительность и диапазон тактовых частот	100 мВпик - пик : 6,5 Мб / с ... 100 Мб/с 20 мВпик: до 11 , 3 Гб / с
Временная нестабильность восстановл. f тактовой, с.к.з.	1,5 пс + 1% от периода тактовой частоты
Mаксимальное входное напряжение	± 2 В ( DC + АСпик)
Входное сопротивление	50 Ом
Связь по входу	Закрытый
Входной разъем	SMA-тип
Аналого-цифровое преобразование
Разрешение по вертикали	16 бит
Частота стробирования	0... 1 М Гц
Объем памяти (запись)	32... 32768 точек на канал с шагом х2
Режимы сбора данных	Стандартная выборка, усре днение, огибающая
Число усреднений	2...4096
Режим выделения огибающей	Минимум, максимум, минимум и максимум одновременно
Курсорные и маркерные изменения
Тип маркеров	X - маркеры (время). Y - маркеры (напряжение). XY - маркеры (сигнальные маркеры)
Maркерные измерения	Абсолютное значение, разностное значение, напряжение, время, частота, наклон ( V / s )
Режимы перемещения маркеров	Раздельный или связанный
Относительные измерения	∆ - измерения между измеряемым и опорным значениями : в %, dB или градусах фазы
Автоматические измерения
По вертикали	Максимум , Минимум , Пик - пик, «Верхний» уровень, « Нижний» уровень, Амплитуда,« Верх - Низ» (средний ур.) , Среднее значение, DC скз, AC скз, Площадь, Среднее значение за период, DC скз за период, AC скз за период, Площадь за период, + Выброс, - Выброс
По горизонтали	Период, Частота, +Длительность, - Длительность, Время нарастания, Время спада, + Скважность, - Скважность, + Переход, - Переход, Длительность пакета, Число периодов, Время@ M аксимум, Время@ Mинимум, +Джиттер пик - пик, +Джиттер скз, - Джиттер пик - пик, - Джиттер скз
Статистические измерения	Текущее , Минимальное, максимальное, среднее значения, среднеквадратическое отклонение (СКО)
Определения вершины и основания сигнала	По гистограмме, мин/мaкс метод или произвольно (по выбору оператора) .
Пороги	Устанавливают в процентах, вольтах или делениях. Стандартно: 10 - 50 - 90 % или 20 - 50 - 80 %
Границы	Произвольная часть экрана по горизонтали
Режим измерения	Повторяющийся или однократный
Допусковой контроль
Режим тeста	Сравнение до 4 - х параметров сигналов по установленным допускам.
Реакция прибора на тест	Звуковой сигнал, запоминание, остановка сбора.
Математика
Математические функции	Вычисление и отображение до 4 - х математических функций (сигналов)
Maтематические операторы	Сложен ие, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента ( e ), Экспонента (10), Логарифм ( e ), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, Интерполяция Sin ( x )/ x , Сглаживание , Тренд и др.
Oперанды	Входной сигнал, сигнал ы из памяти, математические функции, спектры, а также константы.
Анализатор спектра
Количество БПФ	до 2 - х БПФ одновременно
Маркерные измерения БПФ	Частота, разность частот, магнитуда и разность магнитуд.
Автоизмерения БПФ	Магнитуда, разность магнитуд, КНИ, частота, разность частот.
Тип окна наблюдения	Прямоугольное, Хэмминга, Хэннинга, плоское, Блэкмана - Харриса, Кайзера - Бесселя.
Анализатор спектра
Количество БПФ	до 2 - х БПФ одновременно
Маркерные измерения БПФ	Частота, разность частот, магнитуда и разность магнитуд.
Автоизмерения БПФ	Магнитуда, разность магнитуд, КНИ, частота, разность частот.
Гистограммы
Окно гистограммы	В ертик.или горизонтально . Построение внутри любой выбранной области экрана.
Маски
Полигоны маски (области)	До 8 полигонов(создание или загрузка с диска )
Типы масок	Стандартная, автомаска, из памяти, вновь созданная, отредактированная.
Aвтомаска	Создается автоматически как рукав допусков по обеим осям тестируемого сигнала.
Результаты теста	Общее число бракованных точек, число бракованных точек в каж дом полигоне и внутри его границ.
Глазковые диаграммы
Измеряемые сигналы	Автоматические измерения параметров NRZ и RZ “ глазковых ” диаграмм
Измеряемые параметры	Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота , временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание.
Генератор сигналов
Режимы	Импульс , NRZ / RZ ( длина последовательности от 2 7 - 1 до 2 15 - 1), 500 МГц тактовая частота , в ыход синхросигнала
Частотный диапазон	Импульсный режим ( период ): 8 нс ... 524 мкс Режим NRZ / RZ : 4 нс ... 260 мкс
Сохранение и вызов сигналов
Управление	Запись и вызов установок, сигналов и копий экрана.
Запоминание/вызов на диск	Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом )
Внутренняя память	Запись и вызов до 4 - х сигналов (ячейки П1 - П4)
Aвтопоиск сигналов	Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации
Дополнительные возможности
Растяжка сигналов	Сигн алы из памяти , математические функции и спектры (со смещен ием по обеим осям )
Комплексная шкала	Магнитуда, фаза, магнитуда+фаза, реальная часть, мнимая часть, мнимая + реальная части.
Растяжка и смещение по вертикали	До 10 млн. делений или 1 млн экранов
Растяжка и смещение по горизонтали	До 640 делений или 64 экранов
Общие данные
Напряжение питания	12 В ± 5%, ( универсальные AC / DC )
Потребляемый ток	1,7 А максимальный
Интерфейс	USB 2.0 и LAN
Системные требования к ПК	Процессор класса Pentium (или эквив.), HDD диск не менее 1 ГБ ( 5 0 М Б для ПО), ОС - ОС WIN XP SP 2 или SP 3, Vista , 7,8, 10 (32/64 бит) , порт USB
Рабочие условия	+5 °C ... +35 °C ;в лажность:5%...80% при 25 °C (без образования конденсата)
Габаритные размеры	170 х 2 85 х 40 мм
Масса	1,3 кг

Комплект поставки АКИП-4132/3

№	Наименование	Количество
1	Осциллограф АКИП-4132/3	1
2	Кабель USB	1
3	Кабель LAN	1
4	Адаптер питания	1
5	Ключ пластиковый рожковый	1
6	Адаптер SMA m-f (установлен на входах осциллографа)	2
7	Аттенюатор 10 дБ (10 ГГц ) SMA m - f	1
8	Резистивный делитель мощности (тройник) 6 дБ (18 ГГц ) SMA f - f - f 50 Ом	1
9	Кабель SMA – SMA m - m 50 Ом 1 0 см	2
10	Руководство по Эксплуатации	1
11	Программное обеспечение (на CD)	1
12	Жесткая сумка из пластика	1
