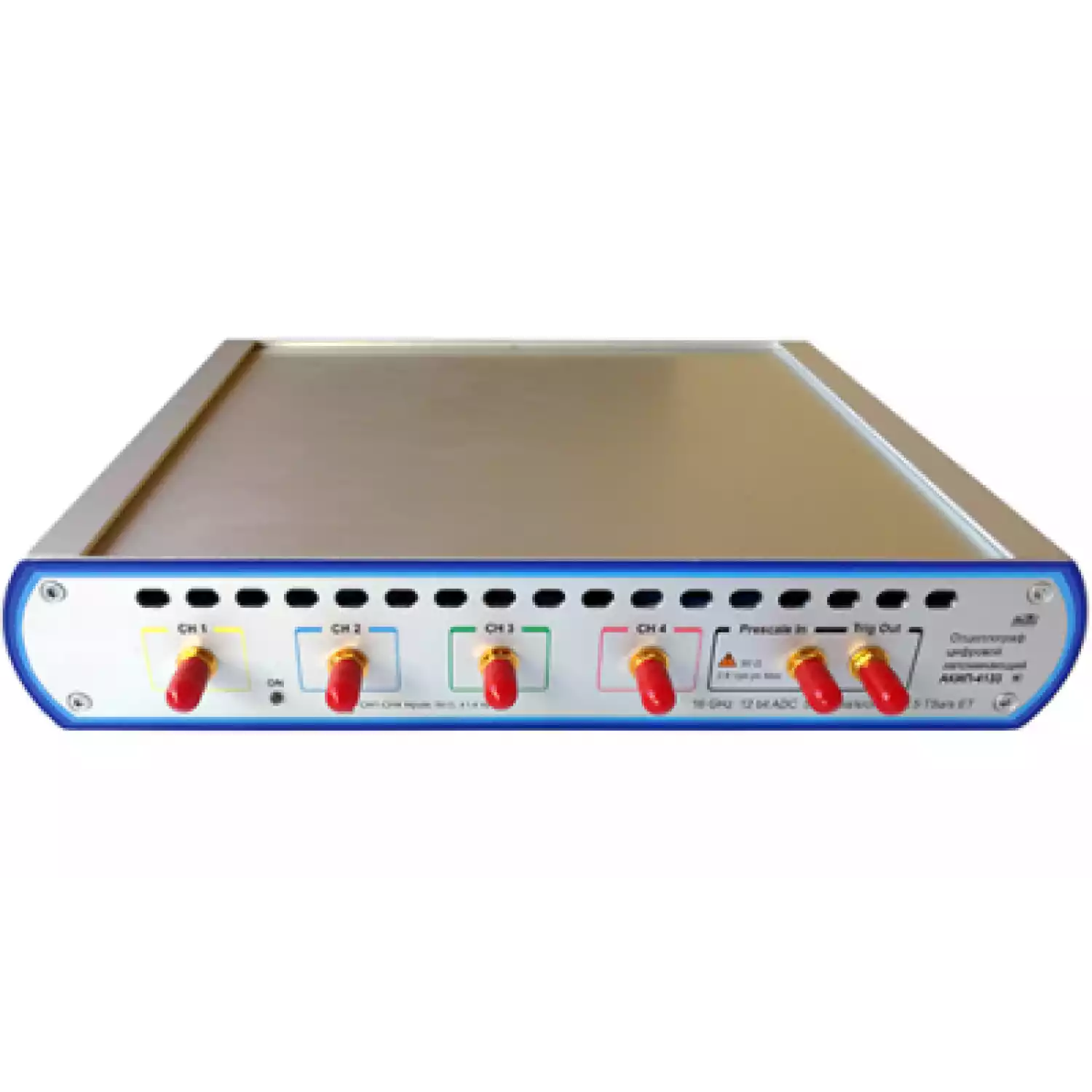

Осциллограф АКИП-4133/1

Характеристики

Параметры

АКИП-4133

АКИП-4133/1

Канал вертикального отклонения

Число каналов

2

4

Полоса пропускания (-3 дБ)

Полная: 0…16 ГГц Ограничение ПП: 0...500 МГц

Время нарастания (10%-90%)

≤ 29,2 пс в полной,

 ≤ 700 пс (в узкой ПП)

Коэф. отклонения (Коткл.)

10 мВ/дел … 250 мВ/дел с шагом 1-2-5 или 0,5%

Погрешность измер. напряж

± 1,5% (от полной шкалы)

Уровень собств. шумов, с.к.з

≤ 2,2 мВ макс. в полной полосе пропускания, ≤ 0,65 мВ макс. Узкая ПП),

Входной импеданс

(50 ± 1) Ом

Макс. входное напряжение

± 1,4 В(16 дБмВт)

ВЧ вход

соединитель SMA-типа совместим с SMA и PC3.5

Регулируемая временная задержка между каналами

до 100 нс (± 50 нс) (с шагом 100 пс/ «грубо», 10 пс/ «точно»)

Канал горизонтального отклонения

Режимы работы (развертка)

Основная, подсвеченная, задержанная, двойная задержанная

Коэф. развертки (Кразв.)

Рабочая часть шкалы – 10 делений:

20 пс/ дел … 25 мкс/ дел (эквив. время)

10 нс/дел … 125 с/дел (реальное время)

100 мс/дел … 625 с/дел (режим самописца)

Число сегментов

(реж. сегментиров. памяти)

1024

(межсегментное время 2 мкс)

Коэф. задерж. развертки (Кз.разв.)

от 20 пс/дел… 1000 с/дел

Погрешность измерения временных интервалов, с.к.з.

±(50 ppm * Tx + 0.1% * Tо + 5 ps)

Регулируемая задержка

0…4,28 с

Временной сдвиг между каналами

±50 нс

Разрешение

0,4 пс (мин.)

Синхронизация

Источники синхросигнала

Внутренний - от любого канала

Внешний прямой

Нет

Внеш. с делителем частоты

Вид входа

Открытый - при внутренней синхронизации

Закрытый – при внешней синхронизации с делителем частоты

Чувствительность (для внутр. и внеш. СИНХР.)

Низкая:100 мВпик (DC – 100 МГц), 200 мВпик (до 5 ГГц) Высокая:30 мВпик (DC – 100 МГц), 70 мВпик (до 5 ГГц)

Чувствительность (вход с делителем частоты)

200 мВпик-пик – 2 Впик-пик (1 – 16 ГГц)

Джиттер синхронизации, скз

1,8 пс +0,1 ppm от задержки

Режимы запуска развертки

Автоколебательный, ждущий, однократный

Вход внеш. синхронизации

SMA-типа (розетка) (50 Ом, ± 2В макс)

Нет

Аналого-цифровое преобразование

Разрешение по вертикали

12 бит (до 16 бит – реж. ERes)

Частота стробирования

2,5 Твыб/сек (эквив. время) 500 Мвыб/с (реальное время)

Объем памяти (запись)

От 50 Б до 0.25 МБ

Режимы сбора данных

Обычный (стандартная выборка), усреднение, огибающая, пиковое детектирование, высокое разрешение (ERes)

Режимы дискретизации

Реальное время, эквивалентное время, режим прокрутки, сегментированный режим

Число усреднений

2…4096

Режим выделения огибающей

Минимум, максимум, минимум и максимум одновременно

Курсорные и маркерные измерения

Тип маркеров

X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры)

Maркерные измерения

Абсолютное значение, разностное значение, напряжение, время, частота, наклон (V/s)

Режимы перемещения маркеров

Раздельный или связанный

Относительные измерения

Δ-измерения между измеряемым и опорным Значениями: в %, dB или градусах фазы

Автоматические измерения

По вертикали

Максимум, Минимум, Пик-пик, «Верхний» уровень, «Нижний» уровень, Амплитуда,«Верх-Низ» (средний ур.), Среднее значение, DC скз, AC скз, Площадь, Ср. значение за период, DC скз за период, AC скз за период, Площадь за период, +Выброс, -Выброс

По горизонтали

Период, Частота, +Длительность, -Длительность, Время нарастания, Время спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов, Время@Mаксимум, Время@Mинимум, +Джиттер пик-пик, +Джиттер скз, -Джиттер пик-пик, -Джиттер скз

Статистические измерения

Текущее, Минимальное, максимальное, среднее Значения, среднеквадратическое отклонение (СКО)

Определения вершины и основания сигнала

По гистограмме, мин/мaкс. метод или произвольно (по выбору оператора).

Пороги

Устанавливают в процентах, вольтах или делениях. Стандартно: 10-50-90 % или 20-50-80 %

Границы

Произвольная часть экрана по горизонтали

Режим измерения

Повторяющийся или однократный

Математика

Математические функции

Вычисление и отображение до 4-х математических функций F1…F4 (сигналов)

Maтематические операторы

Сложение, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента (e), Экспонента (10), Логарифм (e), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, ИнтерполяцияSin(x)/x, Сглаживание, Тренд и др

Гистограммы

Окно гистограммы

Вертик. или горизонтально. Построение внутри любой выбранной области экрана.

Измеряемые параметры

Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее ±1 девиация, среднее ±2 девиации, среднее ±3 девиации.

Маски

Типы масок

Стандартная, автомаска, из памяти, вновь созданная, отредактированная

Стандартные маски

Свыше 100 стандартных масок, относящихся к стандартам SONET/SDH, Fibre Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/102, RapidIO, PCI Express, Serial ATA

Глазковые диаграммы

Измеряемые сигналы

автоматические измерения параметров NRZ и RZ “глазковых” диаграмм

Измеряемые параметры

Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание.

Сохранение и вызов сигналов

Управление

Запись и вызов установок, и осциллограмм

Запоминание/вызов на диск

Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом)

Внутренняя память

Запись и вызов до 4-х сигналов (ячейки П1-П4)

Aвтопоиск сигналов

Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации

Общие данные

Напряжение питания

12 В ± 5%, (универс. AC/DC)

Потребляемый ток

2,5 А макс

Интерфейс

USB 2.0 и LAN

Рабочие условия

+5 °C … +35 °C;влажность:5%...80% при 25 °C (без образования конденсата)

Габаритные размеры

270 х 54 х 232 мм

Масса

1,5 кг
