Тип оборудования: Осциллограф
Производитель: АКИП
Модель: АКИП-4133/3А
Гарантия: 5 лет

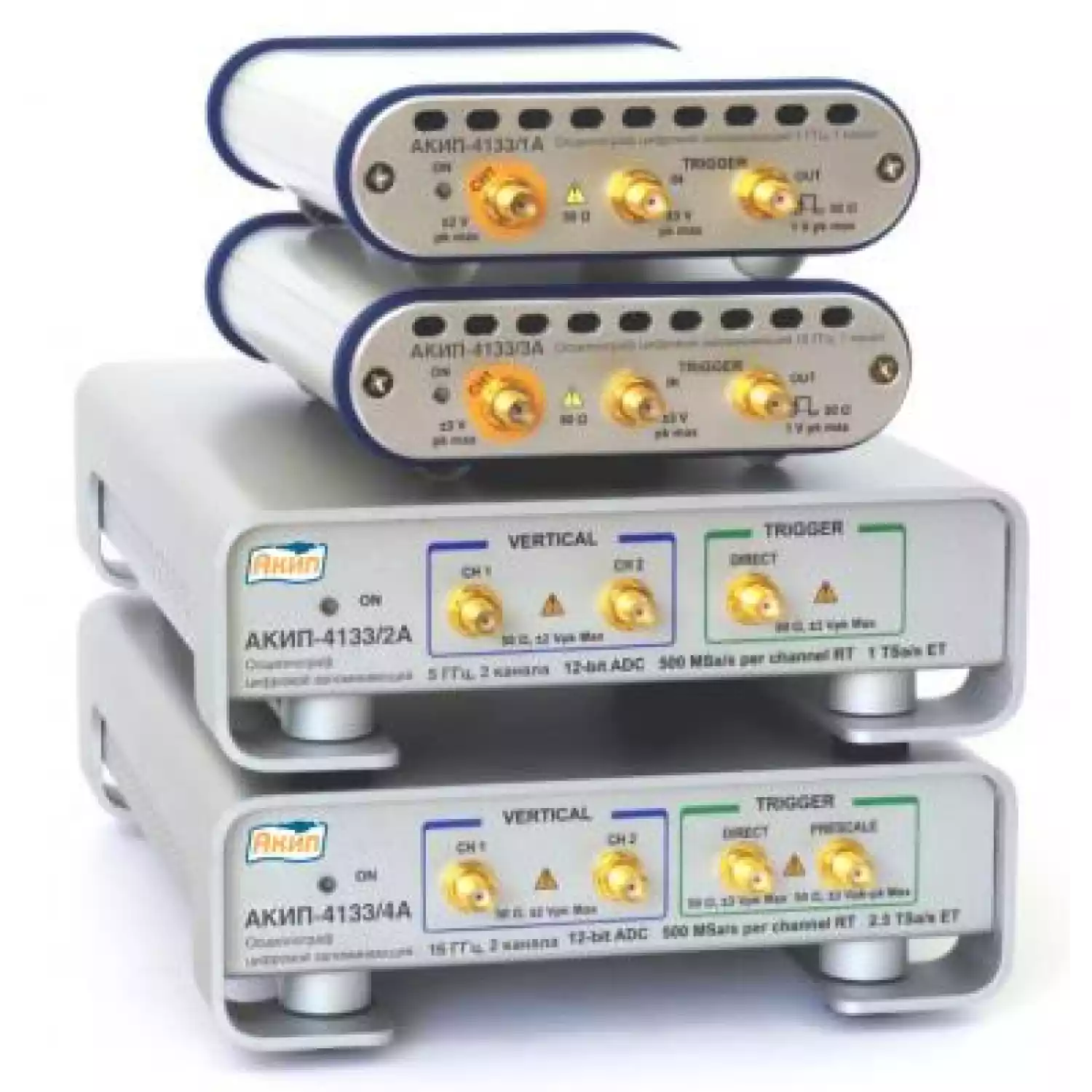

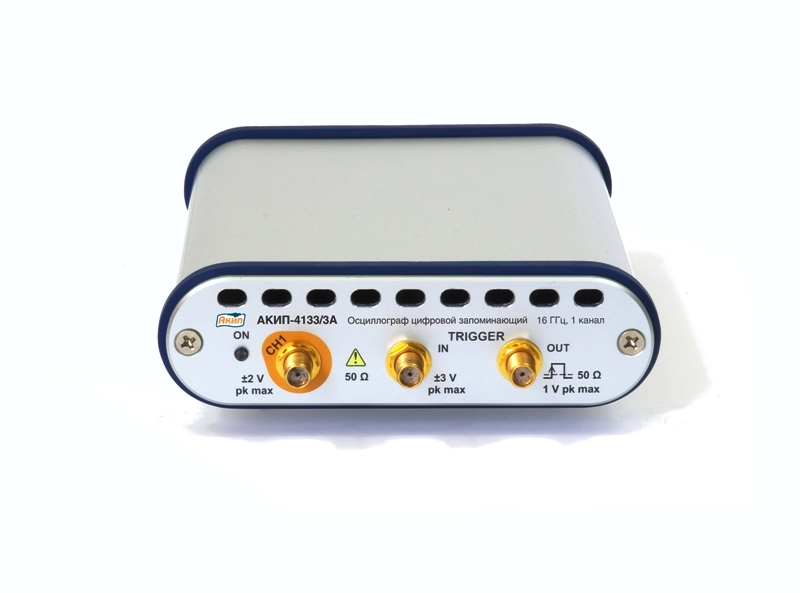

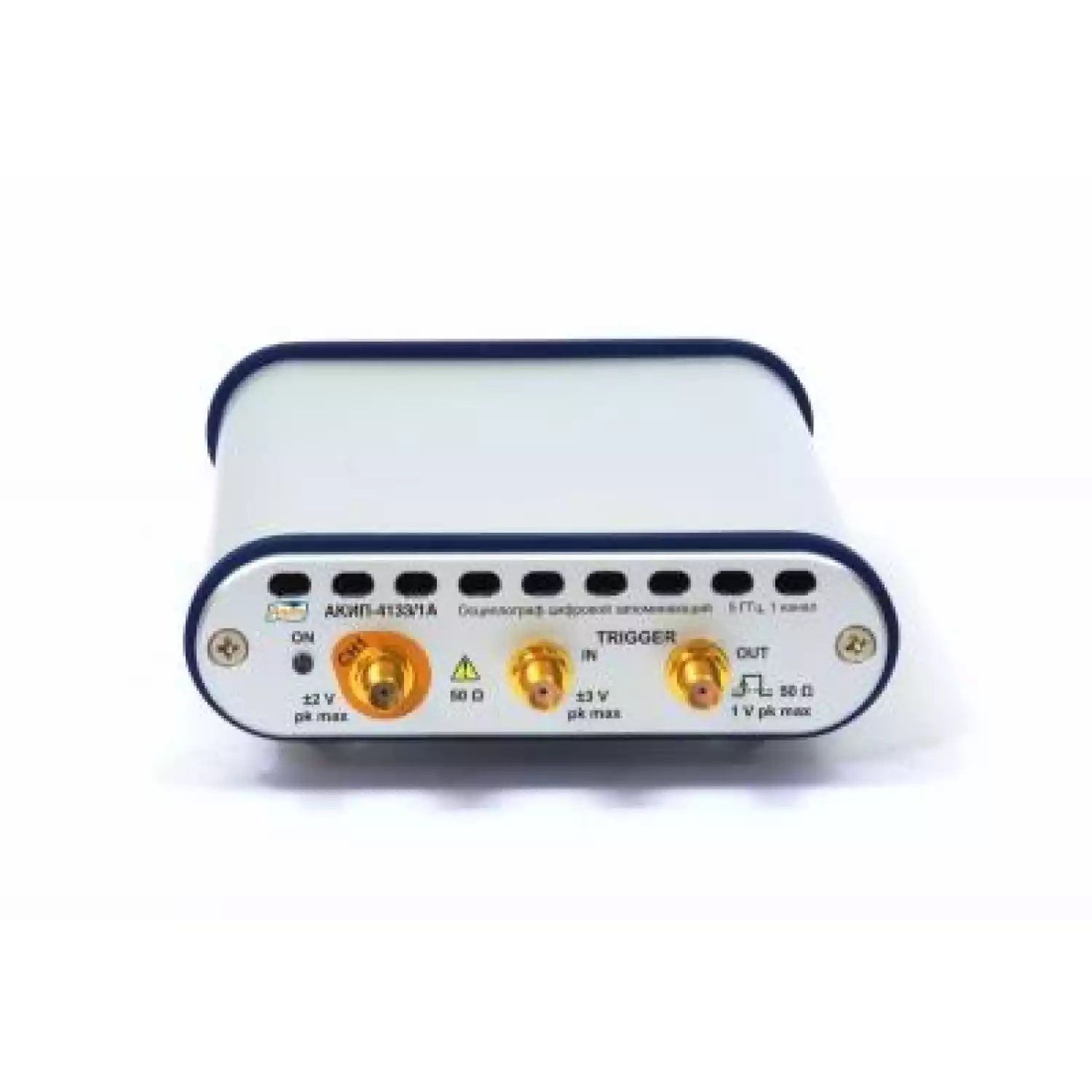

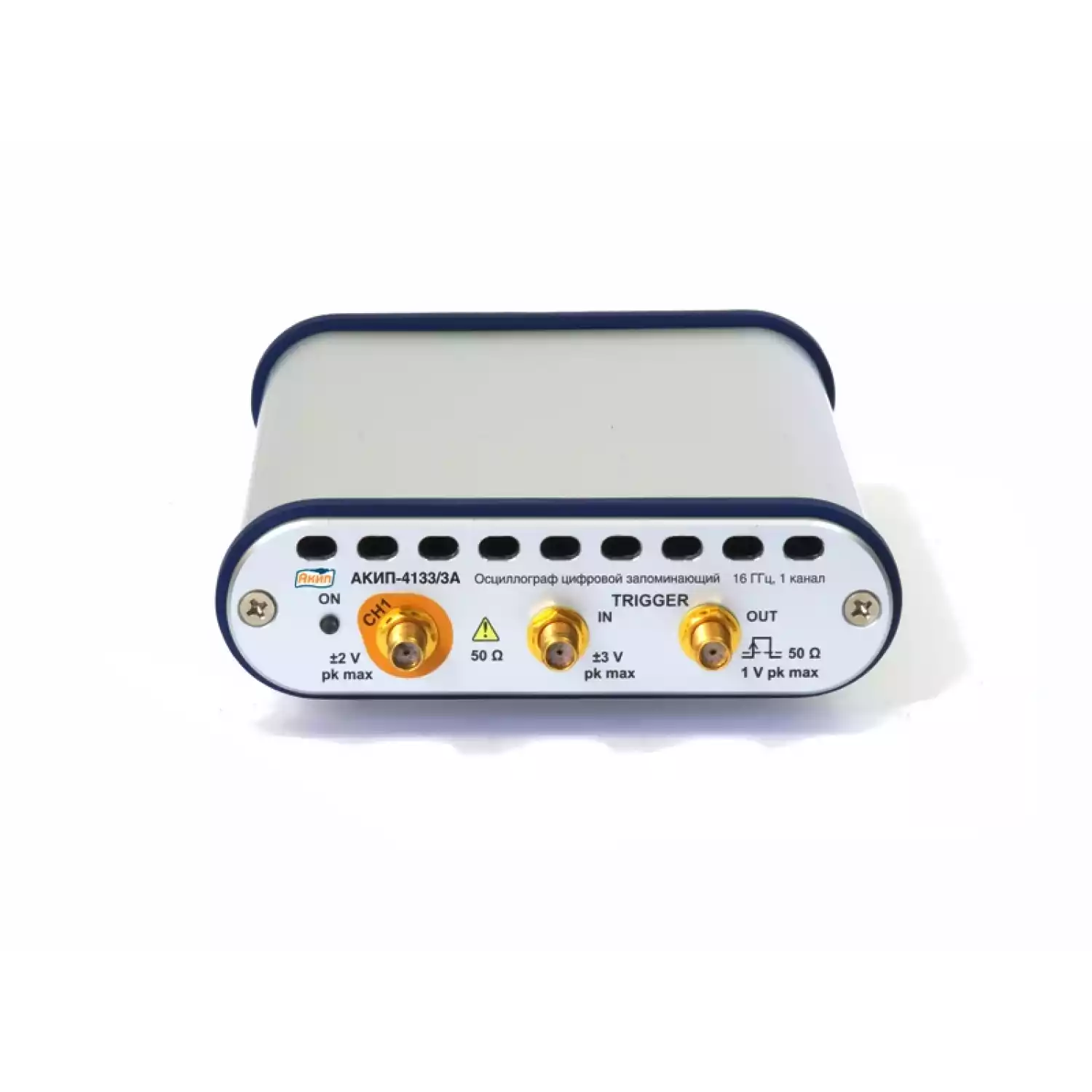

Описание осциллографа АКИП-4133/3А:
Осциллограф АКИП-4133/3А с функциями автоизмерения (до 53 параметров в.ч. измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.); статистики измерений, маркерных измерений (DU; DT; DU/DT, F)
Особенности цифрового осциллографа АКИП-4133/3А:
Технические характеристики USB-осциллографа АКИП-4133/3А:
| Параметры | АКИП-4133/3А | АКИП-4133/4А | ||
|
Канал вертикального отклонения
|
||||
| Число каналов* | 1 | 2 | ||
| Полоса пропускания (-3 дБ) | 0…16 ГГц (полная полоса пропускания) | |||
| Ограничение ПП | 0...450 МГц (узкая ПП) | |||
| Время нарастания (10% -90%)** | ≤ 21,9 пс в полной ПП, ≤ 780 пс в узкой ПП | |||
| Время нарастания (20% -80%)** | ≤ 15,6 пс в полной ПП, ≤ 560 пс в узкой ПП | |||
| Полоса пропускания (±1 дБ) | от 0 до ≥ 5 ГГц | |||
| Коэффициент отклонения (Коткл.) | 10 мВ/дел … 250 мВ/дел (на 8 делений полной шкалы с шагом 1-2-5 или 1%): 10-12.5-15-20-25-30-40-50-60- 80-100-125-150-200-250 мВ/дел. При ручном вводе или калькулировании значение приращения составляет 0,1 мВ/дел. |
|||
| Погрешность измерения напряжения | ± 1,5% (от полной шкалы/ DC gain) | |||
| Уровень собственны шумов, с.к.з. | ≤ 2,4 мВ макс. в полной ПП (2,2 мВ тип.) ≤ 0,8 мВ макс. в узкой ПП (0,65 мВ тип.) |
|||
| Диапазон постоянного смещения | ±1 В (регулируемое, шаг 10 мВ) | |||
| Погрешность установки постоянного смещения | ±1,5 мВ ± 1.5% от уст. напряжения смещения (макс.) | |||
| Входной импеданс | (50 ± 1) Ом | |||
| Максимальное входное напряжение | ± 1В | |||
| Тип связи по входу | По постоянному току /DC (открытый вход) | |||
| Защита от перенапряжения | ± 2 В (постоянное + переменное) | |||
| Коннектор ВЧ входа | соединитель SMA-типа (розетка), совместим с PC3.5 | |||
| Временная задержка между каналами | - | ≤ 10 пс | ||
|
Канал горизонтального отклонения
|
||||
| Режимы работы (развертка) | Основная, подсвеченная, задержанная, двойная задержанная | |||
| Коэффициент развертки (К разв) | Рабочая часть шкалы – 10 делений: 10 пс/ дел … 5 мкс/ дел (эквивалентное время) 10 нс/дел … 1000 с/дел (реальное время) 100 мс/дел … 1000 с/дел (режим самописца/ Roll) |
|||
| Число сегментов (режим сегментирования памяти) |
2….1024 (межсегментное время 3 мкс) |
|||
| Погрешность измерения временных интервалов, с.к.з. | ±(35 ppm * Tx + 0.1% * Tо + 5 ps) | |||
| Регулируемая задержка | 0…4,28 с (1 дел. Кразв.- «грубо»/ 0,1 дел. Кразв.- «точно»; 0,01 дел. Кразв. -при ручном вводе или расчетном значении) |
|||
| Временной сдвиг между каналами (задержка) | - | ±50 нс; Шаг уст. 100 пс (грубо) и 10 пс (плавно). | ||
| Разрешение | 0,2 пс (эквивалентное время) | |||
|
Снхронизация
|
||||
| Источники синхросигнала | Внутренний прямой (Direct). Внешний прямой (Direct). |
Внутренний прямой (от любого канала) или с делителем частоты/ с восст. тактовой частоты. Внешний прямой или с делителем частоты/ с восст. тактовой частоты. Внешний с делителем частоты (Ext. Prescaled) |
||
| Виды синхронизации | По фронту (Edge) – любой источник в диапазоне 0…3 ГГц (для Внутр. источника/ Internal) |
|||
| - | Divided (с делит. частоты/ 4) | |||
| - | Clock recovery (с восст. такт. частоты): 6.5 МБ/с ... 11,3 ГБ/с | |||
| - | Ext. Prescaled (с дел. частоты): 1 …16 ГГц (200 мВп-п/ синус) |
|||
| Джиттер синхронизации, скз | 1,5 пс + 0,1 ppm от задержки (для Edge, Divided) 2,5 пс +1.0% от интервала + 0,1 ppm от задержки (для Clock recovery) |
|||
| Режимы запуска развертки | Автоколебательный (Freerun), ждущий (Normal/ triggered), однократный (Single) | |||
| Вход внешней синхронизации | SMA-типа (розетка), 50 Ом, ± 3Впик максимум | |||
| Синхровыход | SMA-типа (розетка), 50 Ом, ± 1Впик максимум | |||
|
Аналого-Цифровое преобразование
|
||||
| Вход внешней синхронизации с делительностью частоты (Ext. Prescaled) |
- | SMA (розетка), 50 Ом (± 3Впик макс, закрытый вход/ AC), фикс. уров. «нуля»/ zero volts | ||
| Разрешение по вертикали | 12 бит (до 16 бит – реж. HighRes) | |||
| Частота стробирования | Эквивалентное время | 5 Твыб/сек | ||
| Реальное время | 500 Мвыб/с | |||
| Объем памяти (запись) | Эквивалентное время | 500 Б … 0,25 МБ | до 0,125 МБ | |
| Реальное время | 50 Б … 0,25 МБ | до 0,125 МБ | ||
| Режимы сбора данных | Обычный (стандартная выборка), усреднение, огибающая, пиковый детектор, высокое разрешение (HighRes) | |||
| Режимы дискретизации | Реальное время, эквивалентное время, режим прокрутки, сегментированный режим | |||
| Число усреднений | 2…4096 | |||
| Режим выделения огибающей | Минимум, максимум, минимум и максимум одновременно | |||
|
Маркерные измерения
|
||||
| Тип маркеров | X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры) | |||
| Виды измерений | Абсолютное значение, разностное значение (Delta), напряжение, время, частота, наклон (Slope -V/s) | |||
| Режимы перемещения маркеров | Раздельный или связанный | |||
| Относительные измерения | Δ-измерения между измеряемым и опорным значениями: в %, dB или градусах фазы |
|||
|

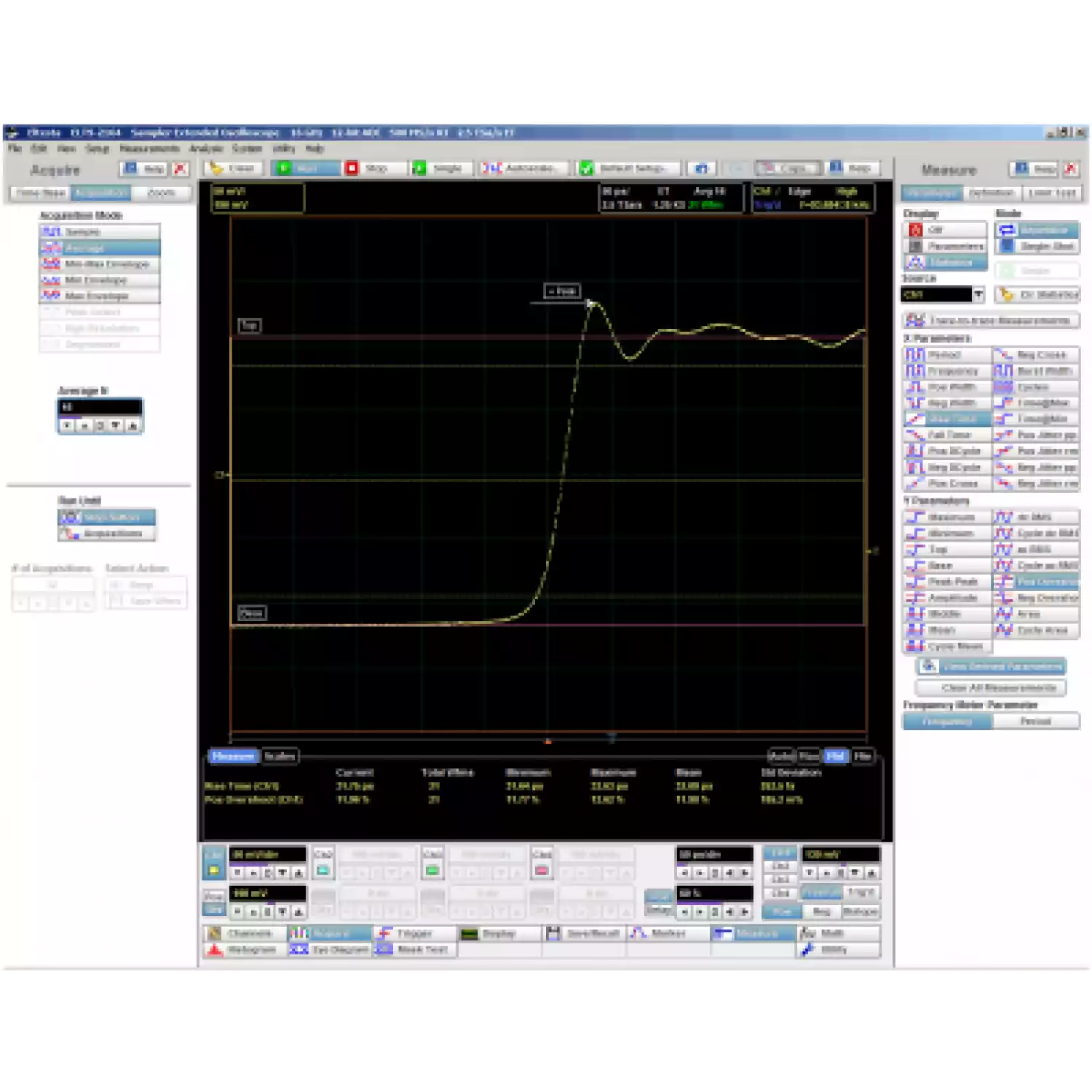

Автоматические измерения (53 вида / до 10 параметров одновременно)
|
||||
| По вертикали (17) | Максимум, Минимум, Пик-пик, «Верхний» уровень, «Нижний» уровень, Амплитуда, «Верх-Низ» (средний ур.), Среднее значение, DC скз, AC скз, Площадь, Ср. значение за период, DC скз за период, AC скз за период, Площадь за период, +Выброс, -Выброс | |||
| По горизонтали (18) | Период, Частота, +Длительность, -Длительность, Вр. нарастания, Вр. спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов, Время@Mаксимум, Время@Mинимум, +Джиттер пик-пик, +Джиттер скз, -Джиттер пик-пик, -Джиттер скз | |||
| Статистические измерения (5) | Текущее, Минимальное, максимальное, среднее значение, среднеквадратическое отклонение (СКО) | |||
| Между параметрами (13) | Задержка (8 видов), Разность фаз (Deg/ Rad), фаза %, Gain, Gain dB. | |||
| БПФ (5) | Амплитуда, разность амплитуд, THD, частота БПФ, разность частот БПФ | |||
| Определения вершины и основания сигнала | По гистограмме, мин/мaкс. метод или произвольно (по выбору оператора). |
|||
| Пороги | Устанавливают в процентах, вольтах или делениях. Стандартно: 10-50-90 % или 20-50-80 % |
|||
| Границы | Произвольная часть экрана по горизонтали | |||
| Режим измерения | Повторяющийся или однократный | |||
|
Математика
|
||||
| Математические функции | Вычисление и отображение до 4-х математических функций F1…F4 (сигналов) | |||
| Maтематические операторы | Сложение, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента (e), Экспонента (10), Логарифм (e), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, ИнтерполяцияSin(x)/x, Сглаживание, Тренд и др. | |||
|
Гистограммы
|
||||
| Окно гистограммы | Вертикальный или горизонтально. Построение внутри любой выбранной области экрана. | |||
| Измеряемые параметры | Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее ±1 девиация, среднее ±2 девиации, среднее ±3 девиации. | |||
|
Маски
|
||||
| Типы масок | Стандартная, автомаска, из памяти, вновь созданная, отредактированная. | |||
| Стандартные маски | 167 стандартных масок, относящихся к стандартам SONET/SDH, Fibre Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/102, RapidIO, PCI Express, Serial ATA. | |||
|

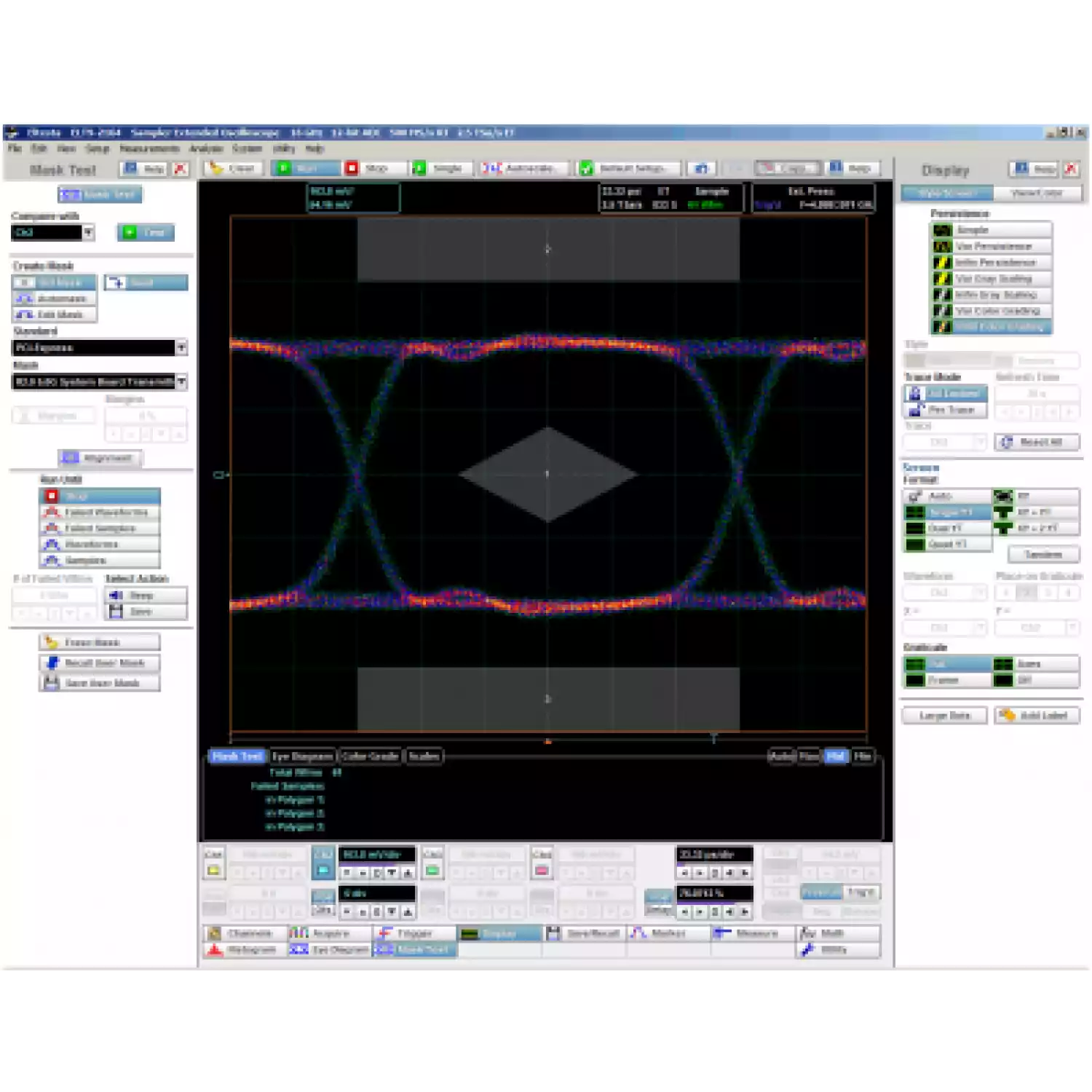

Глазковые диаграммы
|
||||
| Измеряемые сигналы | Автоизмерения параметров NRZ и RZ “глазковых” диаграмм | |||
| Измеряемые параметры | Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание. | |||
|
Сохранение и вызов сигналов
|
||||
| Управление | Запись и вызов установок, осциллограмм, экранов (Screen). | |||
| Сохранение на ПК | Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом) | |||
| Внутренняя память | Запись и вызов до 4-х сигналов (ячейки М1-М4) | |||
| Aвтопоиск сигналов | Обеспечивает автоустановку Коэффициент отклонения и напряжения компенсации, Коэффициент развертки и задержки, а также уровня синхронизации | |||
|
Общие данные
|
||||
| Напряжение питания | 12 В ± 5%, (универсальные AC/DC) | |||
| Потребляемый ток | 1,3 А максимум | 1,8 А максимум | ||
| Интерфейс | USB 2.0 (совместим с USB 3.0) | |||
| Рабочие условия | +5 °C … +40 °C; влажность:5%...80% при 25 °C (без образования конденсата) | |||
| Габаритные размеры | 114 х 41 х 187 мм | 160 х 54 х 225 мм | ||
| Масса | 370г. | 790г. | ||
