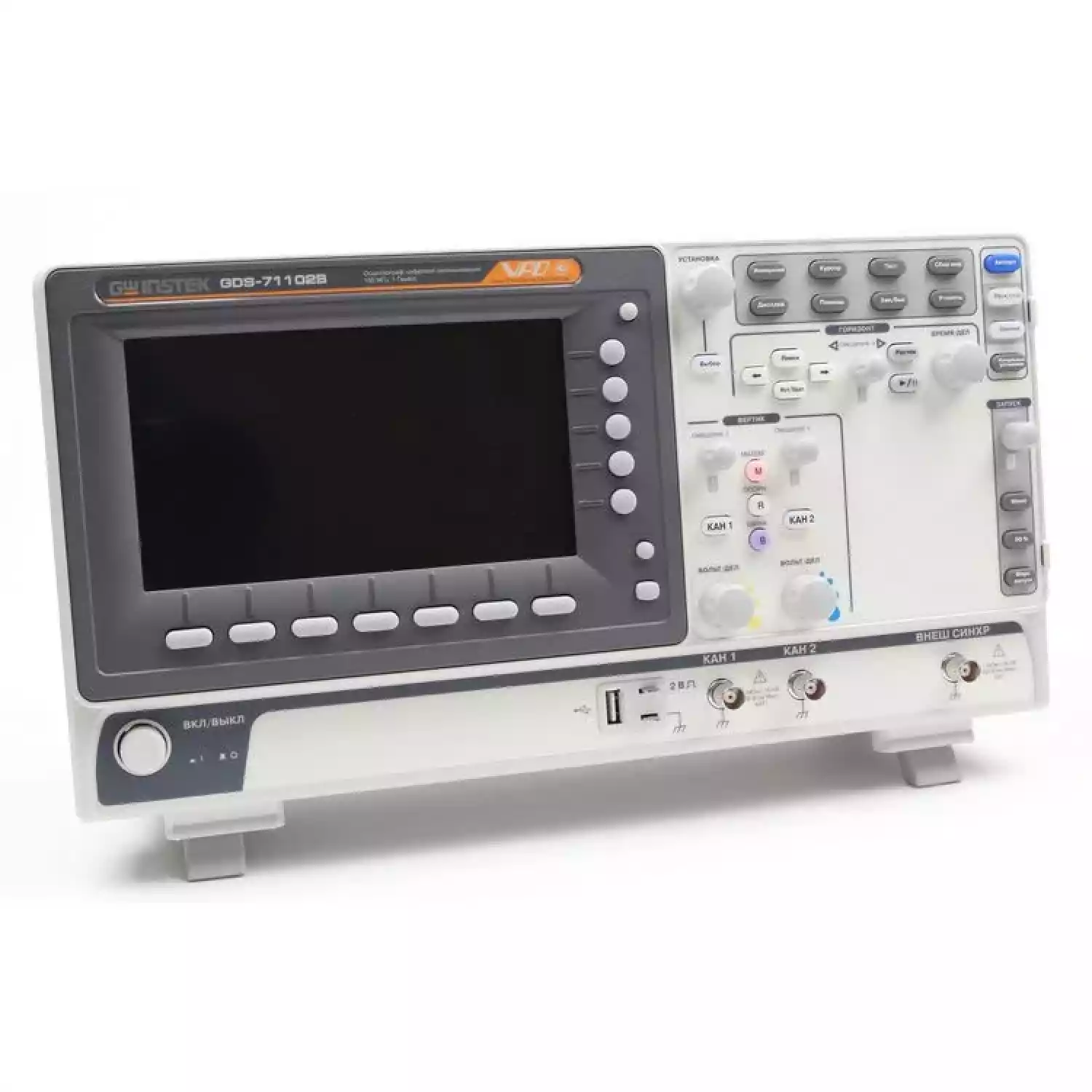

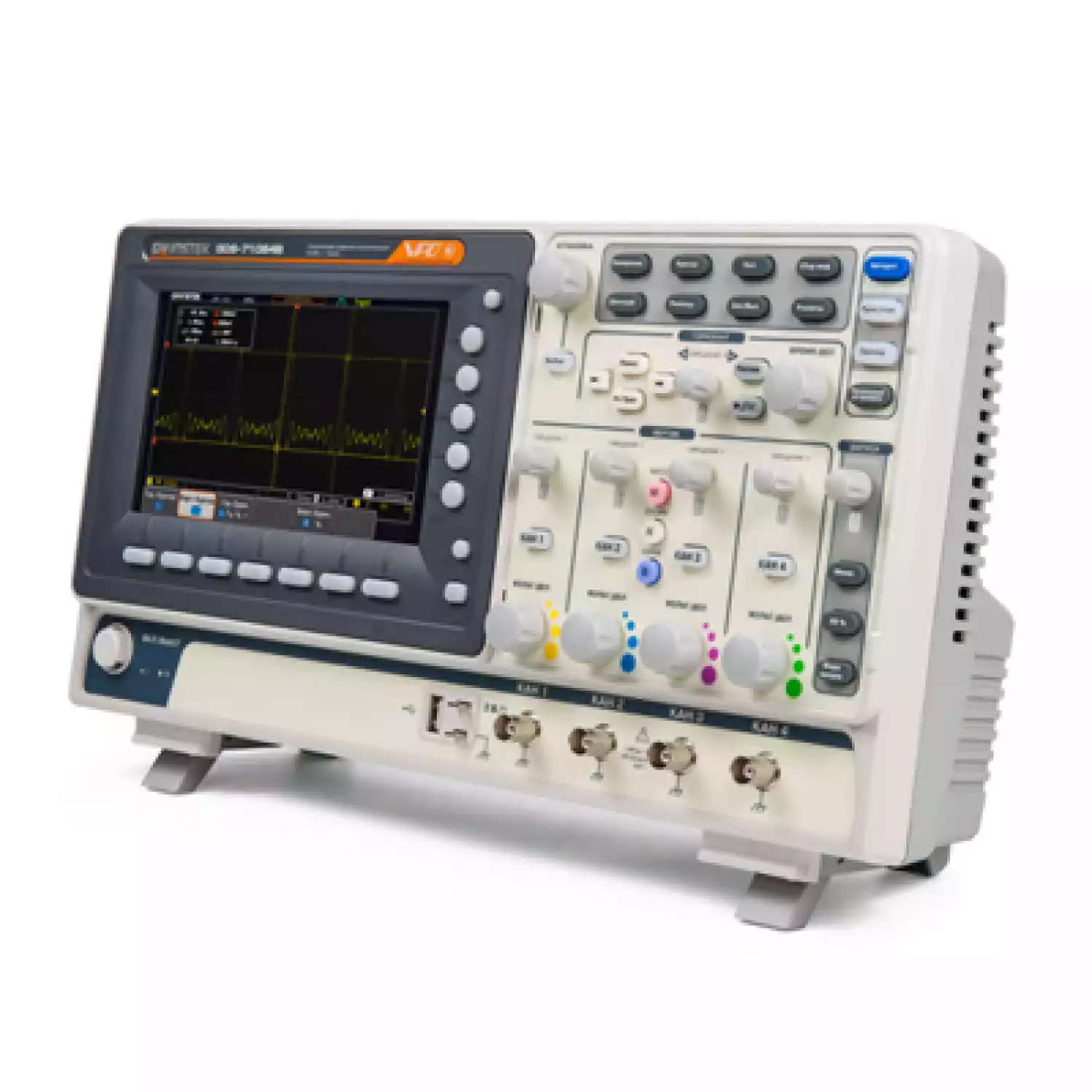

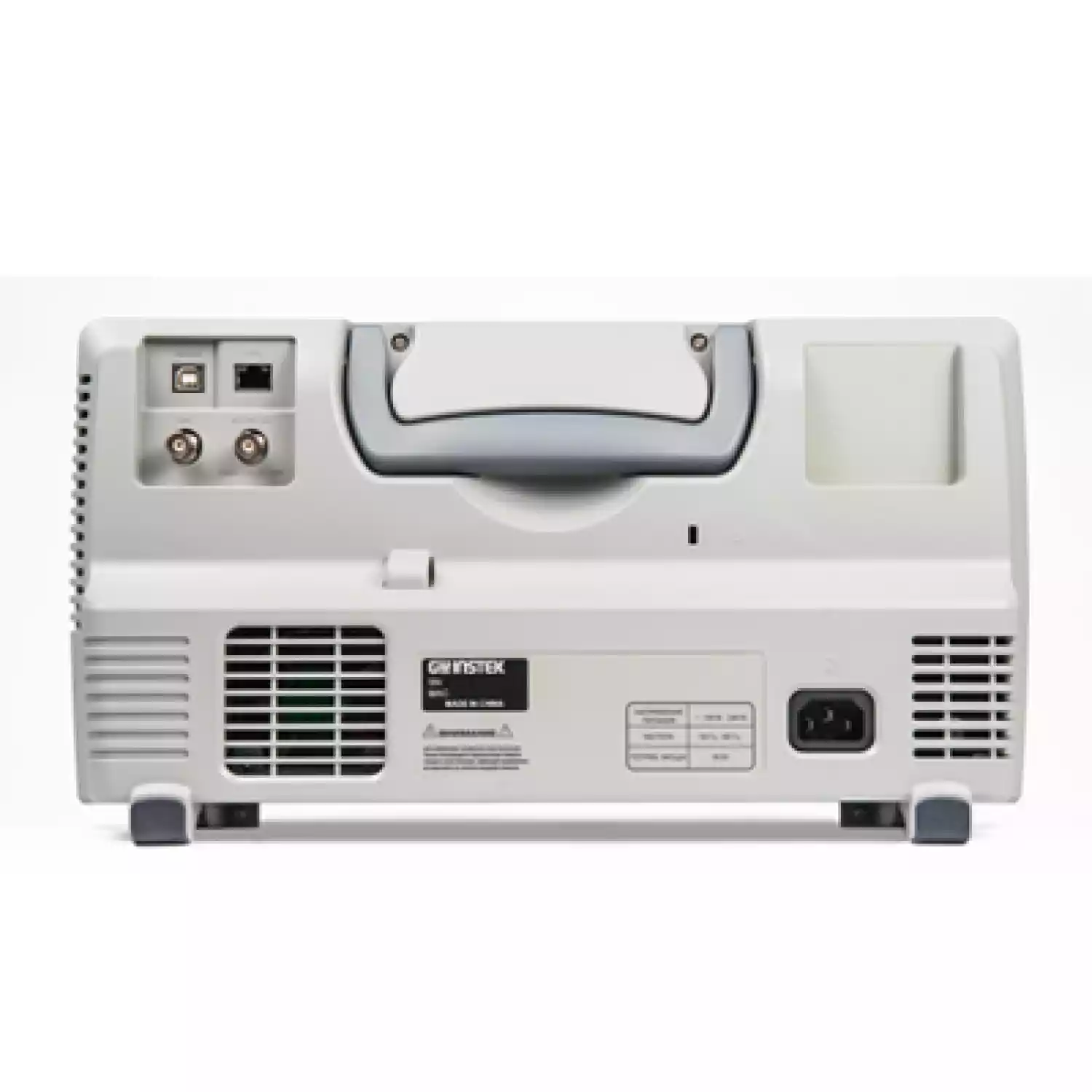

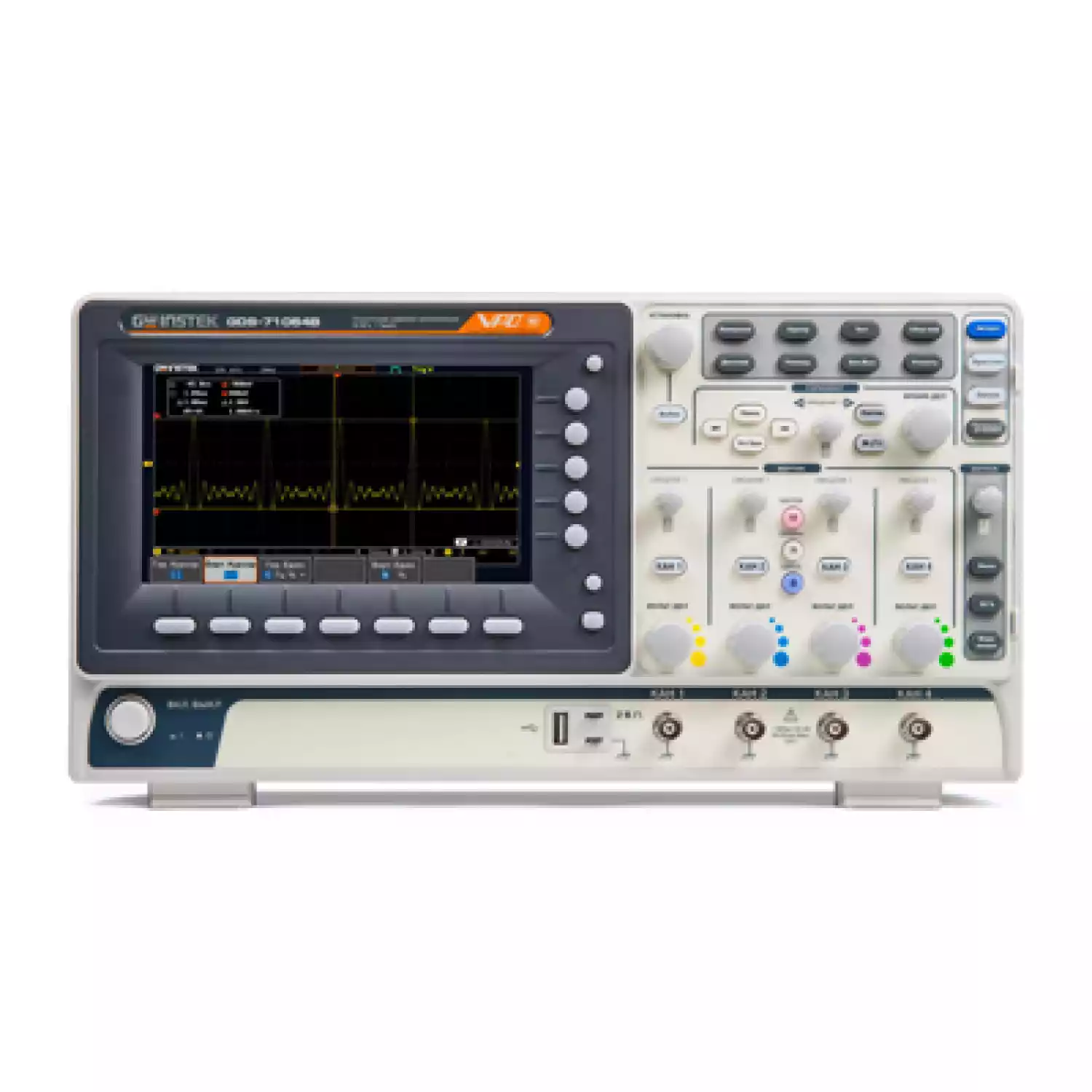

Осциллограф GW Instek GDS-71102B

Представляем новую серию цифровых осциллографов GW Instek - GDS-71000B. В эргономичный и компактный корпус инженеры компании вложили немыслимые для осциллографов бюджетного уровня параметры. Серия GDS-71000B ориентирована на применение в сфере промышленного производства и в сфере образования.

В серии 5 моделей с полосами пропускания 100/70/50 МГц, частота дискретизации 1 Гвыб/с на канал, глубина памяти 10 Мб на канал. Скорость сбора и отображения сигнала на экране составляет 50,000 осциллограмм в секунду, такой высокий показатель быстродействия обеспечивает пользователям достоверную визуализацию сигнала. Осциллографы этой серии имеют полнофункциональный набор возможностей старших серий, среди которых, автоизмерения всех параметров (36 видов), курсорные измерения, математика. В режиме математических функций активация режима БПФ сигнала на интервале 1 МБ отсчетов позволяет выполнить типовой анализ сигнала в частотно-временном домене на экране осциллографа более точно.

Сочетание эргономичного и компактного корпуса с широкими измерительными возможностями, позволяют инженерам-разработчикам легко решать вопросы сложных измерений. Новая серия воплощает в себе самые передовые решения и новации в сфере цифровой осциллографии, которые на сегодня достигнуты GW Instek.



Отличительные особенности осциллографа GDS-71102B:

  • Количество каналов 2, 4

  • Полоса пропускания 50, 70 и 100 МГц

  • Максимальная частота дискретизации: 1 ГГц

  • Объем памяти: 10 МБ на канал

  • Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 50.000 осц./с)

  • Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x

  • 36 видов автоматических измерений параметров, курсорные измерения

  • Режим автоизмерения временных задержек (8 параметров)

  • Функция автоустановки параметров развертки, запуска

  • Функции математики: +, -, x, ÷, встроенный редактор формул

  • Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)

  • Режимы растяжки окна, самописец и XY

  • Внутренняя память: 24 осциллограммы, 20 профилей настроек

  • Интерфейсы: USB 2.0 для управления и сохранения данных, LAN

  • Цветной WVGA TFT-дисплей (17,8 см)



Технические характеристики осциллографа GW Instek:

Характеристики

Параметры

GDS-71054B

GDS-71072B / GDS-71074B

GDS-71102B / GDS-71104B

Канал вертикального отклонения

Число каналов

4

2 / 4

2 / 4

Полоса пропускания (-3 дБ)

0…50 МГц

0…70 МГц

0…100 МГц

Огранич. полосы пропуск.

20 МГц

20 МГц

20 МГц

Коэф. отклонения (Коткл.)

1 мВ/дел…10 В/дел

Погрешность установки Коткл.

± 3 %

Диапазон уст. смещения

± 1,25 В (1 мВ/дел); ± 2,5 В (2 – 100 мВ/дел); ± 125 В (200 мВ – 10 В/дел)

Время нарастания

≤ 5 нс

≤ 5 нс

≤ 3,5 нс

Входной импеданс

1 МОм (± 2 %) / 16 пФ

Макс. входное напряжение

300 В (DC+AС пик), Кат I

Математика

+, -, х; ÷, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з)

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел

Погрешность установки Кразв.

± 0,005 %

Режимы работы

Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y

синхронизация

Источники синхросигнала

Любой из каналов, внешний (только 2 кан. мод.)

Режимы запуска развертки

Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по скорости нарастания и спада

Связь входа синхронизации

ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC

Чувствительность синхр.

1 дел

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит

Частота дискретизации

1 канал: 1 ГГц; 2 канала – 500 МГц/канал; 4 канала – 250 МГц/канал

Интерполяция

SinX/x

Длина записи

 10 МБ/канал

Режимы работы

Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.

Курсорные измерения

Функции

DU; DT; 1/DT

Автоматические измерения

Функции по вертикали

Uпик-пик; Uампл; Uср.кв.;  -U; +U; U макс.; U мин.; Uсред;
выбросы на вершине и в паузе

Функции по горизонтали

f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза

Измерение   задержки

FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Дополнительные возможности

Интерфейс

USB, LAN (только для GDS-71074B, GDS-71104B)

Автоустановка

В/дел, с/дел, параметры синхросигнала

Технология  VPO

Захват и отображение редких сигналов и глитчей в режиме  аналогового осциллографа. Скорость обновления экрана до 50.000 раз в сек.

Режим X-Y

Х – кан 1, 3; Y – кан 2, 4; разность фаз < >

Внутренняя память

Запись/считывание: 24 осциллограммы; 20 профилей

Общие данные

ЖК-дисплей

Цветной (TFT) WVGA, диагональ 17,8 см, 8×10 дел (разреш. 800×480)

Напряжение питания

100…240 В, 48…63 Гц (автовыбор)

Габариты, масс

384×208×127 мм, 2,8 кг

Комплект поставки

Шнур питания (1), делитель 1:1/1:10 (2/4 по числу каналов), РЭ (1)
