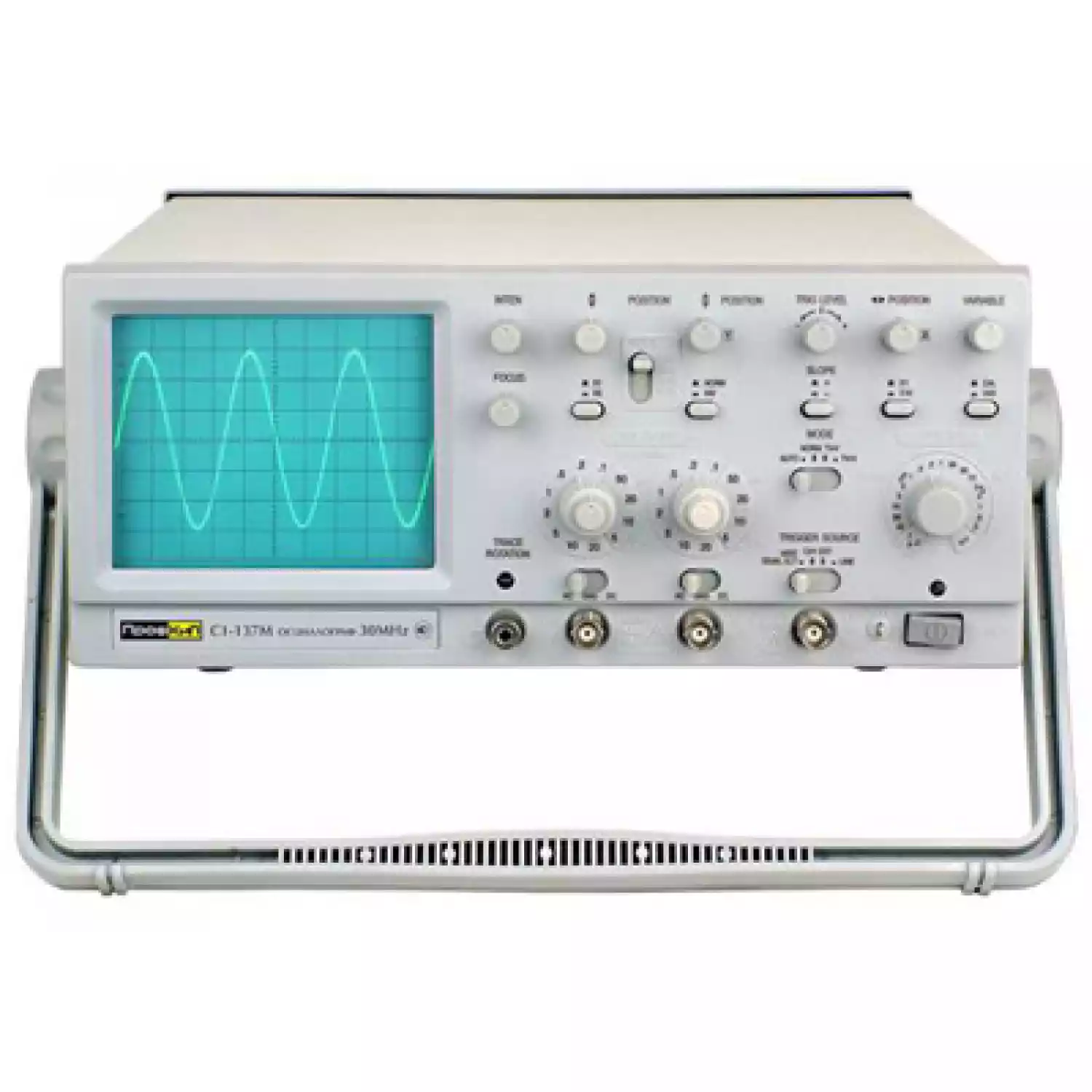

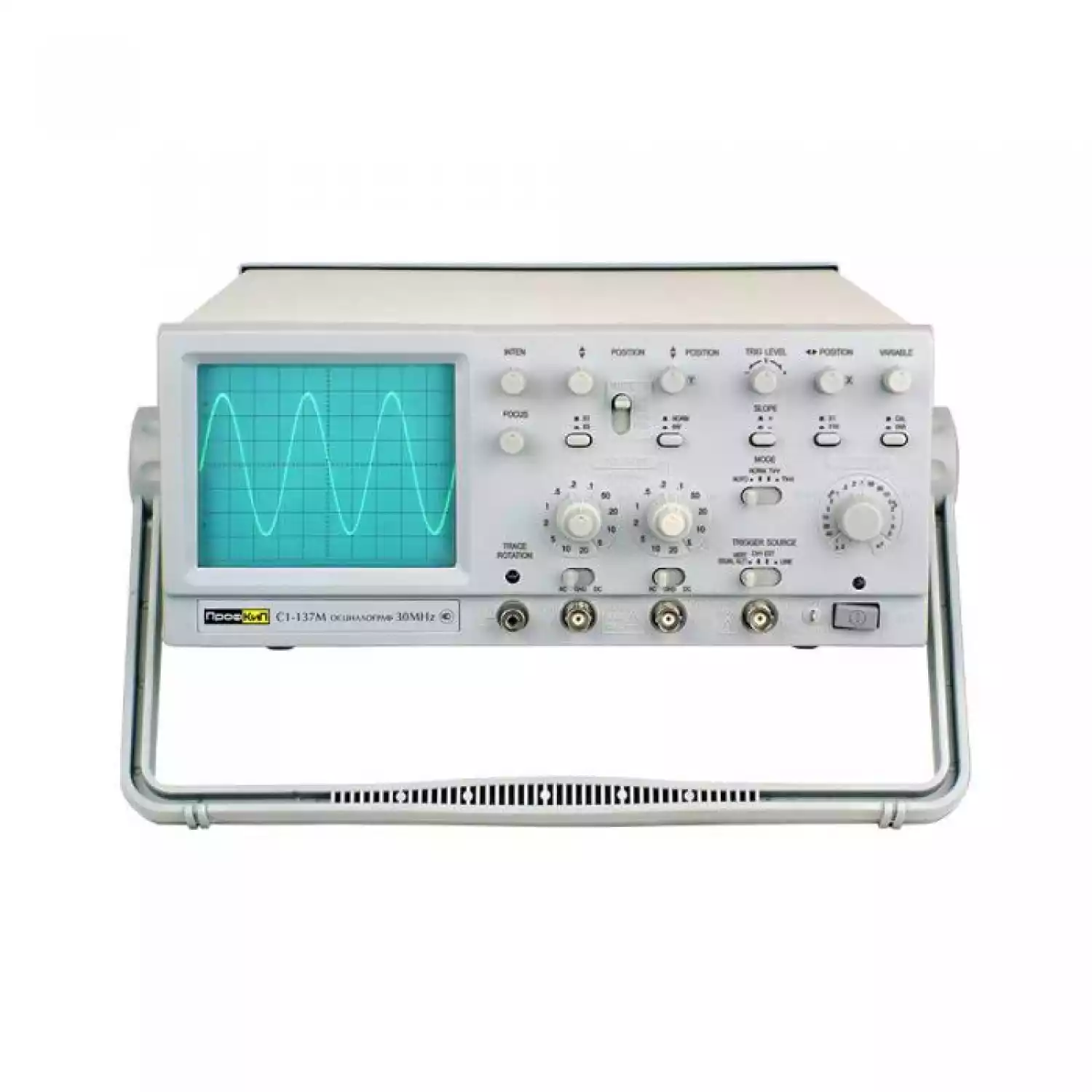

Осциллограф универсальный ПРОФКИП С1-137М предназначен для исследования электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ.
Осциллограф универсальный ПрофКиП С1-137М применяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых и полевых условиях эксплуатации.
Высокая чувствительность осциллографа универсального ПрофКиП С1-137М позволяет производить обнаружение помех, шума, наложения и искажения на малых амплитудах исследуемого сигнала.
Параметры
|
Значения
|
Электронно-лучевая трубка (ЭЛТ) | |
Тип | прямоугольный, 6 дюймов |
Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) |
Ускоряющее напряжение | 2 кВ |
Интенсивность и фокусировка | непрерывно регулируемые на передней панели |
Ротация луча | регулируется на передней панели |
Канал вертикального отклонения | |
Чувствительность |
х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов, шаг 1-2-5)
х5: 1 мВ /дел … 2 мВ /дел ±5% (только канал 1 (CH1))
|
Регулировка коэффициента | ≥ 2.5:1 |
Полоса пропускания (-3 дБ) х1 |
0 МГц … 30 МГц (открытый вход)
10 Гц … 30 МГц (закрытый вход)
|
Время нарастания | ≤ 12нс |
Входной импеданс | ~1 МОм ±3% /30пФ ±5 пФ |
Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
Максимальное входное напряжение | 400 В при 1 кГц |
Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
Выходной сигнал канала 1 (CH1) |
25 мВ /дел, 50 Ом
20 Гц … 10 МГц (-3 дБ)
|
Канал горизонтального отклонения | |
Коэффициент развертки | 0.2 мкс /дел … 0.2 с /дел (19 диапазонов, шаг 1-2-5) |
Точность |
±3%
±5% при масштабировании
|
Регулировка коэффициента | ≥ 2.5:1 |
Масштабирование развертки | х 10 |
Максимальный коэффициент развертки | 20 нс /дел |
Синхронизация | |
Режим | автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV) |
Источник синхронизации | канал 1 + канал 2 (VERT), канал 1 (CH1), внешний (EXT), сеть (LINE) |
Вход усилителя | закрытый (AC) |
Полярность синхронизации | «+» или «-» |
Чувствительность (10 Гц … 10МГц) |
0.5дел (ALT)
0.2 дел (EXT)
ТВ-синхроимпульс > 1 дел при 1 В (EXT)
|
Чувствительность (10 МГц … 20 МГц) |
1.5дел (ALT)
0.8 дел (EXT)
ТВ-синхроимпульс > 1 дел при 1 В (EXT)
|
Чувствительность (20 МГц … 30 МГц) |
1.5 дел (ALT)
0.2дел (EXT)
ТВ-синхроимпульс > 1 дел при 1 В (EXT)
|
Внешний вход синхронизации | |
Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
Максимальное входное напряжение | 400 В |
Режим X-Y
|
|
Вход |
ось X: CH1
ось Y: CH2
|
Чувствительность |
5 мВ /дел … 20 В /дел ±5%
1 мВ /дел … 2 мВ /дел ±5% (только канал 1 (CH1))
|
Частотный диапазон X-входа | 1 МГц |
Сдвиг фазы | ≤3° (50 кГц) |
Ось Z
|
|
Чувствительность | 5 Впик-пик |
Полярность | отрицательная |
Входной импеданс | 20 кОм … 30 кОм |
Используемый частотный диапазон | ~ 2 МГц |
Максимальное входное напряжение | 30 В при 1 кГц |
Калибратор | |
Форма сигнала | положительный меандр |
Частота | 1 кГц |
Выходное напряжение | 0.5 Впик-пик ±2% |
Общие характеристики | |
Питание | 110 … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2Гц, 60 Гц ±2 Гц |
Габариты | 316х132х410 мм |
Вес | 7.8 кг |
