Штангенглубиномеры Vogel цифровые с круглой штангой и со сменными колками

Под заказ
Артикул: 590616
Vogel
Штангенглубиномеры Vogel цифровые с круглой штангой и со сменными колками, диапазон измерения от 200х0,01 мм до 800х0,01 мм.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет
Штангенглубиномеры Vogel цифровые с круглой штангой и со сменными колками

Тип оборудования: Штангенглубиномеры

Производитель: Vogel

Описание: Прибор для измерения высот и глубин различных деталей

Гарантия на штангенглубиномеры Vogel цифровые с круглой штангой и со сменными колками: 12 месяцев

Назначение прибора:

Штангенглубиномеры Vogel цифровые с круглой штангой и со сменными колками, диапазон измерения от 200х0,01 мм до 800х0,01 мм, предназначены для измерения высот и глубин различных деталей. Они построены по принципу штангенциркуля, однако штанга не имеет губок. В зависимости от конфигурации деталей, внутренние размеры которых нужно измерить, используют различные виды наконечников и колков: прямые, крючкообразные и т.д.

Штангенглубиномеры используются, когда нужно выяснить глубину паза, отверстия, канавки, высоту уступа. Нередко при проведении сложных измерительных работ необходимо вычислить действительную величину объекта, и погрешности выше разрешенного предела при этом недопустимы. Именно для этих целей и применяются подобные вычислительные инструменты.

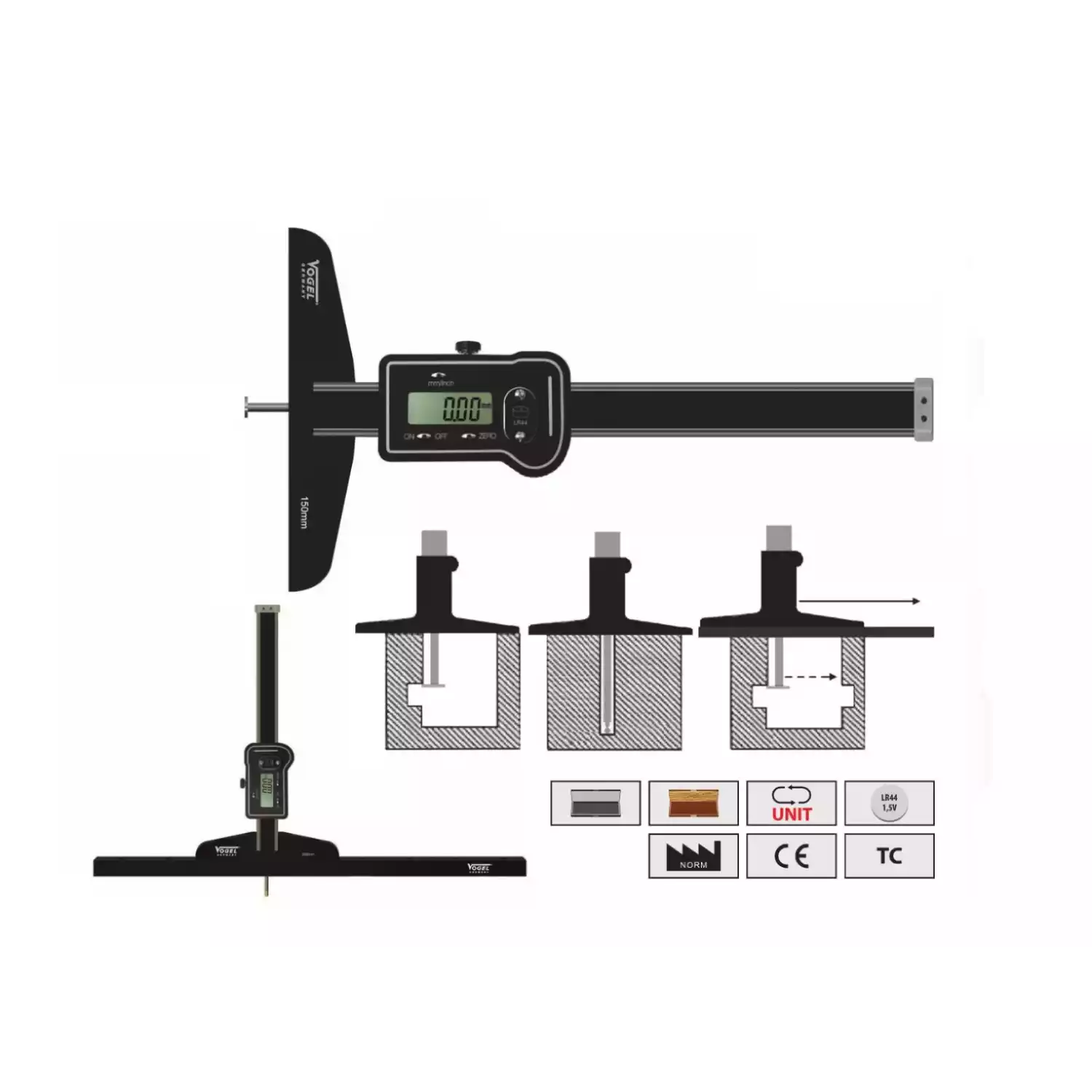

Штангенглубиномер можно представить как масштабную линейку, снабженную специальным движком для совмещения с одним концом измеряемого размера. Рабочими (мерительными) поверхностями являются нижняя поверхность рамки и торцевая поверхность штанги. Для измерения сложных поверхностей штанга может иметь различные виды наконечников и колков. В каталоге в описании и на рисунках приведены наиболее используемые схемы измерений с помощью различных форм наконечников.

Штанги изготавливаются

  • как с отчетом по нониусу (ШГ),
  • так и цифровым отсчетом (ШГЦ).

Для автоматизации измерений в современных приборах может быть использована электроника, позволяющая выводить данные измерений непосредственно в компьютер или на печатающее устройство. В некоторых устройствах используются протоколы передачи данных Opto RS 232 и RS 232.

Типоразмеры штангенглубиномеров обычно охватывают диапазон измерений не более 630 мм, но мы можем поставить эти приборы с диапазоном до 1000 мм.

Особенности:

  • Штангенглубиномеры Vogel цифровые с круглой штангой и со сменными колками с резьбой M2,5
  • Изготовлены из закаленного дюралюминия, облегченная конструкция
  • С 2-мя разной длины мостиками из алюминия 150 и 350 мм
  • С тарельчатым колком ∅10 мм у штанг ∅4 мм и ∅20 мм у штанг ∅6 мм
  • Жидкокристаллический дисплей с четким считыванием, высота цифр 10 мм
  • Измерительные поверхности тонко отшлифованы с внутренней резьбой М2,5
  • «0» – установка на каждой позиции
  • Переключение из мм в дюймы
  • Поставка с батарейкой 1,5 В тип LR44 и инструкцией
  • Заводской сертификат (СС) поставляется по запросу
  • Размеры 200, 300 и 500 поставляются в пластиковом футляре, размер 800 мм - в деревянном

Технические характеристики:

Арт. №

Предел измерения мм/дюйм

Цена деления мм/дюйм

Повторяемость показаний ±мкм

Макс ошибка ±мкм

Размер мостика мм

Наконечник мм

Диаметр штока мм

Вес кг

220840

200/8

0,01/0,0005

10

30

150/ 350

∅ 10

4

0,355

220841

300/12

0,01/0,0005

10

40

150/ 350

∅ 10

4

0,39

220842

500/20

0,01/0,0005

10

50

150/ 350

∅ 20

6

0,475

220843

800/32

0,01/0,0005

10

60

150/ 350

∅ 20

6

0,78



*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
