Индикаторы Vogel цифровые с защитой IP 51 и рычагом для перемещения штока
Артикул: 4333

Индикаторы Vogel цифровые с защитой IP 51 и рычагом для перемещения штока

Артикул: 4333
Индикаторы Vogel цифровые с защитой IP 51 и рычагом для перемещения штока, диапазон от 0-12,5х0,01/0,001 до 0-150,0х0,01/0,001.
Подробнее
Под заказ
Срок поставки от 7 дней
Цена по запросу
Запросить цену
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Тип оборудования: Индикатор

Производитель: Vogel

Описание: Прибор для определения линейных размеров деталей, расположения поверхностей и отклонения формы

Гарантия на индикаторы Vogel цифровые с защитой IP 51 и рычагом для перемещения штока: 12 месяцев

Назначение прибора:

Индикаторы Vogel цифровые с защитой IP 51 и рычагом для перемещения штока, диапазон от 0-12,5х0,01/0,001 до 0-150,0х0,01/0,001, предназначены для определения линейных размеров деталей, расположения поверхностей и отклонения формы. Принцип действия индикаторов довольно прост: линейное перемещение стержня головки, который находится в непосредственном контакте с измеряемым предметом, преобразуется при помощи определенного типа механизма (рычажного, зубчатого, рычажно-зубчатого, пружинно-оптического или пружинного) в отклонение стрелки устройства. Все измерительные головки имеют собственное обозначение, которое зависит от основного механизма и указывается в маркировке.

Измерительные головки используются преимущественно в производственных и научно-изыскательных целях. Можно выделить основные типы данных приборов:

  • рычажно-зубчатая (ИГ), кинематическая цепь которой составлена из двух рычажных пар и зубчатой пары. Сам измерительный стержень изготавливается из нержавеющей стали, с глубоким арретированием, а головка характеризуется высокой степенью износостойкости. Производятся с ценой деления в 1 и 2 мкм;
  • пружинно-оптические или оптикаторы (П, ПР) – чувствительные и наиболее точные приборы, используемые при измерении линейных размеров и определения степени отклонения от заданной формы;
  • пружинная индикаторная головка, или микатор (ИПМ) – малогабаритный измерительный инструмент, характеризующийся присоединительным диаметром в 8 мм: выпускаются различные модификации с разной ценой деления и диапазоном измерений.
  • рычажно-пружинные или миникаторы (ИРПВ) – предназначены для определения степени выраженности отклонения от заданной формы, а также линейных размеров деталей/частей механизмов в труднодоступных местах. Присоединительный диаметр равен 4 мм. ИРПВ снабжены поворотным (в диапазоне 300) измерительным наконечником бокового действия. Как правило, головка комплектуется тремя вариантами наконечников с отличающимся диаметром сферы и длиной.

Особенности:

  • С выводом данных Proximity через кабель
  • С электроникой Sylvac, возможностью внешнего питания через выход "Power"
  • Механика индикатора в нержавеющем и закаленном исполнении
  • Корпус из алюминия, передняя часть из прочного пластика, имеет возможность вращаться на 270 гр
  • LCD дисплей с отчетливым считыванием с интегрированными светодиодами допусков
  • Индуктивные сенсоры (S.I.S)
    - автоматическое Вкл/Выкл
    - память оригинальных значений, Абсолют-система
  • Нуль установка в каждой позиции, кнопка установки Set, кнопка режима - Mode
  • Персонализированная кнопка для выбора различных функций: Min/Max/Delta, Tol, допустимых границ значений
  • Переключение мм/дюйм

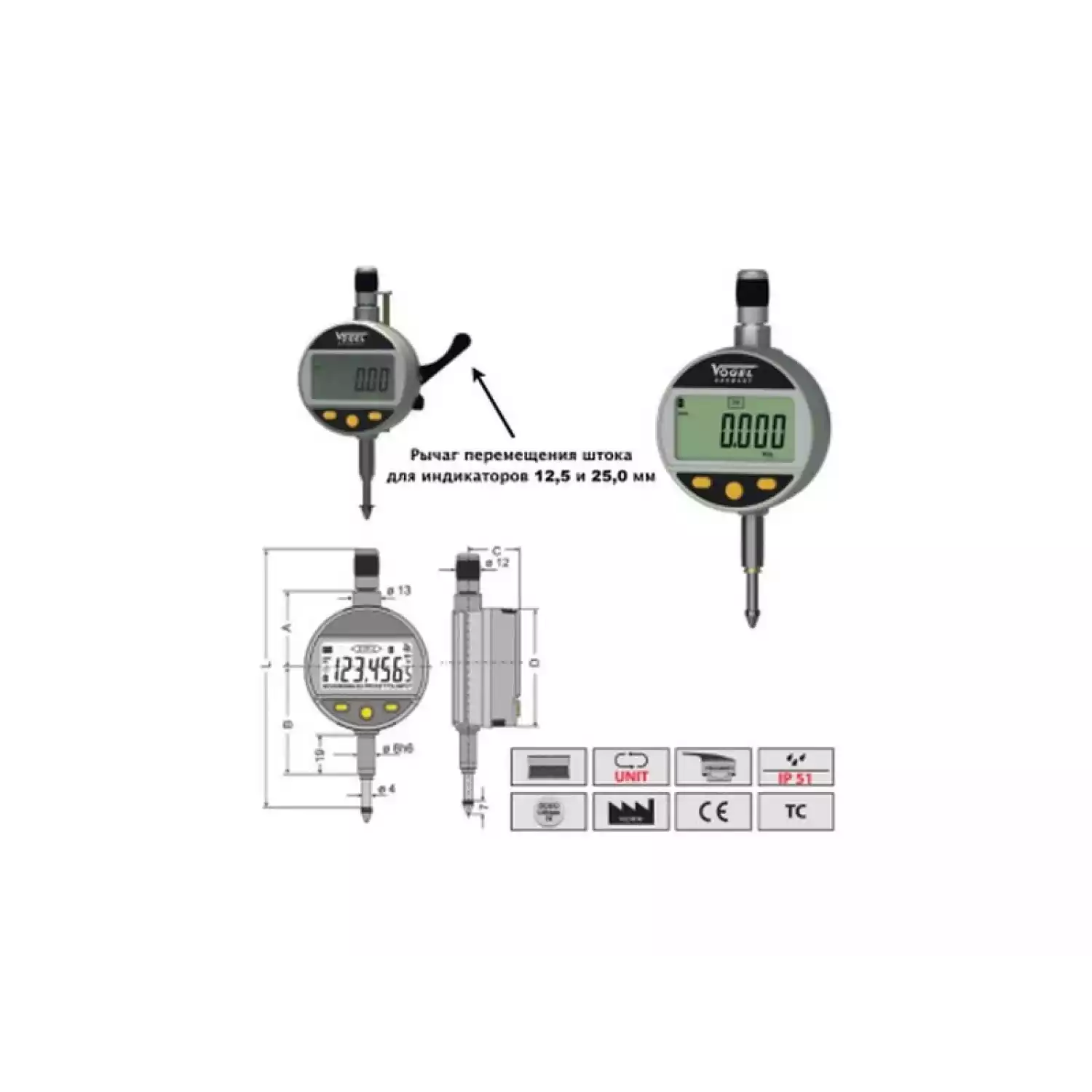

Технические характеристики:

Арт. №

Предел измерений мм

Цена деления мм/дюйм

Повторяемость показаний ±мкм

Суммарная ошибка ±мкм

A мм

B мм

C мм

D мм

L мм

Вес кг

240215

0-12,5

0,01/0,0005

2

10

36,6

50,6

25,4

59,5

122,7

0,117

240205

0-12,5

0,001/0,00005

2

3

36,6

50,6

25,4

59,5

122,7

0,117

240216

0-25,0

0,01/0,0005

2

10

49,4

50,6

25,4

59,5

148,3

0,120

240206

0-25,0

0,001/0,00005

2

4

49,4

50,6

25,4

59,5

148,3

0,120

240217

0-50,0

0,01/0,0005

2

20

102,0

88,0

25,4

59,5

263,0

0,161

240207

0-50,0

0,001/0,00005

2

5

102,0

88,0

25,4

59,5

263,0

0,161

240218

0-100,0

0,01/0,0005

2

20

153,0

139,0

25,4

59,5

416,0

0,208

240208

0-100,0

0,001/0,00005

2

6

153,0

139,0

25,4

59,5

416,0

0,208

240219

0-150,0

0,01/0,0005

2

20

205,0

193,0

25,4

59,5

573,0

0,265

240209

0-150,0

0,001/0,00005

2

10

205,0

193,0

25,4

59,5

573,0

0,265



*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
