Образцы шероховатости поверхности ОШС-ШП

Назначение

Образцы (меры) шероховатости сравнения предназначены для определения шероховатости объекта контроля путем сравнения с образцами с известными значениями шероховатости. В зависимости от вида обработки поверхности объекта контроля и объема требований к выполнению различных технологических операций, требуются наборы образцов с различными видами обработки и номинальными значениями. Наша компания производит различные образцы в соответствии с ГОСТ 9378-93.

Отличительные особенности:

  • Образцы шероховатости выпускаются в соответствии с требованиями ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия».

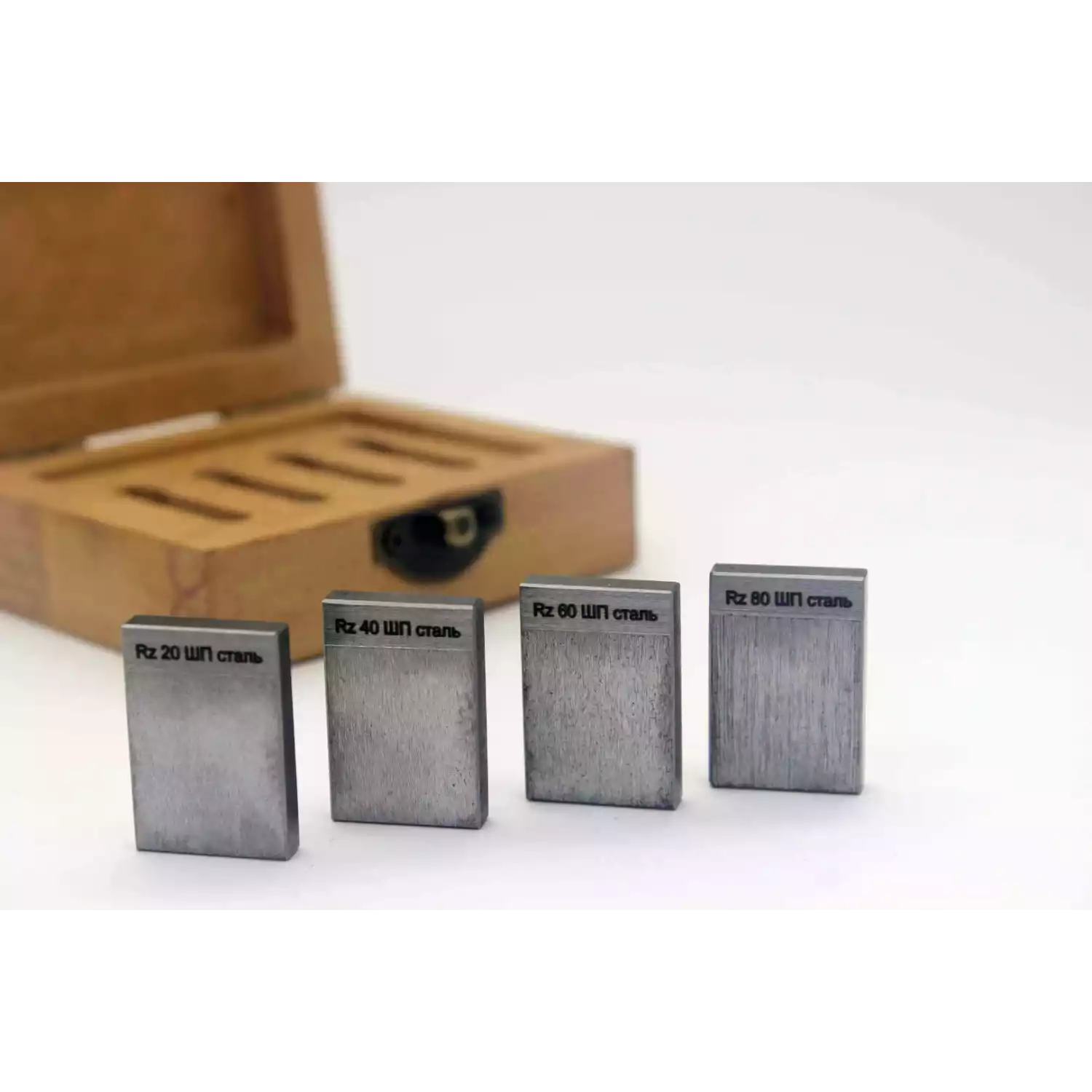

  • На комплект образцов нанесена маркировка, соответствующая номинальным значениям параметра шероховатости Ra, образцов входящих в комплект.
  • Параметры изготовления образцов входящих в набор представлены в Таблице 1.

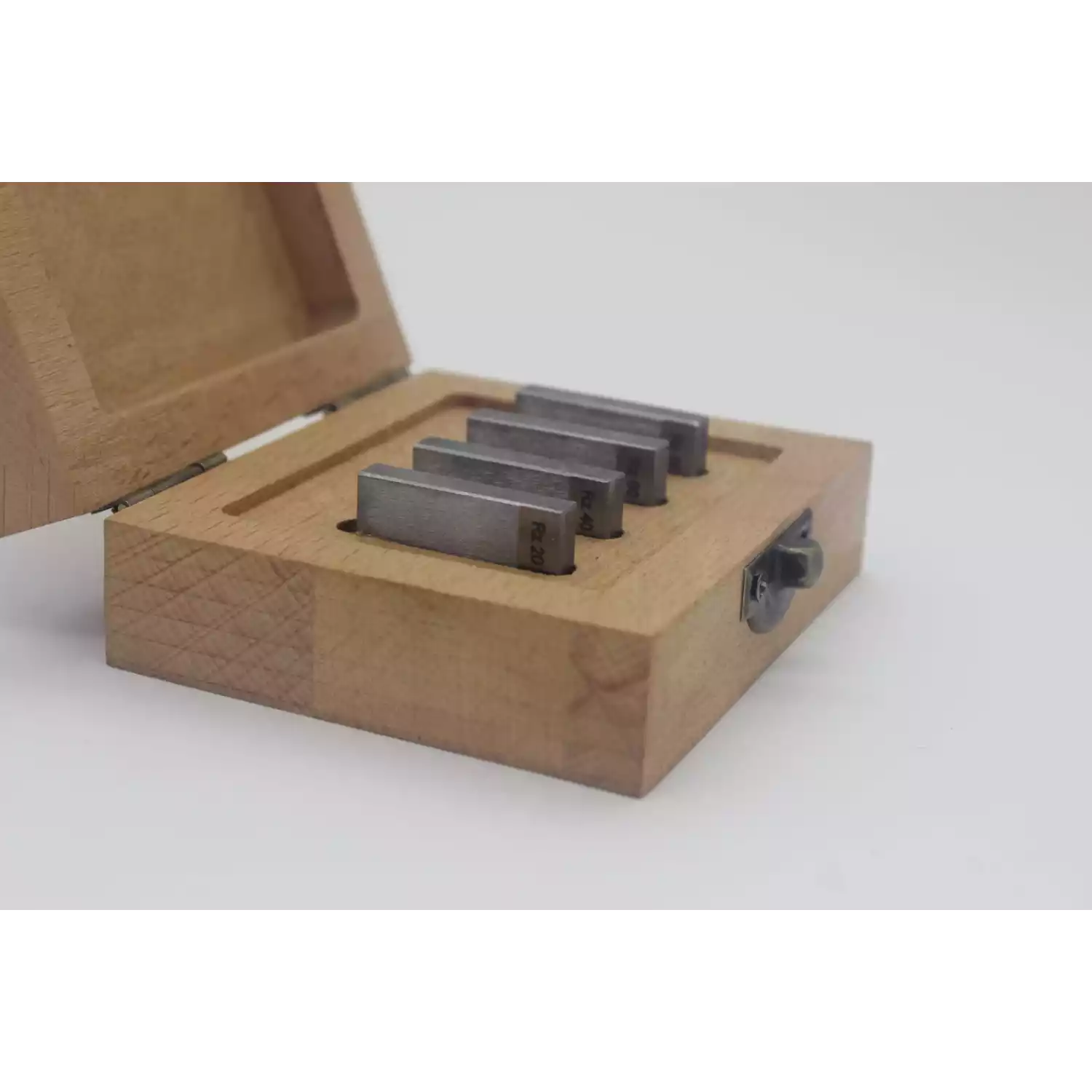

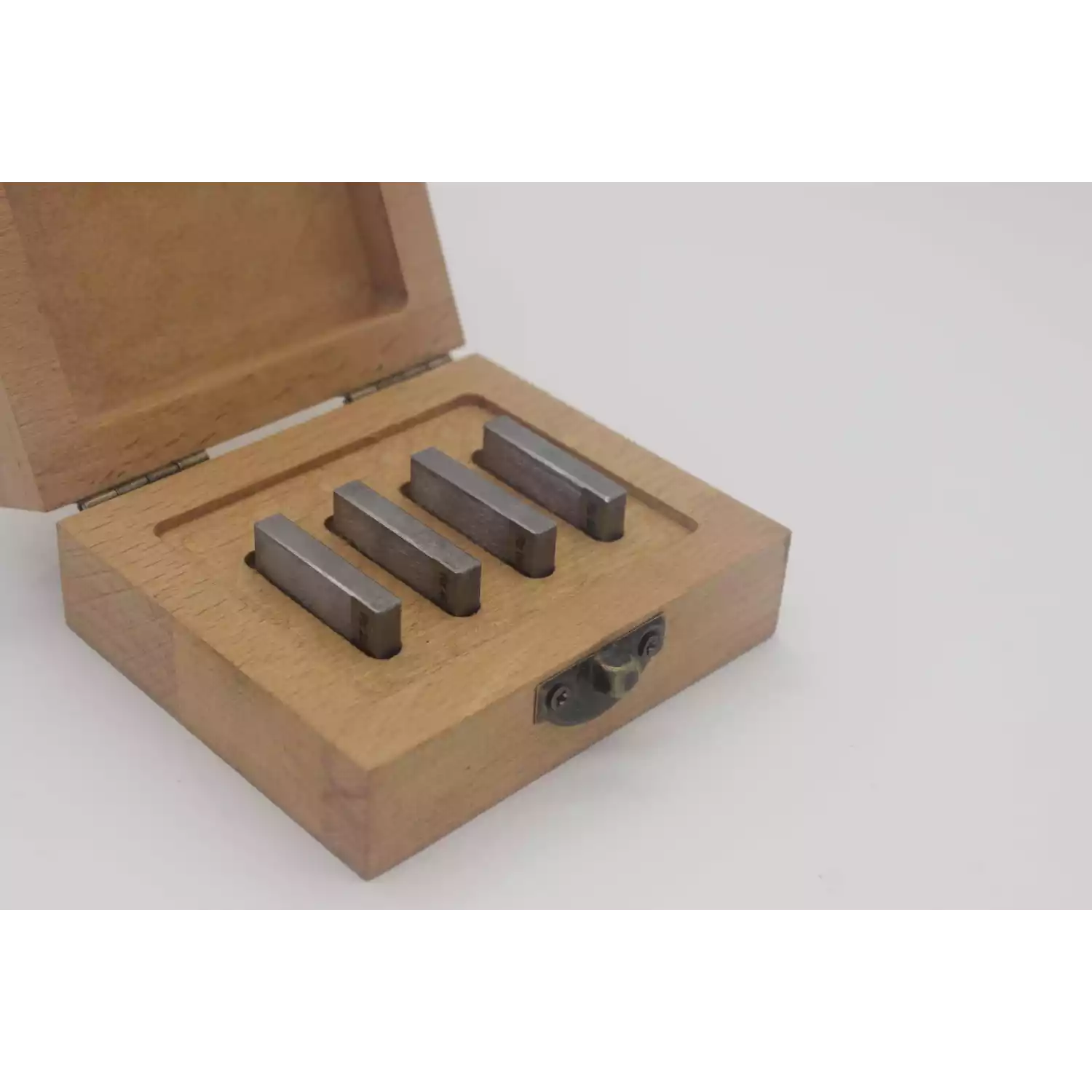

  • Форма образцов: образцы выпускаются в виде плоских пластин.
  • Материал образцов: сталь.
  • Номинальные значения шероховатости образцов входящих в комплект представлены в Таблице 2.

Таблица 1.

Способ обработки

Форма образца

Условное обозначение способа обработки

Расположение неровностей

Описание

Условное обозначение

Шлифование периферией круга

Плоская

ШП

Прямолинейное

Таблица 2.

№ образца

Номинальное значение параметра Rа, мкм

Номинальное значение параметра Rz, мкм

1

0.1

20

2

0.2

40

3

0.4

60

4

0.8

80

  • Допускаемые отклонения среднего значения параметра шероховатости Rа от номинального значения составляют от +12 до -17%.
  • Возможно изготовление образцов ОШС-ШП с любыми значениями Ra и Rz по требованию Заказчика.

Правила эксплуатации и хранения:

  • Не допускаются грубые удары или падения образцов шероховатости во
    избежание повреждений.
  • Температура рабочего пространства в процессе измерения должна быть (20±15)˚С.
  • Относительная влажность воздуха не более 80% при температуре 25˚С.
  • Содержание в окружающей среде агрессивных газов и паров не допускается.
  • При транспортировании и хранении следует соблюдать требования ГОСТ 13762 «Средства измерений и контроля линейных и угловых размеров. Маркировка, упаковка, транспортирование и хранение».

Подготовка к работе:

  • Перед эксплуатацией обязательно следует ознакомиться с настоящим паспортом.
  • Перед началом работы образцы следует тщательно промыть в чистом бензине и протереть чистым сухим полотенцем.
  • При выполнении операции сравнения поверхностей следует обеспечить подходящий уровень освещения.
  • Шероховатость поверхности проверяемого изделия можно сравнивать только с теми образцами, которые соответствуют изделию по виду обработки, форме и материалу.
  • Сравнение шероховатости поверхности проверяемого изделия с образцами производят визуально или опробыванием пальцами рук. Применение для опробывания жестких, особенно металлических предметов НЕ ДОПУСКАЕТСЯ во избежание механических повреждений.
  • При оценке шероховатости тонко обработанных поверхностей рекомендуется применять лупу или микроскоп.
  • После работы образцы следует промыть в чистом бензине, протереть сухим полотенцем и смазать веществом, предохраняющим от коррозии. Следует помнить, что коррозия искажает поверхность и затрудняет производство сравнительной оценки.

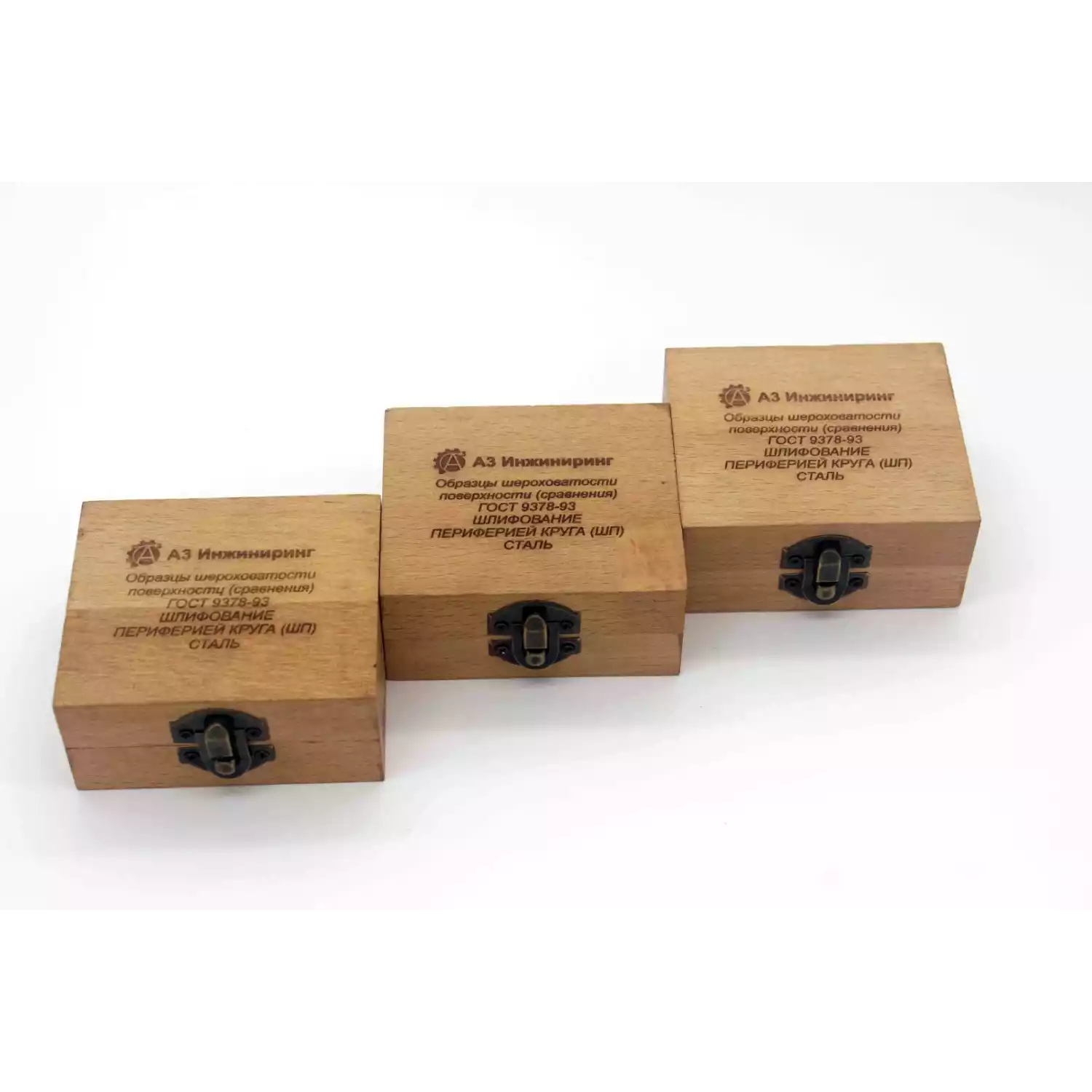

В комплект поставки входят:

  • набор образцов шероховатости;
  • паспорт;
  • упаковочная тара;
  • сертификат о калибровке.

Поставляется с метрологической аттестацией (калибровка).

Гарантийный срок эксплуатации - 1 год.
