Приборы для определения прочности бетона - Страница 2

Измерители прочности бетона УКС-МГ4 и УКС-МГ4С предназначены для контроля дефектов, определения прочности бетона в сборных и монолитных бетонных и железобетонных изделиях и конструкциях по ГОСТ 17624, определения прочности силикатного кирпича по ГОСТ 24332 и других твердых материалов на основе измерения времени распространения импульсных ультразвуковых колебаний (УЗК) на установленной базе прозвучивания.

Измеритель прочности бетона ИПС-МГ4.01 предназначен для оперативного неразрушающего контроля прочности и однородности бетона и раствора методом ударного импульса по ГОСТ 22690. ИПС-МГ4.01 – это прибор для измерения прочности бетона, раствора на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений. Склерометры ИПС-МГ4.01 могут применяться для контроля прочности кирпича и строительной керамики. ИПС-МГ4.01 постав­ля­ется с базо­вой градуировочной характеристикой, имеется возможность зане­сения 9 инди­ви­дуаль­ных зависи­мо­стей. Диапазон: ИПС-МГ4.01 - 3…100МПа. Осн. по­греш­н. не более ±10%, объем памяти – 500 значений. Измеритель прочности бетона ИПС-МГ4.01 внесен в Госреестр РФ под № 29456-08, а также в Госреестры Казахстана, Украины и Беларуси.

Склерометр ИПС-МГ4.03 предназначен для контроля прочности и однородности бетона, раствора, кирпича, строи­тель­ной ке­ра­мики. ИПС-МГ4.03 снабжены устройством ввода коэффициента совпадения Кс и марки­ров­ки измерений типом контролируемого изделия, просмотра и исключения ошибочных проме­жу­точных значений. Автоматическая обработка измерений, связь с ПК. Измеритель прочности бетона ИПС-МГ4.03 имеет расши­рен­ные возможности, поставляется с 44 базовыми градуи­ро­воч­ны­ми характе­рис­ти­ками, учиты­ва­ю­щи­ми вид контролируемого бетона, имеет функцию вычисления клас­са бетона В, возможность зане­сения 20 индиви­дуальных зависи­мос­тей. ИПС-МГ4.03 оснащен дополни­тель­ными функ­ци­ями корректировки базовых гра­ду­иро­вочных харак­те­рис­тик в зависимости от условий твердения и возраста бетона, подсветкой дис­плея и ча­са­ми реального времени. Объем ар­хивируемой инфор­ма­ции (включая дату и время из­ме­ре­ния) 15000 зна­че­ний. Диапазон 3…100МПа. Основная погрешность не более ±8%.

Измеритель прочности бетона ОНИКС-1.ОС определяет прочность бетона методом отрыва со скалыванием и методом отрыва стальных дисков по ГОСТ 22690. Индикация процесса нагружения на графическом дисплее с подсветкой. Автоматическая фиксация усилия вырыва. Вычисление прочности бетона с учетом его вида, способа твердения, типоразмера анкера, статистическая обработка результатов испытаний. Память 10000 протоколов испытаний. Диапазон измерения прочности: ОНИКС-ОС «50» 50...100 МПа, ОНИКС-ОС «100» 10...150 МПа. Диапазон рабочих нагрузок: ОНИКС-ОС «50» 50...100 МПа 5...50 кН, ОНИКС-ОС «100» 10...100 кН. Предельное усилие вырыва анкера: ОНИКС-ОС «50» 65 кН, ОНИКС-ОС «110» . Погрешность 2%. Масса: ОНИКС ОС "50" 3,7кг, ОНИКС ОС "100" - 5,9 кг.

Измеритель прочности бетона ОНИКС-СР. Определение прочности бетона методом скола ребра по ГОСТ 22690 на объектах строительства, при обследовании зданий, сооружений, конструкций, изделий. Уточнение градуировочных характеристик ультразвуковых и ударно-импульсных приборов (ГОСТ 22690, Прил.9%3B Методические рекомендации НИИЖБ МДС 62-2.01). Применяется для густоармированных изделий и конструкций (колонн, ригелей и т.п.), где использование метода отрыва со скалыванием затруднено.

Ударно-импульсные измерители прочности бетона ОНИКС-2 по ГОСТ 22690: универсальные (ОНИКС 2.5), для легких (ОНИКС-2.5 ЛБ) и высокомарочных (ОНИКС-2.5 ВБ*) бетонов, раствора, кирпича, керамики и др. материалов. Диапазоны измерения прочности 1...100 МПа, 1...30 МПа (ЛБ), 10...150 (ВБ*), погрешность не более 8%. Полностью цифровой тракт, автоматическая, статистическая обработка измерений, нечувствительность к направлению удара%3B до 30 базовых и 30 индивидуальных зависимостей. Учет условий твердения, карбонизации, возраста и вида бетона, измерение плотности материалов (опция). Архивация 31 тысячи результатов и условий измерений. Измеритель прочности бетона Оникс-2.5 внесен в Гос. реестр СИ РФ, Беларуси и Украины. ОНИКС-2.5 ВБ - вносится в Государственный реестр СИ РФ.

Электронный склерометр (измеритель прочности строительных материалов, дефектоскоп) ОНИКС-2.6. Оперативный контроль прочности и однородности бетона (ГОСТ 22690) при технологическом контроле, обследовании объектов, а также контроль кирпича, легких бетонов, строительных и композитных материалов. Дефектоскопии изделий, исследования упруго-пластических свойств материалов. Измерение плотности композитных материалов (опция). ОНИКС-2.6 версия 1 (многопараметрический метод, визуализация и анализ сигналов, исследование свойств материалов, встроенный пирометр). ОНИКС-2.6 версия 2 (без пирометра).

ОНИКС-ОС (СК) прибор для определения прочности сцепления кирпича, природных и искусственных камней в фрагментах кладки стен зданий методом нормального отрыва (ГОСТ 24992). Диапазон измерения прочности сцепления: 0,1...2 МПа. Предельное усилие отрыва: 50 кН. Пределы погрешности измерения нагрузки: ±2%.

Измеритель усилия вырыва фасадных анкеров ОНИКС-ВД измеряет усилия вырыва анкерных болтов и тарельчатых дюбелей по ГОСТ 26589%3B оценивает качество крепления навесных фасадов, конструкций, каркасов и т.п. на строительных объектах, предприятиях, при обследовании и реконструкции сооружений, а также может применяться при лабораторных испытаниях различных видов крепежа.

Одной из задач оперативного контроля качества бетона является установление степени соответствия фактических показателей марочной и проектной прочности, а также проверка однородности бетонных конструкций.

Этот прибор нового поколения имеет электронный экран и усовершенствованную механическую часть с достоверным коэффициентом отскока, который автоматически преобразуется в значение прочности на сжатие.

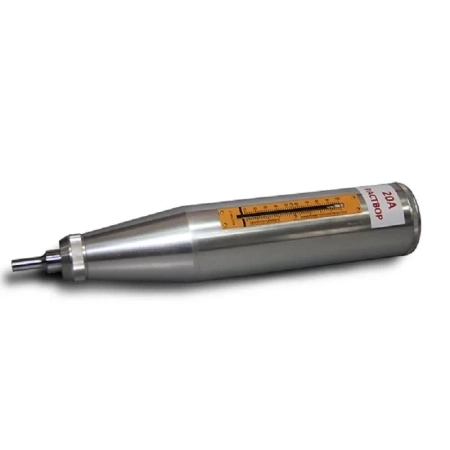

Модель 20 (минимальная энергия удара 20 кГм) для измерения прочности швов со строительным раствором в кирпичной кладке. Специальная форма индентора позволяет производить удар по шву не задевая кирпичи.

Прибор ИПС-МГ4.04 предназначены для оперативного неразрушающего контроля прочности и однородности бетона и раствора методом ударного импульса по ГОСТ 22690.

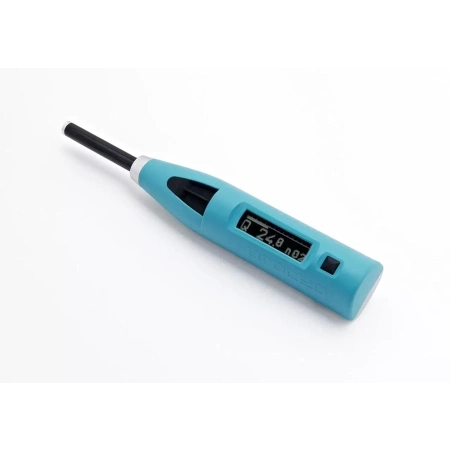

Молоток Silver Schmidt - это прибор нового поколения для измерения прочности бетона с электронным экраном, усовершенствованной механической частью с достоверным коэффициентом отскока, который автоматически преобразуется в значение прочности на сжатие.

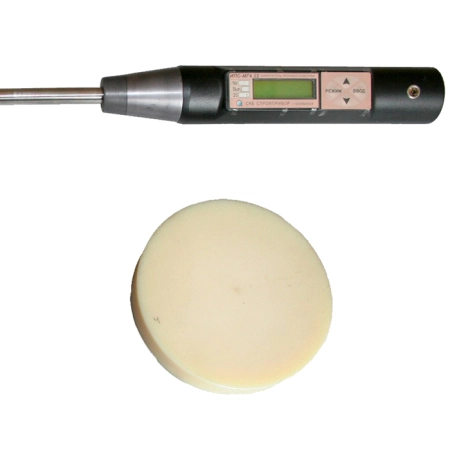

Меры эквивалентные прочности бетона МЭПБ предназначены для поверки измерителей прочности бетона ИПС-МГ4.01, ИПС-МГ4.02, ИПС-МГ4.03.

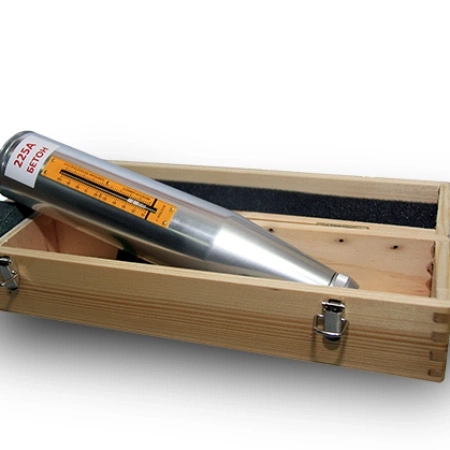

Модель 225 (стандартная энергия удара 225 кГм) для бетона с максимальным размером частиц < 32 мм. Типичные области применения: проверка однородности, выявление областей с плохим качеством бетона и определение прочности на сжатие.

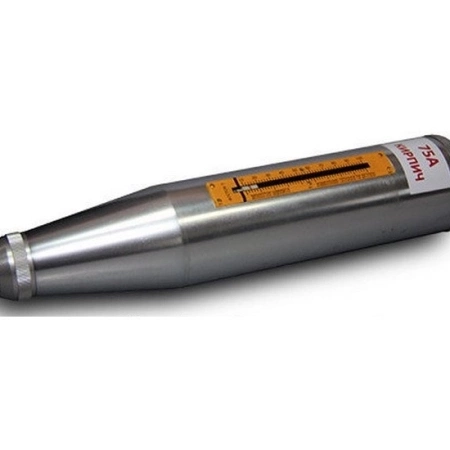

Модель 75 (уменьшенная в 3 раза энергия удара 75 кГм ) для кирпичей, бетонных изделий малых размеров и с тонкими стенками, для чувствительных к удару изделий из искусственного камня и горных пород.

Склерометр RGK SK-60 предназначен для определения прочности на сжатие строительных материалов (бетона, камня и т.д.) в диапазоне 10-60 Мпа по ГОСТ 22690.

Измеритель прочности строительных материалов ультразвуковым методом ИПСМ-У измеряет время прохождения и скорость распространения ультразвуковых колебаний в различных твердых материалах (кирпич, бетон, композиты).

Склерометр Novotest МШ имеет высокую точность показаний, надежную конструкцию и очень прост в использовании. Метод измерения прибором соответствует ГОСТ 53231-2008, ГОСТ 22690, ISO/DIS 8045, EN 12 504-2, ENV 206, DIN 1048, ASTM D 5873 (горные породы), ASTM C 805.

ADA Schmidt Hammer 225 механический склерометр для измерения прочности бетона. Диапазон измерения прочности 10 - 60 МПа. Максимальная относительная погрешность 15 %. Энергия удара не менее 1,8 Дж. Усилие сжатия пружины для удара не более 70 Н. Цена одного деления шкалы 2 усл. ед.

Склерометры ОНИКС-2М предназначены для оперативного контроля прочности, однородности и определения класса тяжелого, лёгкого и высокомарочного бетона методом ударного импульса (ГОСТ 22690) при технологических испытаниях и обследовании объектов, а также для контроля кирпича, раствора и др. строительных материалов.

Модель 225 для бетона с максимальным размером частиц < 32 мм. Типичные области применения: проверка однородности, выявление областей с плохим качеством бетона и определение прочности на сжатие.

Ультразвуковой прибор Pundit Lab измеряет время прохождения и скорости распространения импульса. Ультразвуковой прибор Pundit Lab обеспечивает измерение длины пути, глубины поверхностной трещины и скорости распространения ультразвуковой волны при поверхностном прозвучивании. Оптимизированное формирование импульсов дает более широкий диапазон передачи при более низких уровнях напряжения. В сочетании с автоматической комбинацией напряжения передатчика и усиления приемника это обеспечивает оптимальный уровень принятого сигнала, гарантируя точность и стабильность измерений.

Молоток Шмидта DIGI-SCHMIDT 2000 позволяет быстро и каче­ственно выполнить неразрушающее испытание бетона. Прибор DIGI-SCHMIDT 2000 обеспечивает автоматическое преобразование значений отскока в показатель прочности на сжатие. Для учета возраста бетона и отличий конкрет­ных испытательных образцов могут вводиться коэффициенты, что обе­спечивает точность измерений в широком диапазоне контролируемых параметров. Выпускаются 2 модели: молоток Шмидта DIGI-SCHMIDT 2000 тип ND: энергия удара 2,207 Нм и молоток Шмидта DIGI-SCHMIDT 2000 тип LD: энергия удара 0,735 Нм. Диапазон измерения прочности на сжатие: 10 - 70 Н/мм2

Молотки Original Schmidt N, Original Schmidt NR, Original Schmidt L и Original Schmidt LR специально разработаны для оценки качества и прочности на сжатие бетонных изделий с диапазоном от 10 до 70 Н/мм2 (от 1 450 до 10 152 фунтов/кв. дюйм). Модели молотков Шмидта со встроенными бумажными самописцами (LR и NR) способны автоматически регистрировать значения отскока на бумажной ленте.

PaperSchmidt молоток для определения плотности намотки рулонов бумаги. Соответствует Стандарту TAPPI T834. Энергия удара 0,735 Нм. Производительность аккумулятора более 5000 ударов между зарядками.

Прибор TC200 для измерения глубины трещины в бетоне на основе принципа акустической дифракции. Тестер бетона TC200 также используется для измерения скорости распространения ультразвуковой волны в бетоне. Этот прибор интеллектуальное оборудование для неразрушающего контроля, обладающее функциями автоматического обнаружения, сохранения и вывода данных.
