Динамический твердомер ТЭМП-2у сейчас называется ТЭМП-2. Поверка твердомера ТЭМП-2у включена в стоимость.
Тип оборудования: динамический твердомер, измеритель твердости, твердомер Роквелла, твердомер Бринелля, твердомер Виккерса, твердомер Шора D
Производитель: Россия
Серия: ТЭМП
Модели: ТЭМП-2у
Описание: динамический прибор для измерения твердости металлов
Гарантия на твердомер ТЭМП-2у: 36 месяцев.
Сертификаты на твердомер:
- Свидетельство о внесении в Государственный Реестр Средств Измерений России.
- Сертификат Государственного Реестра средств измерений ГОССТАНДАРТа Украины,
- Сертификат Государственного Реестра средств измерений ГОССТАНДАРТа Беларуси,
- Сертификат Государственного Реестра средств измерений ГОССТАНДАРТа Казахстана,
- Свидетельство отраслевого Реестра средств измерений МПС РФ под № МТ-021.2000.
Твердомер внесен в ряд РД разных отраслей промышленности России, в том числе и в РД, утвержденных Госгортехнадзором РФ, в частности:
- ТПКМЭ-20-96. "Типовая программа контроля механических свойств металла трубопроводов АЭС с ВВЭР-1000 после 100 тысяч часов эксплуатации". Разработана ГП ВНИИАЭС, ОКБ "Гидропресс". Утверждена в ГП Концерне "РОСЭНЕРГОАТОМ", Москва, 1996 г.
- РД 153-34.1-003-01. "Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования". (РТМ-1с), Минэнерго России, ПИО ОБТ, Москва, 2001 г.
- РД 12-411-01. "Инструкция по диагностированию технического состояния подземных стальных газопроводов. Госгортехнадзор России, Москва, 2001 г.
- РД 243 РФ 3.11-99. "Техническое состояние подземных газопроводов". ОАО РОСГАЗИФИКАЦИЯ, ОАО ГИПРОНИИГАЗ, Саратов, 1999 г.
- "Методика проведения экспертизы промышленной безопасности и определения срока дальнейшей эксплуатации газового оборудования промышленных печей, котлов, ГРП, ГРУ, ШРП и стальных газопроводов. Госгортехнадзор. Москва, 2004 г.
- РД 31.114-98. "Методика выполнения измерений твердости рабочих поверхностей зубьев зубчатых колес тяговых передач тягового подвижного состава". ВНИТИ МПС, МПС РФ, Москва, 1998 г.
Назначение прибора
Переносной твердомер ТЭМП-2у предназначен для экспрессного измерения твердости различных изделий (из стали, чугуна, цветных металлов, резины и др. материалов) в производственных и лабораторных условиях по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора "D" (HSD), а также для определения пределов прочности и текучести, в том числе по ГОСТ 22761-77.
Твердомер динамический ТЭМП-2у является усовершенствованным вариантом твердомера ТЭМП-2 с большим количеством шкал, позволяющим использовать его в первую очередь как трубный твердомер.

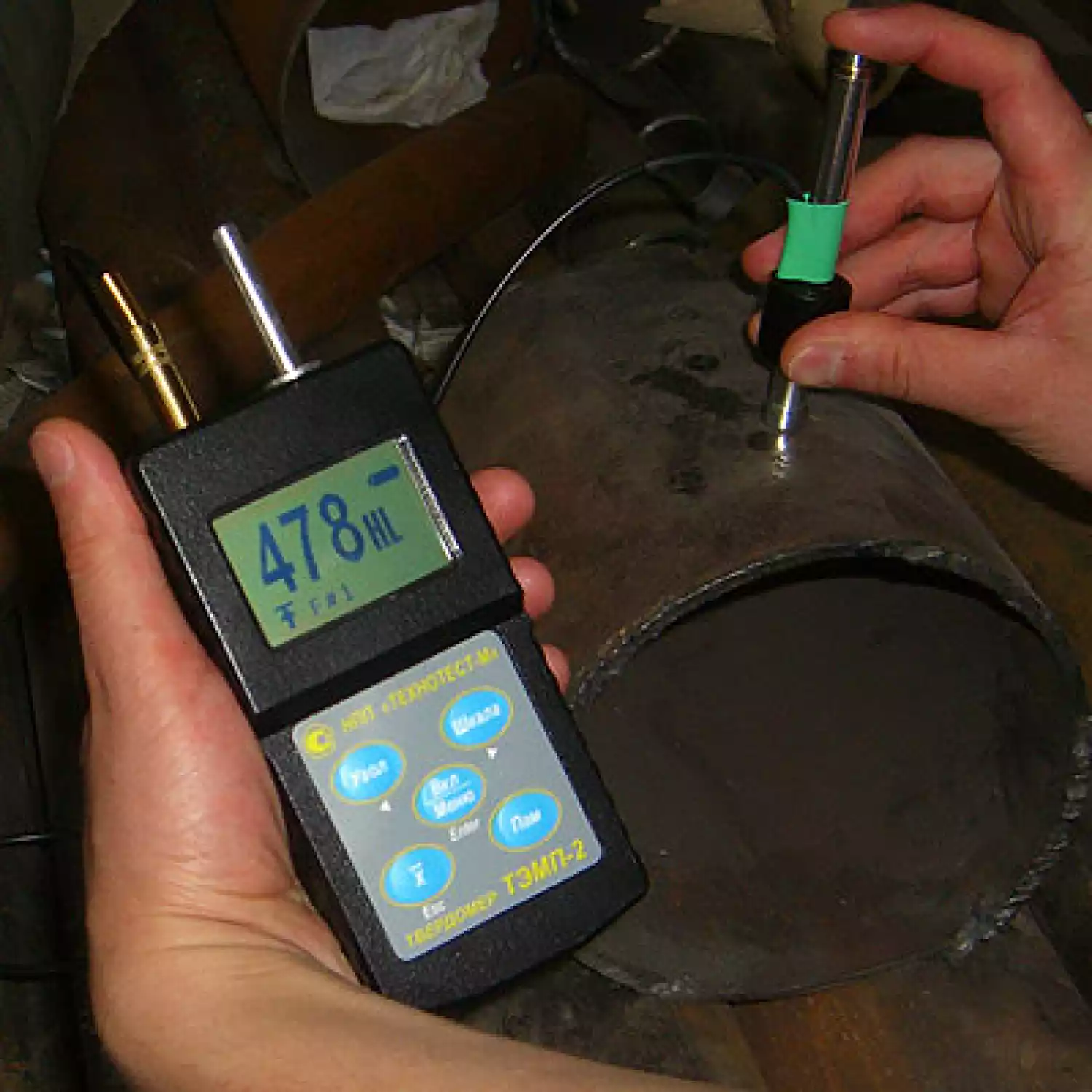

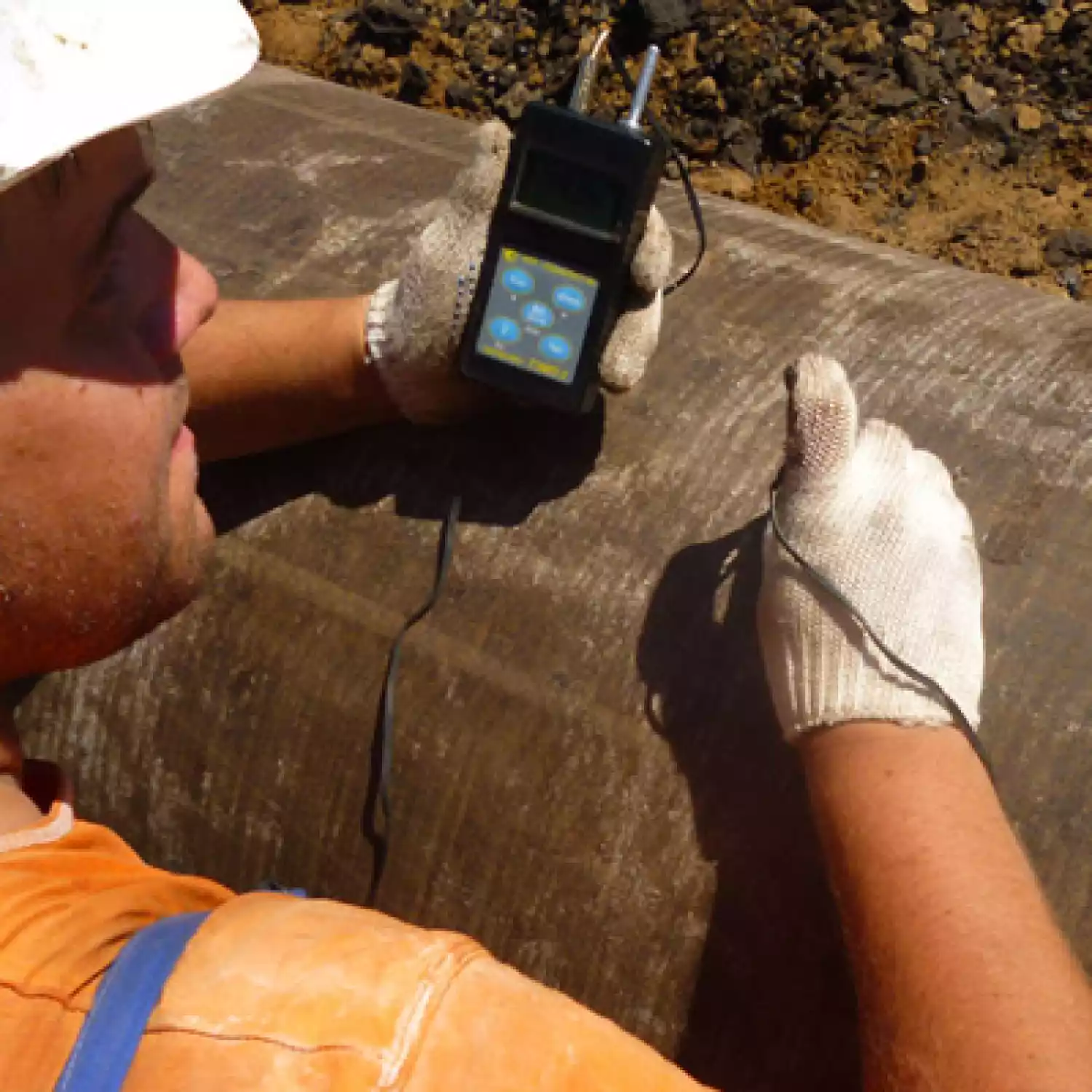

Портативный твердомер ТЭМП-2у позволяет точно измерить твёрдость, предел прочности и текучести тонкостенных труб разных диаметров с толщиной стенки менее 8 мм, а также листов и обечаек от 2 мм и выше (используется специальная методика).
Твёрдость труб с толщиной стенки свыше 8 мм измеряется твердомером ТЭМП-2у напрямую без каких-либо дополнительных методик.
Твердомер ТЭМП-2у обладает следующими особенностями:
- твердомер позволяет проводить измерение твердости деталей, в том числе сложной формы и крупногабаритных изделий, имеющих труднодоступные зоны измерений, при различных пространственных положениях датчика прибора;
- высокая производительность, простота измерений и обслуживания твердомера;
- диагностирование твердости эксплуатируемого оборудования твердомером с целью оценки его остаточного безопасного ресурса;
- электронный блок твердомера позволяет проводить усреднение результатов измерений, их ввод в буфер памяти и последующий вывод из него на дисплей твердомера или на компьютер, распечатка данных на принтере в виде протокола либо сохранение их в виде файла;
- твердомер имеет энергонезависимую память 64-х программируемых шкал твердости и до 255 усредненных результатов измерений твердости;
- твердомер позволяет программировать (калибровать) шкалы твердости с его клавиатуры или при помощи компьютера и программы на компакт-диске. При этом используются поставляемые с твердомером кабели USB (порт COM).
- определение предела прочности на растяжение Rm (σB) твердомером путем автоматического пересчета с НВ по ГОСТ 22761-77 для углеродистых сталей перлитного класса;
- самоотключение твердомера, индикация ресурса батарей питания;
- подсветка дисплея твердомера обеспечивает устойчивую работу при низких (до минус 20°С) температурах и в неосвещенных местах;
- графический ЖКИ позволяет отслеживать все действия пользователя при работе с твердомером (усреднение, работа с памятью, положение датчика, программирование, разряд батарей, включение и выключение подсветки);
- твердомер может комплектоваться специальными датчиками разного назначения, в том числе спецдатчиком с удлиненной насадкой, позволяющим измерять твердомером твердость шестерен с модулем четыре и выше во впадинах, и по эвольвенте зуба, а также твердость шкивов, пазов под шпонки, труднодоступных мест, например зон термического влияния у сварных валиков на трубах.
Технические характеристики переносного твердомера:
- Диапазоны измерений твердости по шкалам:
Бринелля, НВ 100 - 450;
Роквелла, HRC 22-68;
Виккерса, HV 100-950;
Шора, HSD 22-99
Для резины 20-80 по Шору А
При необходимости шкалы твердости и указанные диапазоны шкал могут быть расширены
- Минимальная толщина измеряемого изделия, мм 2
- Погрешность показаний твердомера не более, % 3
- Время одного измерения, не более, сек 1
- Число измерений, усредняемых твердомером от 3 до 100
- Максимально возможное общее количество записанных шкал 64
- Программируемое время подсветки ЖКИ твердомера после измерения или нажатия кнопки, сек 0, 15 или вкл. постоянно
- Рабочий диапазон температур, ° С от -20 до 60
- Время непрерывной работы твердомера на 2-х элементах типа АА (по 1,5В) не менее, час 120
- Шероховатость контролируемой поверхности не более, Ra 2,5
- Время до автоматического отключения твердомера, мин 1,5
- Габаритные размеры, мм 30х65х135
- Масса твердомера в пластмассовом корпусе, кг 0,22
Комплект поставки ТЭМП-2у:

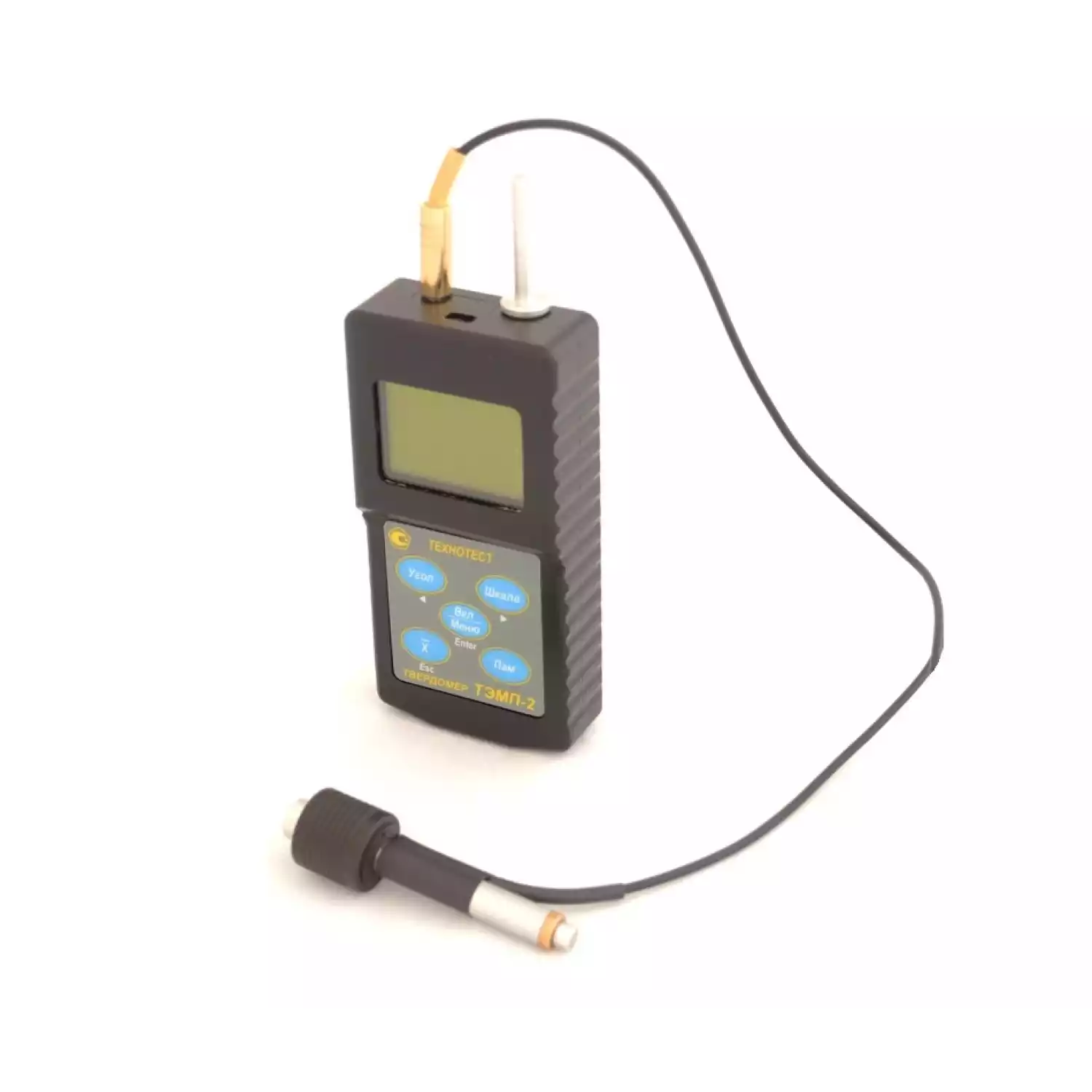

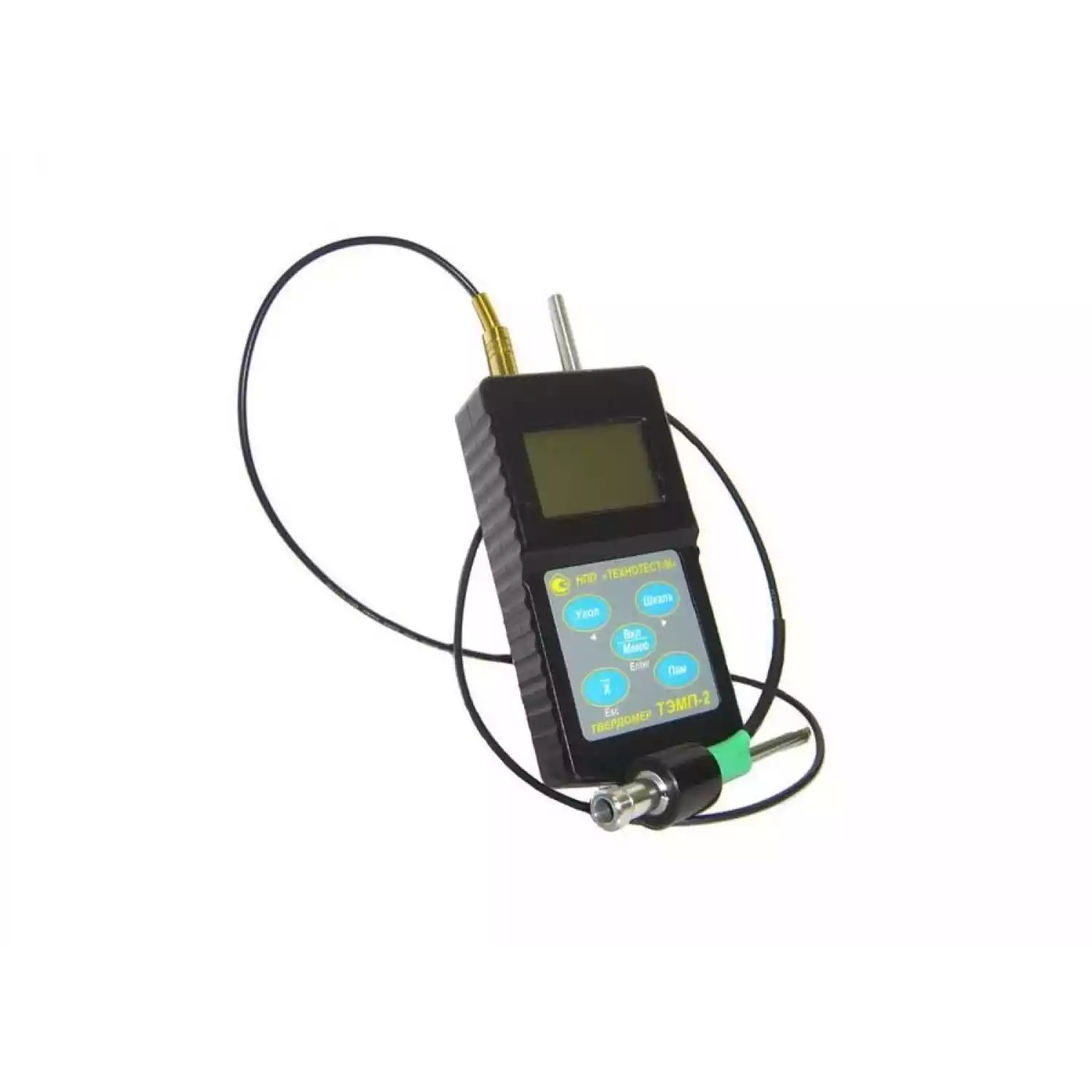

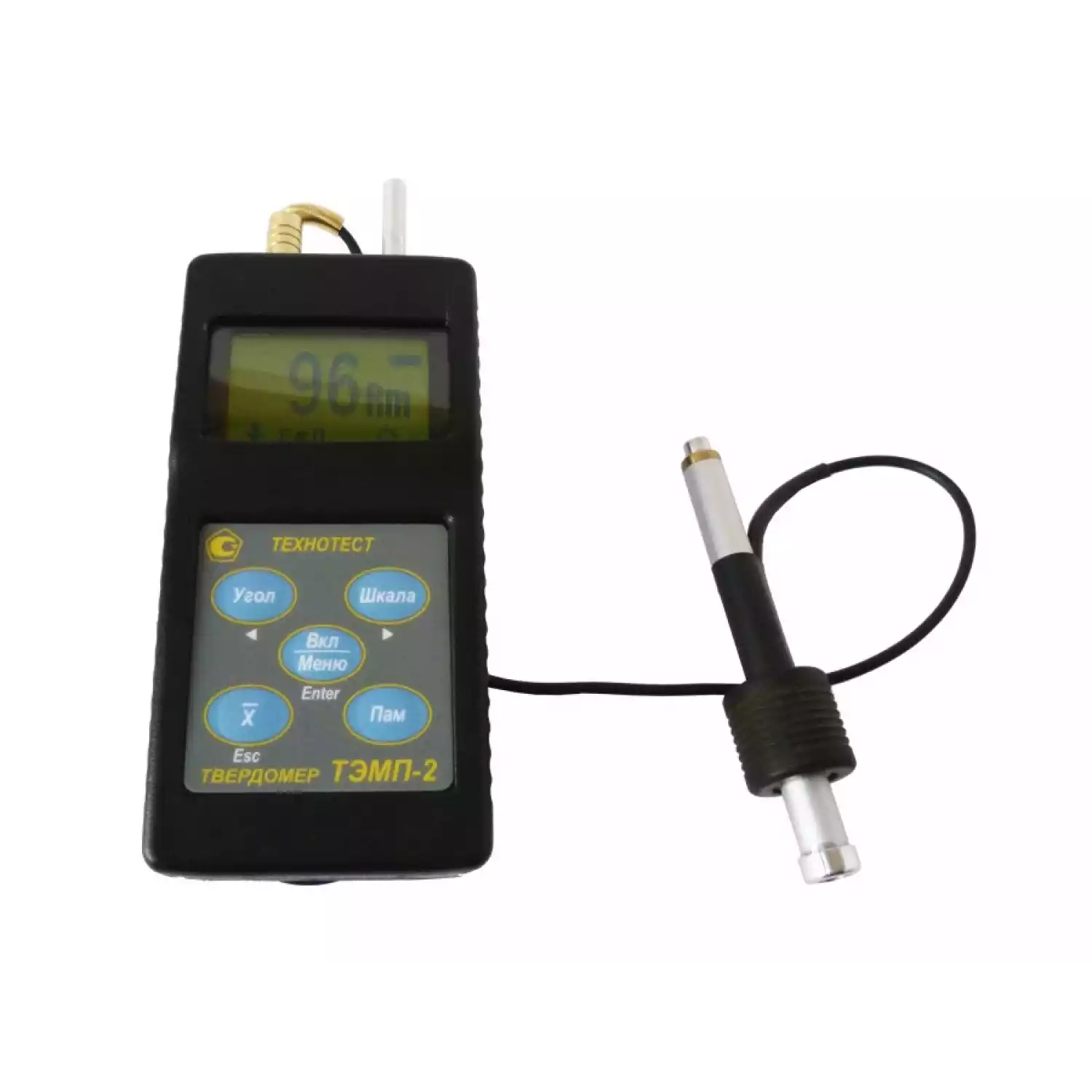

- Электронный блок ТЭМП-2 в пластмассовом корпусе, датчик, толкатель, элементы питания, кабель связи с ПК, программное обеспечение для ПК, сумка для переноски, паспорт (включая методику поверки и первичную поверку).
- Твердомеры серии ТЭМП-2 изготавливаются в пластмассовых и металлических корпусах, а также могут комплектоваться различными датчиками для измерения твердости зубьев шестерен, внутритрубными датчиками, датчиками для измерения в отверстиях и др.
- Для настройки и калибровки твердомеров рекомендуем приобрести эталонные меры твердости Бринелля, Роквелла, Виккерса и Шора D.
*Технические характеристики и комплект поставки твердомера могут быть изменены производителем без предварительного уведомления.
