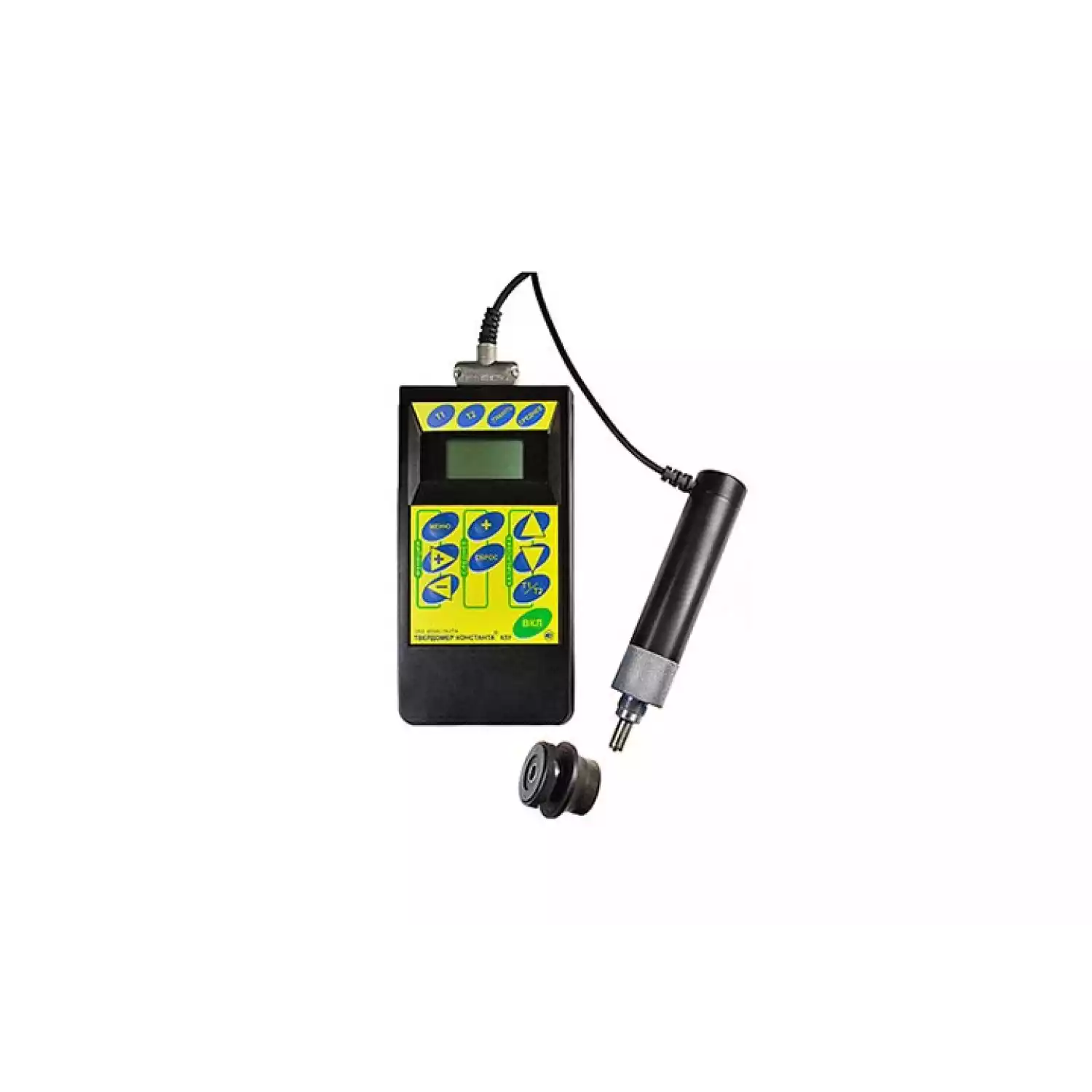

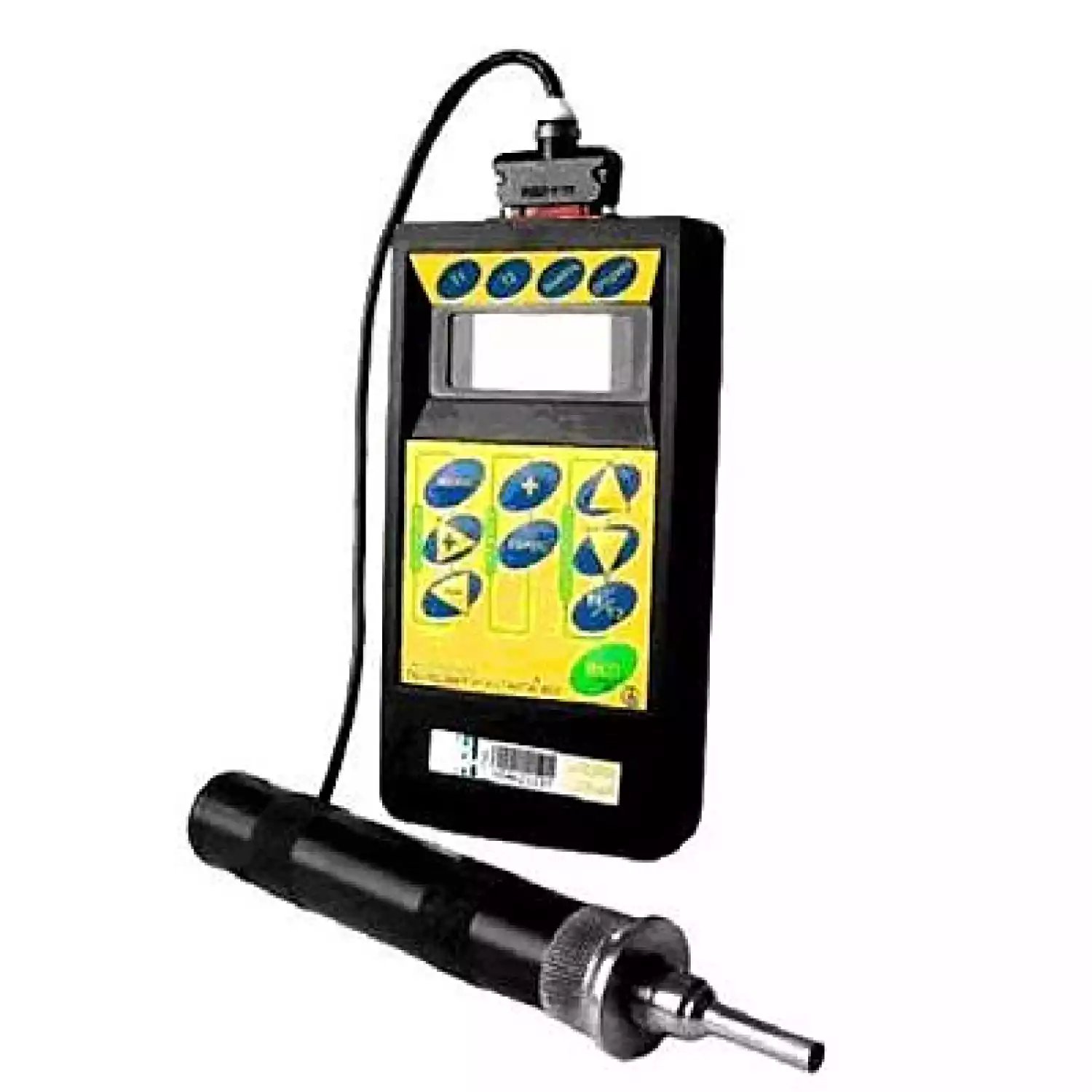

Ультразвуковой твердомер Константа К5У

Внимание! Прибор Константа К5У больше не выпускается! Замена твердомер Константа ТУ.

Тип оборудования: твердомер металлов, измеритель твердости, ультразвуковой твердомер

Производитель: Россия

Серия: Константа

Модель: Константа К5У

Описание: прибор для измерения твердости металлов

Сертификаты на твердомер Константа К5У:

- Сертификат об утверждении типа средств измерений, допущен к применению в Российской Федерации. Твердомер Константа К5У внесен в Государственный реестр средств измерений РФ.

Гарантийный срок эксплуатации твердомера Константа К5У: 3 года.

Твердомер металлов ультразвуковой импедансный

Назначение динамического твердомера Константа К5У

Твердомер Константа К5Д с набором сменных преобразователей предназначен для измерения твердости конструкционных, углеродистых и низколегированных сталей. Твердомером Константа К5У применяется также для измерения твердости чугунов, нержавеющих сталей, высоколегированных сталей и цветных металлов при калибровке прибора на мерах твердости из этих материалов.

По принципу действия твердомер реализует метод ультразвукового контактного импеданса (UCI - Ultrasonic Contact Impedance). Суть ультразвукового метода измерения твердости заключается в следующем: при калиброванной нагрузке алмазная пирамидка, закрепленная на металлическом стержне, колеблющемся на резонансной частоте, внедряется в материал изделия. Частота колебаний стержня пропорциональна площади отпечатка на объекте контроля, то есть твердости материала.

Твердомер характеризуется широким диапазоном, малой погрешностью и простотой обслуживания при измерении твердости.

Портативный твердомер Константа к5у работает со сменными преобразователями следующих типов: УЗДТ-50Н, УЗДТ-10Н, УЗДТ-100Н.

Отличительные особенности твердомера Константа К5У

Оперативность измерения.
Наличие большого числа сменных преобразователей и насадок позволяет оптимизировать измерения твердости большой гаммы изделий.
Малое влияние толщины и массы изделия на погрешность измерения.
Возможность оперативного обнаружения нежелательного изменения твердости поверхностного слоя изделий в результате шлифовочных прижогов, обезуглероживания поверхностного слоя в результате высокотемпературной термической обработки, появление мартенситных пятен при термообработке на среднюю твердость, наклепа от механической обработки.
Автоматическое выключение питания.
Возможность запоминания калибровок и результатов измерений в энергозависимой памяти прибора с последующей передачей в IBM по каналу RS232 для статической обработки и хранения с использованием программы "Constanta-Data".

Технические характеристики ультразвукового твердомера Константа К5У

Диапазон измерения твердости:
	по Бринеллю, НВ	5...800
	по Роквеллу, НRСэ	12...80
	по Виккерсу, HV	50...1500
	временного сопротивления σв (предел прочности), МПа	370...1740
Основная погрешность измерения:*
	по Бринеллю, НВ, не более	10
	по Роквеллу, НRСэ, не более	1,5
	по Виккерсу, HV, не более	12
	временного сопротивления (справочное) σв, %, не более	5
Число замеров для вычисления среднего		до 99
Число запоминаемых индивидуальных калибровок на каждую шкалу твердости		5
Число ячеек памяти результатов измерения		200
Питание (аккумулятор или батарея "6F22")		9 B
Время непрерывной работы от батареи типа Alkaline, час, не менее		150
Габаритные размеры, мм		153х80х30
Масса твердомера, г		400

* - Данные характеристики обеспечиваются на мерах твердости 1-го разряда с количеством усреднений не менее 10.

Комплект поставки твердомера:

Блок обработки информации с преобразователем, зарядное устройство, аккумуляторы - 2 шт., руководство по эксплуатации, методика поверки, кабель связи с ПК по интерфейсу USB, компакт-диск с драйверами и программой "Constanta-Data", тара.

При необходимости ультразвуковой твердомер Константа К5У может быть укомплектован дополнительными преобразователями, мерами твердости, а также может быть произведена градуировка прибора под нестандартные материалы и изделия.

Преобразователи (датчики) к твердомеру металлов Константа К5У и Константа ТУ

Преобразователь УЗДТ-50Н. Универсальный стандартный преобразователь для решения большинства промышленных задач измерения твердости изделий (нагрузка измерения 50Н).
Преобразователь УЗДТ-10Н. Преобразователь для контроля изделий с повышенными требованиями к величине отпечатка, деталей с поверхностным упрочнением и гальваническими покрытиями (нагрузка измерения 10Н).
Преобразователь УЗДТ-100Н. Для контроля изделий с плохо подготовленной грубой поверхностью. Меньшее влияние шероховатости и других параметров поверхности объекта измерения (нагрузка измерения 100Н).
