Комплекс цифровой радиографии Сура ЭКО

Комплекс цифровой радиографии Сура ЭКО

Универсальный мобильный комплекс цифровой радиографии (КЦР) Сура ЭКО предназначен для рентгеновского контроля изделий в лабораторных и цеховых условиях. КЦР может быть установлен внутри стационарной рентгенозащитной камеры, при этом процесс получения рентгеновского изображения и позиционирование манипулятора относительно объекта контроля осуществляются оператором дистанционно из пультовой.

КЦР Сура ЭКО — это ЭКОлогия и ЭКОномия ресурсов предприятия за счет отказа от использования рентгеновской пленки и химии для ее обработки, а также за счет кардинального сокращения времени, необходимого для осуществления контроля и, как следствие, существенного сокращения производственного цикла в целом.

Оснащение комплекса

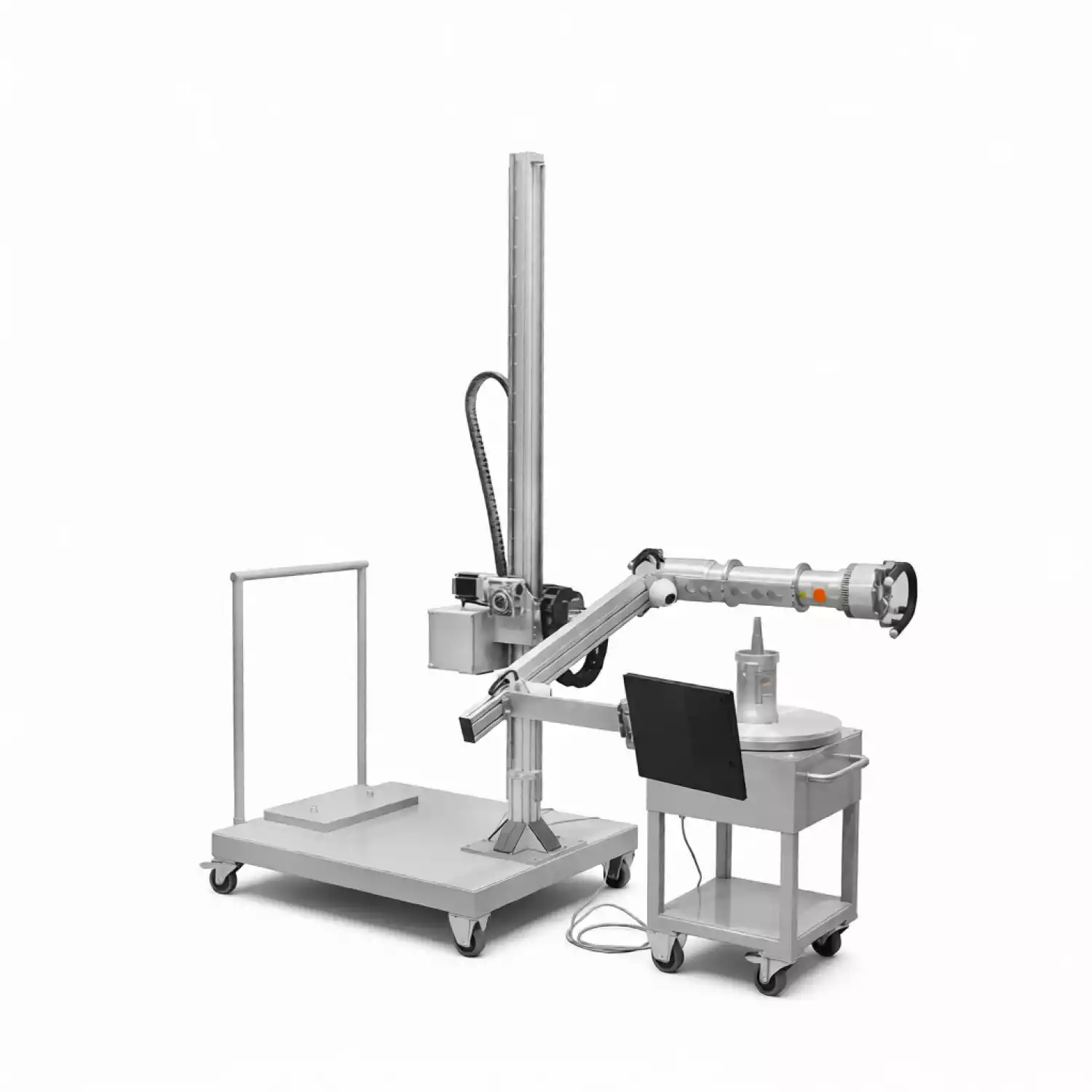

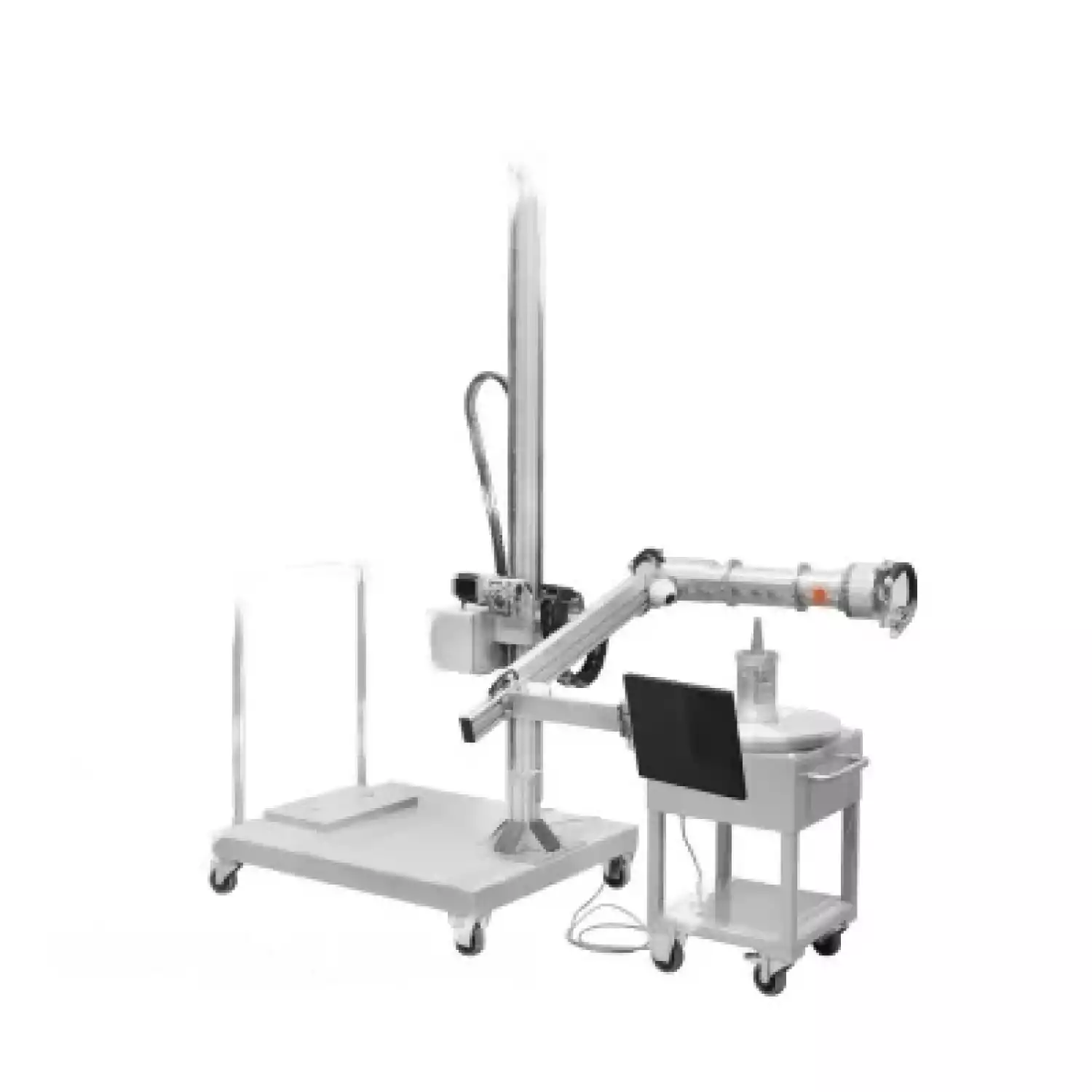

Сура ЭКО представляет собой комплекс на основе штатива-манипулятора, плоскопанельного детектора, источника рентгеновского излучения и управляющего компьютера. В состав комплекса входят:

  • штатив-манипулятор АРИОН ШМ ЭКО-1;
  • рентгеновский аппарат моноблочного типа;
  • цифровой плоскопанельный детектор ЭКОСКАН 35;
  • поворотный стол АРИОН СП ЭКО-1;
  • управляющий компьютер;
  • специализированное программное обеспечение СУРА для автоматизации рабочих циклов и Стражник для получения, обработки и хранения цифровых рентгеновских изображений;
  • беспроводной пульт дистанционного управления.

КЦР Сура ЭКО оснащается различными моделями рентгеновских аппаратов серий РПД, ERESCO, YXLON, а также других рентгеновских аппаратов, имеющих компьютерный интерфейс управления.

Входящий в состав комплекса плоскопанельный детектор ЭКОСКАН 35 имеет размер рабочей области 350 × 430 мм, размер пикселя 100 мкм и динамический диапазон 16 бит, что позволяет решать широкий круг задач контроля как крупногабаритных объектов, так и мелких деталей с особо высокими требованиями к чувствительности контроля.

Рекомендуемые модели рентгеновских аппаратов

Модель КЦР Модель р/а Напряжение, кВ Мощность, Вт Фокусное пятно, мм Назначение
Сура ЭКО-35/РПД200 РПД-200 200 1000 2 Отличный результат контроля при ограничениях бюджета
Сура ЭКО-35/РПД250 РПД-250 250 1000 2 Контроль объектов с большой радиационной толщиной
Сура ЭКО-35/SMART225DS SMART EVO 225DS 225 900 1 Безупречный результат для особо ответственных объектов контроля

Принцип работы комплекса

Манипулятор позволяет расположить рентгеновский аппарат и детектор в любой плоскости относительно объекта контроля на необходимой высоте в диапазоне вертикального хода стрелы (ось Y) и наклона манипулятора (ось U). Дополнительно манипулятор имеет возможность ручного изменения фокусного расстояния за счет перемещения штанги крепления детектора на основании П-образного манипулятора. Защитные кабельные цепи манипулятора исключают обрывы, перегибы и излишнее натяжение кабельных трасс во всем диапазоне перемещений. Перемещение по осям манипулятора осуществляется с помощью шаговых мотор-редукторов.

Контроль малых и средних объектов весом до 150 кг осуществляется при помощи подкатного поворотного стола, вращение которого также моторизовано (ось V). Использование волнового редуктора в сочетании с шаговым двигателем позволяет обеспечить претензионную точность позиционирования стола. При обследовании крупногабаритных конструкций поворотный стол не используется.

Две видеокамеры, расположенные в углах П-образного манипулятора, предоставляют возможность контролировать движение манипулятора и объекта контроля в случае дистанционного управления из пультовой. Изображение с видеокамер выводится на экран управляющего компьютера.

Режимы управления

Управление манипулятором может осуществляться как в ручном, так и в автоматическом режимах. В ручном режиме манипулятор управляется с беспроводного пульта. Движение по всем осям перемещения в ручном режиме имеет 2 скорости, используемые для более быстрого или для более точного позиционирования манипулятора. Пульт также оснащен кнопкой экстренного отключения «Аварийный СТОП», при нажатии которой немедленно отключаются все цепи питания электродвигателей манипулятора.

В автоматическом режиме управление осями манипулятора, режимами работы рентгеновского аппарата и процессом получения рентгеновских изображений с цифрового детектора осуществляется с компьютера по заранее сохраненному алгоритму. Это удобно в случае контроля партий однотипных деталей. Программа создания автоматических циклов контроля имеет простой и интуитивно понятный интерфейс. Количество сохраняемых программ контроля и шагов в каждой программе не ограничено.


Технические характеристики манипулятора

Наименование параметра Значение
Питание ~(220±20) В / 50 Гц
Габаритные размеры (Д × Ш × В), мм 2030 × 1370 × 2620
Клиренс платформы, мм 140
Число моторизованных степеней свободы штатива для перемещения рентгеновского излучателя и детектора 2
Ход перемещения стрелы в вертикальной плоскости (ось Y), мм 1800
Угол вращения П-образного манипулятора относительно горизонтальной плоскости (ось U), град. −30...+120
Фокусное расстояние, мм 800...1150
Высота расположения центра подъемного механизма, мин., мм 560
Высота расположения центра подъемного механизма, макс., мм 2360
Максимальная скорость движения вертикальной оси, мм/с 35
Габаритные размеры поворотного стола (Д × Ш × В), мм 560 × 500 × 750
Диаметр поворотной платформы стола, мм 500
Диапазон вращения поворотной платформы стола (ось V), град. без ограничений
Люфт поворотной платформы стола, угл. сек. 9
Грузоподъемность поворотного стола, кг 150
Грузоподъемность платформы манипулятора, кг 400
Масса манипулятора, кг 260
Масса поворотного стола, кг 100



Технические характеристики цифрового плоскопанельного детектора

Наименование параметра Значение
Модель детектора ЭКОСКАН 35
Технология фотодиодной матрицы IGZO TFT
Тип сцинтиллятора Gadox
Шаг пикселя, мкм 100
Количество пикселей 3534 × 4302
Разрядность АЦП, бит 16
Размер эффективной зоны, мм 350 × 430
Размер корпуса, мм, не более 400 × 470 × 17
Максимально допустимая энергия излучения, кэВ 450
Степень защиты IP67
Масса, кг 5,4
Температура эксплуатации, °С −20...+50
