РАП 100-10 — сильноточный переносной моноблочный рентгеновский аппарат постоянного потенциала. Используется в качестве источника ионизирующего излучения для рентгеновского контроля изделий из различных материалов, сварных соединений и литья в лабораторных условиях. Максимальное анодное напряжение 100 кВ.
Аппараты линейки РАП имеют малый размер фокусного пятна при высокой удельной мощности излучения. Есть возможность регулировать напряжение, ток и время экспозиции. В качестве изолирующей среды используется масло. Аппараты РАП отличаются высокой надёжностью, а ресурс работы рентгеновских трубок доведён до нескольких тысяч часов.

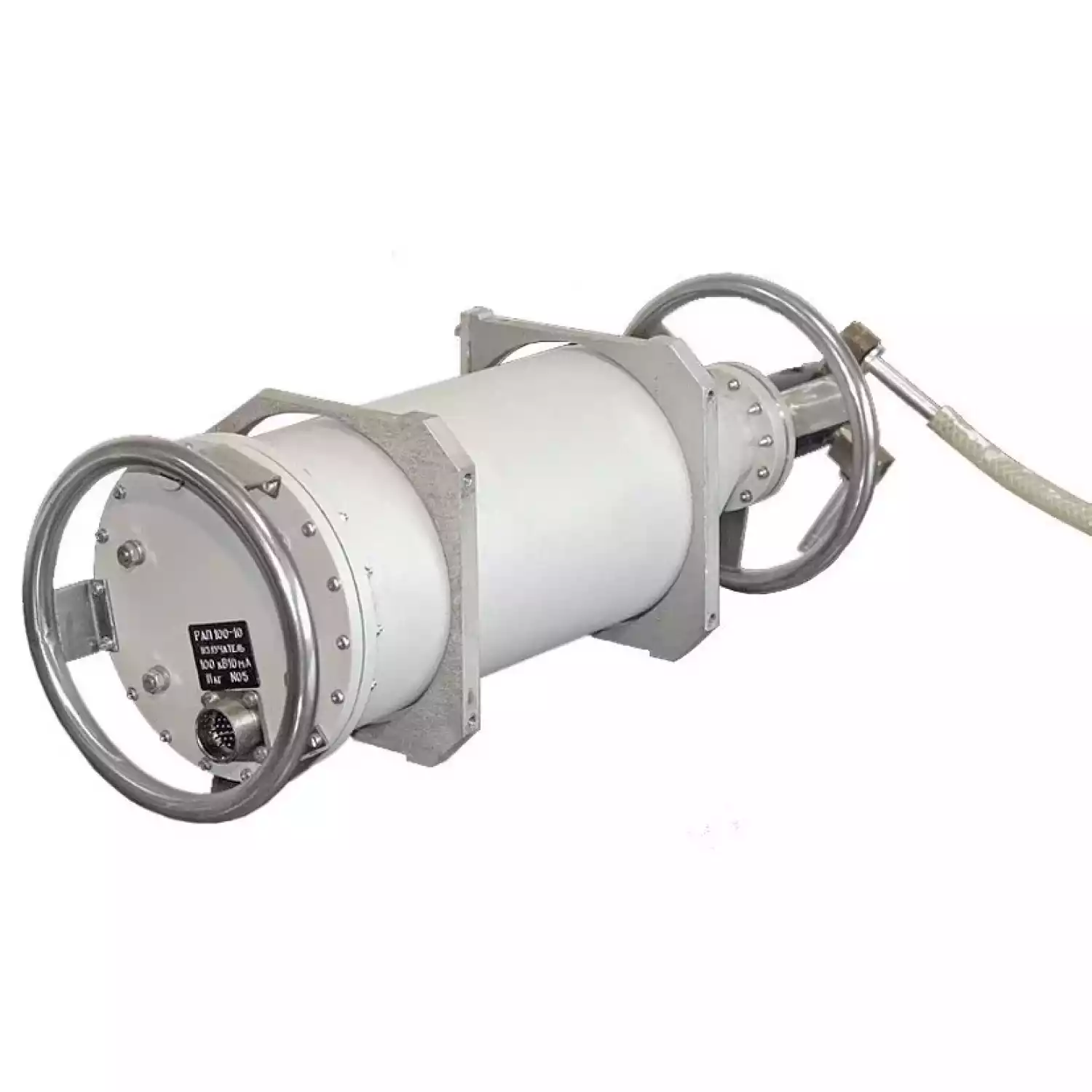

Рентгеновский аппарат РАП 100-10 состоит из блока излучателя, блока питания и миниатюрного пульта управления. Дистанция между аппаратом и пультом может достигать 100 м, что обеспечивает безопасность для оператора во время эксплуатации прибора. Рентгеновский аппарат имеет два варианта оснащения: версия РАП 100-10 комплектуется трубкой с направленным боковым выходом 1БПВ23-100, версия РАП 100П-10 — трубкой панорамного излучения 1БПВ17-100.
Прибор может использоваться при исследовании сварных швов тонкостенных сосудов, отливок из лёгких сплавов на основе магния и алюминия, бериллия, неметаллических заготовок и изделий (резина, фторопласт, углерод, дерево, пластик), электронных компонентов с креплением излучателя за кольцевые ручки.

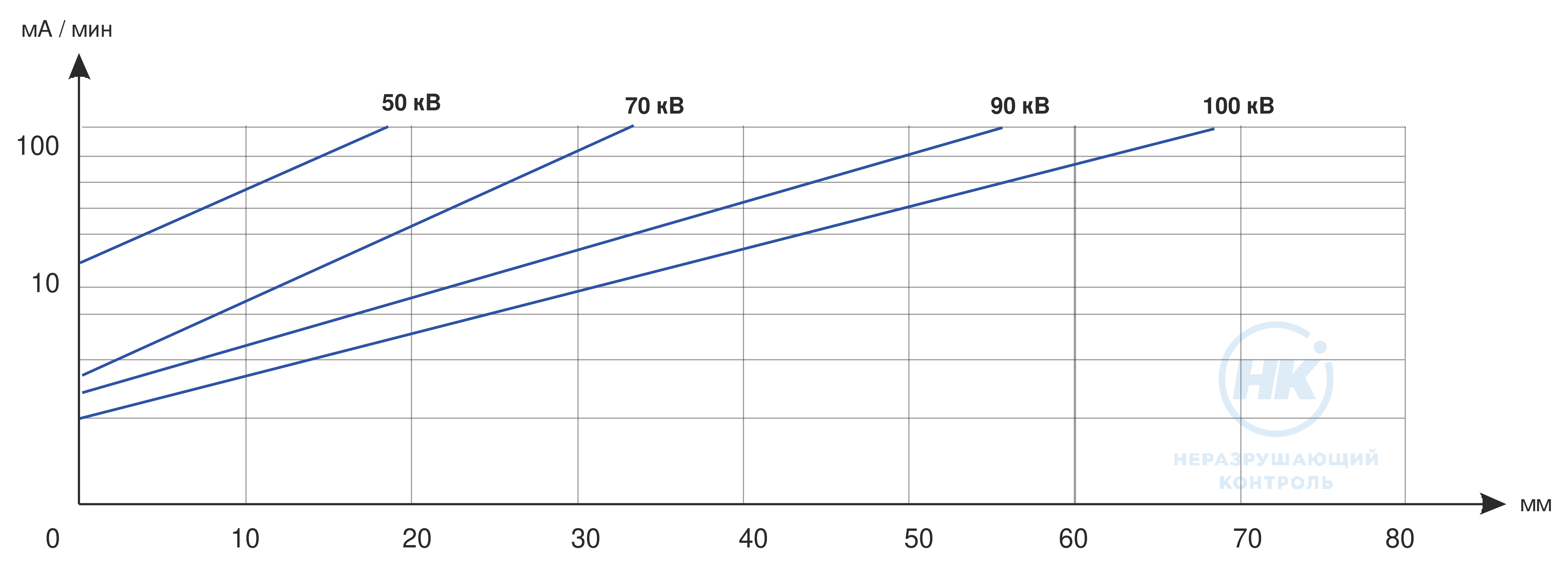

Условия: плёнка Agfa D4, свинцовые усиливающие экраны 0,05 – 0,09 мм, фокусное расстояние 70 см, оптическая плотность D=2,0. Автоматическая обработка: G135, +26,5 °С, цикл 6,5 мин.
На электроды трубки РАП 100-10 с главного трансформатора подаются силовые высоковольтные импульсы длительностью 100-400 мкс. Форма импульсов приближена к прямоугольной с длительностью фронтов 20-25% отдлительности импульса. Скважность импульсов около 6-8. Между силовыми импульсами на трубку подаётся обратное напряжение около 25% от рабочей амплитуды, поэтому трубка длительное время «отдыхает» — рассасываются вылетающие с анода вторичные электроны и ионы газа, которые могут выделяться изэлементов конструкции трубки.
Благодаря такой схеме питания уменьшаются размеры и масса излучателя, увеличивается рентгеновская отдача по сравнению с полуволновой схемой и повышается устойчивость работы трубки за счёт существенного снижения на ней обратного напряжения. Прогнозируемый ресурс службы трубок в составе аппарата РАП 100-10 увеличивается до 4 000 часов.
При простое рентген аппарата сроком более недели трубке требуется тренировка, которая у аппаратов западных производителей занимает около 30 минут. Для аппаратов серии РАП тренировка ограничивается не более чем 10-минутным интервалом без снижения надёжности.
| Максимальное анодное напряжение | 100 кВ |
|---|---|
| Диапазон регулировки анодного напряжения | 30 – 100 кВ |
| Диапазон регулировки анодного тока | 0,5 – 10 мА |
| Размер фокусного пятна: | |
| –для трубки1БПВ23-100 | 1,4×1,4 мм |
| –для трубки 1БПВ17-100 | трапеция: высота 1,26 мм (средняя линия 40 мм) |
| Угол раствора рабочего пучка: | |
| –направленный выход | 40° |
| –панорамный выход | 40°×360° |
| Номинальная толщина просвечивания (Al) | 56 мм при условиях: F=700 мм, D=2, плёнка типа D4 без усиливающих экранов, время экспозиции 300 с, автом. обработка, G135, +26,5 °С, цикл 6,5 мин |
| Мощность экспозиционной дозы: | при анодном напряжении 90 кВ и токе анода 4,0 мА на расстоянии 0,5 м от выходного окна |
| –направленный выход | не менее 0,4 Гр/мин |
| –панорамный выход | не менее 0,6 Гр/мин |
| Электропитание | однофазная сеть переменного тока, 50/60 Гц,220 В |
| Полная потребляемая мощность | не более 1,5 кВА |
| Габаритыизлучателя | 540×180 мм |
| Массаизлучателя | 10,3 кг |
| Габаритыблока питания | 260×270×210 мм |
| Массаблока питания | 7,6 кг |
| Габаритыпульта управления | 175×80×30 мм |
| Массапульта управления | 0,3 кг |
