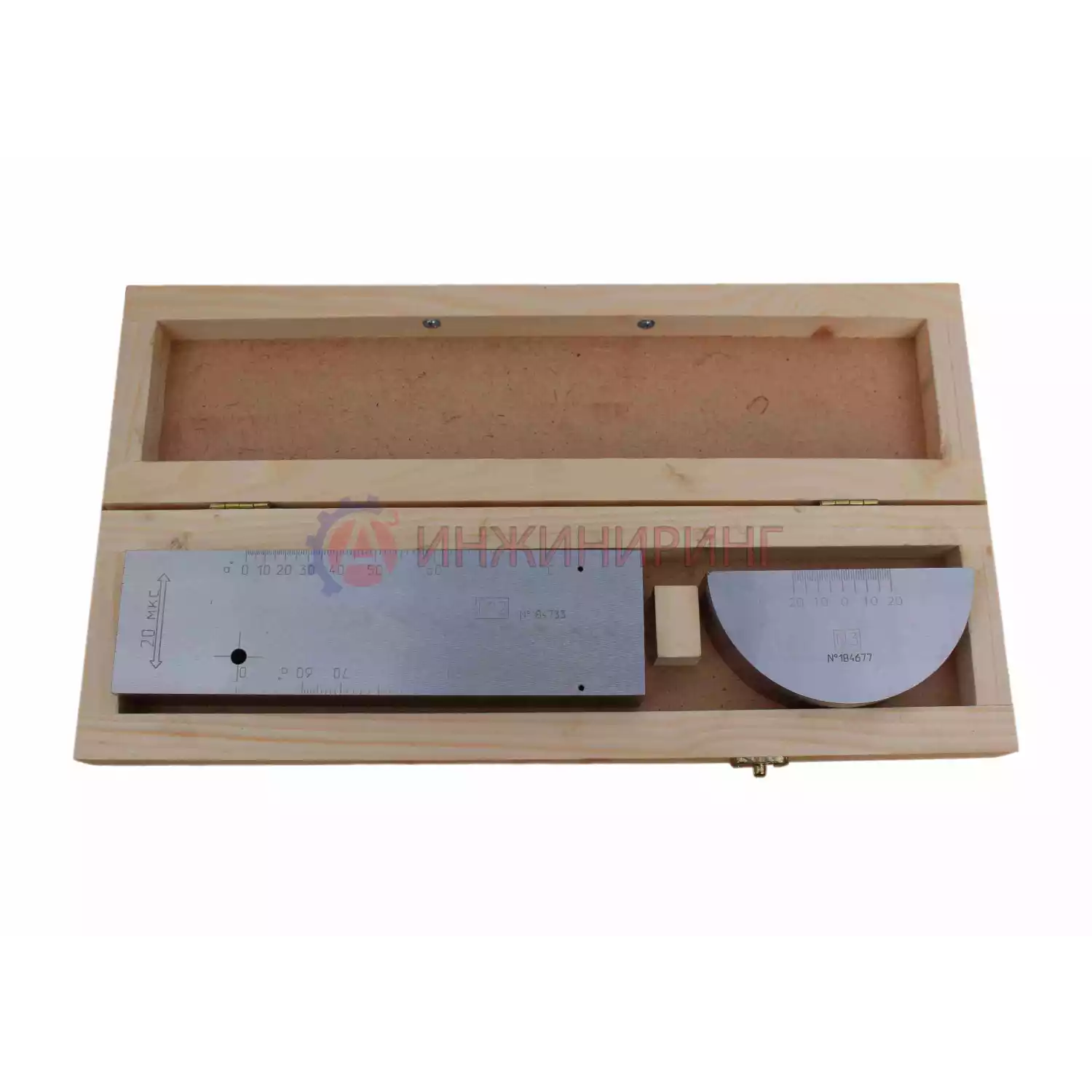

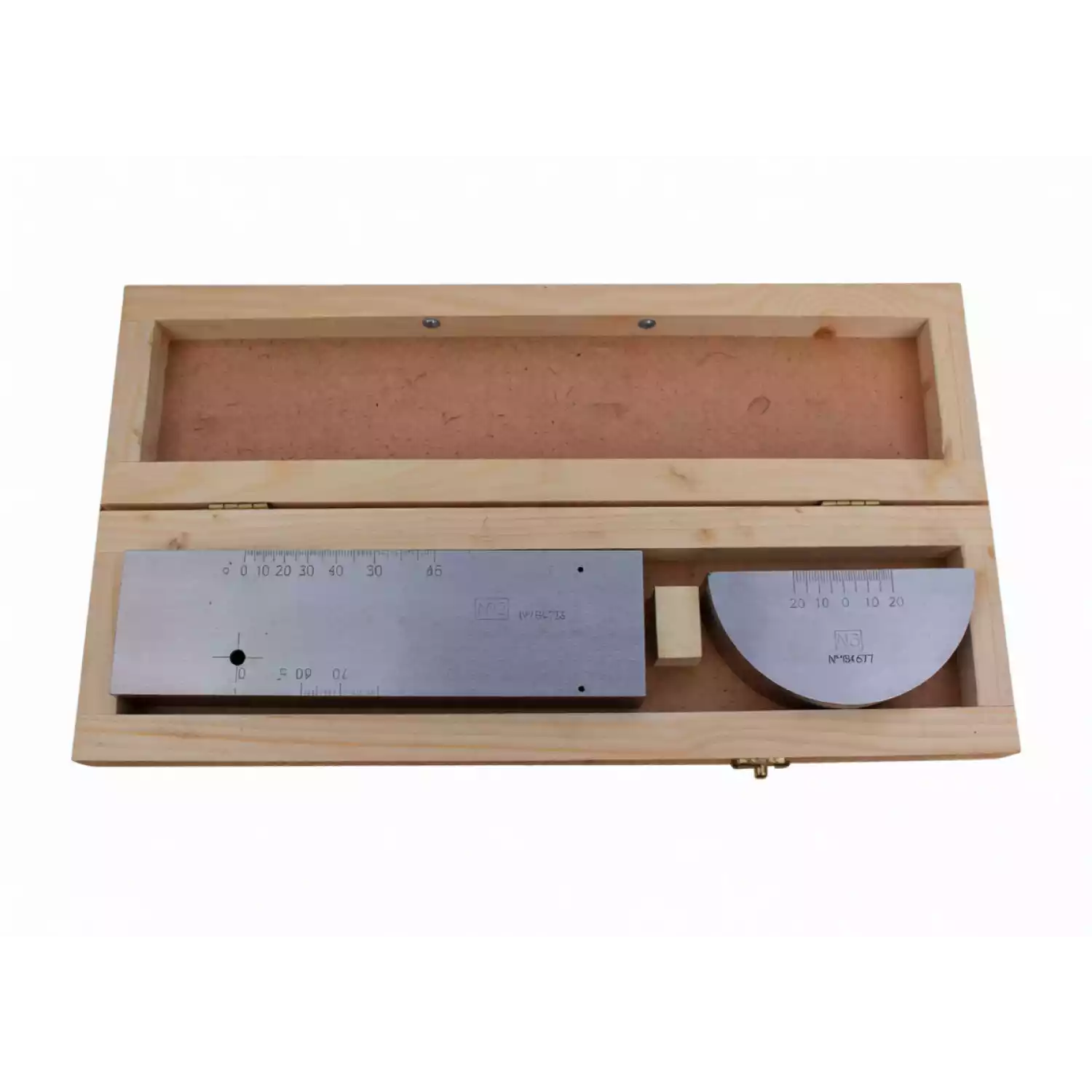

Комплект образцов (мер) КОУ-2

Артикул: 4752
В избранное Из избранного
Комплект контрольных образцов и вспомогательных устройств КОУ-2 предназначен для определения параметров ультразвукового контроля сварных соединений согласно ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» выполняемою различными дефектоскопами, а также для поверки и калибровки ультразвуковых дефектоскопов.
Подробнее
Модификации:
В наличии
11 000 руб.
Купить в 1 клик Запросить счет
Нашли дешевле? Снизим цену!
Получить скидку
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Доставка курьерскими службами и транспортными компаниями:
Деловые линии - от 2 - 20 дней
ПЭК - от 2 до 30 дней
СДЭК - от 2 до 20 дней
Также мы работаем с: СПСР-экспресс, DHL, Курьер Сервис, Грузовозофф и др. курьерскими службами.
Самовывоз из офиса А3 Инжиниринг (ООО «А3-И») (понедельник - пятница с 9:30 до 18:00).
Отгрузка со склада
Все цены указаны с НДС
Сохранить в PDF
Поделиться
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Комплект образцов (мер) КОУ-2

Комплект контрольных образцов и вспомогательных устройств КОУ-2 предназначен для определения параметров ультразвукового контроля сварных соединений согласно ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» выполняемою различными дефектоскопами, а также для поверки и калибровки ультразвуковых дефектоскопов.

Отличительные особенности

  1. Комплект КОУ-2 позволяет:
  • определять условную чувствительность, производить настройку дефектоскопа на заданную условную чувствительность с погрешностью ±1 дБ по контрольному образцу №2 и ±5 мм по контрольному образцу №1;
  • определять расчетное значение предельной чувствительности и производись настройку дефектоскопа на заданное расчетное значение предельной чувствительности с погрешностью ±1 мм2;
  • производить подбор и сравнивать наклонные преобразователи по частоте ультразвуковых колебаний с погрешностью ±15% в диапазоне частот от 1 до 5 МГц;
  • оценивать угол ввода наклонною преобразователя с погрешностью ±2,5°;
  • определять положение   центра   излучения   наклонного преобразователя (точку выхода ультразвукового луча) с погрешностью ±0,5 мм;
  • измерять угол ввода ультразвуковою луча в контролируемый металл с погрешностью ±1° и
    оценивать диаграмму направленности наклонного преобразователя;
  • оценивать величину мертвой зоны;
  • проверять точность   работы   глубиномера   дефектоскопа   с   погрешностью ±10% по контрольному образцу №1 и ±8% но контрольному образцу №2;
  • оценивать лучевую разрешающую способность дефектоскопа при работе с прямыми и наклонными преобразователями;
  • оценивать эквивалентную площадь выявленного дефекта;
  • рассчитывать координаты   выявленных      дефектов   в   металле   с   различной   скоростью распространения ультразвука при контроле преобразователей с углом ввода поперечной волны в пределах от 35° до 75° по известному времени распространения ультразвука от излучателя до дефекта с погрешностью ±3 мм;
  • оценивать расчетную величину изменения угла ввода ультразвукового луча вследствие затухания ультразвука с погрешностью ±1%;
  • выбирать тип   преобразователя   и   пределы   его   перемещения   при   контроле   сварных соединений различных типоразмеров.

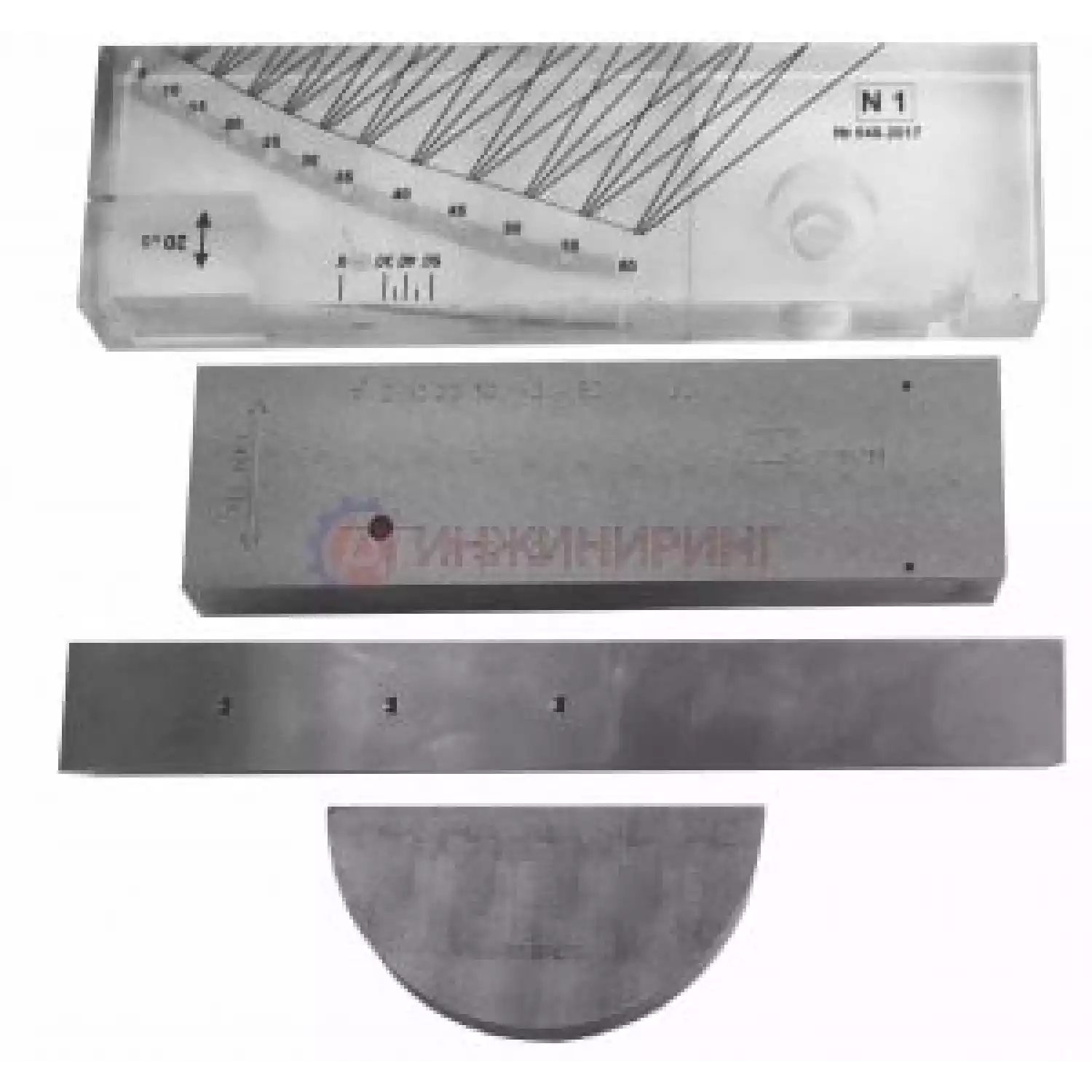

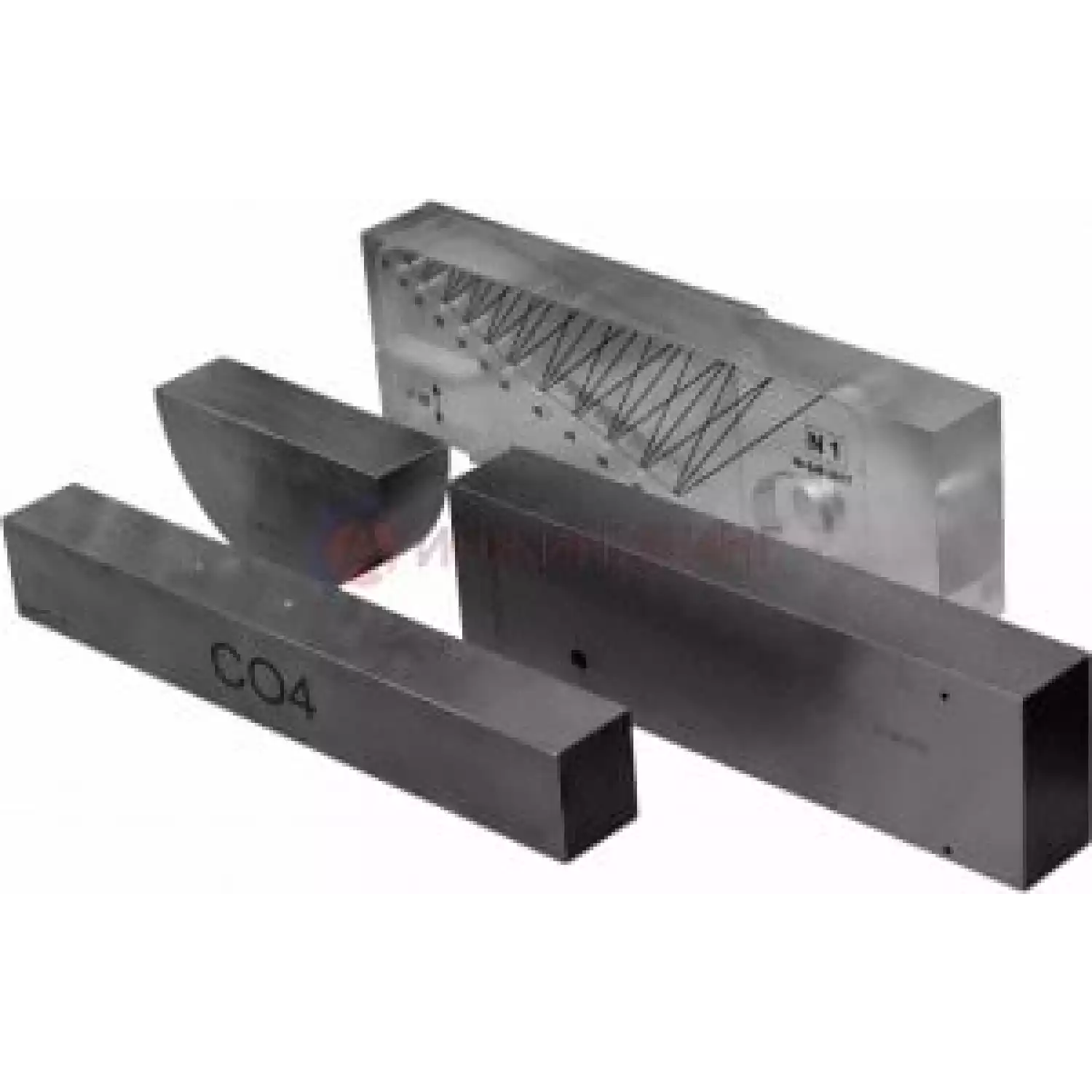

  1. Контрольный образец №1 изготавливается из стекла органического ГОСТ 17622. Контрольные образцы №2, №3, №4 изготавливаются из стали 20 ГОСТ 1050 или стали 3 ГОСТ 14637.
  2. Скорость распространения продольной волны в материале образцов №2, №3 и №4 при температуре 20±5 °С составляет 5900±118 м/с;
  3. Геометрические размеры соответствуют требованиям ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» и ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

Гарантийный срок эксплуатации 3 года.

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка или поверка), упаковка
