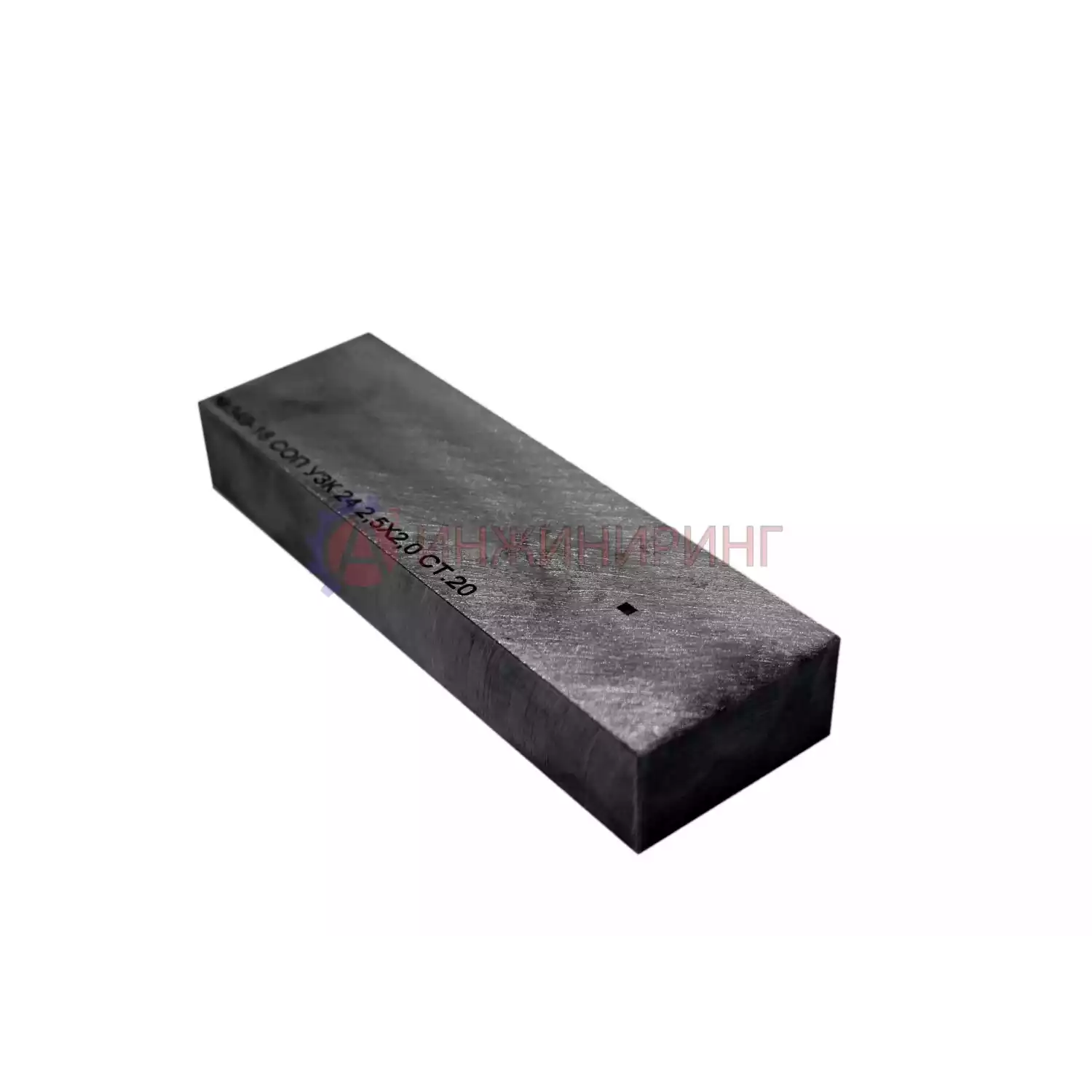

Настроечные образцы (меры) плоские с отражателем типа зарубка

В наличии
Артикул: 19042
А3 Инжиниринг
Плоские (для контроля плоских изделий или труб большого диаметра*) стандартные образцы предприятия (меры) с плоскими угловыми отражателями типа «зарубка» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями.
В наличии
2 800
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Настроечные образцы (меры) плоские с отражателем типа зарубка

Назначение

Плоские (для контроля плоских изделий или труб большого диаметра*) стандартные образцы предприятия (меры) с плоскими угловыми отражателями типа «зарубка» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями.

Основные технические характеристики

  1. Плоский образец (мера) может иметь одну или две «зарубки»;
  2. Геометрические размеры стандартных образцов (мер) и отражателей типа «зарубка» определяются НТД на проведение контроля;
  3. Предпочтительным считается изготовление стандартных образцов (мер) из материала Заказчика т.к. настроечный образец (мера) по своим акустическим свойствам будет соответствовать объекту контроля;
  4. Могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов в соответствии с документами ВСН 012-88, СНиП 3.03.01-87, РД 34.17.302-97, ПБ 03-585-03, СТО 00220256-005-2005 и т.д.
  5. Изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

У других производителей данный товар может называться СОП плоский с зарубкой или настроечный образец (НО) с зарубкой.

Гарантийный срок эксплуатации 3 года.

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка)

*использование плоских настроечных образцов (мер) вместо трубных определяется НТД на проведение контроля.

Цена на товар может измениться если:

 1. Если толщина превышает 28 мм - тогда цена составит 3300 руб. с НДС.

 2. Если на образце потребуется нанести больше чем 2 зарубки - тогда каждая последующая зарубка добавить к стоимости образца 400 руб. с НДС.

 3. Если материал образца 12Х18Н10Т или 08Х18Н10Т или аналогичный по свойствам - тогда цена и сроки поставки обсуждаются в индивидуальном порядке.
