Дефектоскопы для бетона применяют при проверке железобетонных конструкций, когда требуется оценить их состояние без вскрытия, демонтажа и повреждения поверхности. Такой подход используют для плит, колонн, балок, стен, фундаментов и других элементов. При этом универсального решения нет: одни устройства подходят для обнаружения скрытых дефектов, другие определяют расположение металлического каркаса, третьи оценивают прочностные характеристики материала.
Поэтому дефектоскопы для бетона выбирают прежде всего по задаче. Для поиска нарушений внутренней структуры используют акустические методы, для определения положения стержней применяют электромагнитный способ, а качество материала проверяют отдельными средствами неразрушающего контроля. В каталоге A3-Инжиниринг такие решения представлены в разделе контроля строительных конструкций.
Какие задачи решают дефектоскопы для бетона
Такое оборудование применяют для выявления трещин, внутренних полостей, расслоений, непроливов и участков с выраженной неоднородностью. Отдельные устройства позволяют находить стальные стержни, измерять толщину защитного слоя и выбирать безопасные точки перед сверлением, устройством проемов или отбором кернов.
Сам бетон имеет неоднородную структуру. На результаты измерений влияют крупный заполнитель, влажность, возраст конструкции, качество поверхности и плотность армирования. По этой причине дефектоскопы для бетона часто используют вместе с другими средствами контроля.
Ультразвуковое обследование конструкций
Для проверки внутренней структуры часто выбирают ультразвуковой метод. Он основан на анализе прохождения акустического импульса через материал. Трещины, пустоты и ослабленные участки изменяют сигнал, что позволяет обнаружить зоны с отклонениями.

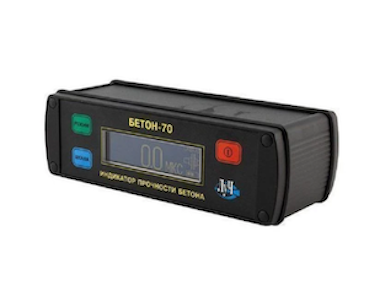

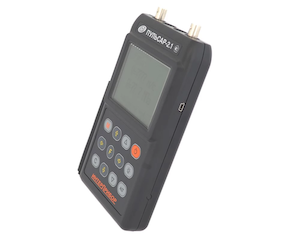

Для такой работы подходят приборы для определения прочности бетона, в том числе Бетон-70 и ПУЛЬСАР-2.1. Они подходят для плит, стен, колонн и свай, особенно когда требуется сравнить характеристики нескольких зон. Ультразвуковые дефектоскопы для бетона хорошо показывают участки, которым нужна дополнительная проверка.
Томографы для поиска скрытых нарушений
Если числового результата недостаточно, используют томографию. Она позволяет не только обнаружить изменение структуры, но и определить расположение проблемной зоны внутри массива. Метод удобен для толстых элементов и ситуаций, когда доступ возможен только с одной стороны.

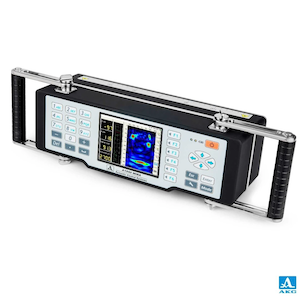

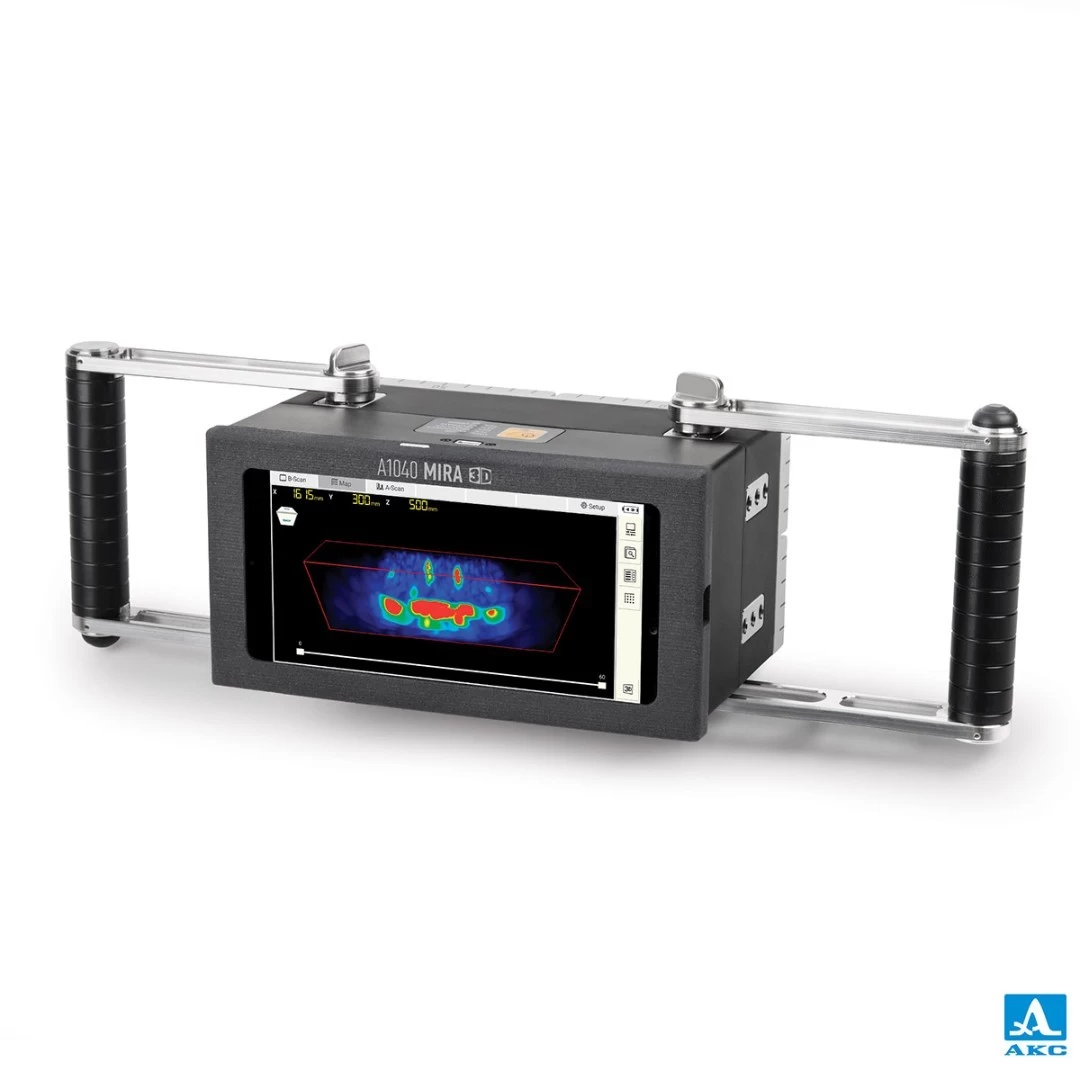

Для такой работы в каталоге A3-Инжиниринг представлен ультразвуковой томограф А1040 MIRA. Он помогает выявлять расслоения, непроливы, крупные трещины и скрытые полости. Дефектоскопы для бетона такого типа особенно полезны, если требуется определить глубину и положение дефекта.
Поиск арматуры и контроль защитного слоя
Для металлического каркаса применяют другой принцип контроля. Электромагнитные устройства позволяют определить положение стержней, измерить расстояние от поверхности до металла и в некоторых случаях уточнить ориентировочный диаметр. Это важно перед сверлением, монтажом анкеров, штроблением и отбором образцов.

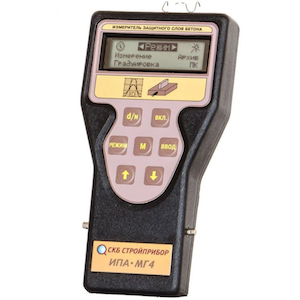

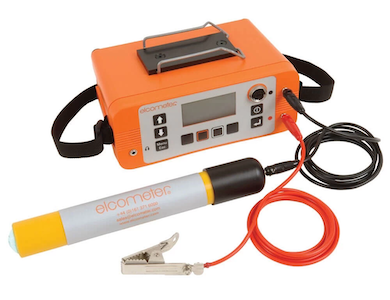

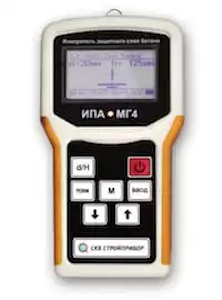

В каталоге A3-Инжиниринг представлены измерители толщины защитного слоя бетона, например ИПА-МГ4.01, ИПА-МГ4.02 и Elcometer 331. Они не предназначены для диагностики внутренних нарушений, зато точно решают задачу поиска армирования. Поэтому арматуроискатель и дефектоскопы для бетона дополняют друг друга.
Оценка прочности и однородности
Еще одна задача контроля связана с оценкой прочностных характеристик. Для этого используют склерометры, ударно-импульсные и ультразвуковые средства. Они позволяют сравнивать разные участки конструкции и выявлять зоны с пониженными показателями.

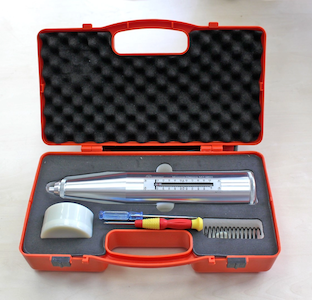

Для оперативной проверки подходит молоток Шмидта Триатест ЗАТ-МШ1. Такое оборудование удобно при большом количестве измерений на объекте. При этом средства определения прочности не заменяют дефектоскопы для бетона: они характеризуют состояние материала, но не показывают расположение скрытой трещины или полости.
Как подобрать оборудование под задачу
Перед выбором определяют, какой дефект требуется найти, насколько глубоко он может располагаться и есть ли доступ к одной или двум сторонам элемента. Также учитывают его толщину, плотность армирования, состояние поверхности и требуемый формат результата.
Ориентироваться можно по простой схеме:
- найти арматуру перед сверлением или кернением — измерители защитного слоя, например ИПА-МГ4.01, ИПА-МГ4.02 или Elcometer 331;
- проверить положение стержней и толщину слоя над ними — арматуроискатель;
- оценить прочностные характеристики и сравнить участки — Бетон-70, ПУЛЬСАР-2.1 или молоток Шмидта;
- обнаружить внутренние пустоты, расслоения и другие нарушения — ультразвуковые дефектоскопы для бетона;
- определить глубину проблемной зоны — томограф А1040 MIRA;
- проверить сложный железобетонный элемент — сначала определить расположение металлического каркаса, затем исследовать внутреннюю структуру.
Вывод
Дефектоскопы для бетона подбирают с учетом конкретной задачи. Для выявления трещин, пустот и расслоений подходят ультразвук и томография. Положение стальных стержней определяют измерителями защитного слоя, а характеристики материала оценивают склерометрами и ультразвуковыми средствами. При комплексной проверке несколько методов дополняют друг друга и позволяют получить более полную картину состояния конструкции. Подходящее оборудование для этих задач можно выбрать в каталоге A3-Инжиниринг.
