На современном производстве точность измерений влияет на процент брака, производительность и качество конечного изделия. Один неправильно снятый размер оборачивается срывом сроков и большими затратами, поэтому вопрос, какой штангенциркуль выбрать, стоит перед технологами и мастерами цеха регулярно. Этот инструмент универсален: он подходит для замеров наружных и внутренних диаметров, глубины отверстий, толщины стенок труб и высоты уступов, а в некоторых случаях используется для разметки. Прибор необходим там, где нужна высокая точность, стабильность результата и надёжная работа в разных условиях — от чистых лабораторий до пыльных и влажных цехов. Если вы решаете, какой именно вариант будет оптимальным, важно сразу учесть условия эксплуатации.
Типы штангенциркуля
Ключевое различие моделей — способ отображения показания. По этому критерию существует три типа.
Нониусные (ШЦ) — классические приборы, где отсчёт ведётся по основной шкале и нониусу. Диапазон измерений — от 125 мм до 2000 мм и выше, цена деления — 0,1; 0,05 или 0,02 мм. Преимущества: надёжность, устойчивость к пыли, влаге и маслу, отсутствие батарейки. Недостаток — меньшая скорость работы, необходимость опыта и внимательности при чтении делений. Если не знаете, какой тип вам нужен, ориентируйтесь на интенсивность замеров.
Циферблатные (ШЦК) — оснащены круговой шкалой с индикатором часового типа. Целые миллиметры считываются по основной шкале, доли — по циферблату. Диапазон — до 300 мм, цена деления — 0,01 мм. Удобны там, где требуется высокая скорость и наглядность. Минус — чувствительность к ударам и загрязнению. При выборе стоит уточнить, какой класс защиты предусмотрен для механизма.
Цифровые (ШЦЦ) — современные модели с дисплеем. Поддерживают перевод мм/дюймы, установку нуля в любой точке, у ряда версий — передачу данных на ПК. Диапазон — до 3000 мм, точность — 0,01 мм. Идеальны там, где важно исключить ошибки чтения и повысить скорость. Минусы — зависимость от батарейки, чувствительность электроники к внешним условиям. Перед покупкой полезно рассмотреть модель с защитой от пыли и влаги.
Независимо от типа, любой штангенциркуль выполняет внешние и внутренние замеры, измерять глубину, фиксировать рабочий размер стопором, работать в абсолютном и относительном режимах. Чтобы правильно выбрать прибор, нужно учитывать все параметры сразу.
Как устроен штангенциркуль
Конструкция включает:
-
штангу с основной шкалой;
-
неподвижную и подвижную губку;
-
рамку с нониусом, циферблатом или дисплеем;
-
глубиномер;
-
стопорный винт.
Качество изготовления влияет на точность. Даже небольшой зазор между губками способен исказить результат. У профессиональных моделей рабочие поверхности закалены до 55–60 HRC, что повышает ресурс. Перед тем как окончательно выбрать конкретный инструмент, осмотрите качество обработки и плавность хода рамки.

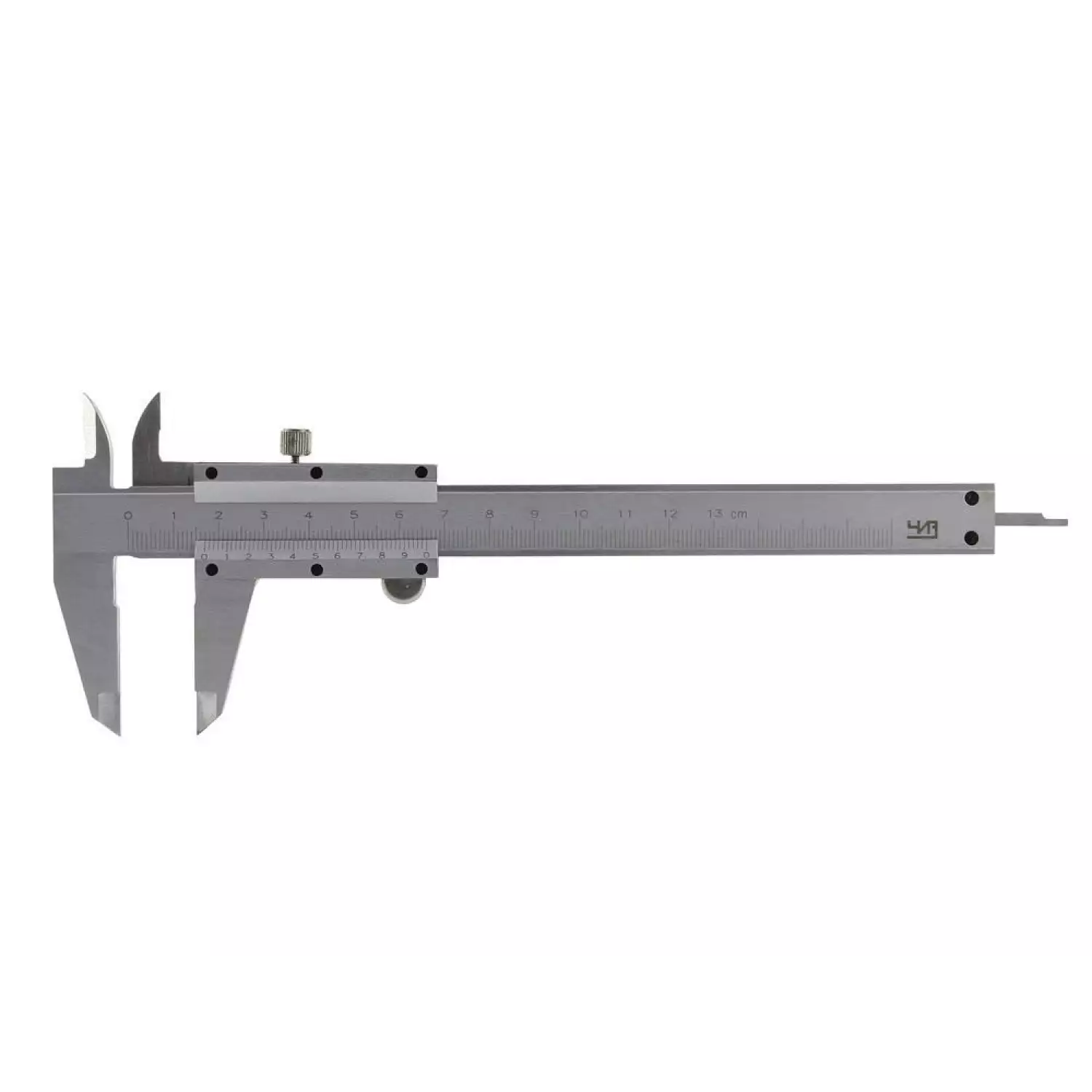

Нониусные штангенциркули
Отсчёт выполняется по совпадению делений штанги и нониуса. Это надёжный выбор для тяжёлых условий на производстве: перепадов температур, запылённости, воздействия СОЖ. Пример — ШЦ-I-150 с ценой деления 0,05 мм, оптимальный там, где долговечность важнее скорости. Если сомневаетесь, какой диапазон вам нужен, ориентируйтесь на размеры контролируемых деталей.

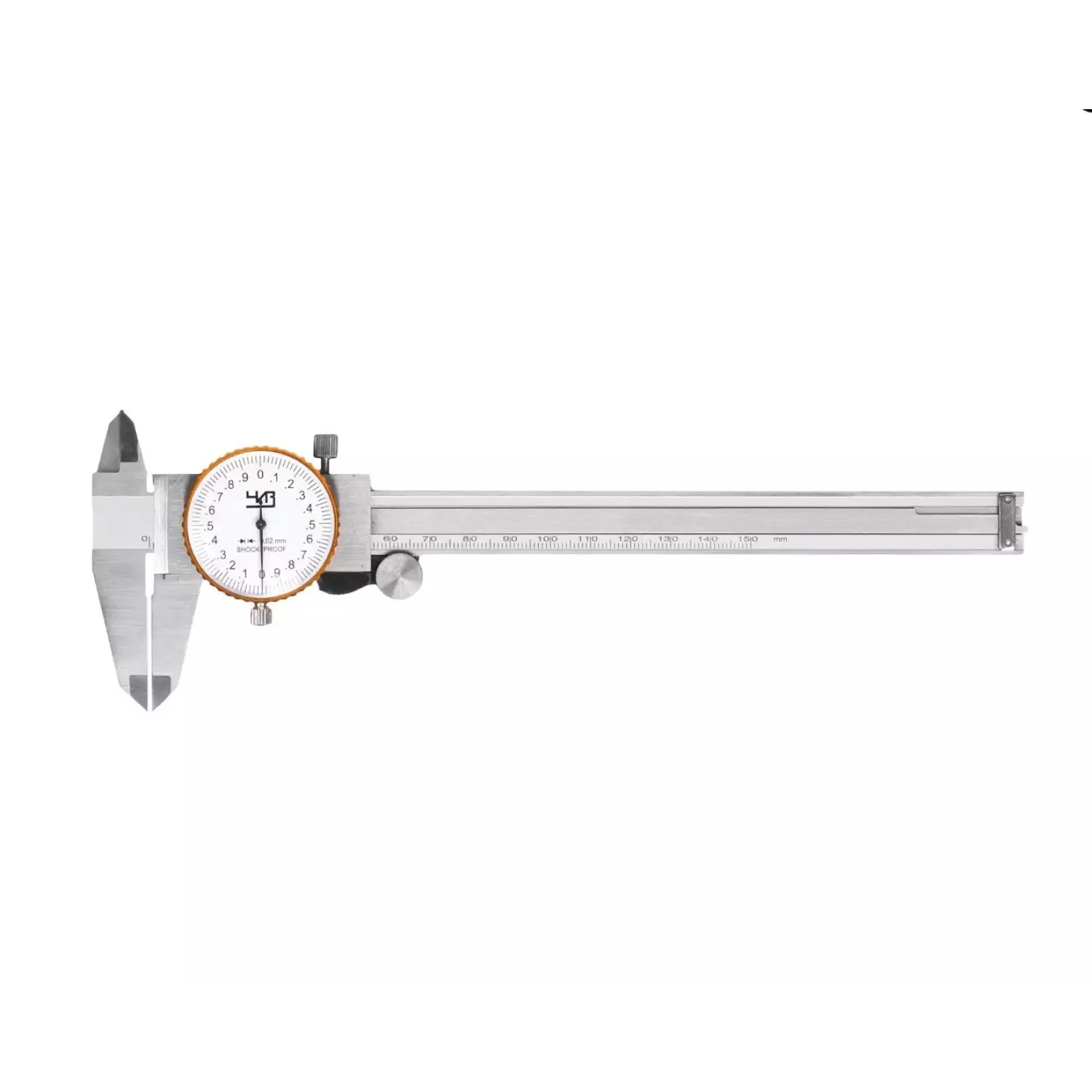

Циферблатные штангенциркули
Обеспечивают быструю работу и наглядные показания. Подходят для серийных замеров, где оператор ценит высокую скорость и понятную индикацию. При решении, какой вариант взять, учитывайте доступный диапазон и условия хранения.

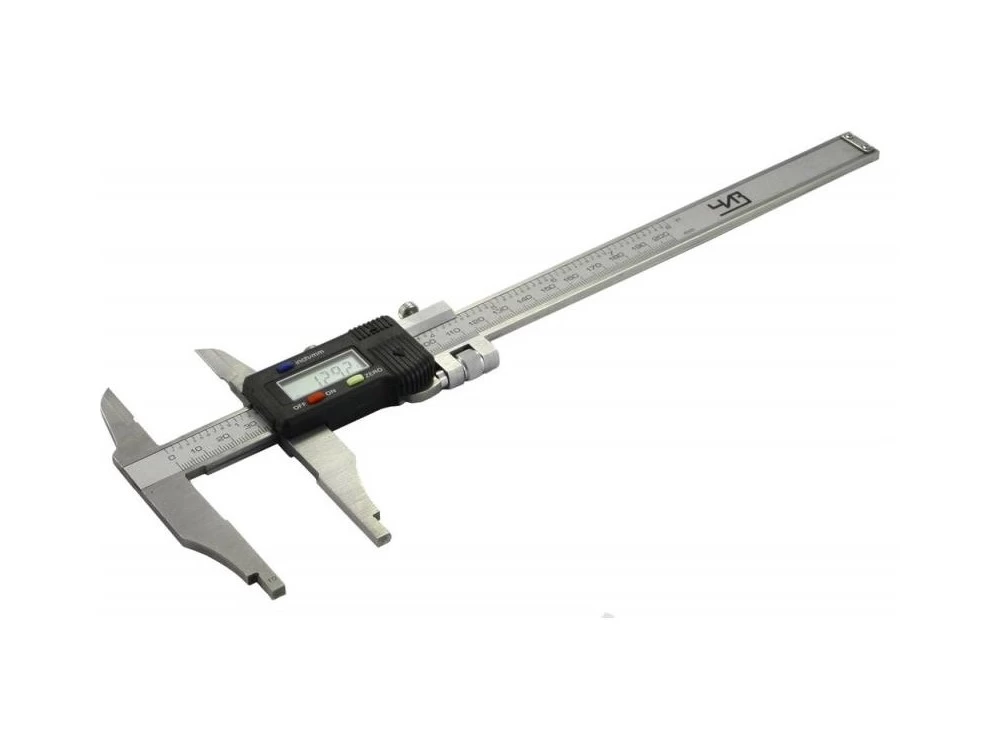

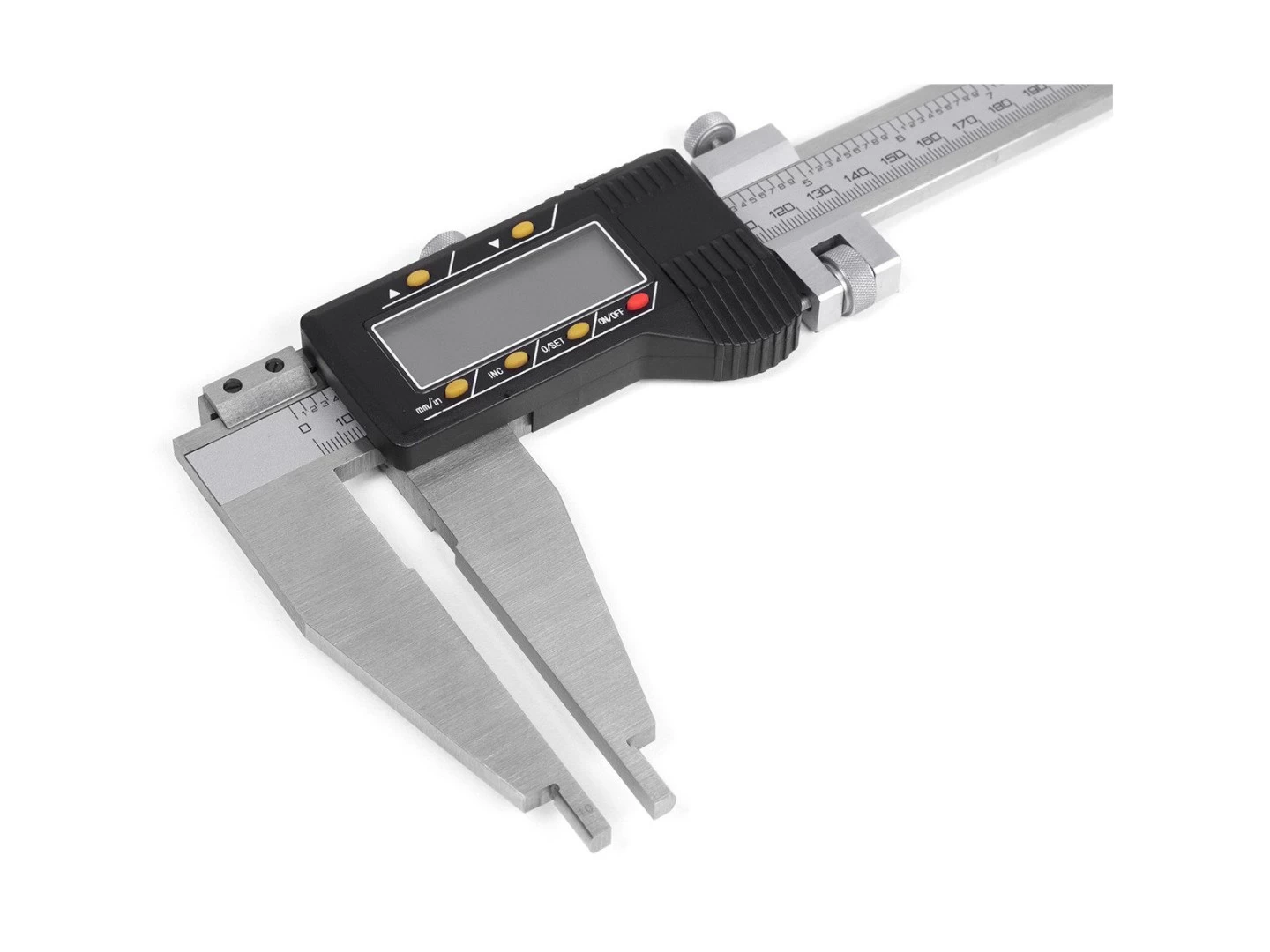

Цифровые штангенциркули
Идеальны для контроля, где ошибки чтения недопустимы. Высокая точность сочетается с удобством и дополнительными функциями. Многие модели защищены по IP54 и выше, что позволяет эксплуатировать их на производстве с повышенной запылённостью. Перед тем как выбрать цифровой вариант, убедитесь, что он имеет сертификат поверки.
Недостатки каждого типа
Даже самый надёжный инструмент имеет свои минусы, и важно понимать их, чтобы не ошибиться с тем, какой штангенциркуль выбрать для конкретной задачи на производстве.
-
Нониусный — требует навыка, медленнее в работе, возможны ошибки при усталости оператора.
-
Циферблатный — чувствителен к вибрациям, ударам и пыли, сложнее ремонтируется.
-
Цифровой — зависит от батарейки, требует бережного обращения, не всегда подходит для тяжёлых условий.
Если на производстве много разных участков, иногда целесообразно выбрать несколько моделей для разных рабочих зон. В ряде случаев полезно иметь запасной штангенциркуль, чтобы исключить простой из-за поломки.
Бюджетные приборы
В этот сегмент входят простые нониусные и отдельные цифровые модели с базовой защитой. Цена таких приборов доступна, но ресурс и точность могут быть ниже, чем у профессиональных. Перед тем как принять решение, проверьте наличие сертификата поверки и соответствия ГОСТ. Для начинающих мастеров бюджетный штангенциркуль часто становится первым шагом к работе с более сложными приборами.
Средний ценовой сегмент
Здесь встречаются циферблатные, надёжные нониусные и цифровые модели с защитой IP54, плавным ходом рамки, закалёнными губками. Выбрать такой вариант для производства стоит, если важен баланс цена/качество и стабильная работа на протяжении лет. При этом стоит учитывать, какой набор функций вам действительно нужен, чтобы не платить за ненужные функции.
Профессиональный инструмент
Профессиональные штангенциркули — это высокая точность, расширенный диапазон, износостойкие материалы, стабильные показания в любых условиях. Здесь особенно важно понимать, какой тип механизма оптимален для конкретной операции. Большинство таких моделей проходят поверка на заводе и соответствуют строгим нормам ГОСТ. На крупных предприятиях именно профессиональный штангенциркуль является обязательным элементом оснащения измерительного участка.
На что обратить внимание при покупке
При выборе инструмента важно:
-
Проверить, соответствует ли он ГОСТ и есть ли сертификат поверка.
-
Оценить плавность хода рамки и качество притирки губок.
-
Уточнить диапазон измерений.
-
Определить, какой тип шкалы или дисплея удобнее в вашей работе.
-
Сравнить цена и гарантийные условия.
Также смотрите на комплектацию, наличие защитного футляра, дополнительные насадки для специфических измерений. Важно, чтобы выбранный вариант был не только надёжный, но и удобный в повседневной работе. Иногда лучше сразу выбрать более качественный штангенциркуль для производства, чем экономить на инструменте, от которого зависит точность готовых деталей.
Вывод:
Выбор штангенциркуля для производства — это всегда компромисс между ценой, функциональностью и условиями эксплуатации. Чтобы не ошибиться, полезно составить чек-лист:
-
Определить, какой тип нужен: нониусный, циферблатный или цифровой.
-
Уточнить требуемый диапазон и точность.
-
Проверить наличие поверка и соответствие ГОСТ.
-
Сравнить несколько моделей по эргономике и качеству сборки.
-
Оценить условия производства, в которых будет выполняться работа.
С грамотным подходом к выбору, можно приобрести инструмент, который прослужит долго, обеспечит стабильные показания и поможет поддерживать высокое качество производимой продукции.
