Качество сварного шва напрямую влияет на прочность конструкции, безопасность эксплуатации и долговечность металлоконструкций. Даже аккуратно выполненный шов может содержать микротрещины, поры, непровары или подрезы, которые визуально незаметны. Капиллярный контроль сварных швов позволяет выявлять эти дефекты с высокой точностью, делая проверку эффективной и экономичной.
Метод основан на принципе капиллярного проникновения жидкости в трещины и поры. После нанесения пенетранта излишки удаляются, а поверхность покрывается проявителем. Дефекты проявляются как видимые отметки, которые оцениваются визуально или с помощью специального оборудования. Чувствительность метода позволяет выявлять трещины толщиной всего 0,1–0,3 мм, но при этом он работает только с открытыми дефектами. Для скрытых внутренних дефектов используют ультразвук или радиографию, поэтому капиллярный метод часто применяется как часть комплексного контроля.
Где и когда применяют капиллярный контроль
Капиллярный контроль эффективен для конструкций из стали, нержавеющей стали и алюминиевых сплавов. Он широко используется при проверке сварных каркасов, трубопроводов, резервуаров и промышленных металлоконструкций. Метод особенно ценен в строительных компаниях, производственных предприятиях и проектных организациях, где ошибки сварки могут привести к серьезным последствиям.
При этом важно учитывать ограничения метода: капиллярный контроль выявляет только дефекты, выходящие на поверхность шва. Для объектов с высокой ответственностью за безопасность рекомендуется сочетать метод с ультразвуком или радиографией, что снижает вероятность пропуска дефекта практически до нуля.
Типовые дефекты сварных швов и их проявления
Понимание того, какие дефекты способен выявить капиллярный контроль и как они проявляются, помогает правильно интерпретировать результаты проверки.
Трещины возникают из-за термических напряжений, усадки металла или перегрева при сварке. На поверхности они проявляются тонкими линиями, которые могут быть непрерывными или разветвленными. Длина трещины и степень ее раскрытия напрямую влияют на прочность соединения.
Поры и свищи формируются из-за газовыделения в расплавленном металле. Их визуальные признаки — точечные светлые пятна. Важен показатель плотности пор: при концентрации более 5–7 пор на 10 мм шва прочность соединения снижается на 15–20%.
Несплавления и непровары — неполное соединение кромок шва. Иногда их видно только на контрастном фоне проявителя. Эти дефекты снижают прочность шва на 10–30%, что особенно критично для трубопроводов и несущих конструкций.
Подрезы и поверхностные нарушения — эрозия металла вдоль шва, проявляющаяся прерывистыми линиями. Даже небольшие подрезы создают зоны концентрации напряжений и могут стать источником трещинообразования.корректировку скорости распространения ультразвука при толщинометрии;
Для точной интерпретации результатов используют образцы для капиллярной дефектоскопии, которые позволяют сопоставлять реальные следы с эталонными.
Пошаговая методика капиллярного контроля
Классическая процедура включает несколько этапов, каждый из которых критически важен для точности:
Подготовка поверхности — очистка от окислов и обезжиривание. Любая пленка загрязнения снижает проникновение жидкости.
Нанесение пенетранта — равномерное покрытие обеспечивает максимальную чувствительность. Для этого используют профессиональное оборудование для распыления.
Удаление излишков — слишком интенсивная очистка «вымывает» жидкость из дефектов, слабая — создает ложные сигналы.
Проявление — дефект становится видимым. Используются источники видимого и ультрафиолетового света, а результаты оцениваются с помощью измерительных приборов.
Интерпретация — сопоставление с эталонами и стандартизованными образцами (установки для капиллярного контроля) минимизирует субъективность и повышает точность.
Оборудование и аксессуары для капиллярного контроля
Для успешного капиллярного контроля сварных швов важно правильно подобрать оборудование и вспомогательные инструменты. Система контроля состоит из нескольких взаимодополняющих элементов.

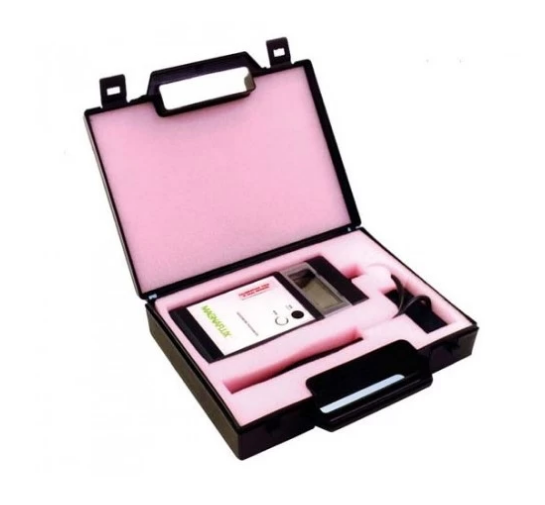

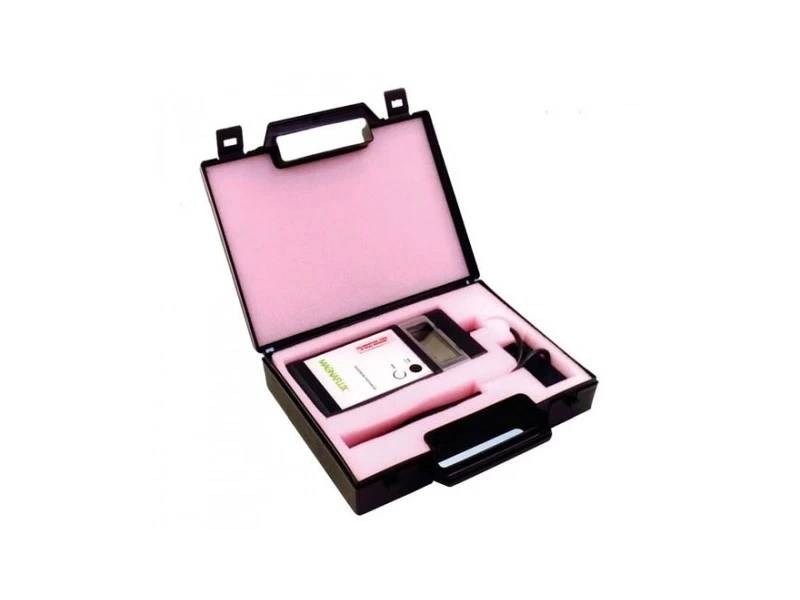

1. Измерительные приборы
Используются для оценки следов дефектов, измерения размеров трещин и пор, а также проверки равномерности нанесения проявителя. Современные измерительные приборы обеспечивают высокую точность и позволяют фиксировать результаты для отчётности.
2. Образцы для калибровки и эталонные блоки

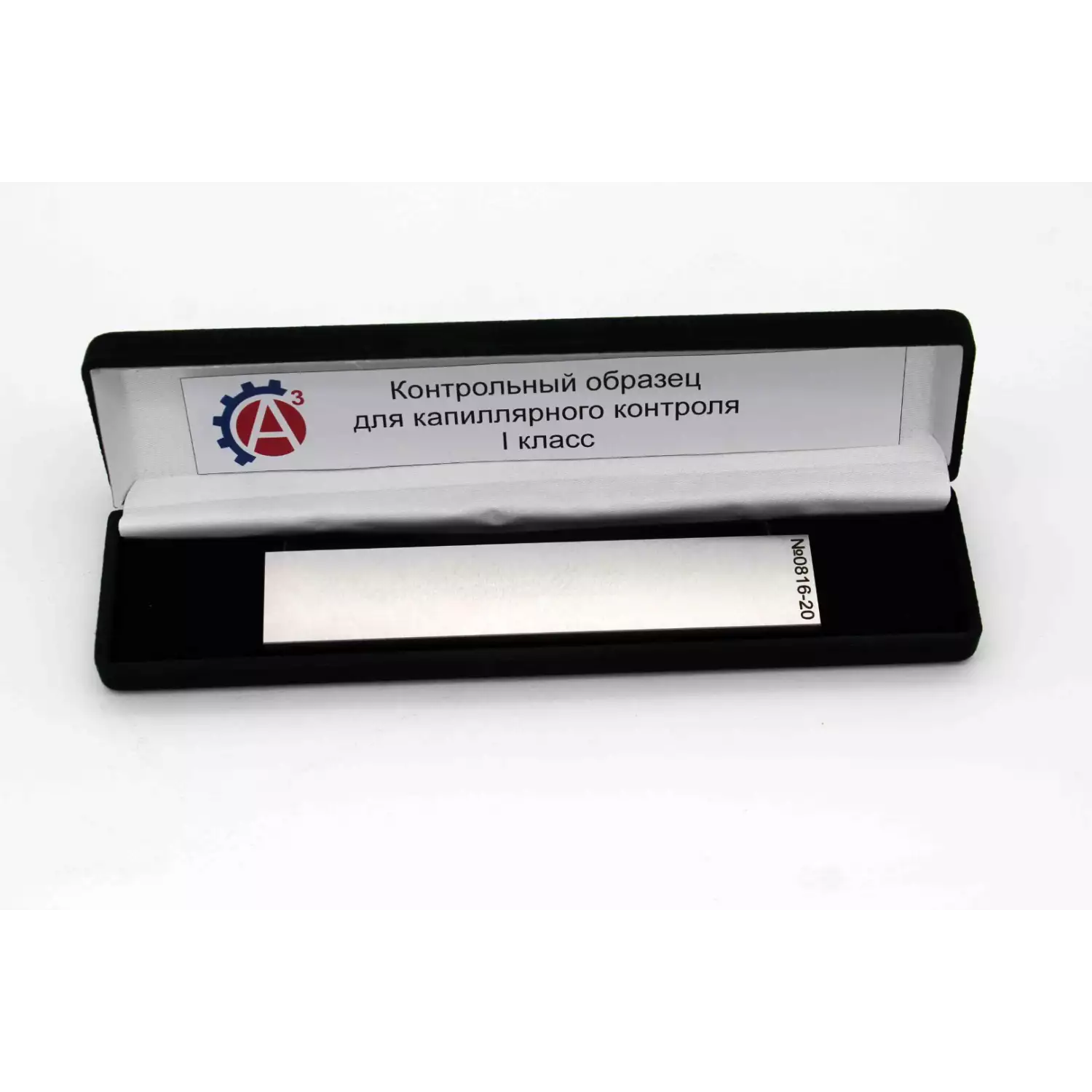

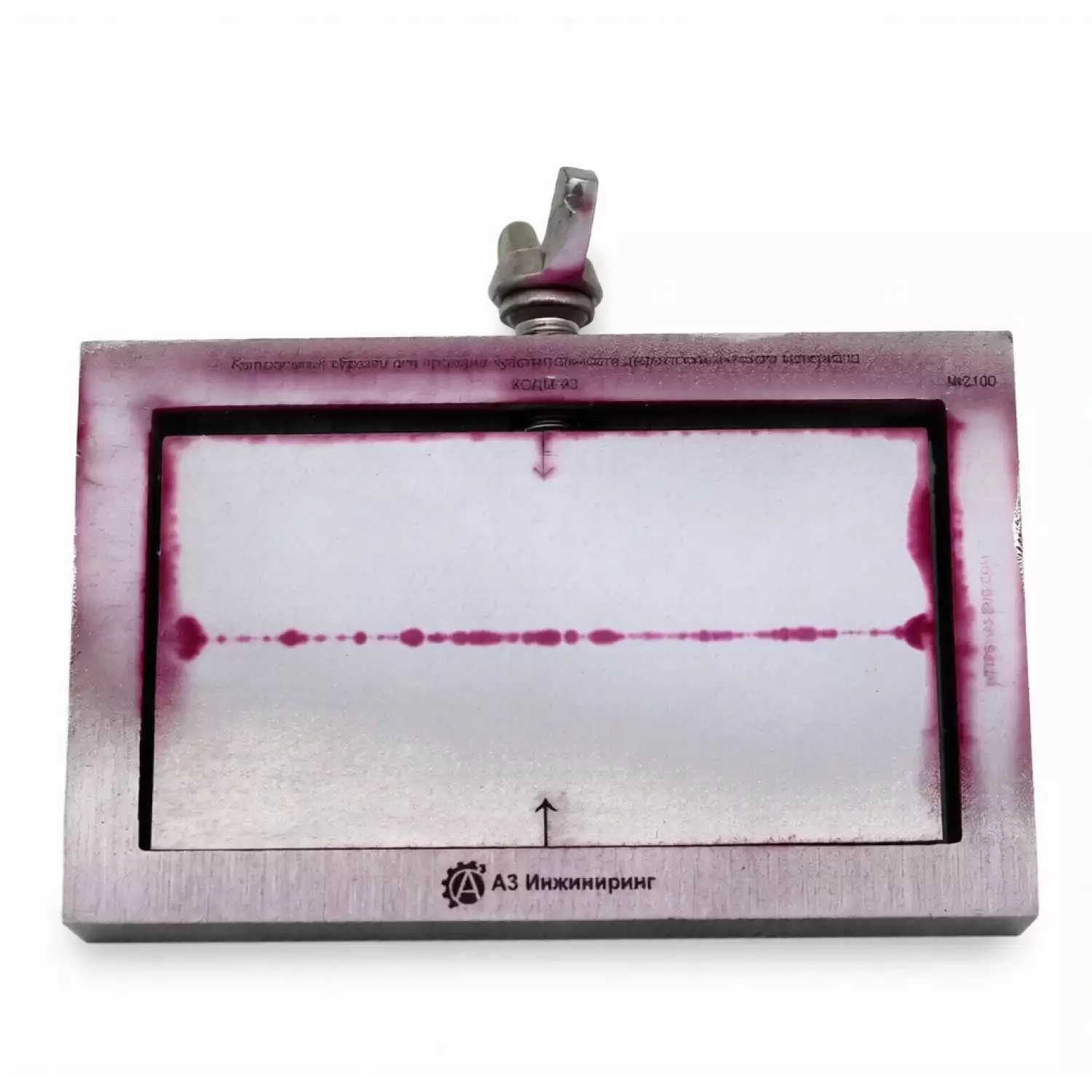

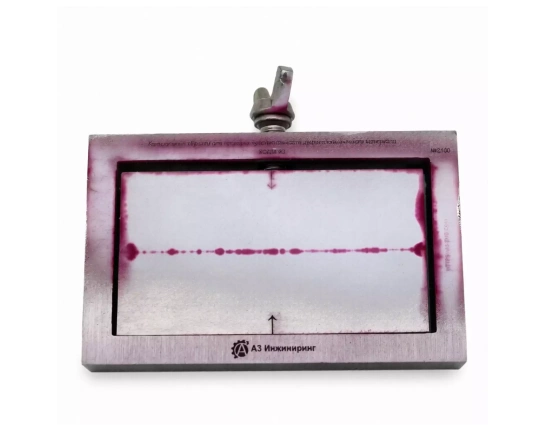

Эталонные образцы для капиллярной дефектоскопии позволяют стандартизировать процедуру контроля, оценивать чувствительность метода и корректно интерпретировать результаты. Они имитируют различные дефекты — трещины, поры, непровары — и помогают проверить, что пенетрант проник в микротрещины должным образом.
3. Системы распыления

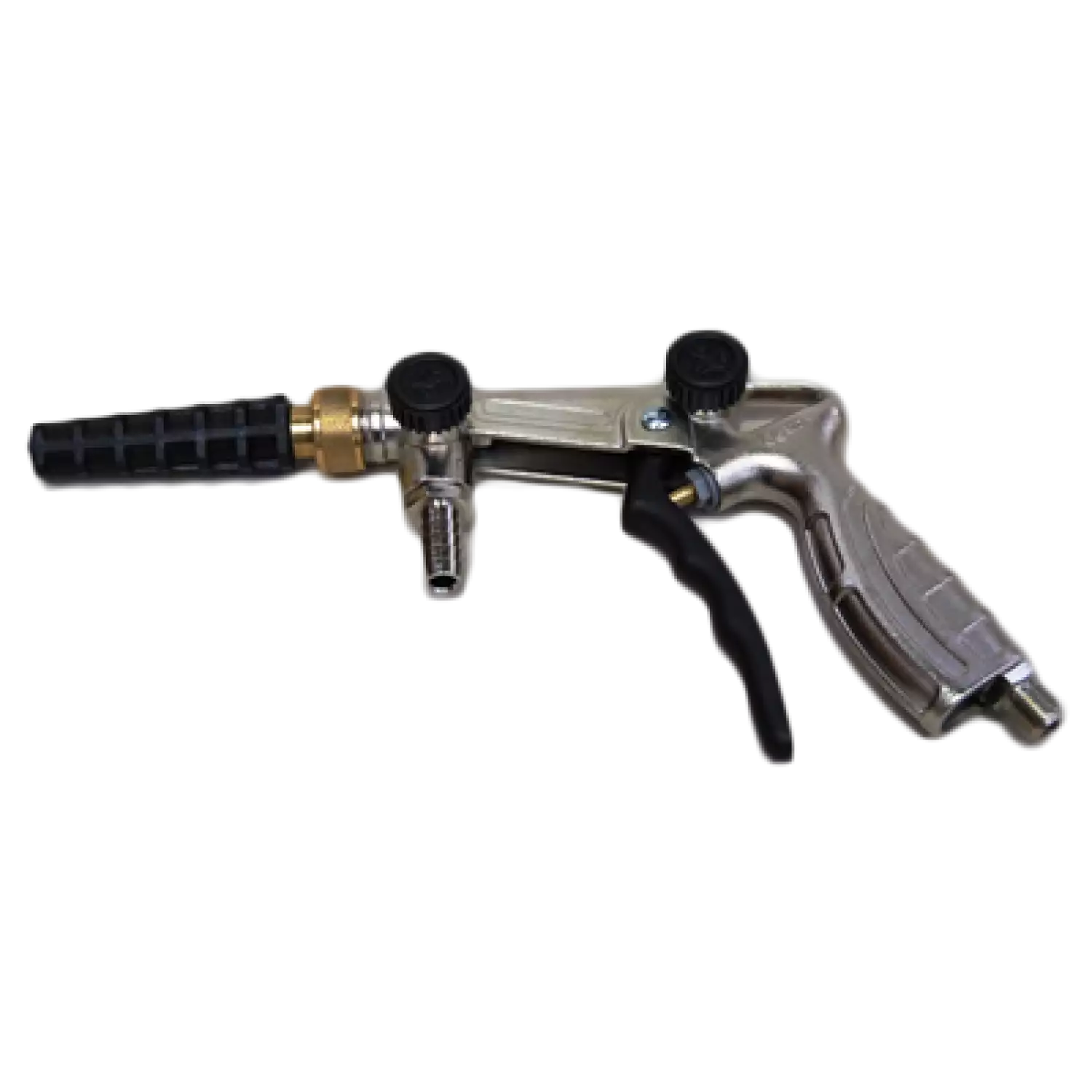

Для больших производственных объектов и массового контроля используют профессиональное оборудование для равномерного распыления пенетранта. Оно обеспечивает одинаковое покрытие, минимизирует расход материала и повышает повторяемость результатов.
4. Установки для комплексного контроля

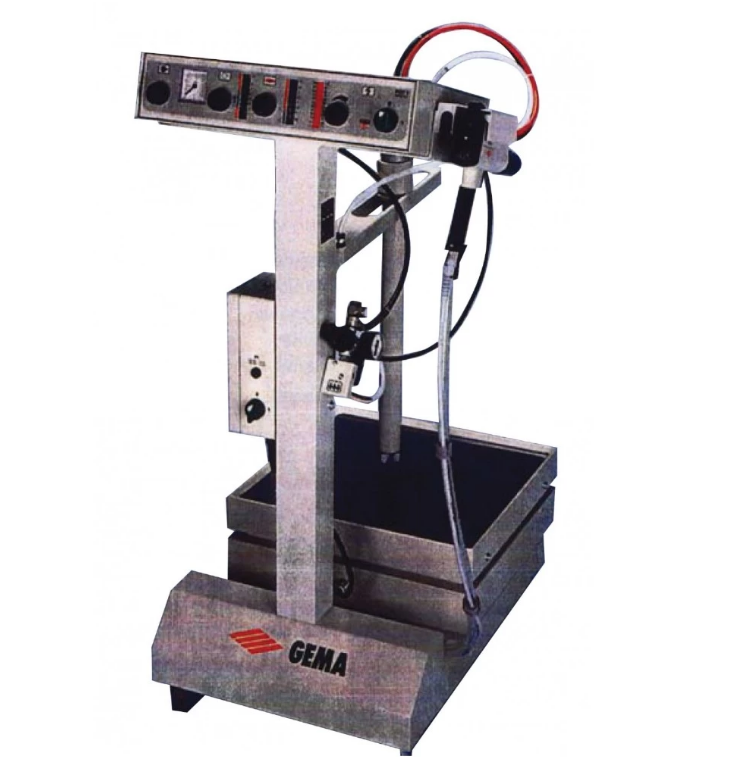

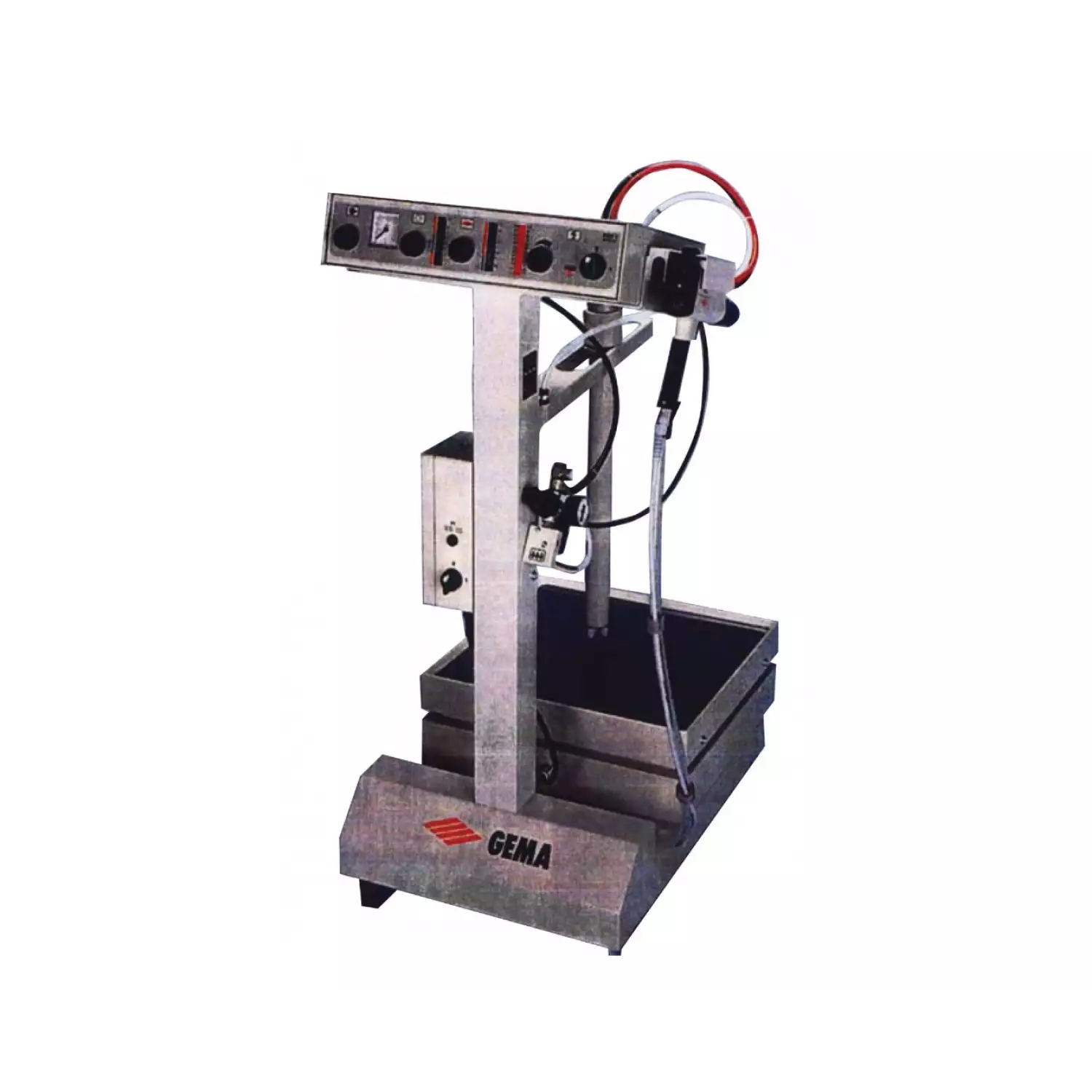

Современные установки для капиллярного контроля позволяют автоматизировать процесс капиллярного контроля: нанесение состава, удаление излишков, нанесение проявителя, освещение и фиксацию результата. Это снижает влияние человеческого фактора и обеспечивает стабильную чувствительность на разных участках шва.
5. Аксессуары для контроля

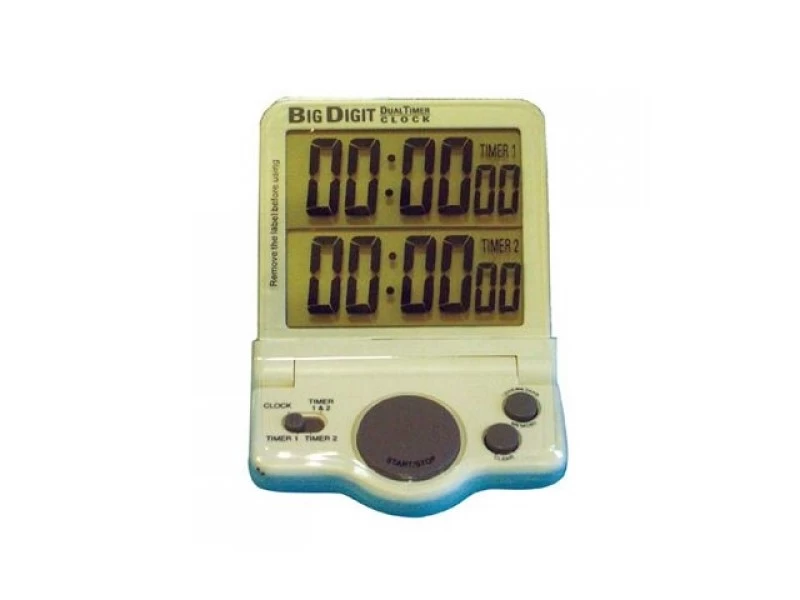

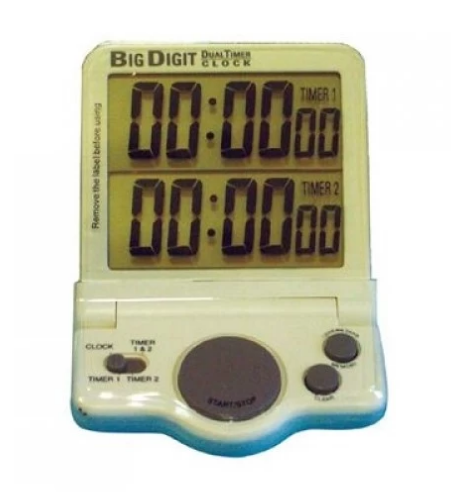

Включают инструменты для подготовки поверхности (щетки, салфетки, обезжириватели), защитные средства, лампы для видимого и ультрафиолетового света, держатели образцов, фонари с регулируемым спектром. А также специализированные элементы для повышения точности и повторяемости контроля: прозрачные панели для оценки размеров индикаций, технологические таймеры, корзины для размещения деталей, пистолетные рукоятки для аэрозольных баллонов и фотоальбомы характерных дефектов.Их правильное использование повышает качество контроля и минимизирует ошибки.
Практические рекомендации специалистов
Подготовка поверхности — ключевой этап. Любая пленка масла, оксидная пленка или остатки сварочного флюса снижают проникновение жидкости и могут скрыть дефект. Для алюминиевых и нержавеющих сплавов особенно важна тщательная очистка.
Выбор пенетранта зависит от типа дефекта и материала. Флуоресцентные составы применяют для тонких трещин, видимые жидкости — для пор и подрезов. Неправильный выбор снижает эффективность проверки.
Время выдержки напрямую влияет на чувствительность. Для толстостенных конструкций рекомендуется 20–30 минут; для тонких элементов достаточно 10–15 минут. При слишком короткой выдержке мелкие дефекты остаются незамеченными, при слишком долгой — возможны ложные следы.

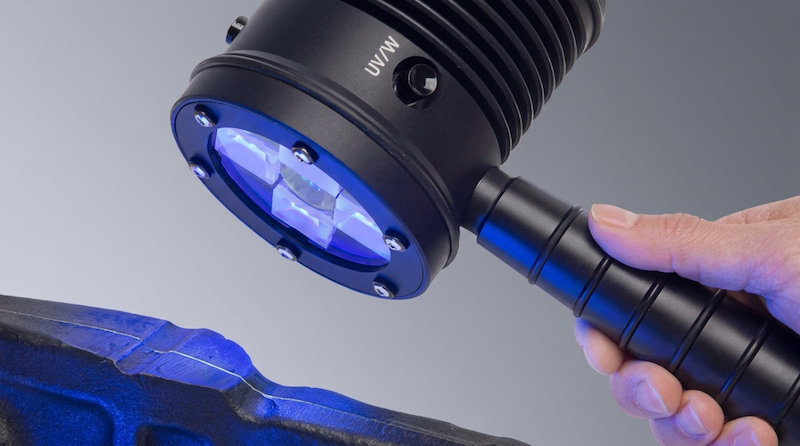

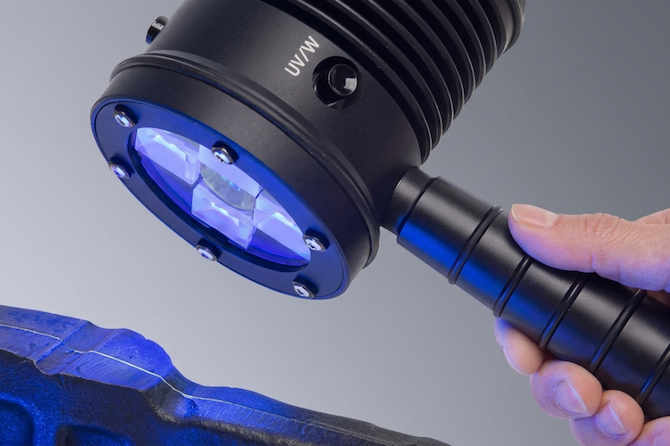

Освещение и визуализация — критично для оценки результата. Ультрафиолетовые источники повышают контраст мелких трещин, видимое освещение — для выявления пор и подрезов.
Интерпретация результатов требует опыта и эталонных образцов. Использование калибровочных блоков позволяет отличить реальные дефекты от ложных индикаций.
Учет ошибок и ограничений
Пропуск мелких дефектов при ручном нанесении пенетранта;
Ложные срабатывания при остатках химических веществ на поверхности;
Недостаточная повторяемость при отсутствии стандартизированных процедур.
Рекомендации по выбору оборудования
Для лабораторий и серийного контроля — автоматизированные установки;
Для мобильной проверки — портативные дефектоскопы с флуоресцентным источником;
Для обучения и калибровки — эталонные образцы и комплекты аксессуаров.
Эти рекомендации позволяют сократить человеческий фактор, повысить точность и скорость проверки, а также обеспечить единообразие результатов на всех участках сварных соединений.
Заключение
Капиллярный контроль сварных швов — эффективный инструмент для выявления поверхностных дефектов и управления качеством конструкций. Его ценность раскрывается только при соблюдении технологии и правильном подборе оборудования. Использование современных установок, образцов, измерительных приборов и аксессуаров позволяет сочетать скорость, точность и повторяемость результатов. На нашем сайте https://a3-eng.com/ представлено всё необходимое оборудование для капиллярного контроля, включая системы распыления, ультрафиолетовые источники, измерительные приборы и аксессуары для комплексного контроля сварных соединений.
