Пенетранты, проявители и очистители: что это и чем отличаются

От согласованной работы трёх реагентов зависит класс чувствительности капиллярного контроля и достоверность заключения о дефекте. Ошибка в выборе пенетранта или проявителя приводит к пропуску несплошности или ложной индикации — обе ситуации критичны для ответственных объектов.

Капиллярный контроль: зачем нужны три разных реагента

Метод ПВК основан на способности жидкости с низким поверхностным натяжением проникать в открытые поверхностные дефекты под действием капиллярных сил. После удаления излишков и нанесения проявителя жидкость вытягивается обратно, формируя видимый индикаторный след над дефектом.

Одной жидкости для этого недостаточно. Технология построена на трёх последовательных операциях: очистка поверхности, пропитка индикаторной жидкостью, извлечение ее из полости дефекта. Каждому этапу соответствует свой реагент с узко заданными физико-химическими свойствами — смешивать их функции нельзя.

Область применения и требования к реагентам регламентируют ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы» и ГОСТ Р ИСО 3452-1, гармонизированный с международным стандартом. Аттестацию дефектоскопистов I и II уровня регулирует СДАНК-02-2020. Подробнее об этапах и принципах метода — в обзорной статье о капиллярном методе неразрушающего контроля.

Пенетрант: что это и как работает

Пенетрант — индикаторная жидкость, специально подобранная по смачиваемости, вязкости и поверхностному натяжению для проникновения в узкие полости поверхностных несплошностей. Физика процесса сводится к капиллярному эффекту: чем уже полость дефекта, тем выше сила, втягивающая жидкость внутрь. Дополнительные требования — стойкость к испарению в рабочем диапазоне температур и контрастность индикаторного следа на фоне поверхности.

Классификация пенетрантов

По типу индикаторного следа:

• цветные (как правило, ярко-красные на белом фоне проявителя), работают при обычном освещении;

Например, пенетрант «Элитест П42», уровень чувствительности 2 по ГОСТ Р ИСО 3452-2

Пенетрант U-88 контрастный красный, 500 мл, серия NORD-TEST

Пенетрант Rot 3000 цветной красный, 500 мл, экологически безопасный

• флуоресцентные — светятся в жёлто-зелёном спектре под ультрафиолетовой лампой длиной волны около 365 нм.

Например, пенетрант FP 95A(M), уровень 3, в канистрах по 10 л.

Пенетрант FP 93A(M), уровень 2, средняя чувствительность

Пенетрант FP 901, водосмываемый, уровень 1

По способу удаления излишков:

• водосмываемые — со встроенным эмульгатором, смываются водой;

Например, водосмываемый пенетрант Zyglo ZL-15B. Универсальный люминесцентный, 1/2 класс чувствительности.

Водосмываемый пенетрант SKL-WP2. Красный водосмываемый, без отдельного очистителя/эмульгатора.

Пенетрант VP-30. Удаляемый водой, видимый красный, для металлообработки и сварки.

• пост эмульгируемые — требуют отдельного нанесения эмульгатора перед промывкой;

• удаляемые растворителем — излишки снимаются безворсовой ветошью, смоченной в органическом очистителе.

По классу чувствительности капиллярного контроля ГОСТ 18442 выделяет четыре уровня — от I (обнаружение дефектов с раскрытием менее 1 мкм) до IV (грубый контроль). Чем выше класс, тем жестче требования к реагентам и к технологии.

Принцип работы пенетранта один и тот же для всех типов — различается способ последующей обработки и характер индикации. Флуоресцентный пенетрант даёт более яркий контраст и применяется там, где требуется высокая чувствительность: авиационные компоненты, лопатки турбин, ответственные литые детали. Цветные системы распространены для контроля сварных швов трубопроводов, резервуаров, металлоконструкций — везде, где развернуть затемненную зону контроля неудобно или экономически нецелесообразно. Практика капиллярного контроля сварных соединений подробно разобрана в материале о капиллярном контроле сварных швов.

Проявитель для капиллярного контроля: функция и типы

Проявитель выполняет обратную задачу по отношению к пенетранту: он вытягивает индикаторную жидкость из полости дефекта на поверхность и одновременно формирует контрастный фон, на котором след становится различимым. Проявитель распределяется тонким однородным слоем и работает как сорбент — мельчайшие частицы наполнителя впитывают жидкость, расширяя видимое пятно индикации по сравнению с реальным размером дефекта.

Типы проявителей

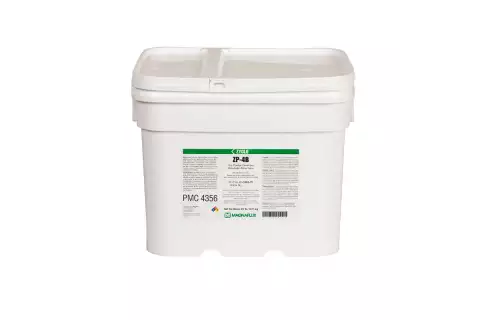

Сухой порошковый — применяется в основном с флуоресцентными системами; наносится напылением или окунанием. Типовой представитель — порошковые проявители для люминесцентных пенетрантов.

Мокрый суспензионный на водной основе — порошок, диспергированный в воде; требует принудительной сушки. Поставляется в виде концентратов для приготовления водной суспензии — расход и плотность регулируются при разведении.

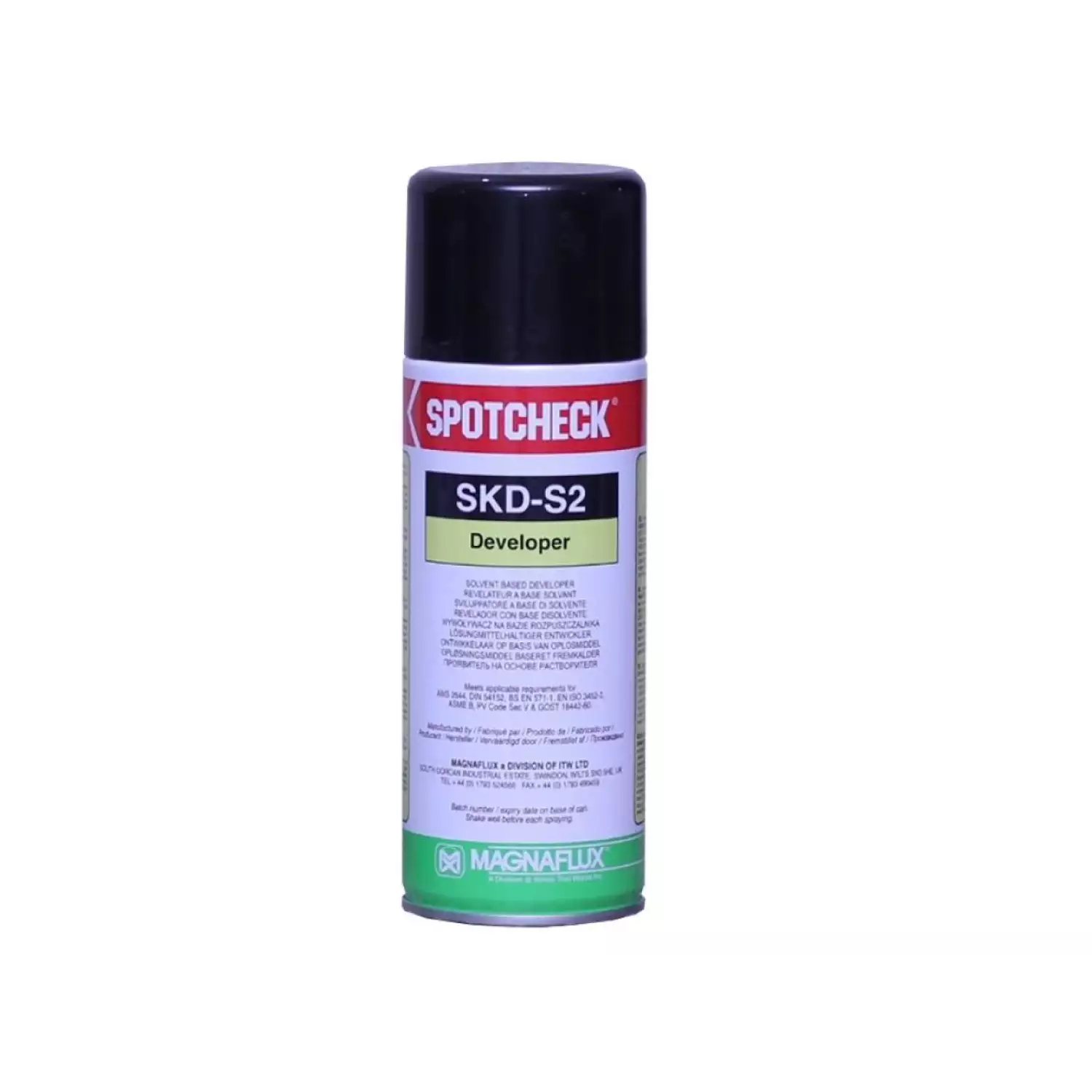

Мокрый суспензионный на растворителе (в том числе аэрозольные баллоны) — самый распространённый для цветных систем благодаря быстрому высыханию и равномерному белому фону. К этой группе относятся аэрозольные проявители на безводной основе, готовые к применению.

Пленкообразующий — образует снимаемую плёнку; используется, когда нужно архивировать индикацию или снять «слепок» для последующего анализа.

Выбор проявителя напрямую влияет на класс чувствительности. Слишком толстый слой маскирует мелкие дефекты, слишком тонкий — не обеспечивает достаточного вытягивания индикатора. Для I класса чувствительности применяются, как правило, проявители на растворителе с мелкодисперсным наполнителем.

Чем отличается проявитель от пенетранта.

Пенетрант — активная индикаторная жидкость, проникающая в дефект и окрашивающая его содержимое. Проявитель — контрастный фон-сорбент, извлекающий пенетрант обратно. Первый работает внутрь поверхности, второй — наружу. Смешение функций невозможно: проявитель не проникает в дефект, пенетрант не формирует контрастный фон.

Очиститель ПВК: роль на предварительном и промежуточном этапах

Очиститель выполняет две задачи в разных точках технологического цикла. На предварительном этапе он подготавливает поверхность: удаляет масла, окалину, остатки СОЖ, загрязнения — всё, что может закрыть устье дефекта или изменить смачиваемость. На промежуточном этапе очиститель снимает избыток пенетранта с поверхности перед нанесением проявителя, но так, чтобы не вымыть жидкость из самой полости дефекта.

Типы очистителей

Органические растворители — наиболее распространённый класс, выпускается в аэрозольных баллонах и канистрах; быстро испаряется, не оставляет плёнки.

Например, очиститель Helling NORD-TEST U87 500 мл на спиртовой основе

Очиститель U-87 (1 л) на спиртовой основе

Очиститель U-87 (10 л) на спиртовой основе

Универсальный очиститель Sherwin DR-60 на углеродной основе

Очиститель Spotcheck SKC-S быстросохнущий

Водные составы с ПАВ — используются в водосмываемых системах.

Эмульгаторы — применяются в постэмульгируемых системах; переводят излишки пенетранта в водорастворимое состояние для последующей промывки водой.

Например, эмульгатор Helling E 57 (Метод B)

Эмульгатор Helling E 58 D (Метод D)

Эмульгатор Zyglo ZE-4B (липофильный)

Эмульгатор Zyglo ZR-10C (гидрофильный концентрат)

Типичные ошибки при очистке приводят к пропуску дефектов. Недостаточное обезжиривание оставляет на поверхности пленку, блокирующую проникновение пенетранта. Излишне агрессивная промывка вымывает пенетрант из полости дефекта — след не формируется. Применение воды на нержавейке без последующей осушки вызывает локальные коррозионные очаги, особенно опасные для деталей с требованиями по чистоте поверхности.

Чем отличаются пенетрант, проявитель и очиститель: сводная таблица

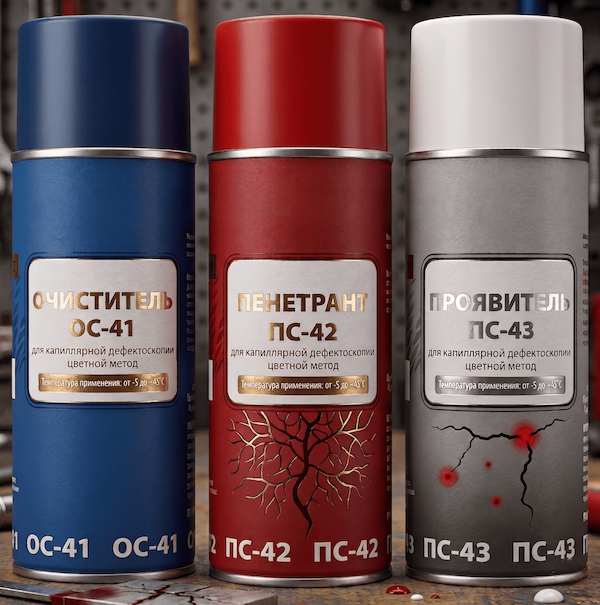

Состав типового набора для капиллярного контроля

Стандартная комплектация набора ПВК включает три аэрозольных баллона: очиститель, пенетрант, проявитель. В постэмульгируемых системах добавляется четвертый компонент — эмульгатор. Такой формат рассчитан на разовые и малосерийные задачи: ремонтные работы, контроль отдельных узлов, выезды на объект.

Для лабораторий с постоянной загрузкой состав набора ПВК формируется по-другому: реагенты поставляются в канистрах объемом 1, 5, 20 литров, наносятся окунанием, распылением или электростатическим методом. Это снижает удельную стоимость контроля и позволяет работать с крупногабаритными изделиями. В каталоге расходных материалов для капиллярной дефектоскопии представлены пенетранты, проявители, очистители и эмульгаторы как в аэрозольной фасовке, так и в канистрах для промышленного применения.

Ориентировочный расход реагентов зависит от метода нанесения и шероховатости поверхности. В среднем одного аэрозольного баллона пенетранта ёмкостью 400–500 мл хватает на 5–8 погонных метров сварного шва или на 1,5–2 м² гладкой поверхности. Очистителя расходуется заметно больше — на предварительную очистку и на снятие излишков суммарно уходит в 1,5–2 раза больше, чем пенетранта.

Помимо реагентов в комплект работ входят вспомогательные материалы: безворсовая ветошь для снятия излишков, кисти для локального нанесения, контрольный образец типа СОП с искусственными дефектами заданного раскрытия — без него проверить работоспособность набора перед ответственным контролем невозможно.


Как выбирать реагенты ПВК: критерии для инженера ЛНК

1. Определить требуемый класс чувствительности по нормативному документу на объект контроля — ПБ, СТО, РД или техническим условиям. От этого зависит, подойдёт ли цветная система II класса или требуется флуоресцентный пенетрант I класса.

2. Выбрать цветную или флуоресцентную систему с учётом наличия УФ-оборудования, возможности затемнить зону контроля и требований заказчика.

3. Учесть материал контролируемой детали. Для аустенитных нержавеющих сталей и сплавов на никелевой основе действуют ограничения по содержанию галогенов (хлора, фтора) и серы в реагентах — их избыток провоцирует коррозионное растрескивание. Используйте составы с пометкой о нормированном содержании примесей.

4. Оценить температурный диапазон применения. Стандартные реагенты рассчитаны на 10–50 °C. Для полевых условий выпускаются низкотемпературные комплекты (до –10°C) и высокотемпературные — для контроля горячих поверхностей.

5. Проверить совместимость реагентов внутри одной системы. Производители калибруют очиститель, пенетрант и проявитель как единый комплект — смешивание компонентов от разных поставщиков нарушает баланс и снижает чувствительность.

6. Сверить сертификат соответствия и паспорт на партию. Срок годности реагентов ограничен, для ответственного контроля требуется подтверждение прослеживаемости партии.

Типовой пример ошибки: инженер выбирает водосмываемую систему общего назначения для контроля сварных швов нержавеющей ёмкости, не проверив содержание хлоридов. Результат — индикации получены корректно, но через несколько недель в зонах контроля появляются очаги межкристаллитной коррозии. Решение заключалось в применении специализированного набора с нормированным содержанием галогенов и серы.

Типичные ошибки при работе с реагентами ПВК

• Смешивание реагентов разных производителей или разных классов чувствительности. Физико-химические свойства не согласованы — проявитель может не «вытянуть» индикатор, а очиститель — растворить пенетрант в полости дефекта.

• Нарушение времени пропитки и проявки. Недостаточная выдержка пенетранта — пропуск мелких дефектов. Превышение времени проявки — расплывание следа и потеря разрешения по близко расположенным несплошностям.

• Контроль при температуре за пределами допустимого диапазона. Ниже нижнего порога резко возрастает вязкость пенетранта, выше верхнего — ускоряется испарение и сокращается время эффективной пропитки.

• Применение просроченных реагентов без проверки на контрольном образце. Индикаторные свойства со временем деградируют, особенно у аэрозольных пенетрантов при нарушении условий хранения. Контрольный образец перед началом смены — обязательная практика.

• Недостаточное обезжиривание перед нанесением пенетранта. Пленка масла или СОЖ закрывает устье дефекта, индикатор в полость не попадает.

Где купить набор ПВК и сопутствующее оборудование: ассортимент «А3 Инжиниринг»

«А3 Инжиниринг» с 2016 года поставляет оборудование и расходные материалы для неразрушающего контроля в 32 города России и страны СНГ. В ассортименте — наборы реагентов ПВК отечественных производителей и импортозамещающих линеек: аэрозольные комплекты для полевых работ и канистры для лабораторий с высокой загрузкой. Подбор ведется под конкретный класс чувствительности, материал и условия контроля.

Для флуоресцентных систем в каталоге представлены УФ-фонари с нормированными спектральными характеристиками. Компания располагает собственным производством образцов для капиллярной дефектоскопии, а также аккредитованной метрологической службой — это позволяет закрывать полный цикл обеспечения капиллярного контроля: от реагентов и средств измерений до аттестации персонала и аккредитации лаборатории.

Полезные разделы каталога: оборудование для капиллярного контроля, специализированные наборы пенетрант-проявитель-очиститель, УФ-источники для флуоресцентного контроля, а также услуги аттестации персонала и аккредитации ЛНК.

Уточните наличие и подберите состав набора — менеджеры проконсультируют по конкретной задаче контроля.

Заключение

Три реагента — очиститель, пенетрант, проявитель — образуют единую технологическую цепочку, в которой функции не взаимозаменяемы. Очиститель отвечает за чистоту поверхности и корректное снятие излишков, пенетрант проникает в дефект и окрашивает его, проявитель извлекает индикатор наружу и формирует контрастный фон. От согласованности этих компонентов и соблюдения технологии зависит класс чувствительности капиллярного контроля и достоверность заключения по ГОСТ 18442-80. Грамотный выбор пенетранта и сопутствующих реагентов — такая же часть компетенции дефектоскописта, как и сама техника нанесения.
